Номер по Госреестру СИ: 63521-16
63521-16 Датчики ударных импульсов
(4XXXX и TRAXX)
Назначение средства измерений:
Датчики ударных импульсов серии 4ХХХХ и серии TRAXX (далее - датчики) предназначены для измерения ударных ускорений сложной формы в виде затухающих колебаний на частоте установочного резонанса датчика.
Внешний вид.
Датчики ударных импульсов
Рисунок № 1
Внешний вид.
Датчики ударных импульсов
Рисунок № 2
Внешний вид.
Датчики ударных импульсов
Рисунок № 3
Внешний вид.
Датчики ударных импульсов
Рисунок № 4
Внешний вид.
Датчики ударных импульсов
Рисунок № 5
Внешний вид.
Датчики ударных импульсов
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на лицевую сторону этикетки датчика типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам ударных импульсов серии 4ХХХХ и серии TRAXX
-
1. ГОСТ 8.137-84 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении».
-
2. ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования».
-
3. Техническая документация фирмы - изготовителя датчиков ударных импульсов «SPM Instrument AB», Швеция.
Поверка
Поверкаосуществляется в соответствии с документом 433 - 122 - 2015 МП «Датчики ударных импульсов серии 4XXXX и серии TRAXX. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 23.11.2015 г. Знак поверки наносится на этикетку.
Перечень основных средств поверки:
-
- установка калибровочная CU-01, диапазон виброускорений 0 - 77 м/с2, частота следования импульсов 0,1 - 1080 Гц, СКО размаха ударных импульсов не более 5 %;
-
- анализатор состояния механизмов Leonova Emerald от минус 9 до 99 дБ, ПГ ±1 дБ;
-
- осциллограф цифровой TDS1012B 0 - 100 МГц, 5 нс/дел - 50 с/дел, 2 мВ/дел -
5 В/дел, ПГ ±3 %; -6 6
-
- генератор сигналов произвольной формы Agilent 33220A 1?сШус=1-10'6 - 20406 Гц; ивых=±(0,01 - 10) Впик; ПГ= ±(0,01 Ubbk + 2) мВ;
-
- усилитель измерительный NEXUS UmK-nm = ±31,6 В, минус 20 - 60 дБ, 0,1 - U105 Гц, ПГ ±0,1 дБ.
Изготовитель
SPM Instrument AB, Швеция
Stringnies, SE-645 25, Box 504
Тел. +46 15222500, факс. +46 15215075 http ://www. spminstrument. se.
Заявитель
ООО «СПМ Инструмент», г. Санкт-Петербург
ИНН 7841484899
Юридический адрес: 196084, Санкт-Петербург, ул. Новорощинская, д. 4
Тел.: (812) 622-01-04, факс: (812) 622-01-05
Е-mail: info@spminstrument.ru
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»
190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.: (812) 244-62-28, 244-60-43, факс: (812) 244-10-04
E-mail: letter@rustest.spb.ru
Датчики являются преобразователями инерционного типа. Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, заключающегося в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на датчик. Датчики преобразуют упругие волны, возникающие в твёрдых средах, в затухающие электрические колебания на частоте установочного резонанса датчика (ударные импульсы). Пиковое значение и периодичность следования ударных импульсов пропорциональны мощности и периодичности следования упругих волн, воспринимаемых датчиком, и используются для дальнейшей обработки измерительными модулями и приборами для измерения параметров ударных импульсов.
Датчики серии 4ХХХХ выпускаются в следующих модификациях: датчики модификации 40ХХХ, датчики модификации 41ХХХ, датчики модификации 42ХХХ, датчики модификации 44ХХХ. Модификации различаются диапазонами измерений, температурным диапазоном применения, наличием или отсутствием встроенного согласующего устройства и встроенной цепи взрывозащиты, способом крепления, типом резьбы, габаритными размерами и массой.
Датчики модификации 40ХХХ и 41ХХХ представляют собой пьезоэлектрические датчики с длиной кабеля не более 4-х метров. Для увеличения длины кабеля до 100 метров необходимо использовать внешнее согласующее устройство типа TMU-12. Диапазон рабочих температур датчиков составляет от минус 30 оС до 150 оС.
К модификации 40ХХХ относятся датчики следующих исполнений:
-
- 40000 - шпилька датчика с резьбой М8 длиной 11 мм;
-
- 40001 - шпилька датчика с резьбой М8 удлинённая, 69 мм;
-
- 40010 - крепление датчика на клей;
-
- 40100 - шпилька датчика с резьбой UNC 5/16-18 длиной 11 мм;
-
- 40101 - шпилька датчика с резьбой UNC 5/16-18 удлинённая, 69 мм;
-
- 41225 - крепление датчика на шпильку-болт с резьбой М10 (вместо штатного болта);
-
- 41435 - крепление датчика на шпильку-болт с резьбой М12 (вместо штатного болта).
Датчики модификации 42ХХХ представляют собой пьезоэлектрические датчики со встроенными согласующими устройствами и с длиной кабеля до 100 метров. Диапазон рабочих температур датчиков составляет от минус 30 оС до 100 оС. Взрывозащищённые датчики 42011 применяются только с барьером искрозащиты 14196. Диапазон рабочих температур взрывозащищённых датчиков составляет от минус 40 оС до 80 оС.
К модификации 42ХХХ относятся датчики следующих исполнений:
-
- 42000 - шпилька датчика с резьбой М8 длиной 11 мм;
-
- 42010 - крепление датчика на клей;
-
- 42011 - шпилька датчика с резьбой М8 длиной 11 мм (взрывозащищенное Ех исполнение);
-
- 42011 М10 - шпилька датчика с резьбой М10 длиной 11 мм (взрывозащищенное Ех исполнение);
-
- 42111 - шпилька датчика с резьбой UNC 5/16-18 длиной 11 мм (взрывозащищенное Ех исполнение).
Датчики модификации 44ХХХ представляют собой пьезоэлектрические датчики со встроенным идентификационным резистором для идентификации измерительным блоком и допускают длину кабеля до 100 метров. Диапазон рабочих температур датчиков составляет от минус 30 оС до 150 оС, кроме взрывозащищенных 44011, у которой диапазон рабочих температур датчиков составляет от минус 40оС до 120оС.
К модификации 44 ХХХ относятся следующие датчики:
-
- 44000 - шпилька датчика с резьбой М8 длиной 11 мм;
-
- 44010 - крепление датчика на клей;
-
- 44011 - шпилька датчика с резьбой М8 длиной 11 мм (взрывозащищенное Ех исполнение).
Датчики серии TRAXX имеют байонетный замок для крепления датчика к болту-адаптеру и выпускаются в следующих модификациях: TRA30, TRA32, TRA35 (взрывозащищенное Ех исполнение), TRA70, TRA76, TRA77. Модификации различаются температурным диапазоном применения, наличием или отсутствием встроенного согласующего устройства и встроенной цепи взрывозащиты, типом присоединительного разъема, габаритными размерами и массой.
Внешний вид датчиков приведен на Рисунках 1 - 6.

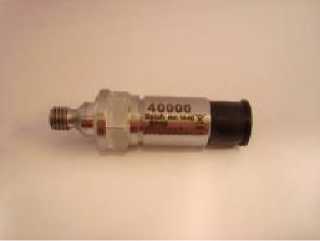

Рисунок 1 - Датчики серии 40000 и 41000

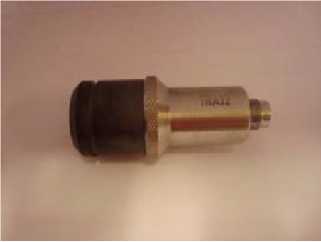

Рисунок 4 - Датчики серии TRA32

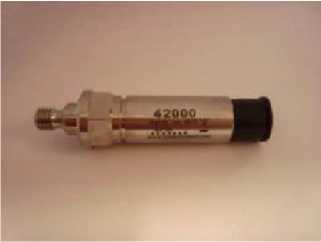

Рисунок 2 - Датчики серии 42000

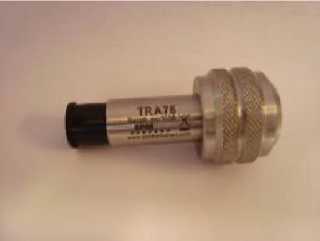

Рисунок 5 - Датчики серии TRA76

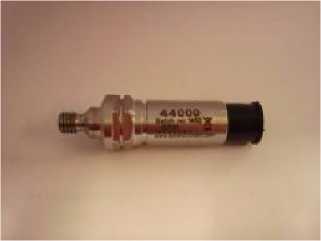

Рисунок 3 - Датчики серии 44000

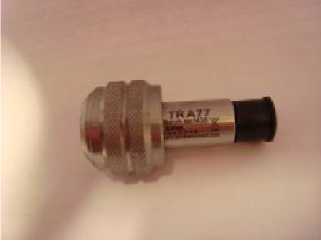

Рисунок 6 - Датчики серии TRA77
В комплект поставки датчиков входят:
-
- датчик ударных импульсов серии 4ХХХХ или серии TRAXX;
-
- этикетка датчика;
-
- руководство по эксплуатации (одно на поставляемую партию датчиков);
-
- методика поверки (одна на поставляемую партию датчиков).
Диапазон измерения ударных импульсов, дБ (относительно 100 мм/с2 или 100 мкВ):
- для датчиков 42011/42111 |
от минус 19 до плюс 80 |
- для остальных датчиков Пределы допускаемой относительной погрешности измерения ударных импульсов, дБ Номинальное пиковое значение сигнала датчиков ударных импульсов при возбуждении сигналом 96 дБ, дБ Частота установочного резонанса, кГц |
от минус 19 до плюс 99 ±3 55 от 28 до 36 |
Относительный коэффициент затухания Момент силы затяжки датчиков, Нм Диапазоны рабочих температур датчиков ударных импульсов, оС
|
от 0,15 до 0,30 15 от минус 30 до плюс 150 от минус 30 до плюс 100 от минус 40 до плюс 80 |
- для датчиков 44011 Масса (для всех типов датчиков), г |
от минус 40 до плюс 120 от 55 до 75 |
Г абаритные размеры датчиков, мм, не более |
032x123 |
Степень защиты, обеспечиваемая оболочкой |
IP66/IP67 |
Маркировка взрывозащиты |
0Ex ia IIC T4 Ga X |
Маркировка защиты от воспламенения горючей пыли |
Ex ia IIIC T500 81°C Da |
