Номер по Госреестру СИ: 46938-11
46938-11 Аппаратура для мониторинга
(Intellinova)
Назначение средства измерений:
Аппаратура для мониторинга Intellinova (далее - аппаратура) предназначена для измерения амплитуды ударных импульсов, уровня виброскорости в реперных точках, измерения числа оборотов роторов, измерения напряжения и силы постоянного тока и на основе метода ударных импульсов непрерывного контроля технического состояния подшипников работающего роторного оборудования, выдачи управляющих сигналов, пропорциональных величине измеряемых параметров.

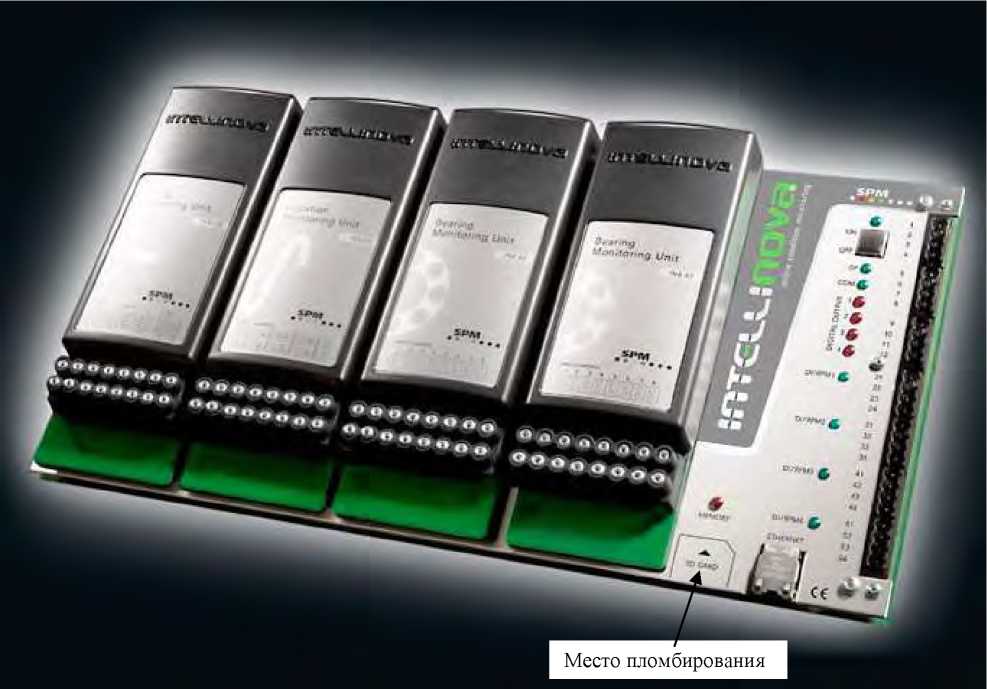

Внешний вид.
Аппаратура для мониторинга
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.04.2021
Номер записи - 135693
ID в реестре СИ - 358093
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Labconcept NANO 1100, Intellinova (за 1 канал в контроллере), Intellinova, -,
Производитель
Изготовитель - Фирма "SPM Instrument AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 175
Выдано извещений - 0
Кол-во периодических поверок - 51
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 1241 дн.
Приказы РСТ, где упоминается данный тип СИ
№460 от 2016.04.22 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Аппаратура для мониторинга (Intellinova)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SPM Instrument AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18741-06 01.09.2011 |
Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18741-99 01.10.2004 |
Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18742-06 01.09.2011 |
Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18742-99 01.10.2004 |
Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18743-06 01.09.2011 |
Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18743-99 01.10.2004 |
Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
32293-06 01.09.2011 |
Анализаторы состояния механизмов, Leonova Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
2 года | |
|
36177-07 01.12.2012 |
Установки калибровочные, CU-01 Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
46938-11 22.04.2021 |
Аппаратура для мониторинга, Intellinova Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
56064-13 27.12.2018 |
Анализаторы состояния механизмов, Leonova мод. Diamond, Emerald, Infinity Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
59492-14 13.11.2024 |
Акселерометры пьезоэлектрические, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
59493-14 13.11.2024 |
Преобразователи виброскорости, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
59495-14 24.12.2019 |
Акселерометры , SLD300 Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
61558-15 |
Преобразователи виброскорости, SLD733C Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
63521-16 28.03.2021 |
Датчики ударных импульсов, 4XXXX и TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
63765-16 14.04.2021 |
Акселерометры , DuoTech Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
74923-19 29.04.2024 |
Анализаторы состояния механизмов, Leonova мод. Diamond и Emerald Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
87015-22 07.10.2027 |
Датчики ударных импульсов, SPM 4XXXX и SPM TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
3 года |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Аппаратура для мониторинга (Intellinova)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 50 | 0 | 50 | 0 | 50 | 0 | 50 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 121 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Аппаратура для мониторинга (Intellinova)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5520 | 5520 |
Программное обеспечение
Программное обеспечение предназначено для управления аппаратурой, а также производит сбор, обработку и сохранение результатов измерений.
Наименование программного обеспечения
Идентификационное наименование программного обеспечения
Номер версии
(идентификационный номер) программного обеспечения
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора программного обеспечения
Condmaster® Nova 2008
|
ПО Field Service Software (FSS) |
Field Service Software 2008.008 |
2008.008 |
4a32a0868969b44e4 fc0083f22ad6d49 |
MD5 |
|
ПО LinX |
Linx_service.exe |
2008.008 |
75a008b14cc9be621 9415a5338c7b94e |
MD5 |
|
Встроенное ПО в Управляющий блок |
CPU Firmware |
319 |
- |
- |
|
Condmaster® Nova 2010 | ||||
|
ПО Field Service Software (FSS) |
Field Service Software 2010.003 |
2010.003 |
6bffe129214da425c7 51808eeb05c8e8 |
MD5 |
|
ПО LinX |
Linx_service.exe |
2010.003 |
9d5e5387de3d1528a f9c655c86baa6d3 |
MD5 |
|
Встроенное ПО в Управляющий блок |
CPU Firmware |
324 |
- |
- |
Уровень защиты встроенного ПО CPU Firmware - „А”, ПО FSS и ПО LinX - „В” по
МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на сопроводительную документацию аппаратуры способом машинной печати и на заднюю панель аппаратуры.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре для мониторинга Intellinova-
1. МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3^10-1 - 2Ч04 Гц. Рекомендация».
-
2. ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
-
3. ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Общие требования».
-
4. Техническая документация фирмы «SPM Instrument АВ», Швеция.
Поверка
Поверкаосуществляется в соответствии с документом 433-010-2011 МП «Аппаратура для мониторинга Intellinova. Методика поверки», утвержденным ГЦИ СИ ФГУ «Тест-С.-Петербург» 29 апреля 2011 г.
Перечень основных средств поверки:
-
- установка калибровочная CU-01, диапазон виброускорений 0 -77 м/с2, частота следования импульсов 0,1 - 1080 Гц, СКО размаха ударных импульсов не более 5 %;
-
- эталонная вибрационная установка 2 разряда по МИ 2070-90;
-
- калибратор процессов многофункциональный FLUKE 725, 0 - 10 В, 0 - 24 мА, ПГ ±0,02 %, 1 - 1100 Гц, ПГ ±0,05 %;
-
- осциллограф цифровой TDS 1012B, 0 - 100 МГц, 2 мВ/дел - 5 В/дел, ПГ ±3 %, 5 нс/дел - 50 с/дел, ПГ ±540'5;
-
- эталонная тахометрическая установка УТ05-60, ПГ ±0,05 %, 10 - 60000 об/мин.
Заявитель
Закрытое акционерное общество «СПМ Инструмент Санкт-Петербург»(ЗАО «СПМ Инструмент Санкт-Петербург»), Россия.
Адрес: 198329, г. Санкт-Петербург, ул. Тамбасова, д. 4/2, пом. 382.
Тел. (факс): +7 (812) 736 66 94. E-mail: info@spminstrument.ru
Испытательный центр
ГЦИ СИ ФГУ «Тест-С.-Петербург» зарегистрирован в Государственном реестре под № 30022-10.190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 251-39-50, 575-01-00, факс: (812) 251-41-08.
E-mail: letter@rustest.spb.ru
Аппаратура для мониторинга Intellinova является стационарной измерительной системой, имеет модульную структуру, включающую управляющий блок и измерительные блоки, к которым подключены кабельные линии от датчиков, установленных на контролируемом оборудовании.
Аппаратура состоит из модулей измерения виброскорости, модулей измерения ударных импульсов, модулей измерения аналоговых электрических сигналов, модулей измерения числа оборотов. Число модулей может изменяться в зависимости от комплекта поставки. Аппаратура автоматически выполняет самотестирование своей функциональности и самотестирование состояния измерительных линий от датчиков для выявления возможных неисправностей.
Место пломбирования
|
Наименование, тип |
Кол-во, шт. |
|
Блок управляющий |
1 |
|
Блок измерения ударных импульсов |
от 1 |
|
Датчик ударных импульсов |
от 1 |
|
Блок измерения виброскорости |
от 1 |
|
Вибропреобразователь |
от 1 |
|
Модуль измерения числа оборотов |
от 1 |
|
Таходатчик вихретоковый |
от 1 |
|
Блок измерительный аналоговых сигналов |
от 1 |
|
Компьютер управляющий с программным обеспечением |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки 433-010-2011 МП |
1 |
Диапазон измерения амплитуды ударных импульсов, дБ^ Пределы допускаемой абсолютной погрешности измерения амплитуды ударных импульсов, дБ^
Диапазон измерения среднеквадратического значения (СКЗ) виброскорости, мм/с
Пределы допускаемой абсолютной погрешности измерения СКЗ виброскорости, мм/с
Диапазоны частот измерения СКЗ виброскорости в соответствии с ИСО 10816, Гц
Диапазон измерения числа оборотов ротора, об/мин Пределы допускаемой абсолютной погрешности измерения числа оборотов ротора, об/мин
Диапазон измерения напряжения постоянного тока, В Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В
Диапазон измерения силы постоянного тока, мА
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА
Напряжение питания постоянного тока, В
Габаритные размеры блока, мм, не более
от минус 19 до 99
±3
от 0,5 до 100
±(0,5 + 0,025-V),
где: V - измеренное значение виброскорости, мм/с
от 3 до 1000
от 1 до 20000
±(1 + 0,001-N),
где: N - измеренное число оборотов ротора, об/мин от 0 до 10
±(0,1 + 0,01-U),
где: U - измеренное значение напряжения, В
от 0 до 25
±(0,1 + 0,01-1),
где: I - измеренное значение силы, мА
от 18 до 36
500x600x210
|
Масса, кг, не более Рабочие условия эксплуатации: |
21 |
|
от 0 до 60 от 10 до 90 |
