Номер по Госреестру СИ: 59495-14
59495-14 Акселерометры
(SLD300)
Назначение средства измерений:
Акселерометры SLD300 (далее акселерометры) предназначены для измерения
виброускорения.
Внешний вид.
Акселерометры
Рисунок № 1
Внешний вид.
Акселерометры
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 24.12.2019
Номер записи - 150260
ID в реестре СИ - 372660
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
SLD300,
Производитель
Изготовитель - Фирма "SPM Instrument AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1096 дн.
Приказы РСТ, где упоминается данный тип СИ
№2097 от 2014.12.24 Об утверждении типов средств измерений (ГР 59449-14 - 59597-14)
Наличие аналогов СИ: Акселерометры (SLD300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59495-14 Акселерометры (SLD300) Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
69044-17 Вибропреобразователи (DVA) Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО) (РОССИЯ г. Пермь) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18741-06 01.09.2011 |
Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18741-99 01.10.2004 |
Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18742-06 01.09.2011 |
Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18742-99 01.10.2004 |
Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18743-06 01.09.2011 |
Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18743-99 01.10.2004 |
Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
32293-06 01.09.2011 |
Анализаторы состояния механизмов, Leonova Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
2 года | |
|
36177-07 01.12.2012 |
Установки калибровочные, CU-01 Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
46938-11 22.04.2021 |
Аппаратура для мониторинга, Intellinova Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
56064-13 27.12.2018 |
Анализаторы состояния механизмов, Leonova мод. Diamond, Emerald, Infinity Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
59492-14 13.11.2029 |
Акселерометры пьезоэлектрические, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
59493-14 13.11.2029 |
Преобразователи виброскорости, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
3 года |
|
59495-14 24.12.2019 |
Акселерометры , SLD300 Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
61558-15 |
Преобразователи виброскорости, SLD733C Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
63521-16 28.03.2021 |
Датчики ударных импульсов, 4XXXX и TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
63765-16 14.04.2021 |
Акселерометры , DuoTech Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
74923-19 29.04.2029 |
Анализаторы состояния механизмов, серии Leonova моделей Diamond и Emerald Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
87015-22 07.10.2027 |
Датчики ударных импульсов, SPM 4XXXX и SPM TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
3 года |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Вибропреобразователи (DVA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Вибропреобразователи (DVA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Костромской ЦСМ Костромская область |
2628 | 4056 |
|
ФБУ Тюменский ЦСМ Тюменская область |
5483 | 4056 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на корпус преобразователя методом гравировки.Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам SLD300
Техническая документация фирмы SPM Instrument AB, Швеция.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Поверка
Поверкаосуществляется по документу МП 59495-14 «Акселерометры SLD300 фирмы SPM Instrument AB, Швеция. Методика поверки», утверждённому ФГУП «ВНИИМС» 26 сентября 2014 года.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия акселерометров основан на использовании МЭМС-технологии (микроэлектромеханические системы) - это устройства, объединяющие в себе
микроэлектронные и микромеханические компоненты. Акселерометры изготовлены на кремниевой подложке с помощью технологии микрообработки, аналогично технологии изготовления интегральных микросхем.
Акселерометры SLD300 представляют собой функционально законченный модуль, объединяющий в своей конструкции жёсткий корпус с заключённым внутри него чувствительным элементом и электронной схемой. Чувствительный элемент является составной частью конденсатора переменной ёмкости, который под воздействием измеряемого ускорения изменяет своё положение в пространстве, изменяя тем самым ёмкость конденсатора и частоту связанного с ним генератора. Эти изменения демодулируются в выходной сигнал, пропорциональный измеряемому ускорению.
Акселерометры выпускаются в трех модификациях: SLD322B, SLD334B и SLD334S-G. Модификации SLD322B и SLD334B имеют верхний разъем, а модификация SLD334S-G -
боковой. Между собой модификации различаются диапазоном рабочих частот и номинальным коэффициентом преобразования, а также способом крепления.
Внешний вид акселерометров SLD300 приведен на рисунках 1 и 2.

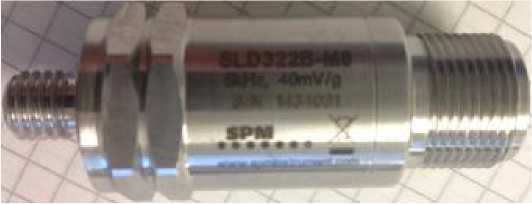

Рисунок 1 - Внешний вид акселерометров SLD322B, SLD334B

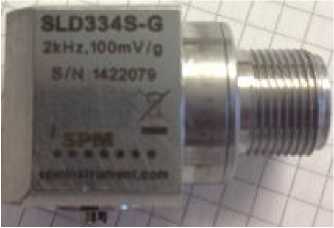

Рисунок 2 - Внешний вид акселерометров SLD334S-G.
Лист № 2
Всего листов 3
Таблица 1
|
Наименование характеристики |
Модификации | |||
|
SLD322B |
SLD334B |
SLD334S-G | ||
|
Значения | ||||
|
Диапазон измерения виброускорения, м/с2 |
±160 | |||
|
Диапазон рабочих частот, Гц |
от 1 до 5000 |
от 1 до 2000 | ||
|
Номинальный коэффициент преобразования на базовой частоте 160 Гц, мВ/(м^с-2) |
4 |
10 | ||
|
Отклонение действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %, не более |
±5 | |||
|
Нелинейность амплитудной характеристики, % |
±1 | |||
|
Неравномерность амплитудно-частотной характеристики не более, дБ |
±1 | |||
|
Относительный коэффициент поперечного преобразования, %, не более |
5 | |||
|
Отклонение коэффициента преобразования от номинального значения в диапазоне рабочих температур, % |
±5 | |||
|
Напряжение питания, В |
24 | |||
|
Нормальные условия: диапазон температур, °С |
25±10 | |||
|
Рабочие условия эксплуатации: диапазон рабочих температур, °С |
от минус 20 до 85 | |||
|
Масса, г, не более |
55 |
110 | ||
|
Габаритные размеры, мм, не более: диаметрхвысота высотахдлинахширина |
020х44 |
44,5x24,4x24,4 | ||
