Сведения о средстве измерений: 74057-19 Датчики перемещений (деформаций)

Номер по Госреестру СИ: 74057-19
74057-19 Датчики перемещений (деформаций)
(AUTOX 750)

Назначение средства измерений:
Датчики перемещений (деформаций) AUTOX 750 (далее - датчики) предназначены для измерений перемещений (деформаций) материалов при проведении испытаний изделий и образцов из этих материалов на растяжение.

сертификация программного обеспечения
Внешний вид. Датчики перемещений (деформаций), http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 1
Внешний вид. Датчики перемещений (деформаций), http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 20.02.2024
Номер записи -
ID в реестре СИ - 537066
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, Датчик перемещений (деформаций) AUTOX 750, AUTOX 750,

Производитель

Изготовитель - Фирма "Instron - division of ITW Limited"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 3
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№291 от 2019.02.20 Об утверждении типов средств измерений

Наличие аналогов СИ: Датчики перемещений (деформаций) (AUTOX 750)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Instron - division of ITW Limited"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
43600-10
01.04.2015
Системы для измерения параметров испытаний, 5500
Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
43601-10
07.05.2020
Системы для измерения параметров испытаний, 3300
Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
43602-10
07.05.2020
Системы для измерения параметров испытаний, 5900
Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
43605-10
07.05.2020
Системы для измерения параметров испытаний, ElectroPuls
Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
43606-10
07.05.2020
Системы для измерения параметров испытаний, 8800
Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
53741-13
06.06.2018
Копры маятниковые, MPX
Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
55647-13
28.11.2018
Машины испытательные, 8860
Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
55648-13
28.11.2018
Машины испытательные гидравлические, LX, DX, HDX, KX, KN, KPX, RD
Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
73268-18
30.11.2024
Копры маятниковые, MPX
Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
73831-19
30.01.2024
Датчики перемещений (деформаций) оптические бесконтактные, 2663
Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
74057-19
20.02.2024
Датчики перемещений (деформаций), AUTOX 750
Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.

Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)

Стоимость 200 руб. или по подписке

Кто поверяет Датчики перемещений (деформаций) (AUTOX 750)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "УРАЛТЕСТ"
(RA.RU.311249)
РСТ
  • AUTOX 750
  • 5 0 5 0 5 0 5
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • AUTOX 750
  • 1 0 0 0 0 0 0
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • AUTOX 750
  • Нет модификации
  • 5 0 5 0 0 0 0
    ФГУП "УНИИМ"
    (RA.RU.311285)
    РСТ
  • AUTOX 750
  • 1 0 0 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • AUTOX 750
  • 1 0 0 0 0 0 0
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Датчик перемещений (деформаций) AUTOX 750
  • 2 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • нет модификации
  • 4 0 4 0 4 0 4

    Стоимость поверки Датчики перемещений (деформаций) (AUTOX 750)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ УРАЛТЕСТ
    Свердловская область
    16550 16550

    Программное обеспечение

    Для работы с датчиками используется программное обеспечение «Bluehill 3», «Bluehill Universal» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе испытательных машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

    ПО защищено от несанкционированного доступа ключом электронной защиты.

    Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационное наименование ПО

    Bluehill 3

    Bluehill Universal

    Номер версии (идентификационный номер ПО), не ниже

    3.0

    4.0

    Цифровой идентификатор ПО

    7AA1C611

    E2C73836

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32

    CRC32


    Знак утверждения типа

    Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) AUTOX 750

    ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

    Техническая документация «Instron - division of ITW Limited», США

    Поверка

    Поверка

    осуществляется по документу МП АПМ 74-18 «Датчики перемещений (деформаций) AUTOX 750. Методика поверки», утверждённому ООО «Автопрогресс-М» 14.09.2018 г.

    Основные средства поверки:

    - рабочий эталон единицы длины 1 разряда ГОСТ Р 8.763-2011 в диапазоне значений от 0 до 30 м (система лазерная измерительная XL-80, рег. № 35362-13).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    «Instron - division of ITW Limited», США
    Адрес: 825 University Ave, Norwood, MA, 02062-2643, USA
    Тел.: +1 800 564 8378, факс: +1 781 575 5000
    E-mail: web@instron.com

    Заявитель

    Общество с ограниченной ответственностью «Интелтест» (ООО «Интелтест») ИНН 7722379990
    Адрес: 109316, г. Москва, Остаповский проезд, д. 3, стр. 24, офис 202
    Тел./факс: +7 (495) 753-32-26
    E-mail: info@inteltest.ru

    Испытательный центр

    Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
    Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
    E-mail: info@autoprogress-m.ru

    Принцип действия датчиков основан на преобразовании перемещений измерительных щупов, установленных на отдельных точках изделия или образца на определённом расстоянии друг от друга, в пропорциональные цифровые электрические сигналы.

    Удлинение образца в процессе измерений деформации регистрируется оптикоинкрементальной дифференциальной системой датчиков. Измерительный канал каждой пары щупов состоит из подвижной каретки, скользящей по оптическому инкрементному линейному датчику. Для обеспечения компенсации массы щупов подвижные каретки через вращающиеся блоки посредством тросиков крепятся к противовесам с массой, равной массе щупов. Этим обеспечивается исключение дополнительной осевой нагрузки при исследованиях деформации изделия или образца. После завершения измерения щупы автоматически возвращаются в начальное положение при помощи двигателей.

    В процессе измерений перемещений (деформаций) постоянно фиксируется разница между показаниями оптических линейных датчиков обоих кареток в процессе растяжения образца. Цифровые измерительные сигналы, получаемые с оптических линейных датчиков, преобразуются в эквивалентные значения перемещений (деформаций). Обработка результатов измерений производится с помощью персонального компьютера (далее - ПК) испытательной машины, в составе которой работают датчики. Переданный на ПК электрический сигнал измеренной величины преобразуется с помощью специального программного обеспечения в значение перемещения (деформации).

    Для измерений используются измерительные щупы, имеющие специальные присоединительные элементы (ножи) для фиксации щупов на изделии или образце. Корпуса датчиков изготавливаются из нержавеющей стали, алюминия и термостойкого пластика. Каждая пара щупов управляется двигателями постоянного тока для автоматической фиксации (сведе-ние/разведение) щупов на образце. Начальное положение нижних щупов определяется положением перемещаемого с помощью электропривода по высоте каретки с датчика. Начальное расстояние между щупами определяется перемещением и фиксацией верхних щупов на градуированной измерительной планке.

    Конструкция датчиков предусматривает температурную компенсацию в диапазоне рабочих температур.

    Датчики могут работать в составе испытательных машин производства «Instron - division of ITW Limited», США.

    Внешний вид и рабочая зона датчиков приведены на рисунках 1 и 4.

    Внешний вид. Датчики перемещений (деформаций) (AUTOX 750), http://oei-analitika.ru

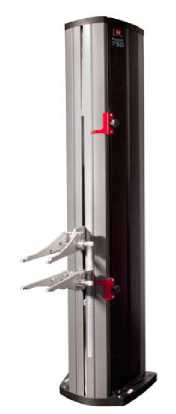

    Рисунок 1 - Внешний вид датчиков перемещений (деформаций) AUTOX 750

    Внешний вид. Датчики перемещений (деформаций) (AUTOX 750), http://oei-analitika.ru

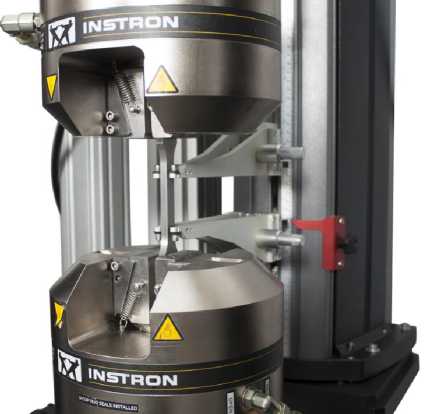

    Рисунок 2 - Рабочая зона датчиков

    перемещений (деформаций) AUTOX 750

    Пломбирование датчиков не предусмотрено.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Датчик перемещений (деформаций) AUTOX 750

    1 шт.

    Ящик для транспортировки

    1 шт.

    Кронштейн для установки

    1 шт.

    Сетевой адаптер 220 В/24 В

    1 шт.

    Кабель передачи данных и управления

    1 шт.

    Кабель подключения к контроллеру

    1 шт.

    Руководство по эксплуатации на русском языке

    1 экз.

    Методика поверки

    МП АПМ 74-18

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений продольных перемещений (деформаций), мм

    от 0 до 740

    Пределы допускаемой абсолютной погрешности измерений продольных перемещений (деформаций) в диапазоне от 0 до 0,2 мм включ., мкм

    ±1

    Пределы допускаемой относительной погрешности измерений продольных перемещений (деформаций) в диапазоне св. 0,2 до 740,0 мм, %

    ±0,5

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающей среды, °C

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от +15 до +35

    от 45 до 80 от 84,0 до 106,7

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Параметры электрического питания: - напряжение переменного тока, В

    220+22-33

    - частота, Гц

    50±1

    Габаритные размеры, мм, не более:

    - длина

    585

    - ширина

    260

    - высота

    1217

    Масса, кг, не более

    32
