Номер по Госреестру СИ: 53741-13
53741-13 Копры маятниковые
(MPX)
Назначение средства измерений:
Копры маятниковые MPX (далее - копры) предназначены для измерения энергии разрушения образцов при испытаниях материалов на ударный изгиб.
Внешний вид.
Копры маятниковые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.06.2018
Номер записи - 143713
ID в реестре СИ - 366113
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
мод. 600MPX, мод. 450MPX (в составе: маятник с номинальным значением потенциальной энергии 450 Дж), мод. 450MPX, Копр маятниковыймод. 450MPX, Копер маятниковый MPX,мод. 450MPX, MPX-450, MPX, мод. 450MPX, MPX, 450MPX, MPX мод. Instron 450 MPX, MPX Instuon 450, MPX Instron 450 MPX, MPX 450, MPX, INSTRON мод. 600 MPX, Instron 450 МРХ, IMPACT-450, 450МРХ, 450MPX, 450 MPX,
Производитель
Изготовитель - Фирма "Instron - division of ITW Limited"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок - 64
Выдано извещений - 0
Кол-во периодических поверок - 35
Кол-во средств измерений - 15
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3397 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Упаковка" (ТК 223)
Наличие аналогов СИ: Копры маятниковые (MPX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
53741-13 Копры маятниковые (MPX) Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
71195-18 Копры маятниковые (ТСМК) Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
Все средства измерений Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43600-10 01.04.2015 |
Системы для измерения параметров испытаний, 5500 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43601-10 07.05.2020 |
Системы для измерения параметров испытаний, 3300 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43602-10 07.05.2020 |
Системы для измерения параметров испытаний, 5900 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43605-10 07.05.2020 |
Системы для измерения параметров испытаний, ElectroPuls Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43606-10 07.05.2020 |
Системы для измерения параметров испытаний, 8800 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53741-13 06.06.2018 |
Копры маятниковые, MPX Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55647-13 28.11.2018 |
Машины испытательные, 8860 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55648-13 28.11.2018 |
Машины испытательные гидравлические, LX, DX, HDX, KX, KN, KPX, RD Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
73268-18 30.11.2024 |
Копры маятниковые, MPX Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73831-19 30.01.2024 |
Датчики перемещений (деформаций) оптические бесконтактные, 2663 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74057-19 20.02.2024 |
Датчики перемещений (деформаций), AUTOX 750 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Бесплатный
Кто поверяет Копры маятниковые (ТСМК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВМЗ" (RA.RU.311691) | 3 | 1 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| АО "Выксунский металлургический завод" (RA.RU.311691) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 6 | 0 | 9 | 0 | 6 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 5 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Копры маятниковые (ТСМК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
1907 | 4557 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2490 | 4557 |
|
ФБУ Пермский ЦСМ Пермский край |
3248 | 4557 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2600 | 4557 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2916 | 4557 |
Программное обеспечение
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Fracta |
Fracta Software |
3.1.1 и выше |
d8975f89db4525d1d d202b6e2a931f32 |
MD5 |
|
Impulse |
Impulse Testing Software |
3.5.75 и выше |
0ae83889c91ecb368 84b32ca8834c992 |
MD5 |
Программное обеспечение (ПО) защищено от несанкционированного доступа паролями различных уровней доступа. Реализованы средства фиксации доступа в журнале событий. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу копров.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы выполнения измерений копрами маятниковыми MPX приведены в документе «Копры маятниковые MPX. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам маятниковым MPX
-
- ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженной, комнатной и повышенной температурах».
-
- Техническая документация фирмы Instron - division of ITW Limited, США.
Поверка
Поверка осуществляется по документу МП РТ 1850-2013 «Копры маятниковые MPX. Методика поверки», утвержденному в ГЦИ СИ ФБУ «Ростест-Москва» 11 января 2013 г.Основные средства поверки:
-
- Квадрант оптический, основная погрешность ±30";
-
- Секундомер механический, класс 2;
-
- Динамометр сжатия, разряд 2 по ГОСТ 8.663-09.
Изготовитель
Заявитель
Фирма Instron - division of ITW Limited, США
900 Либерти Стрит, Гров Сити, Пенсильвания, 16127-9005, США ООО «Новатест»
141401, Московская область, г. Химки, Ленинский проспект, д. 1, корп. 2
Испытательный центр
ГЦИ СИ ФБУ «Ростест - Москва», регистрационный номер аттестата аккредитации № 30010-10.
117418, г. Москва, Нахимовский проспект д.31 Тел.: +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96 E-mail: info@rostest.ru
Принцип действия копров MPX основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. С маятником связан датчик угла поворота на базе фотоэлектрического преобразователя, регистрирующий начальный и конечный углы поворота маятника. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и углом отклонения маятника.
Конструктивно копры состоят из стойки с осью в подшипниках, маятника, закрепленного на оси с возможностью свободного поворота, опор образца и спускового механизма. Спусковой механизм служит для удержания маятника на определенном угле, соответствующем номинальному значению потенциальной энергии данного маятника, а также для сброса маятника при испытании. Копры оснащены электромеханическим приводом подъема маятника. Для защиты от разлетающихся осколков образцов и для ограничения доступа оператора в рабочую зону в процессе испытания копры оснащаются ограждением рабочей зоны.
Для установки требуемого значения потенциальной энергии предусмотрена возможность установки одного из маятников, входящих в комплект поставки.
Блок управления с контроллером расположены в шкафу управления. Управление копром осуществляется с помощью панели управления; для задания параметров испытаний и обработки результатов измерений используется персональный компьютер с установленным программным обеспечением.

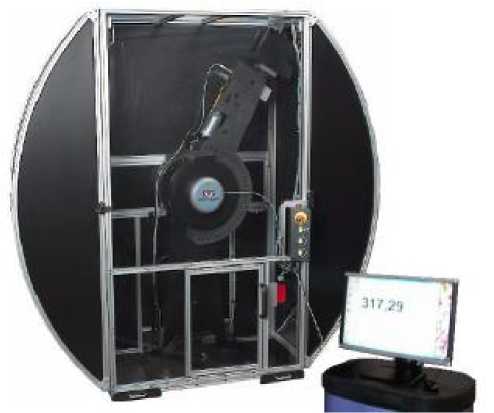

Внешний вид копров маятниковых MPX приведен на рис. 1.
Рис. 1. Внешний вид копров маятниковых MPX
Копры выпускают в 6 модификациях, отличающихся максимально допустимой величиной номинального значения энергии используемого маятника.
-
1. Копер маятниковый MPX 1 шт.
-
2. Защитное ограждение 1 шт
-
3. Персональный компьютер с программным обеспечением 1 шт
-
4. Комплект маятников 1 комп.*
-
5. Комплект принадлежностей 1 комп.
-
6. Транспортировочный ящик 1 шт.
-
7. Руководство по эксплуатации «Копры маятниковые MPX. Руководство
по эксплуатации » 1 шт.
-
8. Методика поверки МП РТ 1850-2013 «Копры маятниковые MPX. Методика поверки» 1 шт.
* - количество маятников в комплекте в зависимости от требований заказчика
|
Характеристика |
Модификация | |||||
|
150MPX |
300MPX |
450MPX |
600MPX |
750MPX |
900MPX | |
|
1. Номинальное значение потенциальной энергии сменного маятника, Дж |
150 |
300 |
450 |
600 |
750 |
900 |
|
2. Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
± 0.5 | |||||
|
3. Диапазон измерения энергии, Дж |
15 - 120 |
30 - 240 |
45 - 360 |
60 - 480 |
75 - 600 |
90 - 720 |
|
4. Предел допускаемой абсолютной погрешности измерения энергии, Дж |
± 1.5 |
± 3 |
± 4.5 |
± 6 |
± 7.5 |
± 9 |
|
5. Потеря энергии при свободном качании маятника за половину полного колебания, % |
0.5 | |||||
|
6. Скорость маятника в момент удара, м/с |
5.3 ± 0.5 | |||||
|
7. Габаритные размеры (длина х ширина х высота), не более, мм |
1900 х 1000 х 1900 | |||||
|
8. Масса, не более, кг |
900 | |||||
Условия эксплуатации:
-
- температура, °С 15...30
-
- относительная влажность, % 60 ± 20
-
- давление, кПа 84.106
