Номер по Госреестру СИ: 43605-10
43605-10 Системы для измерения параметров испытаний
(ElectroPuls)
Назначение средства измерений:
Системы для измерения параметров испытаний серии ElectroPuls (далее - системы серии ElectroPuls) предназначены для измерений силы и изменений линейных размеров образцов различных материалов, включая металлы, строительные, полимерные и текстильные материалы, изделия из дерева, стекла, керамики, на растяжение, сжатие, изгиб, трение, отслаивание, раздирание, срез.
Внешний вид.
Системы для измерения параметров испытаний
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 07.05.2020
Номер записи - 131931
ID в реестре СИ - 354331
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Система для измерения параметров испытания ElectroPulsмод. E3000, нет модификации, нет данных , Е10000, Е1000, Е 10000, Instron Electropuls E1000, ElectroPuls мод. Е1000, Е3000, Е10000, ElectroPuls мод. Е 10000, ElectroPuls Е10000, ElectroPuls, Electro Puls E3000, Electro Puls E10000, E3000, E10000, E1000, E 10000,
Производитель
Изготовитель - Фирма "Instron - division of ITW Limited"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 68
Выдано извещений - 0
Кол-во периодических поверок - 35
Кол-во средств измерений - 14
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№541 от 2015.05.07 Приказ О продлении срока действия св-в СИ (ГР 43766-10 - 44470-10)
Наличие аналогов СИ: Системы для измерения параметров испытаний (ElectroPuls)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Instron - division of ITW Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43600-10 01.04.2015 |
Системы для измерения параметров испытаний, 5500 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43601-10 07.05.2020 |
Системы для измерения параметров испытаний, 3300 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43602-10 07.05.2020 |
Системы для измерения параметров испытаний, 5900 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43605-10 07.05.2020 |
Системы для измерения параметров испытаний, ElectroPuls Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43606-10 07.05.2020 |
Системы для измерения параметров испытаний, 8800 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53741-13 06.06.2018 |
Копры маятниковые, MPX Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55647-13 28.11.2018 |
Машины испытательные, 8860 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55648-13 28.11.2018 |
Машины испытательные гидравлические, LX, DX, HDX, KX, KN, KPX, RD Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
73268-18 30.11.2024 |
Копры маятниковые, MPX Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73831-19 30.01.2024 |
Датчики перемещений (деформаций) оптические бесконтактные, 2663 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74057-19 20.02.2024 |
Датчики перемещений (деформаций), AUTOX 750 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Системы для измерения параметров испытаний (ElectroPuls)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВИАМ" (РОСС СОБ 3.00226.2014) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 6 | 1 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТЭК" (RA.RU.311259) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| НИЦ "КУРЧАТОВСКИЙ ИНСТИТУТ" - ВИАМ (RA.RU.312629) | 7 | 2 | 0 | 7 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы для измерения параметров испытаний (ElectroPuls)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
3256 | 5296 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
3945 | 5296 |
|
ФБУ Пензенский ЦСМ Пензенская область |
11238 | 5296 |
|
ФБУ Пермский ЦСМ Пермский край |
5977 | 5296 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
2065 | 5296 |
Знак утверждения типа
Знак утверждения типананосится на фирменную табличку, которая крепится на стенку блока управления или на раму систем серии ElectroPuls, а также на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Системы для измерения параметров испытаний серии ElectroPuls. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам для измерения параметров испытаний серии ElectroPuls
-
1. ГОСТ Р 8.663-2009 «Государственная система обесечения единства измерений. Государственная поверочная схема для средств измерений силы».
-
2. Техническая документация «Instron - division of ITW Limited», Великобритания
Поверка
Поверкаосуществляется по МП АПМ 119-2009 «Системы для измерения параметров испытаний серии ElectroPuls. Методика поверки», утвержденной 03.12.2009 г. ГЦИ СИ «МАДИ-ФОНД».
Перечень основного оборудования необходимого для поверки
-
- эталонные динамометры 3-го разряда по ГОСТ Р 8.663-2009, ПГ ±0,2 %;
-
- квадрант оптический КО-30М, ТУ 3-3.1387-76б ПГ ±30";
-
- штангенциркуль (ШЦЦ), ГОСТ 166-89, дискретность отсчётного устройства 0,01 мм;
-
- секундомер СДСпр-1-2-000, КТ2, ТУ 25-1894.003-90.
Изготовитель
«Instron - division of ITW Limited», Великобритания
Coronation Road, High Wycombe, Buckinghamshire, HP12 3SY
Тел.: +44 1494 456815, факс: +44 1494 456814
E-mail: web@instron.com
Заявитель
ООО «Новатест»
141401, Московская область, г. Химки, Ленинский проспект, д.1, корп.2
Тел.: +7 (495) 788-55-23, факс: +7 (495) 575-41-03
E-mail: info@novatest.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Электродинамические системы серии ElectroPuls представляют собой блочно-модульную конструкцию, состоящую из основания, на котором закреплена рама с подвижной и неподвижной траверсами, электродвигатель привода, а также из электронного блока управления и компьютера.
Подвижная траверса перемещается по направляющим колоннам с помощью винтовых пар. На подвижной траверсе закреплен тензорезисторный датчик силы, который вместе с системой коммутации и регистрации измерений является силоизмерительным устройством испытательной машины. Нагрузка прикладывается к испытуемому образцу последовательно с датчиком силы.
Принцип действия силоизмерительного устройства систем серии ElectroPuls заключается в преобразовании силы, приложенной к испытуемому образцу, в электрический сигнал, передающийся в электронный блок управления. Управление всеми операциями систем серии ElectroPuls производится с компьютера с использованием программного обеспечения, позволяющего в автоматическом режиме осуществлять измерения, запись результатов измерений в графической форме, а также в форме различных протоколов.
Встроенный датчик перемещения представляет собой опто-инкрементный преобразователь, регистрирующий вращение винтовых пар, передаваемое от ротора электродвигателя привода, которое определяет высоту перемещения подвижной траверсы и активных захватов. Перемещение траверсы является мерой изменения линейных размеров испытуемого образца.
Системы серии ElectroPuls изготавливаются в 3 модификациях, отличающихся максимальными предельными нагрузками, габаритными размерами и массой. Модификации Е1000 и E3000 являются настольным вариантом, модификация Е10000 является напольным вариантом

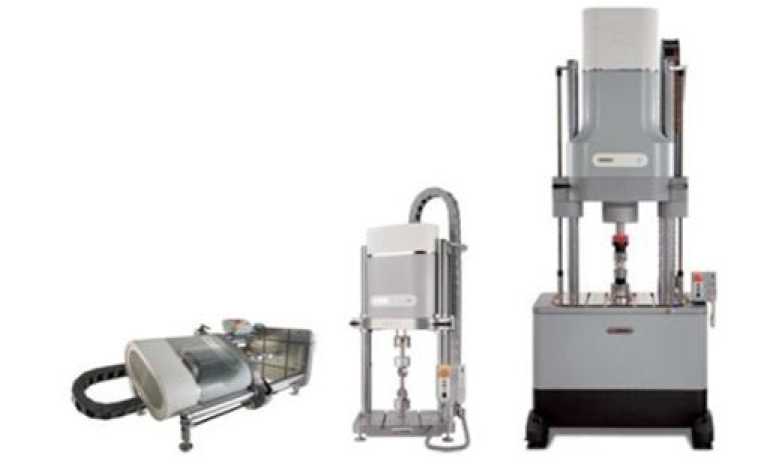

Рис. 1 Общий вид систем для измерения параметров испытаний серии ElectroPuls.
В комплект поставки входят :
-
- система для измерения параметров испытаний серии ElectroPuls (модификация по заказу);
-
- комплекты кабелей присоединительных, захватов и зажимов;
-
- персональный компьютер и программное обеспечение (по заказу);
-
- руководство по эксплуатации;
-
- методика поверки.
|
Наименование характеристики |
Значение характеристики | ||
|
Модификация |
Е1000 |
Е3000 |
Е10000 |
|
Наибольшая предельная нагрузка (в зависимости от модификации), кН |
1 |
3 |
10 |
|
Пределы допускаемой относительной погрешности измерения нагрузки, % |
±0,5 |
±0,5 |
±0,5 |
|
Диапазон перемещения траверсы, мм |
0-610 |
0-855 |
0-887 |
|
Пределы допускаемой погрешности перемещения траверсы, мм |
±0,02 |
±0,02 |
±0,02 |
|
Максимальная скорость перемещения подвижной траверсы, мм/мин: |
1000 |
1000 |
1000 |
|
Г абаритные размеры (ВхШхД), мм |
1204х545х 333 |
1571 х 717х 450 |
2857х1000х857 |
|
Масса, кг |
92 |
200 |
750 |
|
Потребляемая мощность, Вт |
2200 |
3800 |
7600 |
|
Электроепитание, В |
220 |
220 |
220 |
|
Максимальная высота рабочего пространства, мм |
610 |
855 |
887 |
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от плюс 10 до плюс 30 | ||
|
- относительная влажность, % |
от 20 до 90 | ||
