Номер по Госреестру СИ: 55647-13
55647-13 Машины испытательные
(8860)
Назначение средства измерений:
Машины испытательные 8860 (далее по тексту - машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб в режиме статического или низкочастотного динамического нагружения.
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.11.2018
Номер записи - 145841
ID в реестре СИ - 368241
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Эконом 15, Эконом, СВ-15, Нет модификации, нет данных, модификация 8862-С1, Зконом, 8862-С1, 8862-C1, 8861-С1, 8861-C1, 8860, -,
Производитель
Изготовитель - Фирма "Instron - division of ITW Limited"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 27
Кол-во средств измерений - 8
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1163 дн.
Приказы РСТ, где упоминается данный тип СИ
№1384 от 2013.11.27 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 55637-13 по 55653-13,27033-13,38995-13,55654-13 по 55687-13)
№2213 от 2019.09.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№3424 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Железнодорожный транспорт" (ТК 045)
Наличие аналогов СИ: Машины испытательные (8860)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55647-13 Машины испытательные (8860) Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
40647-09 Машины для испытания конструкционных материалов (УТС 101) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
|
55647-13 Машины испытательные (8860) Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43600-10 01.04.2015 |
Системы для измерения параметров испытаний, 5500 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43601-10 07.05.2020 |
Системы для измерения параметров испытаний, 3300 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43602-10 07.05.2020 |
Системы для измерения параметров испытаний, 5900 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43605-10 07.05.2020 |
Системы для измерения параметров испытаний, ElectroPuls Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43606-10 07.05.2020 |
Системы для измерения параметров испытаний, 8800 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53741-13 06.06.2018 |
Копры маятниковые, MPX Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55647-13 28.11.2018 |
Машины испытательные, 8860 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55648-13 28.11.2018 |
Машины испытательные гидравлические, LX, DX, HDX, KX, KN, KPX, RD Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
73268-18 30.11.2024 |
Копры маятниковые, MPX Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73831-19 30.01.2024 |
Датчики перемещений (деформаций) оптические бесконтактные, 2663 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74057-19 20.02.2024 |
Датчики перемещений (деформаций), AUTOX 750 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЭТАЛОН-СЕРВИС" (RA.RU.312141) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "СУС" (RA.RU.312520) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "РЦСМ" (RA.RU.312866) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЕДИНЫЙ РЕСУРС" (RA.RU.312113) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 1 | 0 | 5 | 0 | 4 | 0 | 4 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ГВС" (RA.RU.312174) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "БЮРО ПОВЕРКИ" (RA.RU.312621) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МС-РЕСУРС" (RA.RU.312581) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ГОРВОДОУЧЕТ" (RA.RU.312363) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Bluehill 2 |
Bluehill 2 |
2.33.893 и выше |
805ffdd43a7cec 77b8df641d8a2b f7e7 |
MD5 |
|
Bluehill 3 |
Bluehill 3 |
3.25.1557 и выше |
6e7d90aa4132c4 3bdb554197196 9a3ef |
MD5 |
|
Console |
Console |
8.7.309 и выше |
8f1536f011610c 9be833e7a86331 be3f |
MD5 |
|
WaveMatrix |
WaveMatrix |
1.7.353 и выше |
7a49ce4d6cbf87 edf53ab42cfe6cf a8e |
MD5 |
|
Low Cycle Fatigue |
LCF3 |
8.5.52 и выше |
c1fc004aa5bd5d 8e89bf313b0eeb 60e7 |
MD5 |
|
TMF |
Thermomechanical Test Software |
1.4.25 и выше |
c005bd3d22465e 5398601d7a6b7a ae4d |
MD5 |
Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в документе «Машины испытательные 8860. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным 8860-
- ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы»;
-
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .. 50 м и длин волн в диапазоне 0,2.. 50мкм»;
-
- ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»;
-
- ГОСТ 25.502-79 «Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость»;
-
- Техническая документация фирмы Instron - division of ITW Limited, Великобритания.
Поверка
Поверкаосуществляется по документу МП ТИнТ 112-2013 «Машины испытательные 8860. Методика поверки», утвержденному Руководителем ГЦИ СИ ООО «ТестИнТех» 11 января 2013 г.
Основные средства поверки:
-
- динамометры 2-го разряда, основная погрешность ±0,12 % по ГОСТ Р 8.663-2009,
-
- измерители перемещений, основная погрешность ±0,1 мм.
Изготовитель
Заявитель
141401, Московская область, г. Химки, Ленинский проспект, д. 1, корп. 2
Испытательный центр
123308, г. Москва,
ул. Мневники, д.1
Тел./факс: +7(499)944-40-40
Машины содержат два измерительных канала: канал измерений силы и канал измерений перемещения поршня.
Конструктивно машины состоят из основания, на котором закреплены рама с неподвижной траверсой, электрического привода с подвижным поршнем (в зависимости от модификации машины расположен сверху на неподвижной траверсе или снизу в основании машины), электронного блока управления и компьютера.
Испытываемый образец устанавливается в захватах. Установка образцов разных размеров обеспечивается перемещением неподвижной траверсы.
Электропривод обеспечивает перемещение поршня машины. Он приводится в движение через двухступенчатый редуктор и шариковую винтовую передачу. Вращение шариковой винтовой передачи преобразуется в поступательное движение поршня с приложением нагрузки к образцу.
В зависимости от модификации машины на неподвижной траверсе (при расположении электропривода сверху) или в основании машины (при расположении электропривода снизу) установлен тензорезисторный датчик силы. Конструктивной особенностью датчиков является наличие встроенного акселерометра, который позволяет компенсировать погрешность измерения силы, возникающую в результате действия сил инерции движущихся масс (захватов, приспособлений, и пр.). Нагрузка прикладывается к испытуемому образцу последовательно с датчиком силы.
Встроенный датчик перемещения представляет собой электромагнитный преобразователь, измеряет перемещение подвижного поршня и активных захватов, перемещение которого является мерой изменения линейных размеров испытываемого образца.
Электрический сигнал с датчиков силы и перемещения через соединительный кабель передается в электронный блок управления, смонтированный в корпусе машины, а оттуда в персональный компьютер (ПК). Управление работой машины, обработка и анализ результатов измерений осуществляется программным обеспечением (ПО), установленным на ПК.
Машины имеют порты для подключения дополнительных средств измерений (датчиков деформаций), а также возможность установки дополнительного оборудования для испытаний образцов в различных условиях (климатических камер).
Машины испытательные 8860 выпускаются в четырех модификациях: 8861-С1, 8861-С2, 8862-С1 и 8862-С2. Модификации машин 8861-Х и 8862-Х отличаются диапазонами измерения силы, массой и габаритными размерами. В модификациях машин 8861-С1 и 8862-С1 электропривод расположен снизу, в модификациях машин 8861-С2 и 8862-С2 - сверху. Кроме того, машины 8862 могут иметь варианты исполнения колонн силовой рамы стандартной или увеличенной высоты.
Внешний вид машин показан на рисунках 1 и 2.

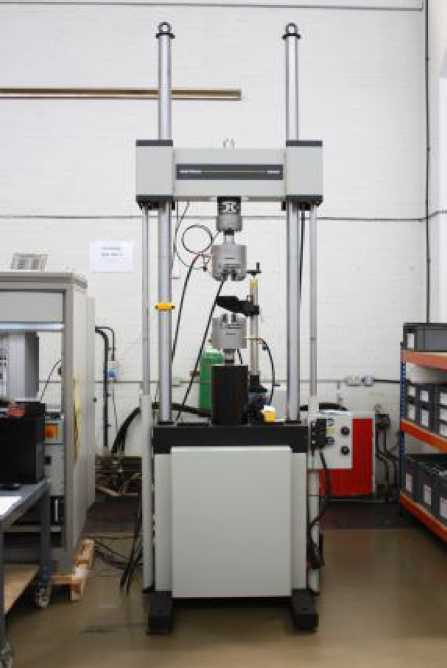

Рис.1 Общий вид машин испытательных 8861-С1 и 8862-С1

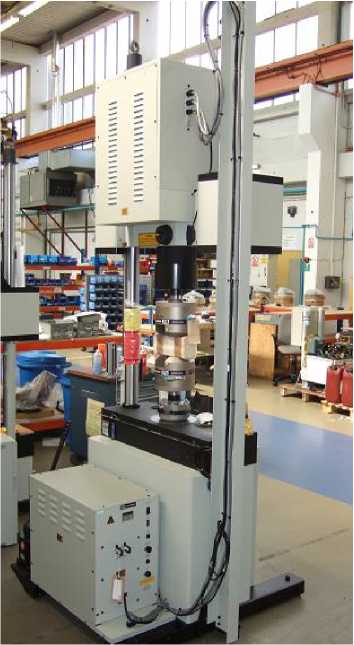

Рис.2 Общий вид машин испытательных 8861-С2 и 8862-С2
Лист № 3 Всего листов 5
1 шт.
1 комплект
1 шт
1 шт.
1 экз.
1 экз.
1 шт
-
1. Силовая рама в сборе
-
2. Комплект оснастки
-
3. Система управления
-
4. Персональный компьютер с ПО
-
5. Руководство по эксплуатации «Машины испытательные 8860.
Руководство по эксплуатации»
-
6. Методика поверки МП ТИнТ 112-2013 «Машины испытательные
8860. Методика поверки»
-
7. Транспортировочный ящик
|
Наименование параметра |
Модификация | |
|
8861-С1/ 8861-С2 |
8862-С1/8862-С2 | |
|
Диапазон измерения силы, кН |
0,35...35 |
1...100 |
|
Пределы допускаемой относительной погрешности измерения силы, % |
±0,5 |
±0,5 |
|
Диапазон измерения перемещений поршня, мм |
0...100 |
0...100 |
|
Пределы допускаемой абсолютной погрешности измерения перемещений, мм |
±0,5 |
±0,5 |
|
Габаритные размеры (ГхШхВ), мм, не более:
|
587х920х2296 |
1132х1122х2874 1132х1122х3334 1132х1122х3734 |
|
Масса, кг, не более:
|
560 |
1378 1418 1458 |
Условия эксплуатации:
+15...+30
60 ± 20
84...106
-
- температура, °С
-
- относительная влажность, %
-
- давление, кПа
