Номер по Госреестру СИ: 73831-19
73831-19 Датчики перемещений (деформаций) оптические бесконтактные
(2663)
Назначение средства измерений:
Датчики перемещений (деформаций) оптические бесконтактные серии 2663 (далее - датчики) предназначены для измерений продольного и поперечного перемещений (деформации) материалов при проведении испытаний изделий и образцов из этих материалов на прочность.
Внешний вид.
Датчики перемещений (деформаций) оптические бесконтактные
Рисунок № 1
Внешний вид.
Датчики перемещений (деформаций) оптические бесконтактные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 30.01.2024
Номер записи -
ID в реестре СИ - 531689
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии 2663, модификации 902, Датчик перемещений (деформаций) оптический бесконтактный серии 2663, Датчик перемещений (деформаций) оптический бесконтактный серии 2663, мод. 902, в компл. с объективом f=6 мм,
Производитель
Изготовитель - Фирма "Instron - division of ITW Limited"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№147 от 2019.01.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики перемещений (деформаций) оптические бесконтактные (2663)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Instron - division of ITW Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43600-10 01.04.2015 |
Системы для измерения параметров испытаний, 5500 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43601-10 07.05.2020 |
Системы для измерения параметров испытаний, 3300 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43602-10 07.05.2020 |
Системы для измерения параметров испытаний, 5900 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43605-10 07.05.2020 |
Системы для измерения параметров испытаний, ElectroPuls Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43606-10 07.05.2020 |
Системы для измерения параметров испытаний, 8800 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53741-13 06.06.2018 |
Копры маятниковые, MPX Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55647-13 28.11.2018 |
Машины испытательные, 8860 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55648-13 28.11.2018 |
Машины испытательные гидравлические, LX, DX, HDX, KX, KN, KPX, RD Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
73268-18 30.11.2024 |
Копры маятниковые, MPX Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73831-19 30.01.2024 |
Датчики перемещений (деформаций) оптические бесконтактные, 2663 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74057-19 20.02.2024 |
Датчики перемещений (деформаций), AUTOX 750 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Кто поверяет Датчики перемещений (деформаций) оптические бесконтактные (2663)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики перемещений (деформаций) оптические бесконтактные (2663)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с датчиками используется программное обеспечение «Bluehill 3», «Bluehill Universal» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе испытательных машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Bluehill 3 |
Bluehill Universal |
|
Номер версии (идентификационный номер ПО), не ниже |
3.0 |
4.0 |
|
Цифровой идентификатор ПО |
7AA1C611 |
E2C73836 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) оптическим бесконтактным серии 2663
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация «Instron - division of ITW Limited», США
Поверка
Поверкаосуществляется по документу МП АПМ 85-18 «Датчики перемещений (деформаций) оптические бесконтактные серии 2663. Методика поверки», утверждённому ООО «Автопрогресс-М» 17.10.2018 г.
Основные средства поверки:
-
- рабочий эталон единицы длины 1 разряда по ГОСТ Р 8.763-2011 в диапазоне значений от 0 до 30 м (система лазерная измерительная XL-80, рег. № 35362-13);
-
- эталон единицы длины 4 разряда по ГОСТ Р 8.763-2011 в диапазоне значений от 0 до 100 мм (калибратор датчиков деформаций KMF-100, рег. № 45796-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Instron - division of ITW Limited», США Адрес: 825 University Ave, Norwood, MA, 02062-2643, USA Тел.: +1 800 564 8378, факс: +1 781 575 5000
E-mail: web@instron.com
Заявитель
Общество с ограниченной ответственностью «Интелтест» (ООО «Интелтест»)
ИНН 7722379990
Адрес: 109316, г. Москва, Остаповский проезд, д. 3, стр. 24, офис 202 Тел./факс: +7 (495) 753-32-26
E-mail: info@inteltest.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия датчиков основан на программном пересчете перемещений контрастных меток, нанесенных в отдельных точках изделия или образца на определённом расстоянии друг от друга, в пропорциональные цифровые электрические сигналы.
Деформация образца в процессе измерений регистрируется цифровой видеокамерой, являющейся интегрированным элементом датчика. Программное обеспечение автоматически определяет геометрические центры нанесенных на образец меток, определяет расстояние между центрами меток и отслеживает их взаимное перемещение. Таким образом устраняются ошибки, связанные с неточной маркировкой образца. Алгоритм программного обеспечения датчика принимает в расчет дискретное приращение расстояния между метками на образце.
Обработка результатов измерений производится с помощью персонального компьютера (далее - ПК) испытательной машины, в составе которой работают датчики. Переданный на ПК электрический сигнал измеренной величины преобразуется с помощью специального программного обеспечения в значение перемещения (деформации).
Конструктивно датчики выполнены в виде измерительного устройства, которое состоит из цифровой видеокамеры с высоким разрешением и скоростью передачи данных с цифровой синхронизацией, встроенного низковольтного импульсного осветителя высокой интенсивности с использованием низкотемпературных светодиодов, а также электронного устройства для обработки и передачи данных в программное обеспечение испытательных машин. Рабочий диапазон измерений датчиков определяется типом объектива и его фокусным расстоянием. Для каждого датчика могут использоваться 4 типа объективов f = 6 mm, f = 9 mm, f = 16 mm и f = 35 mm.
Датчики выпускаются в двух модификациях: 901 и 902. Модификация 901 является усовершенствованным аналогом датчиков модификации 902 и отличается значениями ряда технических, конструктивных и метрологических характеристик. Датчики модификации 901 также имеют систему CDAT (труба с воздухом постоянной плотности) с вентиляторами, предназначенную для управления потоком воздуха между видеокамерой и образцом для минимизации оптических искажений, вызванных воздушными потоками.
Датчики работают в составе машин испытательных универсальных производства «Instron - division of ITW Limited», США.
Внешний вид и рабочая зона датчиков приведены на рисунках 1 и 2.
Рисунок 1 - Внешний вид датчиков перемещений (деформаций) оптических бесконтактных серии 2663

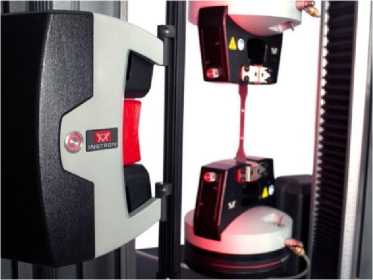

Рисунок 2 - Рабочая зона датчиков перемещений (деформаций) оптических бесконтактных серии 2663
Пломбирование датчиков не предусмотрено.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Датчик перемещений (деформаций) оптический бесконтактный (модификация в зависимости от заказа потребителя) |
1 шт. | |
|
Объектив (тип в зависимости от заказа потребителя) |
- |
По заказу |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Ящик для транспортировки |
1 шт. | |
|
Кронштейн для установки |
1 шт. | |
|
Сетевой адаптер 230В/24В |
1 шт. | |
|
Кабель передачи данных и управления |
1 шт. | |
|
Кабель подключения к контроллеру |
1 шт. | |
|
Руководство по эксплуатации на русском языке |
1 экз. | |
|
Методика поверки |
МП АПМ 85-18 |
1 экз. |
Таблица 2 - Метрологические характеристики датчиков модификации 902
|
Наименование характеристики |
Значение | |||
|
Тип объектива |
f = 35 mm |
f = 16 mm |
f = 9 mm |
f = 6 mm |
|
Диапазон измерений продольных пере- |
от 0,006 до |
от 0,01 до |
от 0,02 до |
от 0,03 до |
|
мещений (деформаций), мм |
160,000 |
390,00 |
680,00 |
840,00 |
|
Пределы допускаемой абсолютной погрешности измерений продольных перемещений (деформаций), мкм: - в диапазоне от 0,006 до 0,600 мм включ. |
±3 | |||
|
- в диапазоне от 0,01 до 1,00 мм включ. |
- |
±5 |
- |
- |
|
- в диапазоне от 0,02 до 1,00 мм включ. |
- |
- |
±10 |
- |
|
- в диапазоне от 0,03 до 1,50 мм включ. |
- |
- |
- |
±15 |
|
Пределы допускаемой относительной погрешности измерений продольных перемещений (деформаций), %: - в диапазоне св. 0,6 до 160,0 мм |
±0,5 | |||
|
- в диапазоне св. 1 до 390 мм |
- |
±0,5 |
- |
- |
|
- в диапазоне св. 1 до 680 мм |
- |
- |
±1,0 |
- |
|
- в диапазоне св. 1,5 до 840,0 мм |
- |
- |
- |
±1,0 |
Таблица 3 - Метрологические характеристики датчиков модификации 901
|
Наименование характеристики |
Значение | |||
|
Тип объектива |
f = 35 mm |
f = 16 mm |
f = 9 mm |
f = 6 mm |
|
Диапазон измерений продольных пере- |
от 0,002 до |
от 0,002 до |
от 0,006 до |
от 0,018 до |
|
мещений (деформаций), мм |
160,000 |
390,000 |
680,000 |
840,000 |
|
Диапазон измерений поперечных пере- |
от 0,002 до |
от 0,002 до |
от 0,006 до |
от 0,018 до |
|
мещений (деформаций), мм |
20,000 |
50,000 |
90,000 |
110,000 |
|
Тип объектива |
f = 35 mm |
f = 16 mm |
f = 9 mm |
f = 6 mm |
|
Пределы допускаемой абсолютной погрешности измерений продольных и поперечных перемещений (деформаций), мкм: - в диапазоне от 0,002 до 0,200 мм включ. - для поля обзора* (100x13) мм |
±1 | |||
|
- для поля обзора (130x16) мм |
±1 |
- | ||
|
- для поля обзора (160x20) мм |
±1 |
- | ||
|
- для поля обзора (240x33) мм |
- |
±1 | ||
|
- для поля обзора (310x40) мм |
- |
±1 | ||
|
- для поля обзора (390x50) мм |
- |
±1 | ||
|
- в диапазоне от 0,006 до 0,300 мм включ. - для поля обзора (425x57) мм |
- |
- |
±3 |
- |
|
- для поля обзора (560x70) мм |
- |
- |
±3 |
- |
|
- для поля обзора (680x90) мм |
- |
- |
±3 |
- |
|
- в диапазоне от 0,018 до 0,900 мм включ. - для поля обзора (620x85) мм |
- |
- |
- |
±9 |
|
- для поля обзора (840x110) мм |
- |
- |
- |
±9 |
|
Пределы допускаемой относительной погрешности измерений продольных перемещений (деформаций), %: - в диапазоне св. 0,2 до 160,0 мм - для поля обзора (100x13) мм |
±0,5 | |||
|
- для поля обзора (130x16) мм |
±0,5 |
- |
- |
- |
|
- для поля обзора (160x20) мм |
±0,5 |
- |
- |
- |
|
- в диапазоне св. 0,2 до 390,0 мм - для поля обзора (240x33) мм |
- |
±0,5 |
- |
- |
|
- для поля обзора (310x40) мм |
- |
±0,5 |
- |
- |
|
- для поля обзора (390x50) мм |
- |
±1,0 |
- |
- |
|
- в диапазоне св. 0,3 до 680,0 мм - для поля обзора (425x57) мм |
- |
- |
±1,0 |
- |
|
- для поля обзора (560x70) мм |
- |
- |
±1,0 |
- |
|
- для поля обзора (680x90) мм |
- |
- |
±1,0 |
- |
|
- в диапазоне св. 0,9 до 840,0 мм - для поля обзора (620x85) мм |
- |
- |
- |
±1,0 |
|
- для поля обзора (840x110) мм |
- |
- |
- |
±1,0 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||
|
Тип объектива |
f = 35 mm |
f = 16 mm |
f = 9 mm |
f = 6 mm |
|
Пределы допускаемой относительной погрешности измерений поперечных перемещений (деформаций), %: - в диапазоне св. 0,2 до 20,0 мм | ||||
|
- для поля обзора (100x13) мм |
±0,5 |
- |
- |
- |
|
- для поля обзора (130x16) мм |
±0,5 |
- |
- |
- |
|
- для поля обзора (160x20) мм |
±0,5 |
- |
- |
- |
|
- в диапазоне св. 0,2 до 50,0 мм | ||||
|
- для поля обзора (240x33) мм |
- |
±0,5 |
- |
- |
|
- для поля обзора (310x40) мм |
- |
±0,5 |
- |
- |
|
- для поля обзора (390x50) мм |
- |
±1,0 |
- |
- |
|
- в диапазоне св. 0,3 до 90,0 мм | ||||
|
- для поля обзора (425x57) мм |
- |
- |
±1,0 |
- |
|
- для поля обзора (560x70) мм |
- |
- |
±1,0 |
- |
|
- для поля обзора (680x90) мм |
- |
- |
±1,0 |
- |
|
- в диапазоне св. 0,9 до 110,0 мм | ||||
|
- для поля обзора (620x85) мм |
- |
- |
- |
±1,0 |
|
- для поля обзора (840x110) мм |
- |
- |
- |
±1,0 |
|
* - здесь и далее размеры поля обзора приведены: первое значение - продольное перемещение, второе значение - поперечное перемещение. | ||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
901 |
902 | |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +15 до +35 | ||
|
- относительная влажность, % |
от 45 до 80 | ||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||
|
Параметры электрического питания: - напряжение переменного тока, В |
230+23-35 | ||
|
- частота, Гц |
50±1 | ||
|
Габаритные размеры, мм, не более: - длина |
243 |
243 | |
|
- ширина |
291 |
291 | |
|
- высота |
514 |
514 | |
|
Масса, кг, не более |
3,4 |
3,1 | |
