Номер по Госреестру СИ: 73268-18
73268-18 Копры маятниковые
(MPX)
Назначение средства измерений:
Копры маятниковые серии MPX (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
MPX
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 70ad53bd-30ab-8624-e58d-c36a91628aef | 73268-18 | 2023-12-07 | — | актуальная |
| fb2d0dad-261d-b630-8e66-a0932869aa3c | 73268-18 | 2023-03-31 | 2023-12-07 | архивная |
| 4c7d5597-c30e-f061-7497-018f8afd99a7 | 73268-18 | 2022-04-11 | 2023-03-31 | архивная |
| 820da5ef-b023-a674-e525-b341ade2b01d | 73268-18 | 2020-05-07 | 2022-04-11 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 07.12.2023
Срок свидетельства - 30.11.2024
Номер записи -
ID в реестре СИ - 530140
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Изготовитель - Фирма "Instron - division of ITW Limited"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
№2538 от 2018.11.30 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
73268-18 Копры маятниковые (MPX) Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
71195-18 Копры маятниковые (ТСМК) Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
|
73268-18 Копры маятниковые (MPX) Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
80875-20 Копры маятниковые (ГОСТ серии МИК) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
|
73268-18 Копры маятниковые (MPX) Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
84389-22 Копры маятниковые (КМ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43600-10 01.04.2015 |
Системы для измерения параметров испытаний, 5500 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43601-10 07.05.2020 |
Системы для измерения параметров испытаний, 3300 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43602-10 07.05.2020 |
Системы для измерения параметров испытаний, 5900 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43605-10 07.05.2020 |
Системы для измерения параметров испытаний, ElectroPuls Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43606-10 07.05.2020 |
Системы для измерения параметров испытаний, 8800 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53741-13 06.06.2018 |
Копры маятниковые, MPX Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55647-13 28.11.2018 |
Машины испытательные, 8860 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55648-13 28.11.2018 |
Машины испытательные гидравлические, LX, DX, HDX, KX, KN, KPX, RD Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
73268-18 30.11.2024 |
Копры маятниковые, MPX Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73831-19 30.01.2024 |
Датчики перемещений (деформаций) оптические бесконтактные, 2663 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74057-19 20.02.2024 |
Датчики перемещений (деформаций), AUTOX 750 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Сахалинский ЦСМ Сахалинская область |
444 | 444 |
Для работы с копрами маятниковыми серии MPX применяется программное
обеспечение (далее - ПО) «Fracta», устанавливаемое на персональный компьютер.
ПО служит для управления функциональными возможностями копров, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «Fracta» - «Средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Fracta |
|
Номер версии (идентификационный номер ПО), не ниже |
2.3 |
|
Цифровой идентификатор ПО |
C45CA4D4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
наносится на раму копров методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Техническая документация «Instron - division of ITW Limited», США
осуществляется по документу МП АПМ 75-18 «Копры маятниковые серии MPX. Методика поверки», утверждённому ООО «:Автопрогресс-М» 17.08.2018 г.
Основные средства поверки:
- весы электронные платформенные ВП-100 (рег.№ 69451-17);
- квадрант оптический КО-60М (рег. № 26905-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после разбития образца. Значение потенциальной энергии определяется массой и длиной маятника, а также углом его отклонения от вертикальной оси.
Конструктивно копры состоят из станины с вертикальной стойкой, маятника, механизма спуска и торможения маятника, датчика угла отклонения маятника, защитного кожуха с системой блокировки спуска маятника при открытых дверях, а также модуля управления и обработки данных, подключаемого к персональному компьютеру.
В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Также на оси вращения маятника расположен датчик угла его отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъёма маятника после разрушения образца. Получаемая с данного датчика информация обрабатывается и отображается на дисплее модуля управления и обработки данных или персонального компьютера.
Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца. В зависимости от вида испытаний образец может быть закреплён на опорах, в зажимных губках или в поперечном ярме, расположенных на станине.
Модуль управления и обработки данных предназначены для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений.
Копры серии MPX выпускаются в следующих модификациях: 300MPX, 450MPX, 600MPX, 750MPX, 900MPX, которые различаются значениями метрологических характеристик.

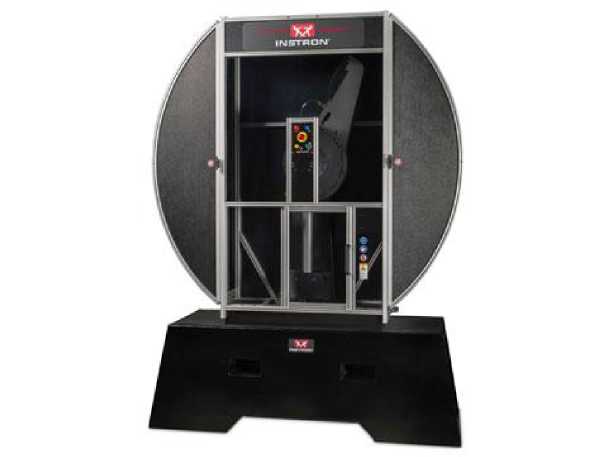

Общий вид копров приведён на рисунке 1.
