Номер по Госреестру СИ: 43606-10
43606-10 Системы для измерения параметров испытаний
(8800)
Назначение средства измерений:
Системы для измерения параметров испытаний серии 8800 (далее - системы серии 8800) предназначены для измерений силы и изменений линейных размеров образцов различных материалов, включая металлы, строительные, полимерные и текстильные материалы, изделия из дерева, стекла, керамики, на растяжение, сжатие, изгиб, трение, отслаивание, раздирание, срез.

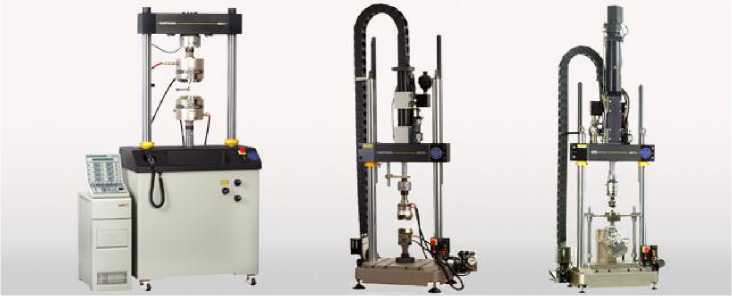

Внешний вид.
Системы для измерения параметров испытаний
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 07.05.2020
Номер записи - 131932
ID в реестре СИ - 354332
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Instron 8806, Instron 8802, Instron 8801, 8806, 8804, 8803, 8802, 8801, 8800, мод. 8803, 8800, мод. 8802, 8800 модификации 8802, 8800 мод. 8862 ; датчик №120065, 8800 мод. 8802 ;датчик №64390, 8800 мод. 8802, 8800 мод. 8801 ; датчик №62357, 8800 мод. 8801, 8800, 3369, 3366,
Производитель
Изготовитель - Фирма "Instron - division of ITW Limited"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 214
Выдано извещений - 0
Кол-во периодических поверок - 107
Кол-во средств измерений - 44
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 2629 дн.
Приказы РСТ, где упоминается данный тип СИ
№541 от 2015.05.07 Приказ О продлении срока действия св-в СИ (ГР 43766-10 - 44470-10)
Наличие аналогов СИ: Системы для измерения параметров испытаний (8800)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Instron - division of ITW Limited"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
43600-10 01.04.2015 |
Системы для измерения параметров испытаний, 5500 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
43601-10 07.05.2020 |
Системы для измерения параметров испытаний, 3300 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
43602-10 07.05.2020 |
Системы для измерения параметров испытаний, 5900 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
43605-10 07.05.2020 |
Системы для измерения параметров испытаний, ElectroPuls Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
43606-10 07.05.2020 |
Системы для измерения параметров испытаний, 8800 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53741-13 06.06.2018 |
Копры маятниковые, MPX Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
55647-13 28.11.2018 |
Машины испытательные, 8860 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
55648-13 28.11.2018 |
Машины испытательные гидравлические, LX, DX, HDX, KX, KN, KPX, RD Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
73268-18 30.11.2024 |
Копры маятниковые, MPX Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
73831-19 30.01.2024 |
Датчики перемещений (деформаций) оптические бесконтактные, 2663 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74057-19 20.02.2024 |
Датчики перемещений (деформаций), AUTOX 750 Фирма "Instron - division of ITW Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Системы для измерения параметров испытаний (8800)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 14 | 1 | 0 | 11 | 0 | 11 | 0 | 11 | |
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "НИКИЭТ" (RA.RU.311808) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ОАО "КУМЗ" (RA.RU.312093) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | |
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 15 | 0 | 10 | 0 | 6 | 0 | 5 | |||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 18 | 0 | 13 | 0 | 18 | 0 | 13 | ||
ФБУ «Тверской ЦСМ» (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 19 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 12 | 0 | 9 | 0 | 3 | 0 | 3 | ||
ФБУ «Нижнетагильский ЦСМ» (91) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 31 | 1 | 0 | 27 | 0 | 17 | 0 | 17 | |
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ОАО "КУМЗ" (RA.RU.312093) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Новатест" (РОСС СОБ 5.00220.2014) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Тольятинский ЦСМ» (61) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы для измерения параметров испытаний (8800)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Воронежский ЦСМ Воронежская область |
3755 | 10310 |
Коломенский филиал ФБУ Ростест-Москва Московская область |
10980 | 10310 |
Клинский филиал ФБУ Ростест-Москва Московская область |
10980 | 10310 |
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
10980 | 10310 |
Серпуховский филиал ФБУ Ростест-Москва Московская область |
10980 | 10310 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации, а также на фирменную табличку, которую крепят на корпусе систем серии 8800.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе: «Системы для измерения параметров испытаний серии 8800. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам для измерения параметров испытаний серии 8800
-
1. ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы».
-
2. Техническая документация «Instron - division of ITW Limited», Великобритания
Поверка
Поверкаосуществляется по МП АПМ 117-2009 «Системы для измерения параметров испытаний серии 3300, 5500, 5900 и 8800. Методика поверки», утвержденной 03.12.2009 г. ГЦИ СИ ООО «МАДИ-ФОНД».
Перечень основного оборудования необходимого для поверки
-
- эталонные динамометры 3-го разряда по ГОСТ Р 8.663-2009, ПГ ±0,2 %;
-
- квадрант оптический КО-30М, ТУ 3-3.1387-76б ПГ ±30";
-
- штангенциркуль (ШЦЦ), ГОСТ 166-89, дискретность отсчётного устройства 0,01 мм;
-
- секундомер СДСпр-1-2-000, КТ2, ТУ 25-1894.003-90.
Изготовитель
«Instron - division of ITW Limited», Великобритания
Coronation Road, High Wycombe, Buckinghamshire, HP12 3SY Тел.: +44 1494 456815, факс: +44 1494 456814
E-mail: web@instron.com
Заявитель
ООО «Новатест»
141401, Московская область, г. Химки, Ленинский проспект, д.1, корп.2
Тел.: +7 (495) 788-55-23, факс: +7 (495) 575-41-03
E-mail: info@novatest.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Системы серии 8800 представляют собой блочно-модульную конструкцию, состоящую из основания, на котором закреплена рама с неподвижной траверсой, масляный гидравлический привод с подвижным поршнем, а также из электронного блока управления и компьютера.
На неподвижной траверсе (для модификаций 8841, 8842, 8871, 8872, 8873 на свободном конце подвижного поршня) закреплен тензорезисторный датчик силы модель Dynacell, который вместе с системой коммутации и регистрации измерений является силоизмерительным устройством систем серии 8800. Конструктивной особенностью датчиков Dynacell является наличие встроенного акселерометра, который позволяет компенсировать погрешность измерения силы, возникающую в результате действия сил инерции движущихся масс (захватов, приспособлений и пр.). Нагрузка прикладывается к испытуемому образцу последовательно с датчиком силы.
Принцип действия силоизмерительного устройства систем серии 8800 заключается в преобразовании силы, приложенной к испытуемому образцу, в электрический сигнал, передающийся в электронный блок управления. Управление всеми операциями систем серии 8800 производится с компьютера с использованием программного обеспечения, позволяющего в автоматическом режиме осуществлять измерения, запись результатов измерений в графической форме, а также в форме различных протоколов.
Встроенный датчик перемещения представляет собой электромагнитный преобразователь, регистрирующий высоту перемещения подвижного поршня и активных захватов. Перемещение поршня является мерой изменения линейных размеров испытуемого образца.
Системы серии 8800 могут комплектоваться рядом дополнительных датчиков силы модели Dynacell (наибольшие предельные нагрузки: 250 Н; 1 кН; 5 кН; 10 кН; 25 кН; 50 кН; 100 кН; 250кН; 500 кН; 1000 кН; 2500 кН в зависимости от модификации), большим количеством различных захватов и приспособлений для испытаний, а также дополнительных, высокоточных, навесных, контактных датчиков деформации серии 2600.
Системы серии 8800 изготавливаются в 11 модификациях, отличающихся максимальными предельными нагрузками, габаритными размерами и массой. Модификации 8841, 8842, 8871, 8872, 8874 являются настольным вариантом, имеют две направляющие колонны, датчик силы крепится на подвижном поршне. Модификации 8801, 8802, 8803 являются напольным вариантом, имеют две направляющие колонны, датчик силы крепится на неподвижной траверсе. Модификации 8804, 8805 и 8806 являются напольным вариантом, имеют четыре направляющих колонны, датчик силы крепится на неподвижной траверсе.
При этом системы серии 8800 могут поставляться только с автоматизированным управлением.
В комплект поставки входят :
- система для измерения параметров испытаний серии 8800 ( модификация по заказу);
- комплекты кабелей присоединительных, захватов и зажимов;
- персональный компьютер и программное обеспечение (по заказу);
- руководство по эксплуатации;
- методика поверки.
Наименование характеристики |
Значение характеристик |
Наибольшая предельная нагрузка (в зависимости от модификации), |
5; 10; 25; 50; 100; 250; 500; |
кН |
1000; 2500 |
Пределы допускаемой относительной погрешности измерения на- |
±0,5 |
грузки, % | |
Максимальное перемещение поршня, мм: - для модификации 8871, 8872, 8874 |
±50 |
- для модификации 8801 |
±50; ±75 |
- для модификации 8802 |
±50; ±75 |
- для модификации 8803, 8804, 8805, 8806 |
±50; ±125 |
Пределы допускаемой погрешности перемещения поршня, мм |
±0,02 |
Условия эксплуатации: - температура окружающей среды, °С |
от плюс 10 до плюс 38 |
- относительная влажность, % |
от 30 до 95 |
Модификация |
Г абаритные размеры (ВхШхД), мм |
Масса, кг |
Потребляемая мощность, Вт |
Электропитание, В |
Максимальная высота рабочего пространства, мм* |
8871 |
2331 x 815 x 483 |
287 |
2400 |
220 |
1067 |
8872 |
2331 x 815x483 |
287 |
2400 |
220 |
1067 |
8874 |
2659 x 815 x 483 |
327 |
2400 |
220 |
1033 |
8801 |
2778 x 920 x 546 |
620 |
5500 |
380 |
1488 |
8802 |
3650x1060x1120 |
1330 |
11000 |
380 |
1639 |
8803 |
4115x1270x1220 |
2450 |
15000 |
380 |
2040 |
8804 |
4235x1080x1000 |
2952 |
18500 |
380 |
2136 |
8805 |
4470x1325x1220 |
4900 |
30000 |
380 |
2277 |
8806 |
5175x1500x1500 |
10000 |
45000 |
380 |
2417 |
* - рабочая зона испытаний по вертикальной оси равна расстоянию между верхней поверхностью опорной плиты и нижней поверхностью подвижной траверсы, исключая датчик нагрузки, захваты и зажимы.
