Номер по Госреестру СИ: 43602-10
43602-10 Системы для измерения параметров испытаний
(5900)
Назначение средства измерений:
Системы для измерения параметров испытаний серии 5900 (далее - системы серии 5900) предназначены для измерений силы и изменений линейных размеров образцов различных материалов, включая металлы, строительные, полимерные и текстильные материалы, изделия из дерева, стекла, керамики, на растяжение, сжатие, изгиб, трение, отслаивание, раздирание, срез.
Внешний вид.
Системы для измерения параметров испытаний

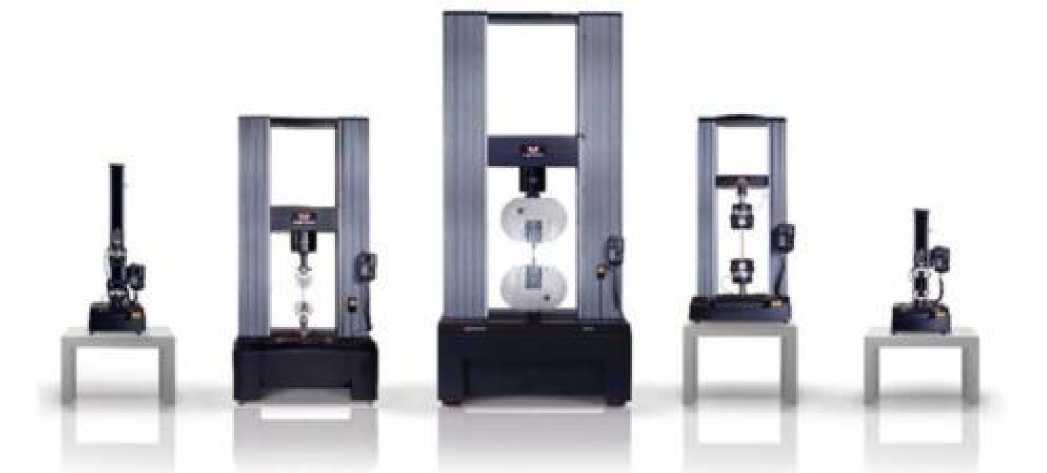

Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 07.05.2020
Номер записи - 131928
ID в реестре СИ - 354328
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
5900, мод.5944, 5900, мод. 5985, 5900, мод. 5982, 5900, мод. 5969, 5900, INSTRON модификации 5985, 5900 модификация 5984, 5900 модификация 5969, 5900 модификация 5966, 5900 модификация 5965, 5900 модификация 5943, 5900 модификации 5982, 5900 мод. 5989, 5900 мод. 5984, 5900 мод. 5969, 5900 мод. 5965 ; датчик 5N №107716;5КN №01642, 5900 мод. 5965, 5900, 5 982, 3369 (принадлежит 010),
Производитель
Изготовитель - Фирма "Instron - division of ITW Limited"
