Номер по Госреестру СИ: 71145-18
71145-18 Манометры показывающие
(АВВ мод. AISI 316)
Назначение средства измерений:
Манометры показывающие АВВ модели AISI 316 (далее - манометры) предназначены для измерений избыточного давления жидкости, пара и газа.
Внешний вид.
Манометры показывающие

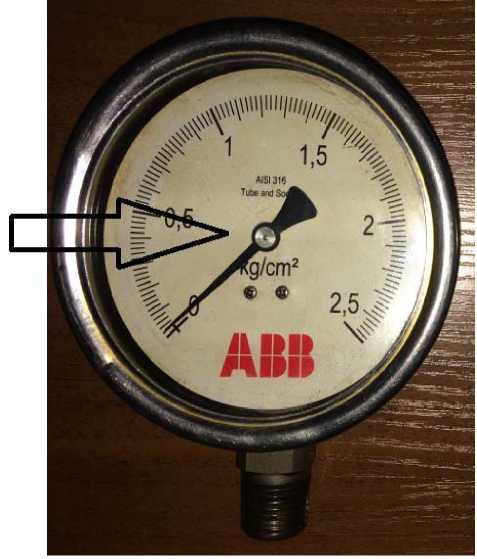

Рисунок № 1
Внешний вид.
Манометры показывающие

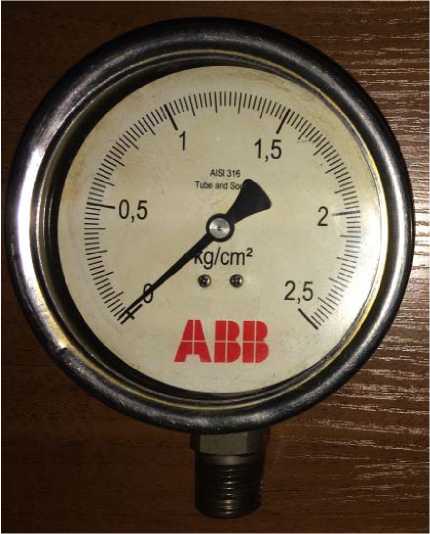

Рисунок № 2
Общие сведения
Дата публикации - 14.12.2021
Срок свидетельства -
Номер записи - 167224
ID в реестре СИ - 396108
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ITEC, EN-837-1, CITEC, AIST316, AISI361L, AISI316L FMC, AISI316L, AiSi3162, AISI316, AISI-316, AISI 316SS, AISI 316L, AISI 316, AISI, ABB, 71145-18L FMC, 316l, 316 L, 316,
Производитель
Изготовитель - Фирма "ABB Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 777
Выдано извещений - 16
Кол-во периодических поверок - 624
Кол-во средств измерений - 453
Кол-во владельцев - 51
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 661 дн.
Приказы РСТ, где упоминается данный тип СИ
№977 от 2018.05.21 Об утверждении типов средств измерений
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№777 от 2025.04.21 Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Манометры показывающие (АВВ мод. AISI 316)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14102-04 01.01.2015 |
Анализаторы упругости паров, PPA4100RVP Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17869-05 01.04.2010 |
Трансформаторы тока встроенные, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
8 лет | |
|
17869-10 01.08.2015 |
Трансформаторы тока встроенные, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
21538-07 01.06.2012 |
Хроматографы газовые промышленные, PGC 2000, PGC 2002, PGC 2005, PGC 2007 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
47679-11 19.08.2026 |
Хроматографы газовые промышленные, PGC 5000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
47679-11 05.09.2016 |
Хроматографы газовые промышленные, PGC 5000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49066-12 14.02.2017 |
Трансформаторы тока, GCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49067-12 14.02.2017 |
Трансформаторы тока, PSG Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
50447-12 |
Хроматограф газовый промышленный для анализа природного газа, NGC 8206 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51983-12 03.11.2022 |
Хроматографы газовые промышленные, PGC 5000A/PGC 5007B Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54554-13 16.08.2018 |
Уровнемеры радарные волноводные, MT мод. MT5000, MT5100, MT5200 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
54555-13 09.07.2024 |
Уровнемеры магнитострикционные, AT мод. AT100, AT100S, AT200, AT500, AT600 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57935-14 22.07.2019 |
Хроматографы газовые промышленные, PGC 2002 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61211-15 |
Трансформаторы тока, 1-417-048-P11021, 1-417-048-K11020 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
61250-15 12.10.2025 |
Уровнемеры лазерные, LM 80 и LM 200 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63670-16 06.04.2026 |
Фурье-спектрометры инфракрасные, ABB мод. MB3000, MB3600, TALYS, FTPA2000-404, FTPA2000-460, FTPA2000-260, FTPA2000-PT260, FTPA2000-HP260, FTPA2000-HP260X Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67358-17 02.05.2027 |
Хроматографы газовые промышленные, PGC5009 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67779-17 09.06.2022 |
Трансформаторы тока, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
16 лет |
|
71145-18 |
Манометры показывающие, АВВ мод. AISI 316 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
72082-18 03.08.2024 |
Хроматографы газовые промышленные специализированные, NGC8206, NGC8207, NGC8208, NGC8209 и NGC8106 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72210-18 24.08.2024 |
Хроматографы, PGC1000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77138-19 26.12.2024 |
Уровнемеры лазерные, LLT100 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
86664-22 |
Анализаторы фотометрические промышленные, PIR3502 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78990-20 28.08.2025 |
Уровнемеры магнитострикционные, LMT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Манометры показывающие (АВВ мод. AISI 316)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 61 | 0 | 55 | 0 | 47 | 0 | 46 | |||
| ООО "ГАЗПРОМ ТРАНСГАЗ МОСКВА" (RA.RU.311721) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТОМСКНЕФТЕХИМ" (1471) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 9 | 0 | 9 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 24 | 0 | 22 | 6 | 24 | 0 | 22 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "РКСМЕТРПРИБОР" (1457) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ВЛАДИМИРСКИЙ ЗАВОД "ЭТАЛОН" (RA.RU.311255) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 58 | 0 | 58 | 0 | 58 | 0 | 58 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ЦЭСНА" (RA.RU.312897) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 14 | 0 | 14 | 0 | 9 | 0 | 9 | ||
| ООО "ПМ" (RA.RU.312573) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 92 | 69 | 23 | 0 | 92 | 69 | 23 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 40 | 0 | 40 | 0 | 40 | 0 | 40 | |||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 14 | 0 | 14 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 18 | 0 | 18 | 0 | 8 | 0 | 8 | |||
| АО "СИБУРТЮМЕНЬГАЗ" (RA.RU.312772) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 8 | 0 | 8 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 43 | 0 | 43 | 3 | 43 | 0 | 43 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 22 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 8 | 0 | 0 | 0 | 8 | 0 | 0 | ||
| ООО "М-ГИДРОДИНАМИКА" (RA.RU.320051) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 46 | 0 | 29 | 0 | 46 | 0 | 29 | |||
| ООО "ИНЖЕНЕРНОЕ БЮРО АЛЬФА" (RA.RU.311395) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 10 | 0 | 10 | 0 | 4 | 0 | 4 | ||
| АО "БАЗ" (RA.RU.311351) | 34 | 0 | 34 | 0 | 34 | 0 | 34 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 38 | 0 | 38 | 0 | 36 | 0 | 36 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ЛОЦМАНГРУПП" (RA.RU.312197) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "КНПЗ" (RA.RU.310599) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ЕМС" (RA.RU.314181) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ДЦМ МОСК ЖД ОАО «РЖД» (RA.RU.310555) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 20 | 0 | 20 | 5 | 20 | 0 | 20 | |||
| ФБУ "ЛУГАНСКИЙ ЦСМ" (RA.RU.314891) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ИНК" (RA.RU.312798) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "АДМИРАЛТЕЙСКИЕ ВЕРФИ" (RA.RU.311379) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Манометры показывающие (АВВ мод. AISI 316)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
274 | 4025 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
128 | 4025 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
125 | 4025 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
8694 | 4025 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
10903 | 4025 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам показывающим АВВ модели AISI 316
ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4Ч04 Па»
Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Мановакуумметр грузопоршневой МВП-2,5. Регистрационный номер в Федеральном информационном фонде № 1652-99.
Манометры избыточного давления грузопоршневые МП 60. Регистрационный номер в Федеральном информационном фонде № 31703-06.
Манометры избыточного давления грузопоршневые МП 600. Регистрационный номер в Федеральном информационном фонде № 31703-06.
Манометры грузопоршневые МП 2500. Регистрационный номер в Федеральном информационном фонде № 31703-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска, наносится на манометр в соответствии с рисунком 2.
Изготовитель
«ABB Inc.», США
Адрес: 843 North Jefferson Street, Lewisburg WV 24901, USA
Заявитель
Публичное Акционерное Общество «Нижнекамснефтехим» (ПАО «Нижнекамснефтехим») ИНН 1651000010
Адрес: 423570, Республика Татарстан, г. Нижнекамск, Промзона, ПАО «Нижнекамснефтехим»
Телефон (факс): (8555) 37-74-42
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Телефон (факс): (843) 291-08-33
E-mail: isp13@tatcsm.ru
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины (трубка Бурдона), один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки относительно шкалы манометра.
Конструктивно, манометр представляют собой прибор, состоящий из измерительного механизма (трубка Бурдона), шкалы (циферблата) с показывающей стрелкой в цилиндрическом корпусе. Для подсоединения к магистрали давления внизу или сзади корпуса расположен резьбовой штуцер с гайкой «под ключ». Все элементы манометров, контактирующие с измеряемой средой, изготовлены из материалов, которые обеспечивают высокую степень защиты от коррозии, в том числе, в агрессивной среде. Для сглаживания пульсации измеряемого давления и повышения виброустойчивости конструкцией манометра предусмотрена возможность заполнения пространства между циферблатом и стеклом корпуса манометра демпфирующей жидкостью. Манометры имеют одношкальное исполнение.
Общий вид манометров представлен на рисунке 1.
Обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид манометров показывающих АВВ модели AISI 316
Рисунок 2 - Обозначение места нанесения знака поверки на манометры
Программное обеспечение отсутствует.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Манометры показывающие АВВ модели AISI 316 |
АВВ модели AISI 316, зав. №№ 54, 112, 114, 150, 217, 279, 310, 591, 676, 1402, 1511, 4012, 4013, 4014, 10402, 10479, 21041, 21043, 36517, 41102, 104003, 104005, 104410, 141103, 160907, 210404, 210414, 210458, 210461, 2104013, 2104126, 2104211, 2104250 |
33 |
|
Манометры показывающие АВВ модели AISI 316. Руководство по эксплуатации. |
- |
1 |
|
Манометры показывающие АВВ модели AISI 316. Паспорт. |
- |
33 |
Таблица 1 - Метрологические характеристики манометров
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления, кПа (кг/см2) АВВ модели AISI 316, зав. №№ 54, 112, 150, 217, 279, 676, 1511, 4012, 4013, 4014, 10402, 10479, 21041, 21043, 104410,160907, 210414, 210458, 2104013, 2104126, 2104211, 2104250. |
от 0 (0) до 245,1663 (2,5) |
|
Диапазон измерений давления, МПа (кг/см2) АВВ модели AISI 316, зав. №№ 114, 310, 591, 1402, 36517, 141103, 210404, 210461. |
от 0 (0) до 2,451663 (25) |
|
Диапазон измерений давления, кПа (кг/см2) АВВ модели AISI 316, зав. №№ 41102, 104005 |
от 0 (0) до 392,266 (4) |
|
Диапазон измерений давления, кПа (кг/см2) АВВ модели AISI 316, зав. № 104003 |
от 0 (0) до 980,665 (10) |
|
Пределы допускаемой приведенной основной погрешности, выраженной в процентах от диапазона измерений, % |
±2,5 |
Таблица 2 - Основные технические характеристики манометров
|
Наименование характеристики |
Значение |
|
Тип рабочей измеряемой среды |
газ / жидкость / пар |
|
Присоединение |
G 1/2", М20х1,5 |
|
Максимальная температура рабочей среды, °С |
+150 |
|
Диаметр, мм, не более |
100 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -50 до +60 |
|
- относительная влажность при температуре + 30 °С, % |
от 30 до 85 |
|
- атмосферное давление, кПа |
от 84 до 107 |
