Сведения о средстве измерений: 86664-22 Анализаторы фотометрические промышленные

Номер по Госреестру СИ: 86664-22
86664-22 Анализаторы фотометрические промышленные
(PIR3502)

Назначение средства измерений:
Анализаторы фотометрические промышленные PIR3502 (далее - анализаторы) предназначены для непрерывных автоматических измерений объемной доли оксида углерода СО, диоксида углерода СО2, водяных паров Н2О и органических веществ в технологических газовых средах и в воздухе промышленных предприятий.

сертификация программного обеспечения

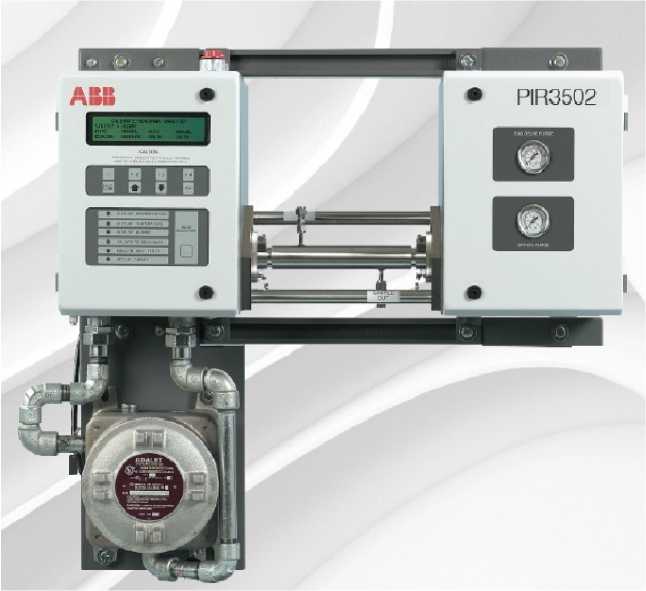

Внешний вид. Анализаторы фотометрические промышленные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы фотометрические промышленные
Рисунок № 1

Общие сведения

Дата публикации - 03.09.2022
Срок свидетельства -
Номер записи - 188641
ID в реестре СИ - 1401784
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Фирма "ABB Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2186 от 2022.09.01 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Анализаторы фотометрические промышленные (PIR3502)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
86664-22 Анализаторы фотометрические промышленные (PIR3502)
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
88019-23 Газоанализаторы поточные (ЭкоСпектр)
Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР") (РОССИЯ Московская обл., г. Дубна)

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
14102-04
01.01.2015
Анализаторы упругости паров, PPA4100RVP
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
17869-05
01.04.2010
Трансформаторы тока встроенные, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
8 лет
17869-10
01.08.2015
Трансформаторы тока встроенные, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
21538-07
01.06.2012
Хроматографы газовые промышленные, PGC 2000, PGC 2002, PGC 2005, PGC 2007
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
47679-11
19.08.2026
Хроматографы газовые промышленные, PGC 5000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
47679-11
05.09.2016
Хроматографы газовые промышленные, PGC 5000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
49066-12
14.02.2017
Трансформаторы тока, GCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49067-12
14.02.2017
Трансформаторы тока, PSG
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
50447-12

Хроматограф газовый промышленный для анализа природного газа, NGC 8206
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
51983-12
03.11.2022
Хроматографы газовые промышленные, PGC 5000A/PGC 5007B
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
54554-13
16.08.2018
Уровнемеры радарные волноводные, MT мод. MT5000, MT5100, MT5200
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
54555-13
09.07.2024
Уровнемеры магнитострикционные, AT мод. AT100, AT100S, AT200, AT500, AT600
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
57935-14
22.07.2019
Хроматографы газовые промышленные, PGC 2002
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
61211-15

Трансформаторы тока, 1-417-048-P11021, 1-417-048-K11020
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
61250-15
12.10.2025
Уровнемеры лазерные, LM 80 и LM 200
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
63670-16
06.04.2026
Фурье-спектрометры инфракрасные, ABB мод. MB3000, MB3600, TALYS, FTPA2000-404, FTPA2000-460, FTPA2000-260, FTPA2000-PT260, FTPA2000-HP260, FTPA2000-HP260X
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67358-17
02.05.2027
Хроматографы газовые промышленные, PGC5009
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67779-17
09.06.2022
Трансформаторы тока, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
16 лет
71145-18

Манометры показывающие, АВВ мод. AISI 316
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
72082-18
03.08.2024
Хроматографы газовые промышленные специализированные, NGC8206, NGC8207, NGC8208, NGC8209 и NGC8106
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72210-18
24.08.2024
Хроматографы, PGC1000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
77138-19
26.12.2024
Уровнемеры лазерные, LLT100
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
86664-22

Анализаторы фотометрические промышленные, PIR3502
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
78990-20
28.08.2025
Уровнемеры магнитострикционные, LMT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
5 лет

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы поточные (ЭкоСпектр)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311499)
РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки Газоанализаторы поточные (ЭкоСпектр)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы имеют встроенное программное обеспечение (далее - ПО) со следующими функциями:

    • - управление компонентами анализатора, выполнение самопроверки;

    • - сбор, обработка и передача измерительной информации;

    • - отображение результатов измерений и графических представлений настроенных параметров;

    • - контроль состояния анализатора, сигнализация о неисправностях.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014

    Влияние программного обеспечения учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 2.

    Таблица 1- Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    LOCAL FP

    Номер версии (идентификационный номер) ПО

    V024.01

    Идентификационное наименование ПО

    VISTANET

    Номер версии (идентификационный номер) ПО

    V049-++

    Идентификационное наименование ПО

    CALC MATH

    Номер версии (идентификационный номер) ПО

    V055-1D

    Идентификационное наименование ПО

    REMOTE

    Номер версии (идентификационный номер) ПО

    V051-++

    Идентификационное наименование ПО

    CONTROL

    Номер версии (идентификационный номер) ПО

    V056-1C

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    CALC MATH

    Номер версии (идентификационный номер) ПО

    V054-1A


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации раздел 3 «Работа».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

    ГОСТ 8.547-2009. Государственная система обеспечения единства измерений Государственная поверочная схема для средств измерений влажности газов;

    Техническая документация фирмы-изготовителя «ABB Inc.», Канада.

    Правообладатель

    Фирма «ABB Inc.», Канада.

    Юридический адрес: 843, North Jefferson Street, Lewisburg WV 24901, USA

    Фактический адрес: 3400, rue Pierre-Ardouin. (Quebec. QC G1P OB2, Canada

    Телефон: +1(304) 647-4358-77

    Факс: +1(304) 645-42-36

    Web-сайт: www.abb.com/analytical

    E-mail: analyzelt@us.abb.com

    Изготовитель

    Фирма «ABB Inc.», Канада.
    Юридический адрес: 843, North Jefferson Street, Lewisburg WV 24901, USA
    Фактический адрес: 3400, rue Pierre-Ardouin. Quebec, QC G1P OB2, Canada
    Телефон: +1(304) 647-4358-77
    Факс: +1(304) 645-42-36
    Web-сайт: www.abb.com/analytical
    E-mail: analyzelt@us.abb.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Телефон: (495) 437-55-77
    Факс: (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    Фирма «ABB Inc.», Канада.
    Юридический адрес: 843, North Jefferson Street, Lewisburg WV 24901, USA
    Фактический адрес: 3400, rue Pierre-Ardouin. (Quebec. QC G1P OB2, Canada
    Телефон: +1(304) 647-4358-77
    Факс: +1(304) 645-42-36
    Web-сайт: www.abb.com/analytical
    E-mail: analyzelt@us.abb.com

    Принцип действия анализаторов - фотометрический, принцип действия основан на поглощении молекулами определяемого компонента излучения в инфракрасной (ИК) области спектра в диапазоне от 0,8 до15 мкм. В зависимости от заводских настроек, измерения могут быть выполнены с применением нескольких длин волн, характеристических для целевых определяемых компонентов.

    Конструктивно анализаторы состоят из трех базовых узлов: корпуса источника излучения, обогреваемого узла измерительной (оптической) ячейки и корпуса детектора.

    Корпус источника излучения содержит узел источника, узел оптического фильтра, плату питания источника, силовой трансформатор и дополнительные регуляторы продувки и манометры. В анализаторе установлены два стандартных источника ИК излучения: платиновый и вольфрамовый, для применения в разных диапазонах длин волн. Узел оптического фильтра (контролируемый по температуре), расположенный непосредственно перед источником излучения, состоит из объектива и диска с фильтрами (4-мя или 8-ю, в зависимости от задачи), приводимого в движение с помощью электродвигателя модулятора. Узел измерительной ячейки оборудован коммуникациями для отбора проб и может поддерживать температуру пробы до плюс 150 оС. Тип ячейки подбирают в зависимости от аналитической задачи. В корпусе детектора установлены электронные компоненты, узел детектора и калибровочный фильтр (опция). На лицевой панели расположен жидкокристаллический дисплей, клавиши управления, и панель выбора режима.

    Анализатор выполнен во взрывозащищенном исполнении, при необходимости может быть оборудован системой продувки.

    Маркировка: заводской номер и другая информация нанесены на боковую панель анализатора.

    Общий вид СИ представлен на рисунке 1. Пломбирование не предусмотрено.

    Внешний вид. Газоанализаторы поточные (ЭкоСпектр), http://oei-analitika.ru

    Рисунок 1 - Общий вид анализаторов фотометрических промышленных PIR3502



    Таблица 2 - Метрологические характеристики зав. №№ 3К430000008808, 3К430000008809

    Наименование характеристики

    Значение

    Объемная доля, %:

    Диапазон показаний

    Диапазон измерений

    Пределы допускаемой приведенной к диапазону погрешности, %

    оксида углерода (СО)

    от 0 до 1,00

    от 0 до 1,00

    ±4

    диоксида углерода (СО2)

    от 0 до 1,00

    от 0 до 1,00

    ±4

    н-бутана (н-С4Ню)

    от 0 до 2,50

    от 0 до 2,5

    ±4

    влаги (НзО)1)

    от 0 до 5,00

    от 0 до 2,5 % (от 0 до 25000 млн-1)

    ±10

    1) Пересчет значений температуры точки росы, оС, в значения объемной доли влаги, млн-1, - по приложению Б ГОСТ 8.547-2009

    Таблица 3 - Метрологические характеристики зав. №№ 3К430000008811

    Наименование характеристики

    Значение

    Объемная доля, %:

    Диапазон показаний

    Диапазон измерений

    Пределы допускаемой приведенной к диапазону погрешности, %

    оксида углерода (СО)

    от 0 до 3,0

    от 0 до 3,0

    ±4

    диоксида углерода (СО2)

    от 0 до 3,0

    от 0 до 3,0

    ±4

    н-бутана (н-С4Ню)

    от 0 до 1,00

    от 0 до 1,00

    ±4

    пропилена (СэНб)1)

    -

    от 0 до 75

    ±15

    пропилена в пересчете на малеиновый ангидрид (С4Н20э)1)

    от 0 до 2,00

    -

    -

    1) Градуировка выполнена по пропилену, показания анализатора в пересчете на малеиновый ангидрид (в соответствии с заводской калибровкой объемная доля 75 % пропилена соответствует объемной доле 1,98 % малеинового ангидрида). Поверочный компонент - пропилен.

    Таблица 4 - Метрологические характеристики зав. № 3К430000008812

    Наименование характеристики

    Значение

    Диапазон показаний

    Диапазон измерений

    Пределы допускаемой приведенной к диапазону погрешности, %

    Объемная доля влаги (Н2О), %

    от 0 до 5,00

    от 0 до 2,5 % (от 0 до 25000 млн-1)

    ±10

    1) Пересчет значений температуры точки росы, оС, в значения объемной доли влаги, млн-1, - по приложению Б ГОСТ 8.547-2009

    Таблица 5 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока. Г ц

    220 от 45 до 66

    Потребляемая мощность, Вт, не более

    690

    Габаритные размеры, мм, не более:

    - высота

    1730

    - ширина

    492

    - глубина

    254

    Масса, кг, не более

    50

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от +0 до +45

    от 30 до 90

    101,3±4

    Средний срок службы, лет

    10

    Маркировка взрывозащиты:

    1 Ex d [ib] ib px IIB+H2

    T4...T2 Gb X


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
