Сведения о средстве измерений: 61250-15 Уровнемеры лазерные

Номер по Госреестру СИ: 61250-15
61250-15 Уровнемеры лазерные
(LM 80 и LM 200)

Назначение средства измерений:
Уровнемеры лазерные LM 80 и LM 200 предназначены для бесконтактного измерения уровня и расстояния, до гранулированных твердых материалов и непрозрачных жидкостей.

сертификация программного обеспечения
Внешний вид. Уровнемеры лазерные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры лазерные
Рисунок № 1

Общие сведения

Дата публикации - 12.03.2024
Срок свидетельства - 12.10.2025
Номер записи -
ID в реестре СИ - 374630
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, мод. LM 80, LM80, LM 80,

Производитель

Изготовитель - Фирма "ABB Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 43
Выдано извещений - 0
Кол-во периодических поверок - 29
Кол-во средств измерений - 20
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Уровнемеры лазерные (LM 80 и LM 200)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
14102-04
01.01.2015
Анализаторы упругости паров, PPA4100RVP
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
17869-05
01.04.2010
Трансформаторы тока встроенные, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
8 лет
17869-10
01.08.2015
Трансформаторы тока встроенные, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
21538-07
01.06.2012
Хроматографы газовые промышленные, PGC 2000, PGC 2002, PGC 2005, PGC 2007
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
47679-11
19.08.2026
Хроматографы газовые промышленные, PGC 5000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
47679-11
05.09.2016
Хроматографы газовые промышленные, PGC 5000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
49066-12
14.02.2017
Трансформаторы тока, GCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49067-12
14.02.2017
Трансформаторы тока, PSG
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
50447-12

Хроматограф газовый промышленный для анализа природного газа, NGC 8206
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
51983-12
03.11.2022
Хроматографы газовые промышленные, PGC 5000A/PGC 5007B
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
54554-13
16.08.2018
Уровнемеры радарные волноводные, MT мод. MT5000, MT5100, MT5200
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
54555-13
09.07.2024
Уровнемеры магнитострикционные, AT мод. AT100, AT100S, AT200, AT500, AT600
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
57935-14
22.07.2019
Хроматографы газовые промышленные, PGC 2002
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
61211-15

Трансформаторы тока, 1-417-048-P11021, 1-417-048-K11020
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
61250-15
12.10.2025
Уровнемеры лазерные, LM 80 и LM 200
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
63670-16
06.04.2026
Фурье-спектрометры инфракрасные, ABB мод. MB3000, MB3600, TALYS, FTPA2000-404, FTPA2000-460, FTPA2000-260, FTPA2000-PT260, FTPA2000-HP260, FTPA2000-HP260X
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67358-17
02.05.2027
Хроматографы газовые промышленные, PGC5009
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67779-17
09.06.2022
Трансформаторы тока, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
16 лет
71145-18

Манометры показывающие, АВВ мод. AISI 316
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
72082-18
03.08.2024
Хроматографы газовые промышленные специализированные, NGC8206, NGC8207, NGC8208, NGC8209 и NGC8106
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72210-18
24.08.2024
Хроматографы, PGC1000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
77138-19
26.12.2024
Уровнемеры лазерные, LLT100
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
86664-22

Анализаторы фотометрические промышленные, PIR3502
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
78990-20
28.08.2025
Уровнемеры магнитострикционные, LMT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
5 лет

Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку. Статистика представлена в виде графиков и таблиц.

Бесплатный

Кто поверяет Уровнемеры лазерные (LM 80 и LM 200)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НМОП"
(RA.RU.311359)
  • Нет модификации
  • мод. LM 80
  • 5 5 0 0 5 5 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • 5 0 0 0 0 0 0
    ООО "ПРОММАШ ТЕСТ"
    (RA.RU.311368)
  • LM 80
  • 2 2 0 0 2 2 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • нет модификации
  • LM 80
  • LM80
  • 22 0 21 0 17 0 17
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • LM 80
  • 1 1 0 0 1 1 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • LM 80
  • 5 0 5 0 4 0 4
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • LM 80
  • 3 0 3 0 3 0 3

    Стоимость поверки Уровнемеры лазерные (LM 80 и LM 200)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    10600 6709
    ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева
    Республика Татарстан
    4800 6709
    ФБУ УРАЛТЕСТ
    Свердловская область
    4726 6709

    Программное обеспечение

    Программное обеспечение (ПО) уровнемеров лазерных служит для преобразования измеренного расстояния в токовый выход 4-20 мА или в цифровой выход, для настройки опций, связанных с аналоговым выходом 4-20 мА и релейными выходами. ПО позволяет настраивать параметры для фильтрации, сглаживания и адаптации к условиям применения уровнемеров.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    LM Family Rev 2 22.hex

    Номер версии (идентификационный номер)

    Rev2 22

    ПО

    Цифровой идентификатор ПО (MD5)

    e9e4d49d77cd789b0313 0c24b18c7e27

    Другие идентификационные данные

    Метрологические характеристики уровнемеров нормированы с учетом влияния программного обеспечения.

    Уровень защиты программного обеспечения уровнемеров от непреднамеренных и

    преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция уровнемеров исключает возможность несанкционированного влияния на ПО уровнемеров и измерительную информацию, включая механическое опломбирование.


    Знак утверждения типа

    Знак утверждения типа

    наносится на центральную часть лицевой панели уровнемеров флексографским способом и в центр титульного листа руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    изложено в руководстве по эксплуатации «Уровнемеры лазерные LM80» и «Уровнемеры лазерные LM200»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к уровнемерам лазерным LM 80 и LM 200

    1. ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.

    2. Техническая документация фирмы «ABB Inc.», Канада.

    Поверка

    Поверка

    осуществляется согласно МП 2511/0023-2007 «Инструкция. ГСИ. Уровнемеры лазерные LM. Методика поверки.», утверждена ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» в марте 2007 г.

    Основные средства поверки:

    - Установка поверочная 1- го разряда в диапазоне 0,01 - 20 м и погрешностью не более ± 0,3 мм.


    Изготовитель

    Фирма «ABB Inc.» 585 Blvd Charest E, Suite 300 Quebec, QC G1K 9H4 Canada

    Испытательный центр

    : Федеральное государственное унитарное предприятие
    «Всероссийский научно-исследовательский институт расходометрии» ФГУП «ВНИИР»
    420088, г. Казань, ул. 2-я Азинская, 7А
    Тел. (843) 272-70-62, факс: (843) 272-00-32
    http://www.vniir.org
    e-mail: office@vniir.org

    Принцип действия уровнемеров основан на измерении интервала времени между излучением и получением отраженного от поверхности контролируемой среды лазерного импульса.

    Корпус уровнемеров выполнен в виде цилиндра. В уровнемерах используются два лазерных источника излучения: инфракрасный импульсный, используемый для измерения уровня и расстояния, и видимый, красный лазерный указатель, указывающее место, до которого измеряется расстояние. В передней части корпуса имеются два встроенных окна оптического приемника и измерительного лазера. Для предотвращения оседания пыли на окнах уровнемера используется защитная пылевая трубка (поставляется по требованию заказчика).

    Настройка уровнемеров и отображение результатов измерений обеспечивается с помощью устройства связи и конфигурации с локальным дисплеем (LCD2) (поставляется по требованию заказчика), либо с помощью персонального компьютера через девятипиновый разъем DB9, порт RS-232.

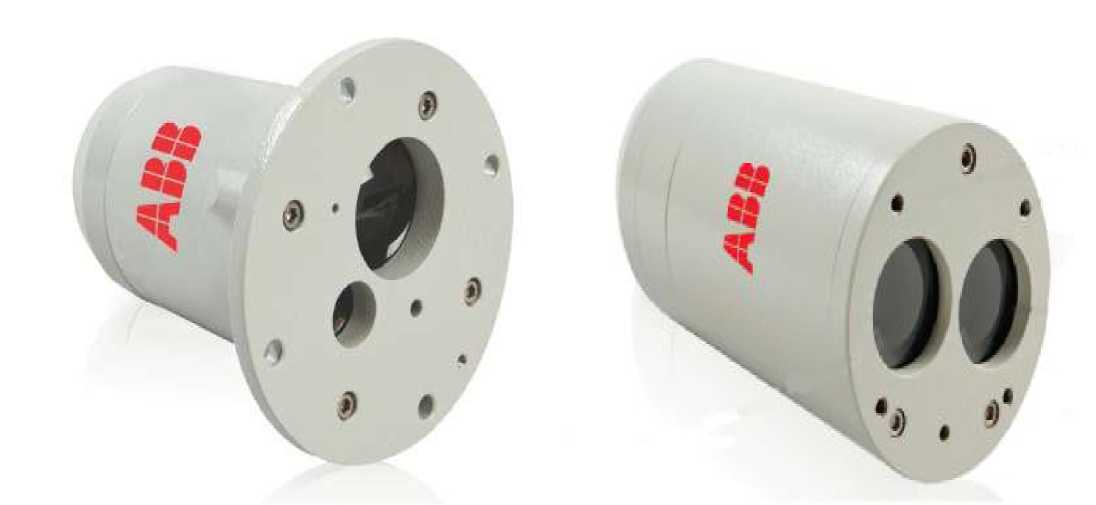

    Внешний вид. Уровнемеры лазерные (LM 80 и LM 200), http://oei-analitika.ru

    LM 80                                LM 200

    Рисунок 1 - Общий вид уровнемеров лазерных LM 80 и LM 200

    Для защиты от несанкционированного доступа место соединения корпуса уровнемера с клеммной коробкой пломбируется самоклеющейся пломбой. Материал самоклеющейся пломбы, разрушаемый при повороте крышки клеммной коробки и при отклеивании, не допускающий повторного наклеивания.


    Таблица 3

    Наименование

    Количество, шт.

    Примечание

    Уровнемер лазерный

    1

    Карманное устройство связи LCD2

    1

    Пылезащитная трубка

    1

    по заказу

    Руководство по эксплуатации

    1

    Паспорт

    1


    Таблица 2

    Наименование характеристики

    LM80

    LM200

    1

    2

    3

    Диапазон измерений, м

    - темные цветные поверхности

    0,5 ... 30

    0,5 ... 40

    - светлые цветные поверхности

    0,5...100

    0,5...190

    Расходимость пучка, град.

    < 0,3

    < 0,2

    Степень защиты корпуса

    IP 66

    Разрешение

    ±10 мм

    ±7 мм со скользящим окном 12 секунд

    Предел допускаемой абсолютной погрешности из-

    ±30 мм

    мерения уровня, не более

    ± 25 мм со скользящим окном 12 секунд

    Напряжение питания, DC, В

    18 -

    32

    Максимальная нагрузка в рабочем режиме, А: пиковый

    0,40

    0,40

    длительно

    0,20

    0,20

    при наличии обогрева оптики: пиковый

    0,52

    0,55

    длительно

    0,32

    0,35

    Аналоговый выход, мА

    4- 20

    Коммуникация для настройки и диагностики

    RS 232

    Реле 2 x SPST программируемые реле, А

    1

    Оптическая апертура, мм

    90

    100

    Масса, кг, не более

    6

    Окончание таблицы 2

    1

    2

    3

    Габаритные размеры 0 х L, мм,

    140х172

    127х303

    Условия эксплуатации:

    Диапазон температуры окружающей среды, °С Диапазон температуры измеряемой среды, °С при наличии обогрева оптики (версии AC, SC), °С Атмосферное давление, кПа

    Диапазон относительной влажности воздуха, %

    от минус 40 до плюс 60 от минус 40 до плюс 60 от минус 40 до плюс 45 от 87 до 106,7 до 100

    Средний срок службы, лет

    25
