Сведения о средстве измерений: 77138-19 Уровнемеры лазерные

Номер по Госреестру СИ: 77138-19
77138-19 Уровнемеры лазерные
(LLT100)

Назначение средства измерений:
Уровнемеры лазерные LLT100 предназначены для бесконтактного измерения уровня и расстояния, до гранулированных и порошкообразных твердых материалов и жидкостей.

сертификация программного обеспечения
Внешний вид. Уровнемеры лазерные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры лазерные
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства - 26.12.2024
Номер записи -
ID в реестре СИ - 1010850
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "ABB Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3351 от 2019.12.26 Об утверждении типов средств измерений 58

Наличие аналогов СИ: Уровнемеры лазерные (LLT100)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
14102-04
01.01.2015
Анализаторы упругости паров, PPA4100RVP
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
17869-05
01.04.2010
Трансформаторы тока встроенные, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
8 лет
17869-10
01.08.2015
Трансформаторы тока встроенные, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
21538-07
01.06.2012
Хроматографы газовые промышленные, PGC 2000, PGC 2002, PGC 2005, PGC 2007
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
47679-11
19.08.2026
Хроматографы газовые промышленные, PGC 5000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
47679-11
05.09.2016
Хроматографы газовые промышленные, PGC 5000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
49066-12
14.02.2017
Трансформаторы тока, GCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49067-12
14.02.2017
Трансформаторы тока, PSG
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
50447-12

Хроматограф газовый промышленный для анализа природного газа, NGC 8206
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
51983-12
03.11.2022
Хроматографы газовые промышленные, PGC 5000A/PGC 5007B
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
54554-13
16.08.2018
Уровнемеры радарные волноводные, MT мод. MT5000, MT5100, MT5200
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
54555-13
09.07.2023
Уровнемеры магнитострикционные, AT мод. AT100, AT100S, AT200, AT500, AT600
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
57935-14
22.07.2019
Хроматографы газовые промышленные, PGC 2002
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
61211-15

Трансформаторы тока, 1-417-048-P11021, 1-417-048-K11020
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
61250-15
12.10.2025
Уровнемеры лазерные, LM 80 и LM 200
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
63670-16
06.04.2026
Фурье-спектрометры инфракрасные, ABB мод. MB3000, MB3600, TALYS, FTPA2000-404, FTPA2000-460, FTPA2000-260, FTPA2000-PT260, FTPA2000-HP260, FTPA2000-HP260X
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67358-17
02.05.2027
Хроматографы газовые промышленные, PGC5009
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67779-17
09.06.2022
Трансформаторы тока, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
16 лет
71145-18

Манометры показывающие, АВВ мод. AISI 316
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
72082-18
03.08.2024
Хроматографы газовые промышленные специализированные, NGC8206, NGC8207, NGC8208, NGC8209 и NGC8106
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72210-18
24.08.2024
Хроматографы, PGC1000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
77138-19
26.12.2024
Уровнемеры лазерные, LLT100
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
86664-22

Анализаторы фотометрические промышленные, PIR3502
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Кто поверяет Уровнемеры лазерные (LLT100)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Уровнемеры лазерные (LLT100)

Организация, регион Стоимость, руб Средняя стоимость
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева
Республика Татарстан
4800 4800

Программное обеспечение

Программное обеспечение уровнемеров лазерных LLT100 служит для преобразования измеренного расстояния в токовый выход 4-20 мА или цифровой выход. Программное обеспечение позволяет настраивать параметры для фильтрации, сглаживания и адаптации к условиям применения уровнемеров.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LLT100

Номер версии (идентификационный номер) ПО

01.01.00

Цифровой идентификатор ПО (MD5)

0xD8C5

Алгоритм расчета цифрового идентификатора

CRC16


Знак утверждения типа

Знак утверждения типа

наносится на корпус уровнемеров методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к уровнемерам лазерным LLT100

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

Техническая документация изготовителя

Поверка

Поверка

осуществляется по документу МП 0753-7-2018 «ГСИ. Уровнемеры лазерные LLT100. Методика поверки», утвержденному ФГУП «ВНИИР» 10.06.2019 г.

Основные средства поверки:

  • - рулетка измерительная металлическая 2 класса точности в диапазоне значений от 0 до 100 м (регистрационный номер 51171-12);

  • - рулетка измерительная металлическая с грузом 2 класса точности в диапазоне значений от 0 до 100 м (регистрационный номер 51171-12);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке уровнемера.


Изготовитель


ABB Inc., Канада
Адрес: 3400, Rue Pierre-Ardouin Quebec ((Quebec) G1P 0B2 Canada
Телефон (факс): +14188772944 (+14188772834)
Web-сайт: www.abb.com

Заявитель


Общество с ограниченной ответственностью «АББ» (ООО «АББ»)
ИНН 7727180430
Адрес: 117335, г. Москва, Нахимовский пр., д. 58
Телефон (факс): +7 (495) 777-22-20 (+7 (495) 777-22-21)
Web-сайт: www.abb.ru
E-mail: kip.a@ru.abb.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): +7 (843) 272-70-62 / 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org

Принцип действия уровнемеров основан на измерении интервала времени между излучением и получением отраженного от поверхности контролируемой среды лазерного импульса.

В уровнемерах используется инфракрасный лазер, создающий невидимый луч, который используется для измерения расстояния.

Настройка уровнемеров и отображение результатов измерений обеспечивается с помощью ЖК-дисплея (поставляется по требованию заказчика), либо с помощью персонального компьютера по протоколу HART.

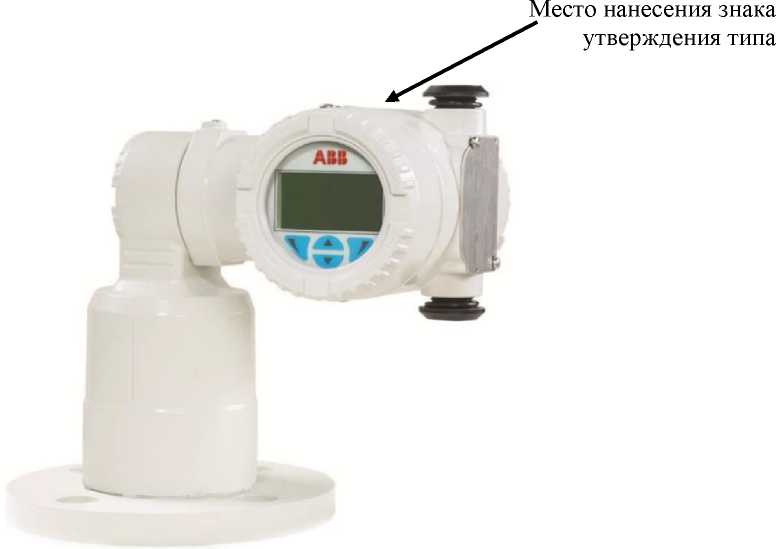

Общий вид уровнемеров лазерных LLT100 представлен на рисунке 1.
