Номер по Госреестру СИ: 57935-14
57935-14 Хроматографы газовые промышленные
(PGC 2002)
Назначение средства измерений:
Хроматографы предназначены для измерений фракционного состава нефти и нефтепродуктов методом хроматографической имитированной дистилляции.

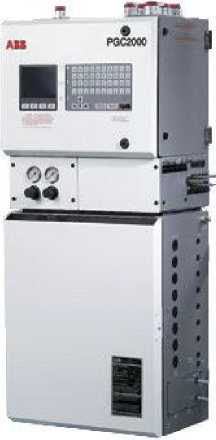

Внешний вид.
Хроматографы газовые промышленные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.07.2019
Номер записи - 148475
ID в реестре СИ - 370875
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
PGC 2002,
Производитель
Изготовитель - Фирма "ABB Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 366 дн.
Приказы РСТ, где упоминается данный тип СИ
№203 от 2019.02.08 О переоформлении свидетельства об утверждении типа средства измерений № 57935 "Станции погодные автоматические AWS310" и внесении изменений в описание типа
№3439 от 2019.12.27 о продлении срока действия свидетельств об утверждении типа средств измерений
№1695 от 2022.07.11 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Хлебобулочные и макаронные изделия" (ТК 003)
Наличие аналогов СИ: Хроматографы газовые промышленные (PGC 2002)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14102-04 01.01.2015 |
Анализаторы упругости паров, PPA4100RVP Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17869-05 01.04.2010 |
Трансформаторы тока встроенные, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
8 лет | |
|
17869-10 01.08.2015 |
Трансформаторы тока встроенные, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
21538-07 01.06.2012 |
Хроматографы газовые промышленные, PGC 2000, PGC 2002, PGC 2005, PGC 2007 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
47679-11 19.08.2026 |
Хроматографы газовые промышленные, PGC 5000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
47679-11 05.09.2016 |
Хроматографы газовые промышленные, PGC 5000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49066-12 14.02.2017 |
Трансформаторы тока, GCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49067-12 14.02.2017 |
Трансформаторы тока, PSG Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
50447-12 |
Хроматограф газовый промышленный для анализа природного газа, NGC 8206 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51983-12 03.11.2022 |
Хроматографы газовые промышленные, PGC 5000A/PGC 5007B Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54554-13 16.08.2018 |
Уровнемеры радарные волноводные, MT мод. MT5000, MT5100, MT5200 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
54555-13 09.07.2023 |
Уровнемеры магнитострикционные, AT мод. AT100, AT100S, AT200, AT500, AT600 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57935-14 22.07.2019 |
Хроматографы газовые промышленные, PGC 2002 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61211-15 |
Трансформаторы тока, 1-417-048-P11021, 1-417-048-K11020 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
61250-15 12.10.2025 |
Уровнемеры лазерные, LM 80 и LM 200 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63670-16 06.04.2026 |
Фурье-спектрометры инфракрасные, ABB мод. MB3000, MB3600, TALYS, FTPA2000-404, FTPA2000-460, FTPA2000-260, FTPA2000-PT260, FTPA2000-HP260, FTPA2000-HP260X Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67358-17 02.05.2027 |
Хроматографы газовые промышленные, PGC5009 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67779-17 09.06.2022 |
Трансформаторы тока, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
16 лет |
|
71145-18 |
Манометры показывающие, АВВ мод. AISI 316 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
72082-18 03.08.2024 |
Хроматографы газовые промышленные специализированные, NGC8206, NGC8207, NGC8208, NGC8209 и NGC8106 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72210-18 24.08.2024 |
Хроматографы, PGC1000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77138-19 26.12.2024 |
Уровнемеры лазерные, LLT100 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
86664-22 |
Анализаторы фотометрические промышленные, PIR3502 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Хроматографы газовые промышленные (PGC 2002)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Хроматографы газовые промышленные (PGC 2002)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
6117 | 6074 |
|
ФБУ Белгородский ЦСМ Белгородская область |
5984 | 6074 |
|
ФБУ Брянский ЦСМ Брянская область |
5236 | 6074 |
|
ФБУ Брянский ЦСМ Брянская область |
5712 | 6074 |
|
ФБУ Владимирский ЦСМ Владимирская область |
5036 | 6074 |
Программное обеспечение
Идентификационные данные по программному обеспечению
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
VistaBASIC |
Sim Dis |
5.0 |
16X2 |
MD5 |
Хроматографы имеют защиту программного обеспечения от преднамеренных или не-
преднамеренных изменений, реализованную средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль). Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Уровень защиты "С" по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены
в соответствующем разделе руководства по эксплуатации на хроматограф.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам газовым промышленным PGC 2002
ГОСТ 26703-93 "Хроматографы аналитические газовые. Общие технические требования и методы испытаний";
ASTM D2887 "Standard Test Method for boiling range distribution of petroleum fractions by gas chromatograph";
ASTM D3710 "Standard Test Method for boiling range distribution of gasoline and gasoline fractions by gas chromatograph";
техническая документация изготовителя "ABB Inc.", США.
Поверка
Поверкаосуществляется по документу МП 57935-14 "Инструкция. Хроматографы газовые промышленные PGC 2002. Методика поверки", разработанному и утвержденному ФГУП «ВНИ-ИМС» 30 апреля 2014 г. и входящему в комплект технической документации.
Основные средства поверки: ГСО №№ 6455-92, 6456-92, 6457-92.
Изготовитель
"ABB Inc.", США.
Адрес: 843 North Jefferson Street, Lewisburg, WV 24901, USA.
Тел. +1 304 647 4358.
Заявитель
ООО "ИНТЕРПРОМПРИБОР".Адрес: 129085, г.Москва, ул. Звездный бульвар д.21, стр.1.
Лист № 4 Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77/437-56-66 E-mail: office@vniims. ru, www. vniims .ru
Принцип действия хроматографов основан на разделении анализируемой пробы на колонке и последующем детектировании компонентов пробы с помощью пламенно - ионизационного детектора (ПИД).
Конструкция приборов позволяет использовать одновременно ПИД и межколоночный детектор (микрокатарометр) для оптимизации распределения компонентов в колонке.
Прибор состоит из аналитического блока и контроллера, смонтированных в одном корпусе. Микропроцессорный контроллер позволяет задавать температуру термостатируемых раздельно дозаторов, детекторов, режим программирования температуры термостата колонок и давления газовых потоков и обрабатывать результаты измерений с регистрацией их на цифровом дисплее и аналоговом регистрирующем устройстве. Предусмотрена передача данных на систему управления.
Аналитический блок представляет собой термостат с размещенными в нем капиллярными колонками, детекторами и дозатором жидких проб.
Хроматографы имеют в изотермическом термостате второй термостат с программированием температуры. Детектор размещен в дополнительном обогреваемом кожухе.
Рис. 1 Фотография общего вида хроматографа.
Результатом измерений является полученная на основе предварительной градуировки прибора зависимость объёмной доли (%) отогнанной пробы от температуры кипения. Хроматограф градуируют в координатах температура кипения компонентов - время удерживания в автоматическом или ручном режиме по смесям углеводородов с известным компонентным составом и соответствующим диапазону измерений диапазоном температур кипения.
Лист № 2 Всего листов 4 Программное обеспечение позволяет анализировать фракционный состав бензинов с максимальной температурой кипения 260оС в соответствии со стандартом ASTM D3710 и фракционный состав нефтепродуктов с максимальной температурой кипения до 420оС в соответствии с ASTM D2887.
Хроматографы газовые промышленные PGC 2002 имеют взрывозащищенное исполнение, тип взрывозащиты 2ExpxdeibIIBT3/H2X.
Хроматограф газовый промышленный PGC 2002. Система подготовки пробы по отдельному заказу. Руководство по эксплуатации.
Методика поверки.
Диапазон измерений (температура кипения углеводородов), оС: до 420
Предел допускаемых значений среднего квадратического отклонения
(повторяемости) температуры отгонки, оС:
для начальной температуры кипения
для температур, соответствующих (5-93)% отгона
для конечной температуры кипения
Пределы допускаемых значений относительного изменения выходного
сигнала хроматографа за 120 часов непрерывной работы, %
Потребляемая мощность, ВА, не более
Габаритные размеры, мм, не более 500х340х1180
Условия эксплуатации:
о
от 0 до плюс 50 до 95
220
-
- температура окружающей среды, С;
-
- относительная влажность в рабочем диапазоне температур, %
-
- напряжение питания, В
