Номер по Госреестру СИ: 61211-15
61211-15 Трансформаторы тока
(1-417-048-P11021, 1-417-048-K11020)
Назначение средства измерений:
Трансформаторы тока 1-417-048-P11021, 1-417-048-K11020 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 152187
ID в реестре СИ - 374587
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
1-417-048-K11020,
Производитель
Изготовитель - Фирма "ABB Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№877 от 2015.07.24 Об утверждении типов средств измерений
№1871 от 2017.09.05 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ "Грозный"
№60 от 2023.01.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№2250 от 2023.10.25 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока (1-417-048-P11021, 1-417-048-K11020)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14102-04 01.01.2015 |
Анализаторы упругости паров, PPA4100RVP Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17869-05 01.04.2010 |
Трансформаторы тока встроенные, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
8 лет | |
|
17869-10 01.08.2015 |
Трансформаторы тока встроенные, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
21538-07 01.06.2012 |
Хроматографы газовые промышленные, PGC 2000, PGC 2002, PGC 2005, PGC 2007 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
47679-11 19.08.2026 |
Хроматографы газовые промышленные, PGC 5000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
47679-11 05.09.2016 |
Хроматографы газовые промышленные, PGC 5000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49066-12 14.02.2017 |
Трансформаторы тока, GCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49067-12 14.02.2017 |
Трансформаторы тока, PSG Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
50447-12 |
Хроматограф газовый промышленный для анализа природного газа, NGC 8206 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51983-12 03.11.2022 |
Хроматографы газовые промышленные, PGC 5000A/PGC 5007B Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54554-13 16.08.2018 |
Уровнемеры радарные волноводные, MT мод. MT5000, MT5100, MT5200 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
54555-13 09.07.2023 |
Уровнемеры магнитострикционные, AT мод. AT100, AT100S, AT200, AT500, AT600 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57935-14 22.07.2019 |
Хроматографы газовые промышленные, PGC 2002 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61211-15 |
Трансформаторы тока, 1-417-048-P11021, 1-417-048-K11020 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
61250-15 12.10.2025 |
Уровнемеры лазерные, LM 80 и LM 200 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63670-16 06.04.2026 |
Фурье-спектрометры инфракрасные, ABB мод. MB3000, MB3600, TALYS, FTPA2000-404, FTPA2000-460, FTPA2000-260, FTPA2000-PT260, FTPA2000-HP260, FTPA2000-HP260X Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67358-17 02.05.2027 |
Хроматографы газовые промышленные, PGC5009 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67779-17 09.06.2022 |
Трансформаторы тока, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
16 лет |
|
71145-18 |
Манометры показывающие, АВВ мод. AISI 316 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
72082-18 03.08.2024 |
Хроматографы газовые промышленные специализированные, NGC8206, NGC8207, NGC8208, NGC8209 и NGC8106 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72210-18 24.08.2024 |
Хроматографы, PGC1000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77138-19 26.12.2024 |
Уровнемеры лазерные, LLT100 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
86664-22 |
Анализаторы фотометрические промышленные, PIR3502 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Кто поверяет Трансформаторы тока (1-417-048-P11021, 1-417-048-K11020)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 3 | 0 | 0 | 0 | 3 | 0 | 0 |
Стоимость поверки Трансформаторы тока (1-417-048-P11021, 1-417-048-K11020)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью трансформаторов тока 1-417-048-P11021, 1-417-048-K11020 указаны в паспорте.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока 1-417-048-P11021, 1-417-048-K11020
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д. 31.
Телефон: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
С.С . Голубев
М.п. «____»_____________2015 г.
ГОСТ 7746-2001” Трансформаторы тока. Общие технические условия”.
ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Перечень основных средств, применяемых при поверке, приведен в таблице 2.
Таблица 2
|
Тип прибора |
Основные метрологические характеристики |
|
1 |
2 |
|
Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04) |
Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05. |
Окончание таблицы 2
|
1 |
2 |
|
Прибор сравнения КНТ-03 (Госреестр № 6719-03) |
Пределы измерения токовой погрешности 1, %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %: ± (0,1 + 0,05-A 2 ). Пределы измерения угловой погрешности поверяемого трансформатора, ± 199,9. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ': ± (0,1 + 0,03-A 2 ). |
|
Примечания:
| |
Изготовитель
Фирма "ABB Inc.", США
Адрес: 18321 Swamp Road Prairieville LA 70769, USA.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д. 31.Телефон: (495) 544-00-00
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.
Трансформаторы тока 1-417-048-P11021, 1-417-048-K11020 (далее - трансформаторы) встроены в элегазовый выключатель DT1-145FK и состоят из тороидального магнитопровода, заключенного в изоляционную оболочку. Вторичная обмотка, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя DT1-145FK.
Общий вид трансформаторов тока 1-417-048-P11021, 1-417-048-K11020 показан на рисунке 1.

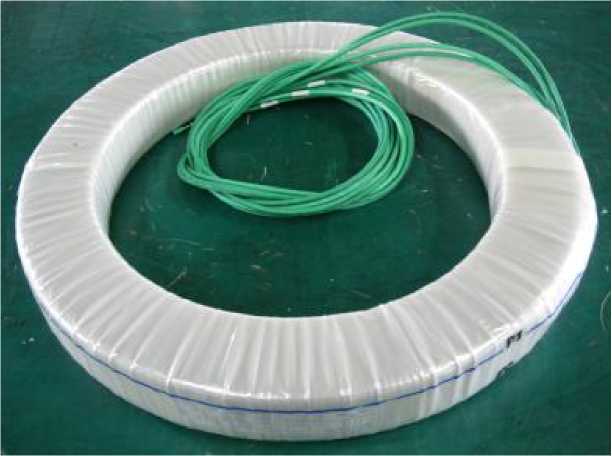

Рисунок 1 - Фотография общего вида трансформаторов тока 1-417-048-P11021, 1-417-048-K11020
