Номер по Госреестру СИ: 9069-11
9069-11 Приборы контроля изоляции
(Ф4106)
Назначение средства измерений:
Приборы контроля изоляции Ф4106 предназначены для измерения сопротивления изоляции и сигнализации при его снижении ниже установленного уровня (уставки) в сетях переменного тока с изолированной нейтралью, находящихся под напряжением 220 В или 380 В частотой 50 Гц, 60 Гц или 400 Гц.

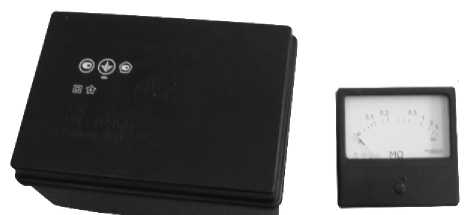

Внешний вид.
Приборы контроля изоляции
Рисунок № 1
Внешний вид.
Приборы контроля изоляции
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.12.2016
Номер записи - 165332
ID в реестре СИ - 387732
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Ф4106А, Ф4106 А, Ф4106, ПУ-Ф4106, прибор контроля изоляции Ф4106, Нет модификации, нет данных, мод. Ф4106, -,
Производитель
Изготовитель - ПАО "Уманский завод "Мегомметр"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 201
Выдано извещений - 2
Кол-во периодических поверок - 145
Кол-во средств измерений - 57
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1075 дн.
Приказы РСТ, где упоминается данный тип СИ
№1659 от 2018.08.08 О переоформлении свидетельства об утверждении типа средства измерений № 59069 "Комплексы измерительные ЛОГИКА 7761" и внесении изменений в описание типа
№2716 от 2023.12.15 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Приборы контроля изоляции (Ф4106)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ПАО "Уманский завод "Мегомметр"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
11374-09 25.06.2019 |
Измерители сопротивления заземлений, Ф4103-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
11742-09 25.06.2019 |
Микроомметры, Ф4104-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
12004-89 25.06.2019 |
Измерители расстояния до места повреждения кабеля, ЦР0200 (старое обозначение ЦРО 200) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года; с 2004 г. - 1 год |
12005-11 12.12.2016 |
Измерители напряжения прикосновения и тока короткого замыкания, ЭК0200 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
2 года |
14883-95 25.06.2019 |
Мегаомметры, ЭС0202/1-Г, ЭС0202/2-Г (старое обозначение ЭСО202/1,2, ЭСО202/1,2-Г) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
21320-11 12.12.2016 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
21720-11 12.12.2016 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
31989-11 12.12.2016 |
Измерители параметров цепи фаза-ноль, ЦК0220 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
38890-13 10.09.2018 |
Мегаомметры, ЦС0202 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
44225-10 30.06.2021 |
Микроомметры, ЦС4105 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
44704-10 30.06.2021 |
Измерители сопротивления заземления, ЦС4107 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
49873-12 23.03.2027 |
Амперметры, вольтметры щитовые, МАК, МАР, МВК, МВР, ЭА, ЭВ ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года |
57409-14 |
Мегаомметр, М4100/1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
66415-17 19.01.2027 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
66419-17 19.01.2027 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
66429-17 19.01.2027 |
Приборы контроля изоляции, Ф4106, Ф4106А ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
66449-17 19.01.2027 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
6738-11 12.12.2016 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
9069-11 12.12.2016 |
Приборы контроля изоляции, Ф4106 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
9444-84 25.06.2019 |
Измерители тока короткого замыкания цифровые, Щ41160 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Приборы контроля изоляции (Ф4106)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ПАО "НИТЕЛ" (RA.RU.310647) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 73 | 8 | 0 | 69 | 1 | 73 | 0 | 69 | |
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 31 | 6 | 0 | 29 | 1 | 31 | 0 | 29 | |
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 29 | 5 | 0 | 26 | 0 | 26 | 0 | 26 | |
ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ «Хакасский ЦСМ» (RA.RU.311479) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
Филиал "КЧХК" АО "Объединенная химическая компания "УРАЛХИМ" в городе Кирово-Чепецке (RA.RU.311333) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ТРАНСНЕФТЬ - ДАЛЬНИЙ ВОСТОК" (RA.RU.310557) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 0 | 11 | 0 | 0 | 0 | 0 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Приборы контроля изоляции (Ф4106)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
1861 | 1106 |
ФБУ Волгоградский ЦСМ Волгоградская область |
472 | 1106 |
ФБУ Иркутский ЦСМ Иркутская область |
900 | 1106 |
ФБУ Красноярский ЦСМ Красноярский край |
1334 | 1106 |
ФБУ Пермский ЦСМ Пермский край |
976 | 1106 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус прибора способом сеткографии или офсетной печати и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Сведения отсутствуютЛист № 3 всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам контроля изоляции Ф4106.
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей».
Поверка
Поверкаосуществляется согласно ГОСТ 8.409-81 «Омметры. Методы и средства поверки»
Перечень основного оборудования, необходимого для поверки:
-
1. Магазин сопротивлений Р4002 кл.т. 0,05, пределы измерения сопротивлений 1 • 104-1108 Ом;
-
2. Магазин сопротивлений Р33 кл.т. 0,2, пределы измерения сопротивлений 0,1-99999,9 Ом;
-
3. Вольтметр Э545 кл.т. 0,5, пределы измерения напряжения 0-600 В;
-
4. Источник постоянного напряжения Б5-7, диапазон тока и напряжения: 0-3 A, 0-30 В;
-
5. Секундомер С1-2А, цена деления 0,2 с;
-
6. Пробойная установка УПУ-1:
-
- испытательное напряжение 0-10 кВ;
-
- погрешность установки напряжения ± 10%;
-
7. Мегаомметр ЭС0210/2-Г кл.т.2,5, диапазон измерения 0-10000 Мом, измерительные напряжения 500 В, 1000 В, 2500 В.
Изготовитель
ПАО «Уманский завод «Мегомметр»
Адрес: 20300, Украина, г. Умань, Черкасская обл., ул. Советская, д. 49 тел.: +38 (04744) 3-32-96, факс: +38 (04744) 3-70-18, 3-80-27 е-mail: megommetr@um.ck.ua
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС». Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия прибора основан на измерении постоянного оперативного тока, протекающего через изоляцию контролируемой сети.
Прибор состоит из двух блоков: релейного устройства (РУ) и показывающего устройства (ПУ).
При большом значении сопротивления изоляции исполнительное реле РУ находится во включённом состоянии и при снижении сопротивления изоляции до величины уставки реле выключается. Реле имеет два переключающих контакта.
Прибор изготавливается с двумя наборами переключающих уставок:
Ф4106 - с набором 30, 50 и 500 кОм;
Ф4106А - с набором 12, 20 и 60 кОм.
Приборы предназначены для применения в передвижных и стационарных электроустановках с изолированной нейтралью.

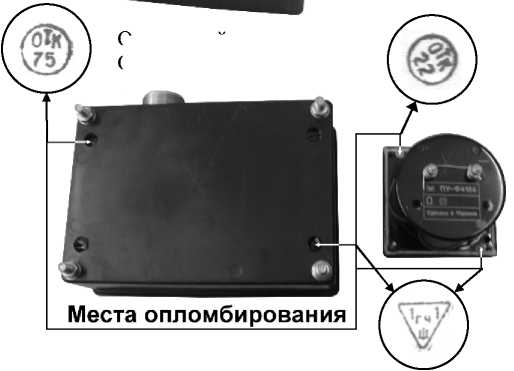

Фотографии прибора и мест опломбирования приведены на рисунке 1.
Оттиск клейма
ОТК
Оттиск клейма поверителя
Фотографии прибора. Рис.1
Лист № 2 всего листов 3
В комплект поставки входят: релейное устройство (РУ), показывающее устройство (ПУ), розетка, руководство по эксплуатации.
Наименование параметра |
Значение |
Диапазон измерений сопротивления, МОм |
0,02...5 |
Пределы допускаемой основной погрешности: - ПУ, % от длины рабочей части шкалы |
± 2,5 |
- РУ, % от сопротивления уставки |
± 10 |
Напряжение питания, В |
220 (+22, -66) |
Потребляемая мощность, В • А, не более |
10 |
Входное сопротивление, кОм, не менее |
250 |
Оперативный ток, А, не более |
0,6 |
Время отпускания РУ, с, не более |
0,1 |
Длина шкалы ПУ, мм, не более |
50 |
Рабочие условия применения: - диапазон рабочих температур, °С |
от минус 60 до плюс 60 |
- относительная влажность при 35 °С без конденсации, % |
до 95 |
Габаритные размеры, мм, не более: - РУ |
175 х 98 х 143 |
- ПУ |
80 х 80 х 100 |
Масса, кг, не более: - РУ |
1,3 |
- ПУ |
0,2 |
Наработка на отказ, ч |
35 000 |
