Номер по Госреестру СИ: 12004-89
12004-89 Измерители расстояния до места повреждения кабеля
(ЦР0200 (старое обозначение ЦРО 200))
Назначение средства измерений:
Измерители расстояния до места повреждения кабеля ЦР0200 (далее по тексту -измерители) предназначены для определения расстояния до места повреждения изоляции типа «заплывающий пробой» и до места с пониженным электрическим сопротивлением электрических высоковольтных кабелей с бумаго-масляной изоляцией типа СБ, АСБ, ААБ, ОСБ, работающих под напряжением от 6 до 22 кВ (далее по тексту - кабели).
Внешний вид.
Измерители расстояния до места повреждения кабеля
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус измерителя способом сеткографии и типографским способом на титульный лист руководства по эксплуатации.
Лист № 3 Всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодики (методы) измерений указаны в документе «Руководство по эксплуатации Ба2.815.007 РЭ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям расстояния до места повреждения кабеля ЦР0200ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;
ТУ 25-7534.0009-89.
Поверка
Поверкаосуществляется согласно раздела «Поверка» руководства по эксплуатации Ба2.815.007 РЭ, утвержденным ГП «Укрметртестстандарт» 20.06.2005 года.
Перечень основного оборудования, необходимого для поверки:
- генератор Г 5-60 (погрешность установки : амплитуды 0,03 В+2 мВ, длительности 10-6 т +10 нс);
-
- импульсный вольтметр В4-12 (погрешность ± 4.. .6 %);
-
- вольтметр Э545 кл. т. 0,5, пределы измерения напряжения 0-300 В;
-
- амперметр Д50141 кл. т. 0,2, пределы измерения тока 0-10 А;
-
- трансформатор тока И54М кл. т. 0,2, диапазон измерения 0,5-50 А;
-
- мегаомметр Ф4102/1 кл. т. 1,5, рабочее напряжение 500 В, диапазон измерений 0-20 000 МОм.
Изготовитель
ПАО «Уманский завод «Мегомметр»Адрес: 20300, Украина, г. Умань, Черкасская обл., ул. Советская, д. 49
тел.: +38 (04744) 3-32-96, факс: +38 (04744) 3-70-18, 3-80-27 e-mail: megommetr@um.ck.ua
Экспертиза проведена Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
Определение расстояния до места повреждения кабеля типа «заплывающий пробой» проводится по методу колебательного разряда, в основу которого положено измерение времени полупериода колебательного электромагнитного процесса, происходящего при пробое изоляции заряженного кабеля.
Определение расстояния до места с пониженным электрическим сопротивлением в месте повреждения от 0 до 100 кОм проводится путем посылки высоковольтного импульса от заряженного конденсатора через разрядник в поврежденную жилу кабеля и измерением интервала времени между двумя отраженными импульсами.
Измеритель выполнен в виде переносного прибора. Органы управления и присоединения расположены на передней и задней панелях и имеют соответствующие надписи.

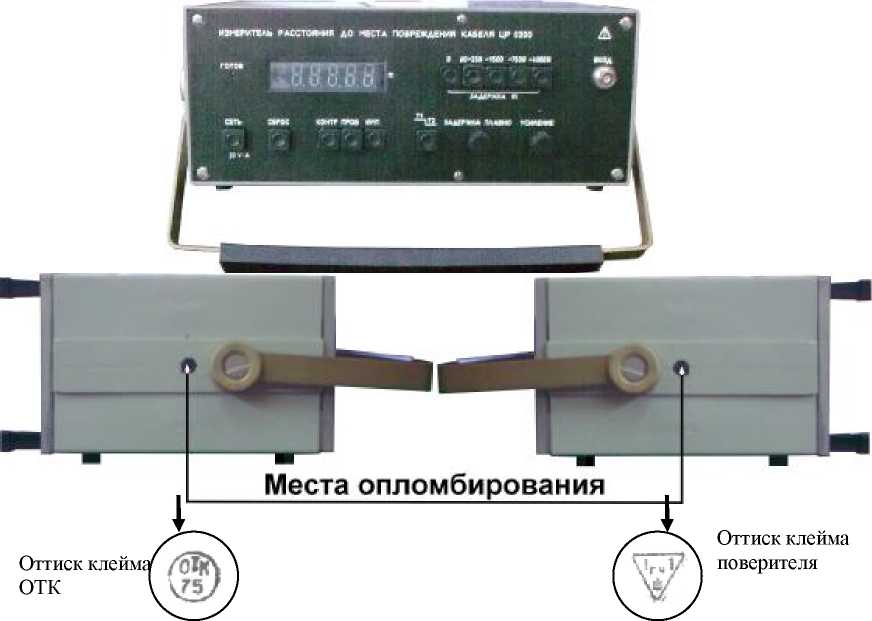

Фотографии измерителя и мест опломбирования приведены на рисунке 1.
Рисунок 1. Фотографии Измерители расстояния до места повреждения кабеля ЦР0200.
Таблица 1
Наименование параметра |
Значение |
Диапазон измерений расстояния до места повреждения кабеля, м |
от 40 до 40 000 |
Пределы допускаемой основной абсолютной погрешности, м |
± 20 |
Пределы допускаемой дополнительной абсолютной погрешности, м, при: - изменении температуры окружающей среды на каждые 10 °С от нормального значения (20±5) °С до значения минус 10 °С и плюс 40 °С; |
± 10 |
- изменении относительной влажности от нормальной величины 80 % при температуре 20 °С до величины 90 % при температуре 30 °С; | |
- изменении напряжения питающей сети на ± 10 % от номинального значения 220В. | |
Продолжительность непрерывной работы, не более, ч |
8 |
Время перерыва до повторного включения, мин, не менее |
15 |
Потребляемая мощность, В •А, не более |
20 |
Диапазон входных сигналов, В |
от 2 до 250 |
Частота питающей сети, Гц |
50 ± 0,5 или 60 ± 0,5 |
Питание от сети переменного тока напряжением, В |
220 ± 22 |
Рабочие условия применения: - диапазон рабочих температур, °С |
от минус 10 до плюс 40 |
- относительная влажность при 30 °С без конденсации, % |
90 |
Габаритные размеры, мм, не более: -измерителя; |
335 х 305 х 140 |
-присоединительного устройства напряжения; |
140 х 110 х 700 |
-присоединительного устройства тока |
79,5 х 192 х 192 |
Масса, кг, не более: - измерителя (без присоединительных устройств); |
5,5 |
- присоединительного устройства напряжения; |
2,5 |
- присоединительного устройства тока |
1,2 |
Средняя наработка на отказ, не менее, ч |
8 000 |
Средний срок службы, лет |
8 |
