Номер по Госреестру СИ: 12005-11
12005-11 Измерители напряжения прикосновения и тока короткого замыкания
(ЭК0200)
Назначение средства измерений:
Измерители напряжения прикосновения и тока короткого замыкания ЭК0200 (далее по тексту - измерители) предназначены для измерения действующих значений напряжения прикосновения на электрифицированных объектах и силы тока короткого замыкания в цепи фаза-ноль в цепях переменного тока с номинальным напряжением 380/220 В и номинальной частотой 50 (60) Гц с глухозаземлённой нейтралью.
Внешний вид.
Измерители напряжения прикосновения и тока короткого замыкания
Рисунок № 1
Внешний вид.
Измерители напряжения прикосновения и тока короткого замыкания
Рисунок № 2
Внешний вид.
Измерители напряжения прикосновения и тока короткого замыкания
Рисунок № 3
Внешний вид.
Измерители напряжения прикосновения и тока короткого замыкания
Рисунок № 4
Внешний вид.
Измерители напряжения прикосновения и тока короткого замыкания
Рисунок № 5
Внешний вид.
Измерители напряжения прикосновения и тока короткого замыкания
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.12.2016
Номер записи - 84480
ID в реестре СИ - 306880
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ЭКО200, ЭКО 200, ЭК0202, ЭК0200,, ЭК0200, Нет модификации., Нет модификации, нет данных, мод. нет, Измеритель напряжения прикосновения и тока короткого замыкания*** ЭК0200, Измеритель напряжения прикосновения и тока короткого замыкания ЭК0200, Измерители напряжения прикосновения и тока короткого замыкания, Без модификации, -,
Производитель
Изготовитель - ПАО "Уманский завод "Мегомметр"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Статистика
Кол-во поверок - 503
Выдано извещений - 11
Кол-во периодических поверок - 82
Кол-во средств измерений - 102
Кол-во владельцев - 55
Усредненный год выпуска СИ - 2008
МПИ по поверкам - 4972 дн.
Приказы РСТ, где упоминается данный тип СИ
№2835 от 2022.11.11 ПРИКАЗ_Об утверждении типов стандартных образцов (9)
№1594 от 2016.10.18 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№443 от 2016.04.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1123 от 2016.08.19 О внесении изменений в описание типа систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№61 от 2017.01.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№957 от 2017.05.10 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№2337 от 2020.12.31 Об утверждении типа средств измерений
№220 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Оптика и фотоника" (ТК 296)
Наличие аналогов СИ: Измерители напряжения прикосновения и тока короткого замыкания (ЭК0200)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ПАО "Уманский завод "Мегомметр"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
11374-09 25.06.2019 |
Измерители сопротивления заземлений, Ф4103-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
11742-09 25.06.2019 |
Микроомметры, Ф4104-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
12004-89 25.06.2019 |
Измерители расстояния до места повреждения кабеля, ЦР0200 (старое обозначение ЦРО 200) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года; с 2004 г. - 1 год |
12005-11 12.12.2016 |
Измерители напряжения прикосновения и тока короткого замыкания, ЭК0200 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
2 года |
14883-95 25.06.2019 |
Мегаомметры, ЭС0202/1-Г, ЭС0202/2-Г (старое обозначение ЭСО202/1,2, ЭСО202/1,2-Г) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
21320-11 12.12.2016 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
21720-11 12.12.2016 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
31989-11 12.12.2016 |
Измерители параметров цепи фаза-ноль, ЦК0220 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
38890-13 10.09.2018 |
Мегаомметры, ЦС0202 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
44225-10 30.06.2021 |
Микроомметры, ЦС4105 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
44704-10 30.06.2021 |
Измерители сопротивления заземления, ЦС4107 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
49873-12 23.03.2027 |
Амперметры, вольтметры щитовые, МАК, МАР, МВК, МВР, ЭА, ЭВ ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года |
57409-14 |
Мегаомметр, М4100/1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
66415-17 19.01.2027 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
66419-17 19.01.2027 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
66429-17 19.01.2027 |
Приборы контроля изоляции, Ф4106, Ф4106А ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
66449-17 19.01.2027 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
6738-11 12.12.2016 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
9069-11 12.12.2016 |
Приборы контроля изоляции, Ф4106 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
9444-84 25.06.2019 |
Измерители тока короткого замыкания цифровые, Щ41160 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Измерители напряжения прикосновения и тока короткого замыкания (ЭК0200)
Стоимость поверки Измерители напряжения прикосновения и тока короткого замыкания (ЭК0200)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Воронежский ЦСМ Воронежская область |
5489 | 5219 |
ФБУ Иркутский ЦСМ Иркутская область |
8535 | 5219 |
ФБУ Красноярский ЦСМ Красноярский край |
2984 | 5219 |
ФБУ Нижегородский ЦСМ Нижегородская область |
4987 | 5219 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
342 | 5219 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус измерителя способом сеткографии или офсетной печати и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям напряжения прикосновения и тока короткого замыкания ЭК0200
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей».
Поверка
Поверкаосуществляется согласно разделу «Методика поверки» документа Ба2.728.000 РЭ «Измерители напряжения прикосновения и тока короткого замыкания ЭК0200. Руководство по эксплуатации», утвержденному Укрметртестстандартом 20 июня 2005 г.
Перечень основного оборудования, необходимого для поверки:
-
1. Вольтметр Д5015/2 кл.т.0,2, конечные значения диапазонов измерений, В: 75, 150, 300, 600;
-
2. Амперметр Д5090 кл.т.0,2, конечные значения диапазонов 0,1; 0,2; 0,5; 1; 2,5; 5; 10; 20 А;
-
3. Катушка сопротивления Р321 кл.т.0,01, номинальное сопротивление 0,1; 1; 10 Ом;
-
4. Электросекундомер ПВ-53Л, цена деления 0,01 с;
-
5. Потенциометр Р309 кл.т. 0,005;
-
6. Источник напряжения Б5-21, диапазоны регулирования напряжения 3-30 В, силы тока 0-10 А;
-
7. Реостат РСП-14 Ом ± 10 % - 7 А, диапазон регулирования сопротивления 0-14 Ом;
-
8. Реостат РСП-110 Ом ± 10 % - 2,1 А, диапазон регулирования сопротивления 0-110 Ом;
-
9. Реостат РСП-1200 Ом ± 10 % - 1,4 А, диапазон регулирования сопротивления 0-11200 Ом;
-
10. Ключ 10 А.
Изготовитель
ПАО «Уманский завод «Мегомметр»
Адрес: 20300, Украина, г. Умань, Черкасская обл., ул. Советская, д. 49 тел.: +38 (04744) 3-32-96, факс: +38 (04744) 3-70-18, 3-80-27 е-mail: megommetr@um.ck.ua
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Измерители состоят их блока короткозамыкателя и блока измерения.
В основу работы измерителя положено измерение реального тока короткого замыкания и напряжения прикосновения блоком измерения в момент короткого замыкания. Однофазное короткое замыкание производится с помощью тиристора. При замыкании цепи фаза-ноль происходят переходные процессы. При однополярном коротком замыкании происходит намагничивание проводников. Для исключения погрешностей от переходных процессов и намагничивания измерение производится в два такта с чередованием направления тока замыкания.
Во время первого такта тиристор включается в максимуме отрицательного полупериода напряжения сети (270 электрических градусов) и определяется продолжительность протекания тока через тиристор и сдвиг фаз между током и напряжением в цепи фаза-ноль. Во втором такте производится включение тиристора с учётом фазы, определённой в первом такте и в противоположной полярности, что приводит к отсутствию переходного процесса и постоянного подмагничивания.
В последующих измерениях проводят действия, описанные во втором такте с чередованием направления протекания тока при коротком замыкании.
Фотографии измерителя и мест опломбирования приведены на рисунке 1.

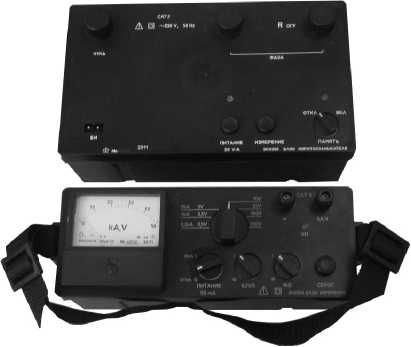

Фотография измерителя. Рис.1

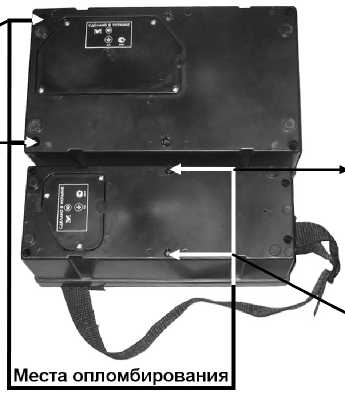

Места опломбирования
