Номер по Госреестру СИ: 49873-12
49873-12 Амперметры, вольтметры щитовые
(МАК, МАР, МВК, МВР, ЭА, ЭВ)
Назначение средства измерений:
Амперметры, вольтметры щитовые (далее - приборы) серий МАК, МАР, МВК, МВР предназначены для измерения силы тока и напряжения в электрических цепях постоянного тока; серий ЭА, ЭВ предназначены для измерения силы тока и напряжения в электрических цепях переменного тока.
Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 1
Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 2
Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 3
Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 4
Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 5
Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 6
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к амперметрам, вольтметрам щитовым серий МАК, МАР, МВК, МВР, ЭА, ЭВ
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам.
-
3. ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей.
-
4. ГОСТ 30012.9-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний.
-
5. ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.
-
6. Техническая документация фирмы ПАО «Уманский завод «Мегомметр», Украина.
Изготовитель
ПАО «Уманский завод «Мегомметр», Украина.
Адрес: 20300, Украина, г. Умань, Черкасской обл., ул. Советская, 49.
Телефон: +38 (04744) 3-26-53; Факс: +38 (04744) 3-80-27.
Web-сайт: http://www.megommetr.com
Заявитель
ООО «Комплект-Сервис», г. Москва.Адрес: 125438, г. Москва, 2-й Лихачевский пер., д. 1, стр.11.
Телефон/факс: +7 (495) 788-92-63, 8 800 200-20-63.
Web-сайт: http://www.ksrv.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Приборы относятся к аналоговым показывающим электроизмерительным приборам прямого действия.
Амперметры, вольтметры щитовые серий МАК, МАР, МВК, МВР являются приборами магнитоэлектрической системы с подвижной частью на кернах и подпятниках (приборы серий МАК, МВК) и на растяжках (приборы серий МАР, МВР).
Принцип действия приборов магнитоэлектрической системы основан на взаимодействии магнитного поля постоянного магнита с магнитным полем подвижной катушки, по которой протекает измеряемый ток.
Приборы имеют отсчетное устройство в виде равномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90 градусов) с нулевой отметкой на краю диапазона измерений и стрелочного указателя. Корректор нуля - механический.
Амперметры, вольтметры щитовые серий ЭА, ЭВ являются приборами электромагнитной системы с подвижной частью на кернах и подпятниках.
Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля измеряемого тока (тока, проходящего через неподвижную катушку) с подвижным сердечником из ферромагнитного материала.
Приборы имеют отсчетное устройство в виде неравномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90 градусов) с нулевой отметкой на краю диапазона измерений и стрелочного указателя. Корректор нуля - механический.
Рабочее положение приборов всех серий - вертикальное, горизонтальное или под углом 45°.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах, защищающих измерительный механизм от повреждений и загрязнения.
Приборы производятся под торговой маркой КС®, свидетельство на товарный знак № 421989.
Приборы выпускаются в различных модификациях, отличающихся метрологическими характеристиками и конструкцией. Виды модификаций приведены в таблице 1.
Таблица 1 - Модификации
Серия |
Модификация |
МАК60, МВК60, МАК80, МВК80, |
Щитовое крепление под |
МАР80, МВР80, ЭА80, ЭВ80 |
вырез круглой формы |
ЭА72, ЭВ72, ЭА96, ЭВ96, |
Щитовое крепление под |
ЭА120, ЭВ120 |
вырез квадратной формы |
Информация об исполнении прибора содержится в коде полного условного обозначения:
-
- первая буква (М, Э) обозначает систему прибора: М - магнитоэлектрическая, Э - электромагнитная;
-
- вторая буква (А, В) обозначает назначение прибора: А - амперметр, В - вольтметр;
-
- третья буква (К, Р) обозначает крепление подвижной системы приборов магнитоэлектрической системы: К - на керна и подпятниках, Р - на растяжках;
-
- две или три цифры (60, 72, 80, 96, 120) обозначают габаритный размер лицевой панели прибора в мм;
-
- одна буква (У, Ц) обозначает расположение подвижной системы приборов габарита 120: У - угловое, Ц - центральное;
-
- две или три цифры обозначают конечное значение диапазона измерения. Для перегрузочных амперметров в числителе - конечное значение диапазона измерения, в знаменателе - конечное значение перегрузочной части шкалы;
-
- одна или две буквы обозначают единицы измерения;
-
- две цифры (1,5; 2,5) обозначают класс точности;
-
- буква или знак (В, Г, Z45°) обозначают рабочее положение;
-
- обозначение параметров внешнего прибора: 75 mV - значение напряжения шунта для амперметров типов МАК и МАР; ХХХ/Х А - коэффициент трансформации трансформатора тока для амперметров типа ЭА; ХХХ/Х V-коэффициент трансформации трансформатора напряжения для вольтметров типа ЭВ.

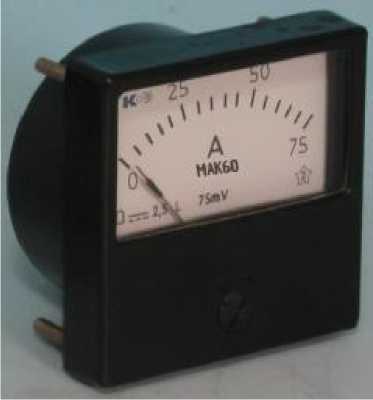

Амперметр МАК60

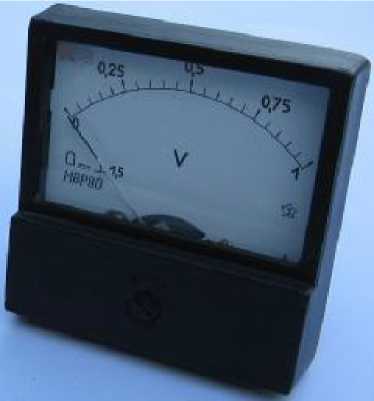

Вольтметр МВР80
Амперметр ЭА72
!0D 1(41 . , ■,
V

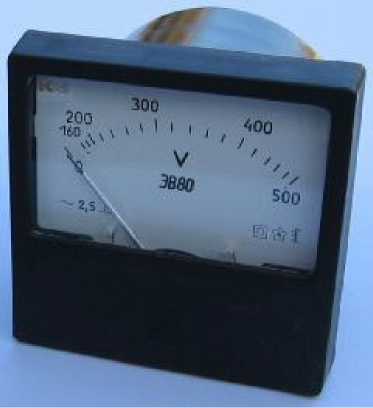

Вольтметр ЭВ80

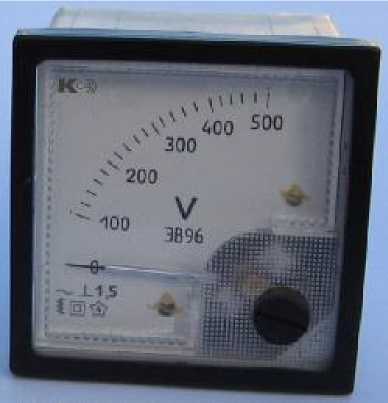

Вольтметр ЭА096

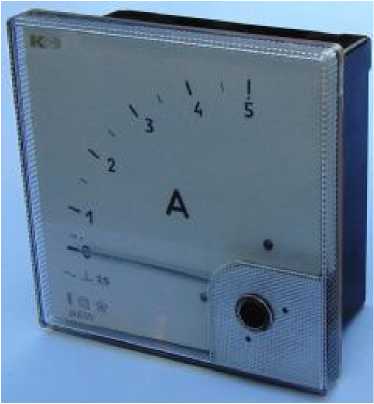

Амперметр ЭА120
В комплект поставки МАК60, МВК60, МАК80, МВК80, МАР80, МВР80, ЭА80, ЭВ80 входит:
-
1) прибор - 1 шт.;
-
3) паспорт - 1 экз.;
-
4) упаковочная коробка - 1 шт.
В комплект поставки ЭА72, ЭВ72, ЭА96, ЭВ96, ЭА120, ЭВ120 входят:
-
1) прибор - 1 шт.;
-
2) набор крепежа - 1 шт.;
-
3) паспорт - 1 экз.;
-
4) упаковочная коробка - 1 шт.
Таблица 2 - Амперметры
Серия приборов |
Конечные значения диапазона измерения |
Класс точности |
Способ включения |
МАК60 |
От 500 мкА до 10 А |
1,5/2,5 |
Непосредственный |
От 12 А до 5 кА |
Шунт 75 мВ | ||
МАК80 |
От 500 мкА до 10 А |
1,5/2,5 |
Непосредственный |
От 12 А до 5 кА |
Шунт 75 мВ | ||
МАР80 |
От 50 мкА до 10 А |
1,5/2,5 |
Непосредственный |
От 12 А до 5 кА |
Шунт 75 мВ | ||
ЭА72 |
От 0,1 А до 50 А |
1,5/2,5 |
Непосредственный |
От 10 А до 10 кА |
Трансформатор тока с номинальным вторичным током 1 или 5 А | ||
ЭА80 |
От 0,1 А до 50 А |
1,5/2,5 |
Непосредственный |
От 10 А до 15 кА |
Трансформатор тока с номинальным вторичным током 5 А | ||
ЭА96 |
От 0,1 А до 50 А |
1,5/2,5 |
Непосредственный |
От 10 А до 10 кА |
Трансформатор тока с номинальным вторичным током 1 или 5 А | ||
ЭА120Ц |
От 0,1 А до 50 А |
1,5/2,5 |
Непосредственный |
От 10 А до 15 кА |
Трансформатор тока с номинальным вторичным током 5 А |
ЭА120У |
От 0,1 A до 20 A |
1,5/2,5 |
Непосредственный |
От 10 A до 15 кА |
Трансформатор тока с номинальным вторичным током 1 или 5 А |
Перегрузочные амперметры ЭА72, ЭА96, ЭА120У имеют двукратный коэффициент перегрузки,
ЭА80, ЭА120Ц - от пяти- до шестикратного
Таблица 3 - Вольтметры
Серия приборов |
Конечные значения диапазона измерения |
Класс точности |
Способ включения |
МВК60 |
От 1 В до 600 В |
1,5/2,5 |
Непосредственный |
МВК80 |
От 1 В до 600 В |
1,5/2,5 |
Непосредственный |
МВР80 |
От 1 В до 600 В |
1,5/2,5 |
Непосредственный |
ЭВ72 |
От 7,5 В до 600 В |
1,5/2,5 |
Непосредственный |
От 3 кВ до 125 кВ |
Трансформатор напряжения с номинальным напряжением вторичной обмотки 100 В | ||
ЭВ80 |
От 10 В до 500 В |
1,5/2,5 |
Непосредственный |
От 1,2 кВ до 42 кВ |
Трансформатор напряжения с номинальным напряжением вторичной обмотки 100 В | ||
ЭВ96 |
От 7,5 В до 600 В |
1,5/2,5 |
Непосредственный |
От 3 кВ до 125 кВ |
Трансформатор напряжения с номинальным напряжением вторичной обмотки 100 В | ||
ЭВ120Ц |
От 10 В до 500 В |
1,5/2,5 |
Непосредственный |
От 1,5 кВ до 42 кВ |
Трансформатор напряжения с номинальным напряжением вторичной обмотки 100 В | ||
ЭВ120У |
От 10 В до 600 В |
1,5/2,5 |
Непосредственный |
От 1,2 кВ до 125 кВ |
Трансформатор напряжения с номинальным напряжением вторичной обмотки 100 В |
Нормальная область частот от 45 до 65 Гц (для амперметров и вольтметров серий ЭА, ЭВ).
Пределы допускаемой основной приведенной погрешности ± 1,5 % и ± 2,5 %.
Нормирующее значение при определении приведенной погрешности соответствует конечному значению диапазона измерения.
Погрешность приборов нормируется без учета погрешности шунта 75 мВ (для амперметров серии МАК, МАР), трансформаторов тока и напряжения (для амперметров и вольтметров серий ЭА, ЭВ).
Предел допускаемого значения вариации показаний равен пределу допускаемой основной погрешности.
Остаточное отклонение указателя приборов от нулевой отметки шкалы при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки не более 1,12 мм для амперметров и вольтметров серий МАК, МАР, МВК, МВР; и не более 1,4 мм для амперметров и вольтметров серий ЭА, ЭВ .
Время успокоения не более 4 с для амперметров и вольтметров серий МАК, МАР, МВК, МВР и не более 6 с для амперметров и вольтметров серий ЭА, ЭВ.
Пределы допускаемой дополнительной приведенной погрешности вызванной:
-
- изменением положения прибора от нормального на 10° не более половины предела допускаемой основной приведенной погрешности;
-
- отклонением частоты на ± 10 % от номинального значения не более предела допускаемой основной приведенной погрешности;
-
- отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 40 до плюс 50 °С на каждые 10 °С, не более половины предела допускаемой основной приведенной погрешности.
Таблица 4 - Габаритные размеры и масса
Модификация |
Габаритные размеры, мм, (длинахширинахвысота) |
Масса, кг |
МАК60, МВК60 |
60х60х48 |
0,2 |
МАК80, МВК80 |
80x80x70 |
0,2 |
МАР80, МВР80 |
80x80x54 |
0,2 |
ЭА72, ЭВ72 |
72x72x62 |
0,2 |
ЭА80, ЭВ80 |
80x80x70 |
0,25 |
ЭА96, ЭВ96 |
96x96x62 |
0,28 |
ЭА120Ц, ЭВ120Ц |
120x120x71 |
0,4 |
ЭА120У, ЭВ120У |
120x120x68 |
0,4 |
Изоляция приборов между корпусом и измерительными цепями в нормальных условиях выдерживает в течение 1 минуты действие испытательного напряжения переменного тока частотой 50 Гц среднеквадратическим значением равным 3 кВ для амперметров и вольтметров серий МАК, МАР, МВК, МВР и 4 кВ для амперметров и вольтметров серий ЭА, ЭВ.
Сопротивление изоляции между корпусом и измерительными цепями в нормальных условиях не менее 20 МОм.
Нормальные условия применения:
20 ± 5 °С;
от 30 до 80 %;
вертикальное, горизонтальное или под углом 45°.
от - 40 до + 50 °С;
не более 95 % при + 30 °С; вертикальное, горизонтальное или под углом 45°.
-
- температура окружающего воздуха
-
- относительная влажность воздуха
-
- положение монтажной плоскости
Рабочие условия применения:
-
- температура окружающего воздуха
-
- относительная влажность воздуха
-
- положение монтажной плоскости
