Номер по Госреестру СИ: 57409-14
57409-14 Мегаомметр
(М4100/1)
Назначение средства измерений:
Мегаомметр М4100/1 (далее - мегаомметр) предназначен для измерений сопротивления изоляции обесточенных электрических цепей.

Внешний вид.
Мегаомметр
Рисунок № 1

Внешний вид.
Мегаомметр
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 147862
ID в реестре СИ - 370262
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
М4100/4М, М4100/4, М4100/3М, М4100/3, М4100/2, М4100/1М, М4100/1-5, М4100/1-4, М4100/1, М4100/1 , М4100, М4001/1, М 4100/5, М 4100/4, М 4100/3, М 4100/2, М 4100/1, M4100/1, -,
Производитель
Изготовитель - ПАО "Уманский завод "Мегомметр"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 1539
Выдано извещений - 14
Кол-во периодических поверок - 494
Кол-во средств измерений - 293
Кол-во владельцев - 109
Усредненный год выпуска СИ - 1993
МПИ по поверкам - 5475 дн.
Приказы РСТ, где упоминается данный тип СИ
№2169 от 2019.09.19 О продлении срока действия свидетельств об утверждении типа средств измерений
№217 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Изделия электронной техники, материалы и оборудование" (ТК 303)
Наличие аналогов СИ: Мегаомметр (М4100/1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПАО "Уманский завод "Мегомметр"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
11374-09 25.06.2019 |
Измерители сопротивления заземлений, Ф4103-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
11742-09 25.06.2019 |
Микроомметры, Ф4104-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
12004-89 25.06.2019 |
Измерители расстояния до места повреждения кабеля, ЦР0200 (старое обозначение ЦРО 200) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года; с 2004 г. - 1 год |
|
12005-11 12.12.2016 |
Измерители напряжения прикосновения и тока короткого замыкания, ЭК0200 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
2 года |
|
14883-95 25.06.2019 |
Мегаомметры, ЭС0202/1-Г, ЭС0202/2-Г (старое обозначение ЭСО202/1,2, ЭСО202/1,2-Г) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
21320-11 12.12.2016 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
21720-11 12.12.2016 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
31989-11 12.12.2016 |
Измерители параметров цепи фаза-ноль, ЦК0220 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
38890-13 10.09.2018 |
Мегаомметры, ЦС0202 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
44225-10 30.06.2021 |
Микроомметры, ЦС4105 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
44704-10 30.06.2021 |
Измерители сопротивления заземления, ЦС4107 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
49873-12 23.03.2027 |
Амперметры, вольтметры щитовые, МАК, МАР, МВК, МВР, ЭА, ЭВ ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года |
|
57409-14 |
Мегаомметр, М4100/1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
66415-17 19.01.2027 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
66419-17 19.01.2027 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
66429-17 19.01.2027 |
Приборы контроля изоляции, Ф4106, Ф4106А ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
66449-17 19.01.2027 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
6738-11 12.12.2016 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
9069-11 12.12.2016 |
Приборы контроля изоляции, Ф4106 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
9444-84 25.06.2019 |
Измерители тока короткого замыкания цифровые, Щ41160 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Мегаомметр (М4100/1)
Стоимость поверки Мегаомметр (М4100/1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
957 | 1478 |
|
ФБУ Вологодский ЦСМ Вологодская область |
1242 | 1478 |
|
ФБУ Забайкальский ЦСМ Забайкальский край |
1307 | 1478 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1242 | 1478 |
|
ФБУ НИЦ ПМ-Ростест Москва |
955 | 1478 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Мегаомметр типа М4100/1-5. Паспорт. 25-04.2131-78 ПС.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мегаомметру М4100/1
Мегаомметры М4100/1-5. Технические условия. ТУ 25-042131-78.
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.409-81 «Государственная система обеспечения единства измерений. Омметры. Методы и средства поверки».
Основные средства поверки:
-
- магазины сопротивления Р33, диапазон воспроизведения сопротивлений от 0 до
10 кОм, пределы допускаемой погрешности воспроизведения сопротивления ± (0,1 - 5) %;
-
- магазины сопротивления Р4002, диапазон воспроизведения сопротивлений от
10 кОм до 10 МОм, кл. т. 0,05;
-
- мера-имитатор Р40116, диапазон воспроизведения сопротивлений от 10 кОм до 10 ГОм, пределы допускаемой погрешности воспроизведения сопротивления ± (0,05 - 0,1) %.
Изготовитель
ПАО «Уманский завод «Мегомметр»
Адрес: 20300, Украина, г. Умань, Черкасской обл., ул. Советская, 49
Тел.: +38 (04744) 3-80-20, тел./факс: +38 (04744) 3-70-18 E-mail: megommetr@um.ck.ua
Заявитель
Открытое акционерное общество «Научно-производственный комплекс «Научноисследовательский институт дальней радиосвязи» (ОАО «НПК «НИИДАР»)
Юридический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11
Фактический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11
Тел.: 8(499) 162-0387, Факс: 8(499) 162-7328, E-mail: secr@niidar.ru
Изготовитель
ПАО «Уманский завод «Мегомметр»
Адрес: 20300, Украина, г. Умань, Черкасской обл., ул. Советская, 49
Тел.: +38 (04744) 3-80-20, тел./факс: +38 (04744) 3-70-18 E-mail: megommetr@um.ck.ua
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район,
городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский район, п/о Менделеево Тел./факс: (495) 526-63-00, E-mail: office@vniiftri.ru
Мегаомметр смонтирован в пластмассовом корпусе. Генератор, выпрямитель и измеритель размещены внутри корпуса. Сверху корпус закрыт крышкой, на которой расположены контактные зажимы.
При вращении рукоятки со скоростью 120 об/мин якорь генератора достигает номинального числа оборотов. На валу якоря помещен центробежный регулятор, обеспечивающий постоянство напряжения при увеличении скорости вращения якоря генератора выше номинальной. С увеличением измеряемого сопротивления шунтирующее влияние цепи рабочей рамки уменьшается, и напряжение на измеряемом сопротивлении приближается к номинальному.
Принцип работы мегаомметра состоит в следующем: постоянный ток от выпрямителя протекает через рамки (рабочую и противодействующую) измерительного механизма, добавочные резисторы и измеряемое сопротивление изоляции. В зависимости от величины измеряемого сопротивления изоляции, протекающий ток в цепи рабочей рамки будет изменяться, что вызовет отклонение подвижной части, на угол, соответствующий измеряемому сопротивлению. Через противодействующую рамку логометра протекает постоянный ток, создающий противодействующий момент.
При измерении сопротивления изоляции на пределе «МО» измеряемое сопротивление подключается к зажимам «Л» (линия) - «обозначение земли» (земля).
При измерении на пределе «КО», перемычка, имеющаяся на одном из соединительных проводов, подсоединяется к зажимам «обозначение земли» - «Л», а измеряемое сопротивление - между зажимами «обозначение земли» - «КО».
Выпускается мегаомметр:
-
- с дополнительной крышкой, внутрь, которой укладываются соединительные провода и имеющей ручку для переноски;
-
- с футляром.
Общий вид мегаомметра приведен на рисунке 1. Общий вид мегаомметра в футляре приведен на рисунке 2.

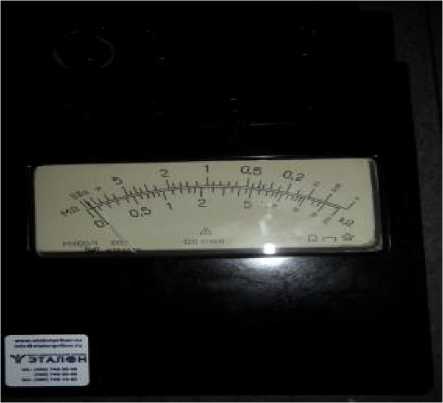

Рисунок 1 - Общий вид мегаомметра
■
■Ml

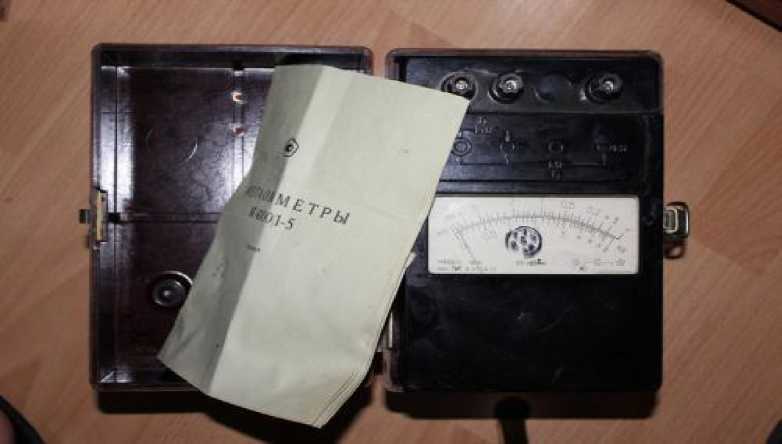

Рисунок 2 - Общий вид мегаомметра в футляре
Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений, кОм (МОм) |
от 0 до 200 (от 0 до 100) |
|
Рабочая часть шкалы, кОм (МОм) |
от 0 до 200 (от 0 до 20) |
|
Номинальное выходное напряжение, В |
от 90 до 110 |
|
Длина шкалы, мм, не менее |
80 |
|
Пределы допускаемой основной погрешности в рабочей части шкалы от длины рабочей части шкалы, % |
± 1 |
|
Питание мегаомметра осуществляется от встроенного электромеханического генератора | |
|
Масса мегаомметра, кг, не более |
1,2 |
|
Габаритные размеры мегаомметра (длина х ширина х высота), мм, не более |
200 x 155 x 140 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от минус 30 до 40 |
|
- относительная влажность воздуха при температуре окружающего воздуха 30 °С, % |
до 90 |
