ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи многофункциональные измерительные PWR типа PWR модели ТМ

Назначение средства измерений

Преобразователи многофункциональные измерительные PWR типа PWR модели ТМ , в зависимости от количества интерфейсов (далее по тексту - МИП) предназначены для:

  • - измерений параметров (частоты, напряжения, силы тока, мощности, углов) трехпроводных и четырехпроводных электрических сетей переменного трехфазного тока с номинальной частотой 50 Гц и 60 Гц;

  • - регистрации и обработки сигналов дискретного ввода (телесигнализации) и формирования сигналов дискретного вывода;

  • - построения программно-технических комплексов систем измерения, мониторинга, регистрации, контроля и управления в электроэнергетике;

  • - передачи, с метками времени, измеренных, вычисленных, зарегистрированных параметров по стандартным интерфейсам на верхний уровень.

Описание средства измерения

Принцип действия МИП основан на аналого-цифровом и цифрово-аналоговом преобразовании входных сигналов с последующей обработкой встроенными микропроцессорами.

МИП обеспечивают передачу измеряемых и вычисляемых параметров по цифровым интерфейсам RS-485 и/или Ethernet 10/100Base-T и/или SFP Ethernet 100/1000 Base-F.

Синхронизация времени в МИП осуществляется средствами протоколов по ГОСТ Р МЭК 60870-5-101, ГОСТ Р МЭК 60870-5-103, ГОСТ Р МЭК 60870-5-104.

МИП выпускается в модификациях, которые отличаются разным количеством информационных разъемов и разным количеством измерительных входов. Расшифровка полей полной записи обозначения преобразователей:

MHIJ PWR-TM хххххххх
Приказ Росстандарта №2615 от 10.12.2018, https://oei-analitika.ru

Количество блоков питания < 1 или 2)

Количество интерфейсов SFP Ethernet 10(1 1000 BASE-F (I inn 2)

Количество интерфейсов Ethernet 10 100

BASE/Г Пили 21

Количество интерфейсов RSIS? ( 1 - I)

Количество выходов телеуправления (I -10)

Количества дискретных входов (I -10)

МИП могут иметь в своем составе следующие измерительные входы, приведенные в таблице 1.

Таблица 1 - Измерительные входы МИП

Обозначение

Назначение

Каналы телесигнализации

DI

Каналы телесигнализации (дискретные входы)

С

Общий провод

Каналы телеизмерения

V

Выход 24 В от внутреннего источника питания

1....10

Входы каналов телесигнализации и соответствующая им индикация

A, B, C, N

Входы измерительных цепей напряжения

I1, I2, I3, In

Ввод измерительных цепей тока

Ua >85

Ub >85

Uc >85

Индикация уровней напряжения в измерительной цепи

Дискретные каналы телеуправления

DO

Вывод контактов реле телеуправления и светодиодная индикация состояния

1....6

Выводы контактов реле

USB интерфейс

USB

USB2.0 full-speed интерфейс, розетка USB type B

Link

Индикация наличия подключения к шине USB

Data

Индикация обмена данными по шине USB

Каналы связи с интерфейсом RS-485

RS485-1

RS485-2

Обозначение групп контактов двух каналов связи

A, B

Сигнальные контакты данных интерфейса RS-485

G

Сигнальная земля интерфейса RS-485

TX/RX

Индикация обмена данными по интерфейсу RS-485

Active

Индикация готовности интерфейса RS-485

Питание устройства

PWR-1

PWR-2

Обозначение групп контактов двух вводов питания устройства

PWR

Индикация выбора основного питания

READY

Индикация готовности устройства

ALARM

Индикация неисправности устройства

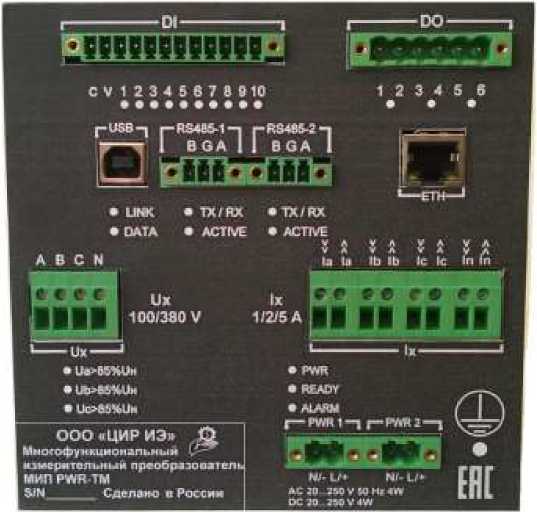

Общий вид средства измерений представлен на рисунке 1.

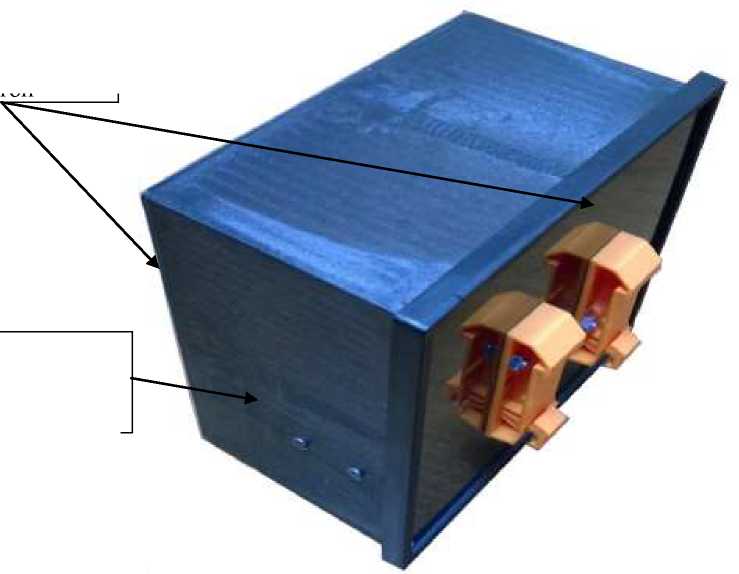

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №2615 от 10.12.2018, https://oei-analitika.ru
  • • TX/ta

  • • ACTIVE

• 1X1 ftx

■ ACTIVE

■HMM1

EGA rm

ООасЦИРИЭя f&

Ммасофункционапьиыи lr-шмсрлтагыин преабрлзасзтель МИП PWfl-TM

Ь-N       Сделано а России

Рисунок 1 - Общий вид МИП

Место нанесения

знака поверки

Место пломбров-ки пломбировочной лентой

Приказ Росстандарта №2615 от 10.12.2018, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки

Программное обеспечение

Программное обеспечение предназначено для управления МИП и обработки информации, полученной от измерительных устройств в процессе проведения измерений.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

mip1.0.15.frm

Номер версии (идентификационный номер) ПО

не ниже V1.4.0

Цифровой идентификатор ПО

05ab1c966ecd85ddd56d20c7e672dc02

Алгоритм вычисления контрольной суммы исполняемого кода

md5

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений фазного напряжения иф.ном, В

от 0,05 иф.ном до 1,2 иф.ном

Пределы допускаемой основной относительной погрешности измерений фазного напряжения:

от 0,05- ифном до 0,2- •иф.ном включ., %

св. 0,2-иф.ном до 1,2-иф.ном включ., %

±0,75

±0,2

Диапазон измерений линейного напряжения илмом, В

от 0,05 ^л.ном до 1,2 •Ил.ном

Пределы допускаемой основной относительной погрешности измерений линейного напряжения:

от 0,05- ил.ном до 0,2- Цл.ном включ., %

св. 0,2- илном до 1,2 •ил.ном включ., %

±0,75

±0,2

Диапазон измерений фазного тока 1ном, А

от 0,01-1ном до 1,2-1ном

Пределы допускаемой основной относительной погрешности измерений фазного тока:

от 0,01^ 1ном до 0,05^ 1ном включ., %

св. 0,05-!„ом до 0,2-!„ом включ., %

св.0,2- 1ном до 1,2- 1ном включ., %

±2

±0,75

±0,2

Диапазон измерений активной (Вт), реактивной (Вар) и полной мощности (В-А)

от 0,01-1ном -0,05 иф.ном до

1,2 1ном 1,2 иф.ном

Диапазон измерений коэффициента мощности cosф1

от 0,5 до 1

Пределы допускаемой основной приведенной погрешности к верхнему пределу измерений коэффициента мощности, %

±0,2

Предельное напряжение, подаваемое на дискретные входы

AC/DC ид.ном, B

250

Логические уровни дискретных входов Логический ноль, В

Логическая единица, В Неопределенное состояние, В

от 0 до 0,6-ид.ном

от 0,7 ид.ном до 1,0 ид.ном от 0,6 ид.ном до 07'ид.ном

Предел допускаемой дополнительной относительной температурной погрешности при измерении токов и мощно-сти2, 6, % / °C

0,02

Предел допускаемой дополнительной температурной погрешности при измерении напряжений2), 6, % / °C

0,005

Таблица 4 - Пределы допускаемой основной относительной погрешности измерения активной и

реактивной мощности

Параметры активной мощности 3)

Параметры реактивной мощности 3)

Диапазон, Вт

cos ф

±5доп;

%

Диапазон, Вар

sin ф

С ю с

0,01-IHQ < I < 0,05- 1ном

| cos ф | = 1

2,5

0,02^ 1ном < I < 0,05^ном

| sin ф | = 1

2,5

0,05 1ном < I < 0,2^1ном

| cos ф | = 1

1

0,05^ 1ном < I < 0,2^1ном

| sin ф | = 1

1

0,21 ном < I < 1,2-1ном

| cos ф | = 1

0,5

0,21 ном < I < 1,2- 1ном

| sin ф | = 1

0,5

0,02- 1ном < I < 0,Ином

0,5 < | cos ф | < 1

2,5

0,051ном < I < 0,Ином

0,5 < | sin ф | < 1

2,5

0,Ином < I < 1,2^ 1ном

0,5 < | cos ф | < 1

0,6

0,11 ном < I < 1,21 ном

0,5 < | sin ф | < 1

1

0,1-1ном < I < 1,21ном

0,25 < | cos ф | < 0,5

1

0,05 1ном < I < 1,21ном

0,25 < | sin ф | < 0,5

1,5

  • 3) Предел допускаемой основной относительной погрешности нормируется для диапазона номинального напряжения U ф.ном при частоте 50 Гц.

Таблица 5 - Характеристики измерения частоты основной гармоники

Диапазон измерений, Г ц

Пределы допускаемой абсолютной Д погрешности, Гц

от 40 до 70

±0,01

Таблица 6 - Пределы допускаемой относительной погрешности измерений полной мощности, % 4)

I                               U

от 0,05- ином до 0,2- ином включ.

от 0,2- ином до 1,2- ином включ.

от 0,01-1ном до 0,05-1ном включ.

±3

±2,5

св. 0,05-1ном до 0,2-1ном включ.

±1,5

±1

св 0,2-1ном до 1,2- 1ном включ.

±1

±0,5

4) Характеристики измерения полной мощности даны для диапазона частот 45-55 Гц

Таблица 7 - Характеристики измерения углов фазового сдвига между током и напряжением одноименной фазы основной гармоники, между парами векторов фазных напряжений основной гармоники

Диапазон измерений, град.

Пределы допускаемой абсолютной погрешности, град.

±180

±0,5

Таблица 8- Технические характеристики

Наименование характеристики

Значение

Номинальное значение измеряемого фазного напряжения иф.ном, В

57,7;

220

UHOM < U < 1.5Uhq

Номинальное значение измеряемого линейного напряжения ил.ном, В

100; 380

Номинальное значение измеряемого фазного тока 1ном, А

1; 2; 5

Сетевое напряжение питания AC/DC, В

от 20 до 250

Потребляемая мощность, В-А, не более

4

Масса, кг, не более

1

Габаритные размеры, мм

140x140x85

Количество дискретных входных каналов, шт., не более

10

Номинальное напряжение дискретных входов ид.ном AC/DC, В

24, 48, 110, 220

Климатическое исполнение и категория размещения5-*

С2

Количество разъемов RS485, шт., не более

4

Наименование характеристики

Значение

Количество каналов телеуправления, шт., не более

10

Количество USB интерфейсов, шт.

1

Количество Ethernet 10/100 Base-T интерфейсов, шт., не более

2

Количество SFP Ethernet 100/1000 BASE-F интерфейсов, шт., не более

2

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч, не менее

50 000

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, % не более

  • - атмосферное давление, кПа

от -40 до +70

80

от 84 до 106

5) - по ГОСТ Р 52931-2008

Знак утверждения типа

наносится на корпус прибора методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь многофункциональный измерительный PWR тип PWR модель ТМ

1 шт.

CD диск с программным обеспечением

-

1 шт.

Разъем типа MSTB 2.5/2-GF-5.08

2 3

Разъём типа 15EDGKM 3.81-3

2 3

Разъём типа 15EDGKM 3.81-12

1 3

Разъём типа MSTB 2.5/12-GF-5.08

1 3

Руководство пользователя

MIP Configurator

1 экз.

Формуляр

4232-006-90309474 ФО

1 экз.

Руководство по эксплуатации

4232-006-90309474 РЭ

1 экз.

Методика поверки

18-18/018 МП

1 экз.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к преобразователям многофункциональным измерительным PWR типа PWR модели TM

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ТУ 4232-006-90309474-2015 Преобразователи многофункциональные измерительные PWR типа PWR модели TM. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Центр исследований и разработок «Интеллектуальные энергосистемы» (ООО «ЦИР ИЭ»)

ИНН 7017290149

664033, г. Иркутск, ул. Лермонтова, д. 279/4

Телефон: 8 (3952) 458-098

Web-сайт: www.rdc-sg.com

Е-mail: info@rdc-sg.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Красноярском крае (ФБУ «Красноярский «ЦСМ»)

Адрес: 660064 г. Красноярск, ул. Академика Вавилова, д. 1а

Телефон: 8 (391) 236-30-80

Факс: 8 (391) 236-12-94

Web-сайт: www.krascsm.ru

Е-mail: csm@krascsm.ru

Аттестат аккредитации ФБУ «Красноярский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311536 от 26.02.2016 г.

1

По специальному заказу от 0,25 до 1.

2

Предел допускаемой дополнительной температурной погрешности измерений на каждый 1°C изменения температуры окружающей среды от нормальной.

3

- количество поставляемых в комплекте с прибором разъемов зависит от исполнения прибора, которое задается цифровым кодом, написанным в конце названия модели. Например, МИП PWR-TM-100312102.

Поверка

осуществляется по документу 18-18/018 МП «Преобразователи многофункциональные измерительные PWR типа PWR модели TM. Методика поверки с Изменением №1» утвержденному ФБУ «Красноярский ЦСМ» 08.10.2018 г.

Основные средства поверки:

  • - мегаомметр М4100/1 (рег. номер 57409-14);

  • - калибратор переменного тока «Ресурс-К2» (рег. номер 29284-05);

  • - частотомер электронно-счетный, Ч3-63 (рег. номер 9084-83);

  • - термогигрометр цифровой Center 315 (рег. номер 22129-09);

Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую панель корпуса преобразователя оттиском клейма поверителя и на свидетельство о поверке в виде наклейки со штрих-кодом.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
