Наименование и обозначение

Количество, шт.

Примечание

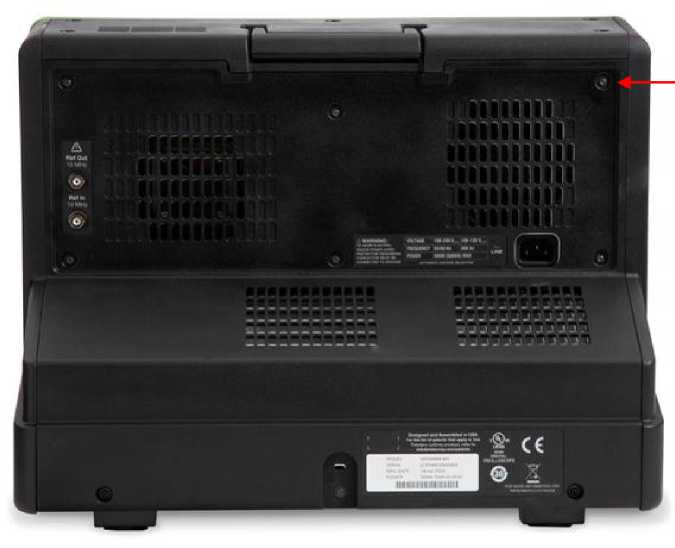

Осциллограф цифровой запоминающий

1

Сетевой кабель

1

Пробник-делитель

4

Пробник для логического анализатора

1

для модификаций, имеющих логический анализатор

Руководство по эксплуатации

1

Методика поверки ПР-04-2017МП (с Изменением № 1)

1

Характеристика

Модификации

Значение

1

2

3

Число входных аналоговых каналов

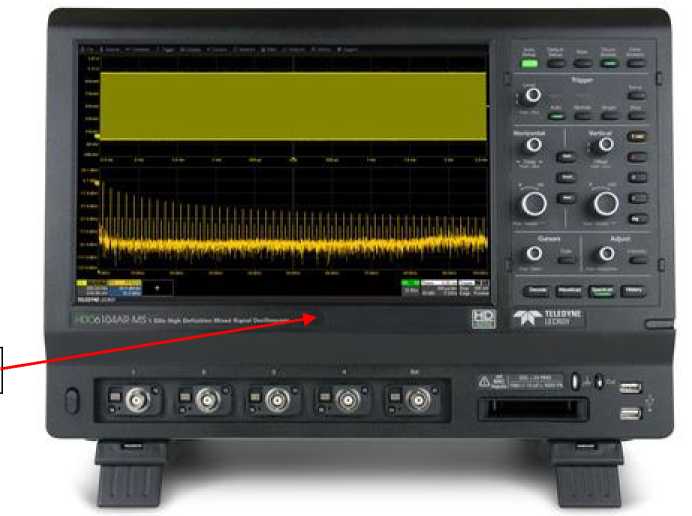

Серии HDO4000AR, HDO4000AR-MS,

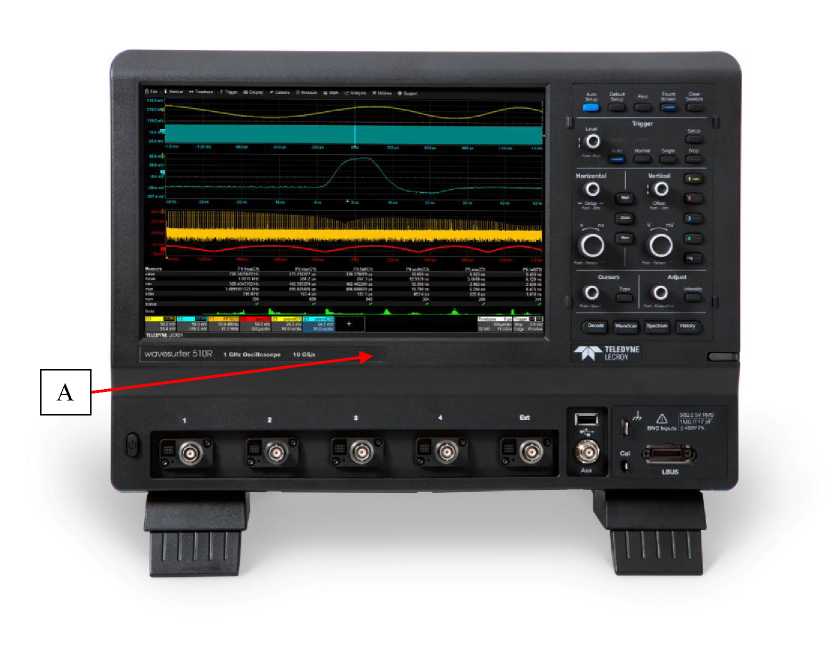

HDO6000AR, HDO6000AR-MS, модель WaveSurfer 510R

4

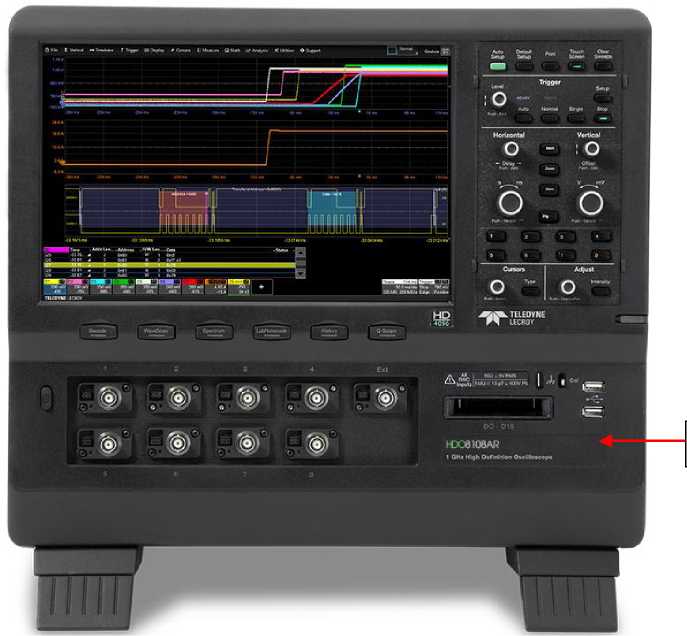

Серии HDO8000AR, MDA800AR

8

Максимальная частота дискретизации в реальном времени, ГГц, на канал

Все модификации

10

Максимальная длина записи, МБ, на канал/при объединении каналов

Серии HDO4000AR, HDO4000AR-MS

12,5/25

Серии HDO4000AR, HDO4000AR-MS с опцией памяти «L»

25/50

Серии HDO6000AR, HDO6000AR-MS,

HDO8000AR, MDA800AR

50/-

Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR с опцией памяти «L»

100/-

Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR с опцией памяти «XL»

250/-

WaveSurfer 510R

16/32

1

2

3

Канал вертикального отклонения

Номинальное входное сопротивление (переключаемое), Ом

Все модификации

R10⁶±2A0⁴,

50±1

Максимальное входное напряжение,

В

• - переменное напряжение

<10 кГц+постоянная составляющая при входном сопротивлении 1 МОм,

• - среднеквадратическое значение при входном сопротивлении 50 Ом

Все модификации

400

5

Разрешение по вертикали, бит

Серии HDO4000AR,

HDO4000AR-MS, HDO6000AR,

HDO6000AR-MS, HDO8000AR,

MDA800AR

12

WaveSurfer 510R

8

Диапазон значений установки коэффициентов отклонения, мВ/дел,

• - при входном сопротивлении 1 МОм,

• - при входном сопротивлении 50 Ом

Все модификации

от 1 до 1-10⁴ от 1 до 1-10³

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ

Серии HDO4000AR,

HDO4000AR-MS, HDO6000AR,

HDO6000AR-MS, HDO8000AR,

MDA800AR

±(0,04<Ко+1), где Ко - значение коэффициента отклонения, мВ/дел

WaveSurfer 510R

±(0,08-Ко+1), где Ко - значение коэффициента отклонения, мВ/дел

Время нарастания переходной характеристики, пс, не более

HDO4024AR, HDO4024AR-MS

1,7540³

HDO4034AR, HDO4034AR-MS,

HDO6034AR, HDO6034AR-MS,

HDO8038AR, MDA803AR

1А0³

HDO4054AR, HDO4054AR-MS,

HDO6054AR, HDO6054AR-MS,

HDO8058AR, MDA805AR

700

HDO4104AR, HDO4104AR-MS,

HDO6104AR, HDO6104AR-MS,

HDO8108AR, MDA810AR

450

WaveSurfer 510R

415

Полоса пропускания по уровню -3 дБ, при входном сопротивлении 50 Ом, МГц, не менее, при коэффициенте отклонения не менее 2 мВ/дел

HDO4024AR, HDO4024AR-MS

200

HDO4034AR, HDO4034AR-MS,

HDO6034AR, HDO6034AR-MS,

HDO8038AR, MDA803AR

350

HDO4054AR, HDO4054AR-MS,

HDO6054AR, HDO6054AR-MS,

HDO8058AR, MDA805AR

500

HDO4104AR, HDO4104AR-MS,

HDO6104AR, HDO6104AR-MS,

HDO8108AR, MDA810AR WaveSurfer 510R

1000

1

2

3

Канал горизонтального отклонения

Диапазон установки коэффициентов развертки, с/дел

Серии HDO4000AR,

HDO4000AR-MS

от 240"¹⁰ до 1,2540³

Серии HDO4000AR, HDO4000AR-MS с установленной опцией памяти 25 МБ на канал

от 240"¹⁰ до 2,540³

Серии HDO6000AR,

HDO6000AR-MS,

HDO8000AR, MDA800AR

от 2^10^-11 до 540³

Серии HDO6000AR,

HDO6000AR-MS, HDO8000AR, MDA800AR с установленной опцией памяти 100 МБ на канал

от 2^10^-11 до 140⁴

Серии HDO6000AR,

HDO6000AR-MS, HDO8000AR, MDA800AR с установленной опцией памяти 250 МБ на канал

от 2^10^-11 до 2Д10⁴

WaveSurfer 510R

от 240"¹⁰ до 140³

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 6_F

Серии HDO4000AR,

HDO4000AR-MS,

HDO6000AR,

HDO6000AR-MS,

HDO8000AR, MDA800AR

±2,540’⁶

WaveSurfer 510R

±1,5-10’⁶

Пределы допускаемой абсолютной погрешности измерения временных интервалов

^Тизм^{, с}

Все модификации

±(5_f-T изм+0,06/Рдискр),

где 6_F - относительная погрешность частоты внутреннего опорного генератора;

Тизм - измеренный временной интервал, с;

Fдискр - частота дискретизации, Гц

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока постоянным смещением, мВ

Серии HDO4000AR,

HDO4000AR-MS,

HDO6000AR,

HDO6000AR-MS,

HDO8000AR, MDA800AR

±(0,04-Ко+0,01- |исм|+0,0002^|имакс|+1), где исм - установленное значение напряжения постоянного смещения, мВ; имакс - максимальное значение напряжения постоянного смещения для установленного коэффициента отклонения, мВ;

Ко - значение коэффициента отклонения, мВ/дел

WaveSurfer 510R

±(0,08-Ко+0,015-|исм|+1),

где исм - установленное значение напряжения постоянного смещения, мВ; Ко - значение коэффициента отклонения, мВ/дел

1                                                2                              3

Цифровой логический анализатор (для модификаций с логическим анализатором)

Число входных цифровых каналов

Серии HDO4000AR-MS,

HDO6000AR-MS

16

Серии HDO8000AR, MDA800AR с установленной опцией логического анализатора

WaveSurfer 510R с опцией

• - MS-250

• - MS-500

• - MS-500-36

18

18

36

Максимальная частота дискретизации, ГГц, на каждый канал/при объединении каналов

для 16-канального логического анализатора

для опции MS-250

для опции MS-500

для опции MS-500-36

1,25/1/2/1/2

Пороговые уровни срабатывания

TTL; ECL; CMOS; PECL; LVDS или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±10

Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В

±(0,03-Un|+0,1+D/2),

где U_n - установленный уровень срабатывания, В;

D - установленный гистерезис, В

Максимальное входное напряжение, В (пиковое значение)

±30

Общие технические характеристики

Напряжение питания от сети переменного тока, В, частотой от 45 до 400 Гц

от 100 до 240

Г абаритные размеры, мм

Серии HDO4000AR, HDO6000AR,

HDO4000AR-MS, HDO6000AR-MS

292х400х131

Серии HDO8000AR, MDA800AR

375х416х280

WaveSurfer 510R

316x417x238

Масса, кг

Серии HDO4000AR, HDO6000AR,

HDO4000AR-MS, HDO6000AR-MS

5,86

Серии HDO8000AR, MDA800AR

12,2

WaveSurfer 510R

10,3

Нормальные условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +18 до +28

80

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при +30 °С, %, не более

от +5 до +40

80
