Номер по Госреестру СИ: 78095-20
78095-20 Осциллографы цифровые
(WaveSurfer 4000HDR)
Назначение средства измерений:
Осциллографы цифровые серии WaveSurfer 4000HDR (далее по тексту - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Программное обеспечение
Осциллографы функционируют под управлением операционной системы Microsoft Windows и встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Teledyne LeCroy |
Номер версии (идентификационный номер ПО) |
не ниже 9.0.О.0 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым серии WaveSurfer 4000HDR
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Техническая документация изготовителя Teledyne LeCroy, Inc., США
Поверка
Поверкаосуществляется по документу ПР-34-2019МП «ГСИ. Осциллографы цифровые серии WaveSurfer 4000HDR. Методика поверки», утвержденному АО «ПриСТ» 30 декабря 2019 г.
Основные средства поверки:
- калибратор осциллографов 9500В с формирователем 9530 (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 30374-13, 2 разряд по ГОСТ 8.761-2011).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Teledyne LeCroy, Inc., СШААдрес: 700 Chestnut Ridge Road, Chestnut Ridge, New York, USA 10977-6499 Телефон: 800-553-2769
Web-сайт: http://teledynelecroy.com/
Заявитель
Общество с ограниченной ответственностью «ЛеКрой Рус» (ООО «ЛеКрой Рус») ИНН 7708715753
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4
Телефон: +7 (495) 777-55-92
Факс: +7 (495) 633-85-02
Web-сайт: http://www.lecroyscope.ru/
E-mail: info@lecroy-rus.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы выполнены в виде компактного моноблока. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, аналого-цифровой преобразователь (АЦП), цифро-аналоговый преобразователь (ЦАП), микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.
Осциллографы выпускаются в виде следующих 4 модификаций: WaveSurfer 4024HDR, WaveSurfer 4034HDR, WaveSurfer 4054HDR, WaveSurfer 4104HDR.
Модификации осциллографов различаются полосой пропускания и временем нарастания переходной характеристики.
На передней панели осциллографов расположен жидко-кристаллический дисплей, входы аналоговых каналов, вход цифрового логического анализатора, выход компенсатора пробника, гнездо заземления, разъемы интерфейсов USB.
На задней панели расположены вход внешней синхронизации, разъем вход/выход опорной частоты, выход AUX, разъем сети питания, разъемы интерфейсов USB, Ethernet, HDMI, MicroSD Port.
Осциллографы могут комплектоваться дополнительными опциями встроенного логического анализатора (16 каналов) и одноканальным функциональным генератором.
Общий вид осциллографов приведен на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям осциллографов предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
А

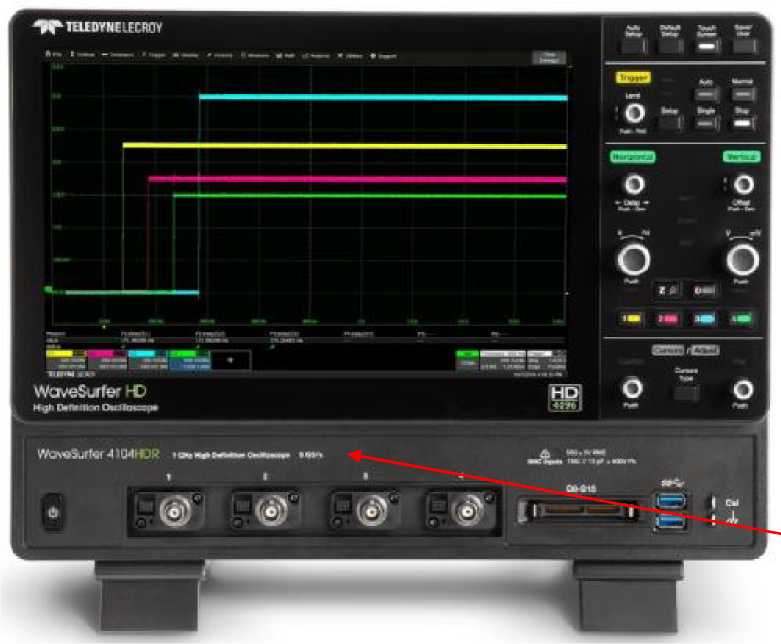

Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А)
UOWt
f“ С€ ®
й°о ±
& П Е Н '

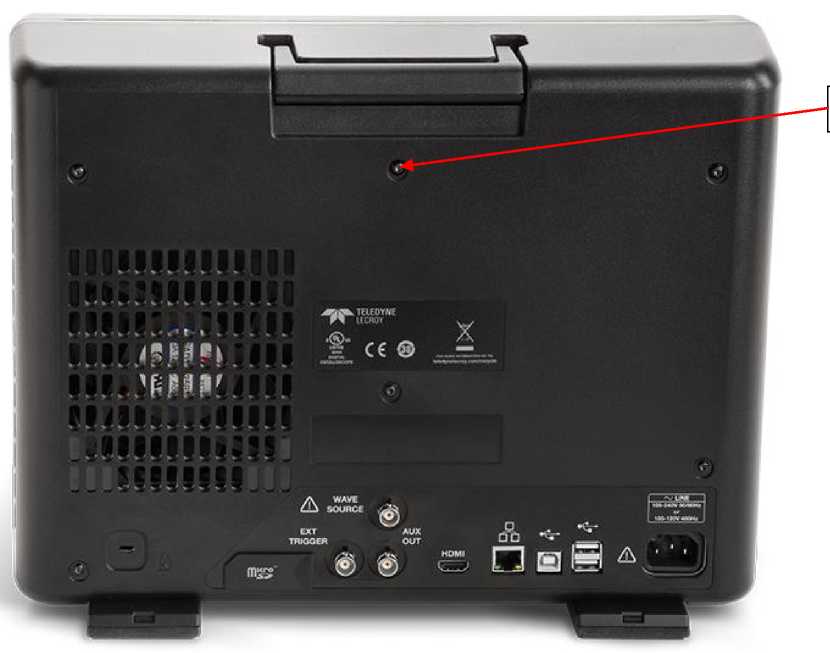

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)
Таблица 2 - Метрологические характеристики осциллографов цифровых серии
WaveSurfer 4000HDR
Наименование характеристики |
Модификации |
Значение |
Число входных аналоговых каналов |
все модификации |
4 |
Максимальная частота дискретизации в реальном времени, ГГц (на канал /в режиме объединения каналов) |
все модификации |
2,5/5,0 |
Максимальная длина записи при включенных 4/2 каналах, МБ |
все модификации |
12,5/25,0 |
Канал вертикального отклонения | ||
Номинальное входное сопротивление (переключаемое) |
все модификации |
(1,00±0,02) МОм (50±1) Ом |
Диапазон значений коэффициента отклонения (Ко), мВ/дел
|
все модификации |
от 1 до 10000 от 1 до 1000 |
Разрешение по вертикали, бит
|
все модификации |
12 15 |
Максимальное входное напряжение, В
|
все модификации |
400 5 |
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % |
все модификации |
±0,5 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при значении напряжения постоянного смещения 0 В, В |
все модификации |
±(0,005-8-Ко+0,001) |
Продолжение таблицы 2
Наименование характеристики |
Модификации |
Значение | |
Время нарастания переходной характеристики, пс, не более |
WaveSurfer 4024HDR |
1750 | |
WaveSurfer 4034HDR |
1000 | ||
WaveSurfer 4054HDR |
700 | ||
WaveSurfer 4104HDR |
500 | ||
Полоса пропускания по уровню -3 дБ, ГГц, не менее (при Rbx=50 Ом) |
WaveSurfer 4024HDR |
0,20 | |
WaveSurfer 4034HDR |
0,35 | ||
WaveSurfer 4054HDR |
0,50 | ||
WaveSurfer 4104HDR |
1,00 | ||
Диапазон установки постоянного смещения, В (при Rbx=50 Ом в диапазонах установки коэффициента отклонения) |
от 1 до 4,95 мВ/дел |
все модификации |
±1,6 |
от 5 до 9,9 мВ/дел |
±4 | ||
от 10 до 19,8 мВ/дел |
±8 | ||
от 20 мВ/дел до 1 В/дел |
±10 | ||
Диапазон установки постоянного смещения, В (при Rbx=1 МОм в диапазонах установки коэффициента отклонения) |
от 1 до 4,95 мВ/дел |
все модификации |
±1,6 |
от 5 до 9,9 мВ/дел |
±4 | ||
от 10 до 19,8 мВ/дел |
±8 | ||
от 20 до 100 мВ/дел |
±16 | ||
от 102 до 198 мВ/дел |
±80 | ||
от 200 мВ/дел до 1 В/дел |
±160 | ||
от 1,02 до 10 В/дел |
±400 | ||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока постоянным смещением, В |
все модификации |
±(0,005-8-Ко+0,01- •|исм|+0,0002^ ■Цсм max|+0,001) | |
Канал горизонтального отклонения | |||
Диапазон установки коэффициентов развертки (Кр), с/дел |
все модификации |
от 540’10 до 100 | |
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 6F |
все модификации |
±2,540’6 | |
Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, с |
все модификации |
±^Тизм + +0,06/Бдискр) | |
Примечания Rbx - значение входного сопротивления каналов осциллографа, Ом; Ко - коэффициент отклонения, В/дел; исм - установленное значение напряжения постоянного смещения, В; исм max - максимальное значение диапазона напряжения постоянного смещения, В; 6F - относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с; Бдискр - частота дискретизации, Гц. |
Таблица 3 - Метрологические характеристики встроенного цифрового логического анализатора (опция)
Наименование характеристики |
Значение |
Число входных цифровых каналов |
16 |
Максимальная частота дискретизации на каждый канал, МГц |
500 |
Пороговые уровни срабатывания |
TTL, ECL, CMOS или определяемый пользователем |
Пределы установки уровня срабатывания, определяемого пользователем, В |
±10 |
Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В |
±(0,03-Un|+0,1+D/2) |
Максимальное входное напряжение, В (пиковое значение) |
±30 |
Примечания ип - установленный уровень срабатывания, В D - установленный гистерезис, В |
Таблица 4 - Метрологические характеристики встроенного функционального генератора (опция)
Наименование характеристики |
Значение |
Форма сигнала |
Синусоидальная, меандр, треугольная (пилообразная), импульсная, шум, постоянный уровень |
Количество каналов |
1 |
Выходное сопротивление, Ом |
50±1 |
Диапазон частот, Гц, для форм сигнала: синусоидальной меандр, импульсной треугольной (пилообразной) |
от Г10-6до 2,5^107 от Г10-6 до Г107 от Г10-6 до 0,3406 |
Разрешающая способность, мкГц |
1 |
Пределы допускаемой относительной погрешности установки частоты |
±540-5 |
Диапазон установки уровня выходного сигнала, Вп-п на нагрузке 50 Ом без нагрузки |
от 240-3 до 3 от 440-3 до 6 |
Пределы допускаемой относительной погрешности установки уровня выходного напряжения, % |
±3,5 |
Диапазон установки напряжения постоянного смещения (DC), В на нагрузке 50 Ом без нагрузки |
±1,5 ±3 |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного смещения, В |
±(0,01^1+0,003) |
Длительность фронта и среза меандра и импульсного сигнала, нс, не более |
24 |
Примечания Вп-п - размах напряжения, В исм - установленное значение напряжения постоянного смещения, В |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
380x273x160 |
Масса, кг, не более |
5,3 |
Напряжение питающей сети, В при частоте питающей сети от 47 до 63 Гц при частоте питающей сети от 380 до 400 Гц |
от 90 до 264 от 90 до 132 |
Потребляемая мощность, В^А, не более |
150 |
Условия эксплуатации:
|
от 0 до +50 от 5 до 90 от 84,0 до 106,7 |
