Номер по Госреестру СИ: 53066-13
53066-13 Генераторы сигналов специальной формы
(WaveStation 2012, WaveStation 2022, WaveStation 2052)
Назначение средства измерений:
Генераторы сигналов специальной формы WaveStation 2012, WaveStation 2022, WaveStation 2052, (далее по тексту - генераторы) предназначены для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 45 типов сигналов произвольной формы.

Внешний вид.
Генераторы сигналов специальной формы
Рисунок № 1

Внешний вид.
Генераторы сигналов специальной формы
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на переднюю панель прибора методом наклейки.
лист № 6 всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Генераторы сигналов специальной формы WaveStation 2012, WaveStation 2022, WaveStation 2052. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов специальной формы WaveStation 2012, WaveStation 2022, WaveStation 2052
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «Teledyne LeCroy, Inc.».
Поверка
Поверкаосуществляется в соответствии с документом «Генераторы сигналов специальной формы WaveStation 2012, WaveStation 2022, WaveStation 2052. Методика поверки 54882137/212 МП», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 20 декабря 2012 г.
Основное поверочное оборудование:
-
- частотомер Ч3-63/1, диапазон частот от 0,1 Гц до 1500 МГц, погрешность ±540’7;
-
- стандарт частоты рубидиевый FS725 (применять при поверке генераторов с опцией 100), погрешность частоты за год ±540’10;
-
- вольтметр универсальный В7-78/1, диапазон от 0 до 1020 В, погрешность
± (0,003540’^иизм. + 5 е.м.р.);
-вольтметр диодный компенсационный В3-49, пределы измерения 10 мВ - 100 В, диапазон частот 20 Гц - 1000 МГц, относительная погрешность dU£ ± (0,2+(0,08/иизм)) %;
-
- анализатор спектра Agilent E4447A, погрешность измерения уровня ±0,17 дБ;
-
- осциллограф цифровой запоминающий WaveRunner 204Xi, полоса пропускания
2 ГГц, время нарастания переходной характеристики 0,2 нс;
-
- измеритель нелинейных искажений СК6-13, частотный диапазон от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов гармоник (0,003-100) %.
Заявитель
Общество с ограниченной ответственностью «ЛеКрой Рус» (ООО «ЛеКрой Рус»)Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр.4 тел. (495) 777-5591, 777-5592 Факс. (495) 640-3023
www.lecroyrus.ru; e-mail: info@lecroy-rus.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области»)Регистрационный номер 30083-08 от 23 декабря 2008 г.
Юридический и почтовый адрес:
пгт Менделеево, Солнечногорский р-н, Московская обл., 141570
тел. (495) 994-22-10 факс (495) 994-22-11
www.mencsm.ru,
Г енераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, который позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы. На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне - его параметры. Справа от дисплея находится вертикальный ряд кнопок меню, с помощью которых пользователь может ввести меню различных генерируемых функций, и ряд кнопок, используемых при генерации стандартных форм сигналов. В нижней части панели расположены выходные разъемы двух каналов и кнопки, используемые при выборе функций модуляции. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.

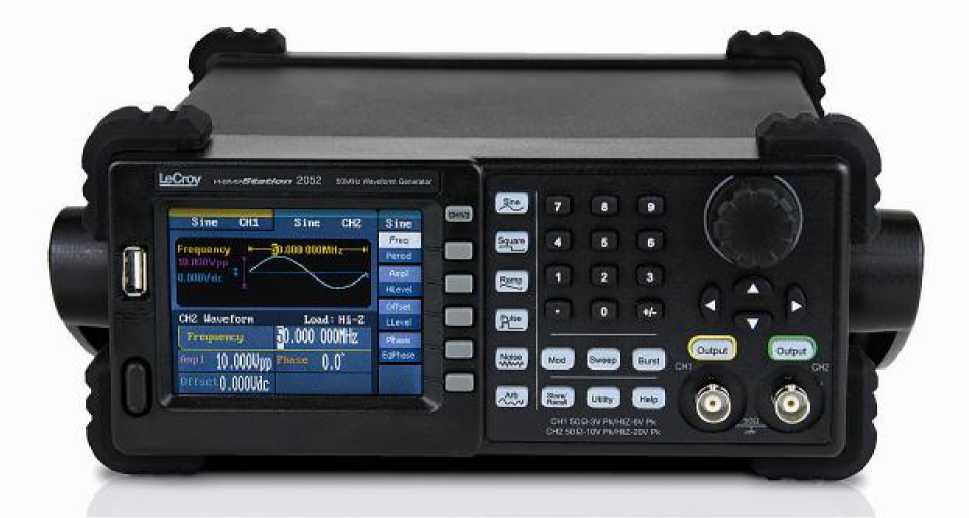

Рисунок 1 - Общий вид генератора
На задней панели генератора имеется разъем для подключения шнура питания, интерфейс для подключения USB-устройства (для хранения результатов) и входные разъемы для подачи тактового сигнала 10 МГц, сигнала внешней модуляции и сигнала запуска.

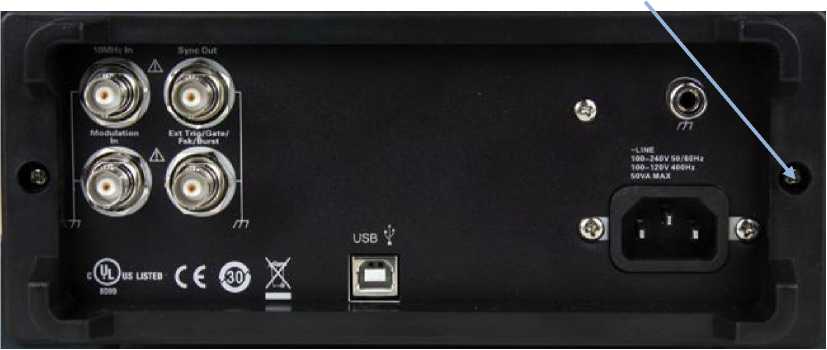

Вид задней панели генератора с местом пломбирования (один из винтов задней панели) приведен на рисунке 2.
Место пломбирования

Рисунок 2 - Вид задней панели генератора
Таблица 1
Модификация |
WaveStation 2012 |
WaveStation 2022 |
WaveStation 2052 |
Максимальная частота |
10 МГц |
25 МГц |
50 МГц |
Число каналов |
2 | ||
Частота дискретизации |
125 14 Гц | ||
Число точек сигнала произвольной формы |
16000 | ||
Вертикальное разрешение |
14 бит | ||
Форма сигнала |
Синус, прямоугольник, треугольник, импульс, белый шум, произвольная форма | ||
Синус |
1 мкГц-10 МГц |
1 мкГц-25 МГц |
1 мкГц-50 МГц |
Прямоугольный |
1мкГц-10 МГц |
1 мкГц-25 МГц |
1 мкГц-25 МГц |
Импульс |
500 мкГц-5МГц | ||
Пила/треугольник |
1мкГц-300кГц | ||
Белый шум |
10 МГц (-3дБ) |
25 МГц (-3дБ) |
50 МГц (-3дБ) |
Произвольная форма |
1 мкГц-5 МГц | ||
Погрешность установки частоты при температуре (23±5) °С |
Стандартный генератор: ±Г10-4 (в пределах 1 года) С опцией 100: ±2Ч0-7 (в пределах 1 года) | ||
Модуляция |
AM, FM, PM, FSK, ASK, Sweep, пакет | ||
Диапазон амплитуд |
2 мВразмах — 10 Вразмах (импеданс 50 ОмХ 4 мВразмах — 20 Вразмах (высокий импеданс) | ||
Параметры питания |
Потребляемая мощность менее 30 А | ||
Габаритные размеры |
(ширина х высота х длина) мм - 229 х 105 х 281 | ||
Масса |
2,8 кг |
Характеристики стандартных форм сигналов
Таблица 2 - Спектральная чистота синусоидального сигнала
Уровень гармоник в выходном сигнале по двум каналам по отношению к уровню несущей для диапазонов: 0 - 1 МГц 1 МГц - 5 МГц 5 МГц - 25 МГц 25 МГц - 50 МГц |
-60 дБн -53 дБн -35 дБн -32 дБн |
Суммарные гармонические искажения на частотах до 20 кГц |
0,1 % |
Уровни негармонических составляющих в выходном сигнале по отношению к уровню несущей для частотного диапазона от 0 до 1 МГц |
<-70 дБн |
Фазовый шум при отстройке 10 кГц на частоте синусоидального сигнала 20 МГц |
-108 дБн/Гц |
Таблица 3- Характеристики непрерывного сигнала прямоугольной формы
Длительность фронта и среза для уровня сигнала 1 В и частоты 1 кГц для всех модификаций, нс, менее |
12 |
Превышение стационарного уровня сигнала, %, менее |
5 |
Скважность для диапазонов частот, %: | |
1 мкГц - 10 МГц |
20 - 80 |
10 МГц (исключая) - 20 МГц |
40 - 60 |
20 МГц (исключая) - 25 МГц |
50 |
Таблица 4 - Характеристики сигнала треугольной формы
Нелинейность для сигнала 1 В, 1 кГц при 100 %-ной симметрии |
менее 1 % |
Асимметричность |
от 0 до 100 % |
Таблица 5- Характеристики импульсного сигнала
Длительность импульса |
от 20 нс до 1800 с |
Длительность фронта и среза для уровня сигнала 1 В и частоты 1 кГц для всех модификаций, менее |
12 нс |
Выброс, менее |
5 % |
Таблица 6 - Характеристики сигнала произвольной формы
Длина формы сигнала |
16000 точек |
Вертикальное разрешение |
14 бит |
Частота дискретизации |
125 МГц |
Минимальная длительность фронта и среза |
20 нс |
Таблица 7 - Характеристики выходного сигнала
Выход |
Канал 1 |
Канал 2 | |
Амплитуда (размах) при импедансе 50 Ом и частотном диапазоне менее 10 МГц Амплитуда при импедансе 50 Ом и частотном диапазоне более 10 МГц Амплитуда при высоком импедансе и частотном диапазоне менее 10 МГц Амплитуда при высоком импедансе и частотном диапазоне более 10 МГц |
от 2 мВ до 3 В от 2 мВ до 3 В от 4 мВ до 6 В от 4 мВ до 6 В |
от 2 мВ до 10 В от 2 мВ до 5 В от 4 мВ до 20 В от 4 мВ до 10 В | |
Пределы допускаемой абсолютной погрешности установки амплитуды для синусоидального сигнала 1 кГц |
± (0,01 хА + 2 мВ) при A<1 В ± (0,01хА + 10 мВ) при А>1 В где А - установленное значение амплитуды, мВ | ||
Неравномерность АЧХ сигнала синусоидальной формы относительно 1 кГц (размах 5 В) |
0,15 дБ < 1 МГц; 0,3 дБ > 1 МГц | ||
Диапазон смещения постоянной составляющей:
|
1,499 В 2,998 В |
4,999 В 9,998 В | |
Пределы допускаемой абсолютной погрешности установки смещения |
±(0,01 хС + 5 мВ) при С<1 В ±(0,05хС + 5 мВ) при С>1 В где С - величина смещения, мВ |
Характеристики сигналов модуляции
Таблица 8 - Амплитудная модуляция (канал 1/канал 2)
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
Источник модуляции |
Внутренний/внешний |
Форма сигнала модуляции в диапазоне 2мГц -20 кГц |
Синус, прямоугольный, треугольный, произвольный, шум |
Глубина модуляции |
от 0 до 120 % |
Таблица 9 - Частотная (FM) модуляция (канал 1/канал 2)
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
Источник модуляции |
Внутренний/внешний |
Форма сигнала модуляции в диапазоне 2 мГц -20 кГц |
Синус, прямоугольный, треугольный, произвольный, шум |
Девиация частоты |
WaveStation 2012 - от 0 до 5 МГц WaveStation 2022 - от 0 до 12,5 МГц WaveStation 2052 - от 0 до 25 МГц |
Таблица 10 - Фазовая (РМ) модуляция (канал 1/канал 2)
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
Источник модуляции |
Внутренний/внешний |
Форма сигнала модуляции в диапазоне 2 мГц -20 кГц |
Синус, прямоугольный, треугольный, произвольный, шум |
Девиация фазы |
от 0 до 360° |
Таблица 11- FSK модуляция (канал 1/канал 2)
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
Источник модуляции |
Внутренний/внешний |
Форма сигнала модуляции в диапазоне 2 мГц -50 кГц |
Прямоугольная форма сигнала со скважностью 50 % |
Таблица 12 - ASK модуляция (канал 1/канал 2)
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
Источник модуляции |
Внутренний/внешний |
Форма сигнала модуляции в диапазоне 2 мГц -50 кГц |
Прямоугольная форма сигнала со скважностью 50 % |
Таблица 13- Sweep модуляция (канал 1/канал 2)
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
Тип модуляции |
линейная/логарифмическая |
Время свипирования |
от 1 мкс до500 с |
Источник запуска |
Ручной, внешний, внутренний |
Таблица 14 - Пакетная (burst) модуляция (канал 1/канал 2)
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
Тип модуляции |
Счетная (от 1 до 50000 периодов), бесконечная, управляемая |
Начальная/конечная фа за |
0° - 360° |
Внутренний период |
от 1 мкс до 500 с |
Регулируемый запуск |
Внешний запуск |
Источник запуска |
Ручной, внешний, внутренний |
Таблица 15 - Соединители задней панели
Вход внешней модуляции |
Уровень сигнала (размах) ±6 В, глубина модуляции 100 %, входной импеданс 5 кОм |
Вход внешнего запуска |
ТТЛ совместимый, длительность импульса более 100 нс, входной импеданс 10 кОм |
Вход для подачи опорного сигнала частотой 10 МГц | |
Выходной разъем Sync Out |
ТТЛ совместимый, длительность импульса более 50 нс, выходной импеданс 50 Ом, максимальная частота 2 МГц |
Рабочие условия применения:
-
- температура окружающего воздуха, °С 0 - 40
-
- относительная влажность воздуха, %, не более 90 (<35 °С), 60 (35 - 40 °С)
-
- частота питающей сети, Гц 45 - 440
-
- напряжение питающей сети переменного тока, В 100 - 240
