Номер по Госреестру СИ: 67292-17
67292-17 Осциллографы цифровые запоминающие
(WaveRunner 8000R, HDO9000R)
Назначение средства измерений:
Осциллографы цифровые запоминающие серий WaveRunner 8000R, HDO9000R (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Аналитический паспорт типа средства измерений
67292-17 — Осциллографы цифровые запоминающие
WaveRunner 8000R, HDO9000R
Фирма "Teledyne LeCroy, Inc."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
14
организаций23
владельцев5
версий121
Всего поверок
по агрегатам с 2010 года
4
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
14
Организаций-поверителей
эффективное число: 7.8
23
Владельцев СИ
эффективное число: 14.9
33
Экземпляров СИ
по агрегатам владельцев / организаций
57.9%
Периодические поверки
первичные: 8.3%
0.83%
Непригодность
1 извещений
52.1%
Поверки юрлиц
доля в общем объёме
6 696 ₽
Средневзвешенная цена
медиана: 6 600 ₽
100%
Покрытие ценами
расчётный известный объём: 60 600 ₽
2 018,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 279
Концентрация поверителей
HHI; доля топ-5: 69.4%
670
Концентрация владельцев
HHI; доля топ-5: 42.4%
15
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
10
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 121 поверок; пик пришёлся на 2021 год (17).
- Последний завершённый год показал рост на 0% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 11.2%.
- Рынок представлен 14 организациями; концентрация низкая (HHI 1279), доля топ-5 — 69.4%.
- В базе найдено 23 владельцев и 33 экземпляров СИ; доля пяти крупнейших владельцев — 42.4%.
- Средневзвешенная цена поверки — 6 696 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 60 600 руб.
- Доля извещений о непригодности составляет 0.83% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 018,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2021 — 17
Долгосрочный CAGR: 11.2%
Активных версий: 1
Ценовой диапазон: 6 480–7 200 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 6 | 14 | 2,33 |
| АО ГосНИИП | Юридические лица | 2 | 5 | 2,50 |
| ООО "МЕТРИКА" | Юридические лица | 2 | 4 | 2,00 |
| АО "НПП "ПУЛЬСАР" | Юридические лица | 2 | 4 | 2,00 |
| ООО ПК "ТЭКСИ" | Юридические лица | 2 | 2 | 1,00 |
| ООО ПК «ТЭКСИ» | Юридические лица | 2 | 2 | 1,00 |
| АО "НИИ ТМ" | Юридические лица | 1 | 6 | 6,00 |
| ООО ФОРМ | Юридические лица | 1 | 5 | 5,00 |
| АО НИИП | Юридические лица | 1 | 4 | 4,00 |
| ФГУП "ВНИИФТРИ" | Юридические лица | 1 | 2 | 2,00 |
| АО "Рязанский Радиозавод" | Юридические лица | 1 | 2 | 2,00 |
| ООО "РОДЕ И ШВАРЦ РУС" | Юридические лица | 1 | 2 | 2,00 |
| ООО КУРЭЙТ | Юридические лица | 1 | 2 | 2,00 |
| Федеральное государственное бюджетное учреждение науки Институт ядерной физики им. Г.И. Будкера Сибирского отделения Российской академии наук | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ЦЕНТР СЕРТИФИКАЦИИ МИКРОЭЛЕКТРОНИКИ" | Юридические лица | 1 | 1 | 1,00 |
| ООО НПП СОЛИТОН | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЦСМ" | Юридические лица | 1 | 1 | 1,00 |
| АО "ГРЦ Макеева" | Юридические лица | 1 | 1 | 1,00 |
| ООО ПК ТЭКСИ | Юридические лица | 1 | 1 | 1,00 |
| АО "ГРЦ МАКЕЕВА" | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| АО РЯЗАНСКИЙ РАДИОЗАВОД | Юридические лица | 1 | 1 | 1,00 |
| ООО "Квантово-оптические системы" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 05cae5ca-f513-2d0e-c7cb-d0dbc81f33a8 | 67292-17 | 2024-11-06 | — | актуальная |
| 246e37fe-28b5-d73b-ce26-0dcefaf2af49 | 67292-17 | 2024-11-05 | 2024-11-06 | архивная |
| 445c3bbc-7363-7f75-571e-60928cb4f66c | 67292-17 | 2023-03-01 | 2024-11-05 | архивная |
| e44c2901-8b4b-6953-e5b1-cdbae527fd8e | 67292-17 | 2023-02-26 | 2023-03-01 | архивная |
| f36d2213-d6f5-5ec4-0bc2-e922d2bea05a | 67292-17 | 2020-05-07 | 2023-02-26 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Общие сведения
Дата публикации - 06.11.2024
Срок свидетельства - 14.04.2022
Номер записи - 158823
ID в реестре СИ - 381223
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WaveRunner 8404MR, HDO9404R-MS, WaveRunner 8254MR, WaveRunner 8404R, HDO9204R, WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WR8254MR, Нет модификации, -, HDO9104R-MS, HDO9204R-MS, HDO9402R, WaveRunner 8404MR-MS
Производитель
Изготовитель - Фирма "Teledyne LeCroy, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок - 121
Выдано извещений - 1
Кол-во периодических поверок - 70
Кол-во средств измерений - 45
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2017.04.14 Об утверждении типов средств измерений
Наличие аналогов СИ: Осциллографы цифровые запоминающие (WaveRunner 8000R, HDO9000R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Teledyne LeCroy, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53066-13 21.02.2023 |
Генераторы сигналов специальной формы, WaveStation 2012, WaveStation 2022, WaveStation 2052 Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56371-14 05.02.2019 |
Осциллографы цифровые запоминающие, HDO4ххх-MS, HDO6ххх-MS Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
60893-15 10.06.2021 |
Осциллографы цифровые запоминающие, HDO, WaveJet, WaveSurfer Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
64557-16 11.07.2026 |
Осциллографы цифровые запоминающие, WaveMaster 8Zi-B-R (SDA) Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64558-16 11.07.2026 |
Осциллографы цифровые запоминающие, LabMaster 10Zi-A-R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67292-17 14.04.2022 |
Осциллографы цифровые запоминающие, WaveRunner 8000R, HDO9000R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68188-17 01.08.2022 |
Осциллографы цифровые запоминающие, HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, мод. WaveSurfer 510R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72045-18 01.08.2024 |
Осциллографы цифровые запоминающие, WaveRunner 8000R-R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74893-19 23.04.2024 |
Осциллографы цифровые запоминающие, WavePro HDR Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78095-20 27.04.2025 |
Осциллографы цифровые, WaveSurfer 4000HDR Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Осциллографы цифровые запоминающие (WaveRunner 8000R, HDO9000R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 0 | 5 | 0 | 1 | 0 | 1 | ||
| АО "ПРИСТ" (RA.RU.312058) | 29 | 9 | 18 | 0 | 26 | 8 | 16 | |||
| АО "ПРИСТ" (RA.RU.312058) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ГОСНИИП" (РОСС СОБ 3.00208.2014) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "РЯЗАНСКИЙ РАДИОЗАВОД" (0772) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "РОДЕ И ШВАРЦ РУС" (RA.RU.311535) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 9 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 0 | 17 | 1 | 8 | 0 | 8 | ||
| АО "ПриСТ" (RA.RU.312058) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 3 | 0 | 6 | 0 | 4 | 0 | 4 |
Стоимость поверки Осциллографы цифровые запоминающие (WaveRunner 8000R, HDO9000R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7800 | 7800 |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
7800 | 7800 |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
7800 | 7800 |
|
Сергиево-Посадский филиал ФБУ НИЦ ПМ-Ростест Московская область |
7800 | 7800 |
|
Серпуховский филиал ФБУ НИЦ ПМ-Ростест Московская область |
7800 | 7800 |
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «XStreamDSO». Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
XStreamDSO |
|
Номер версии (идентификационный номер ПО) |
не ниже 7.3.0.5 |
|
Цифровой идентификатор ПО |
нет данных |

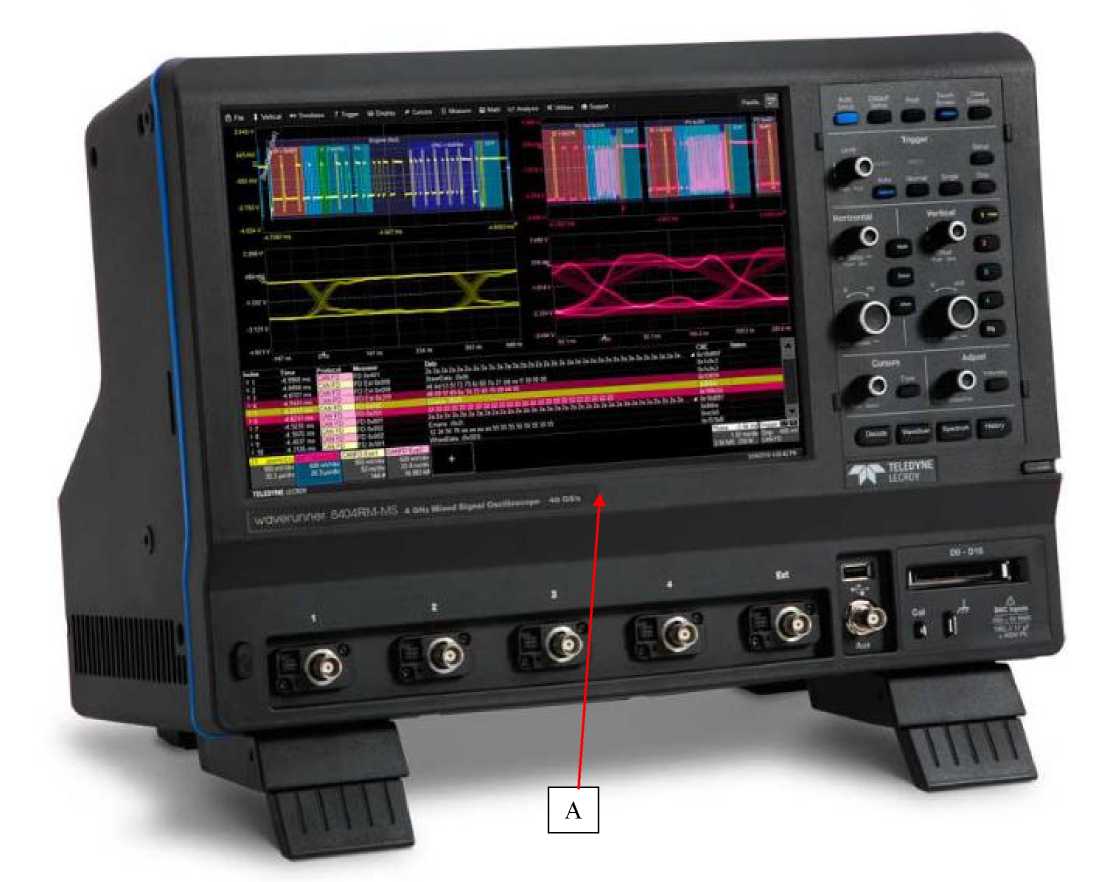

Рисунок 1 - Внешний вид осциллографов серии WaveRunner 8000R и место нанесения знака утверждения типа (А)

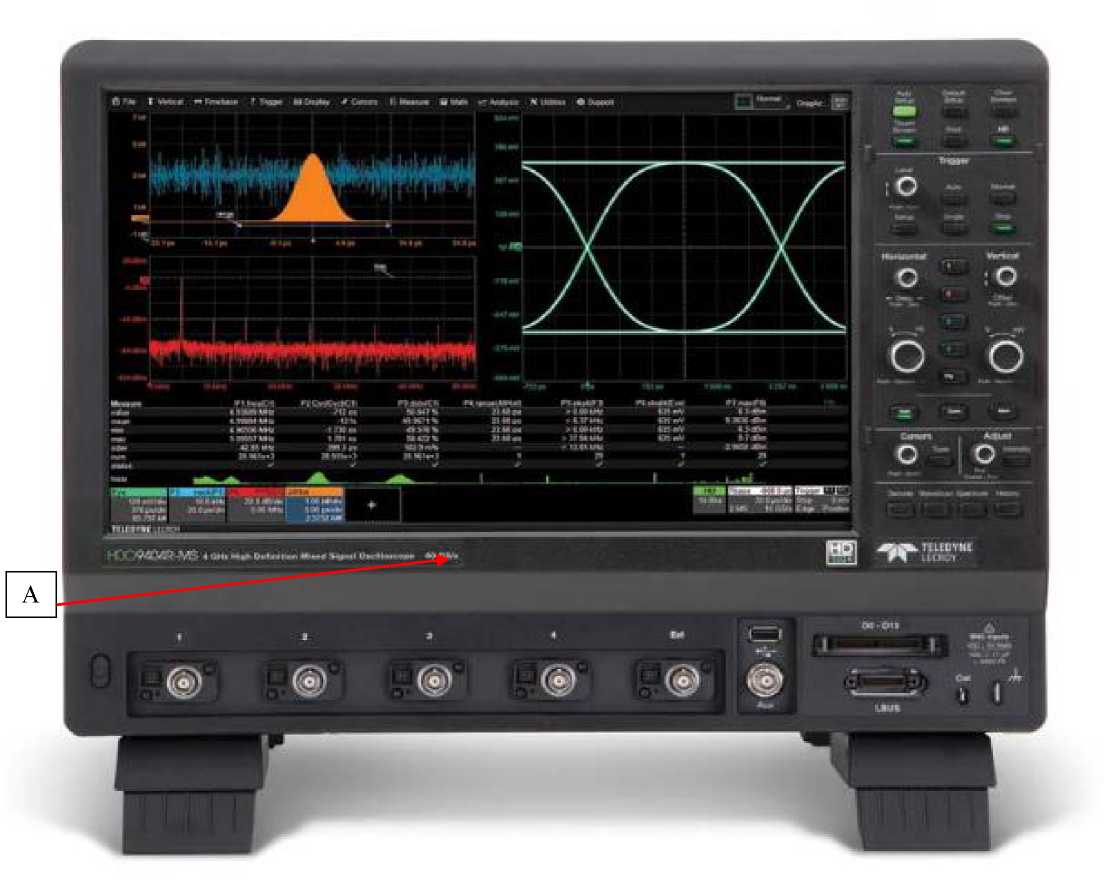

Рисунок 2 - Внешний вид осциллографов серии HDO9000R и место нанесения знака утверждения типа (А)

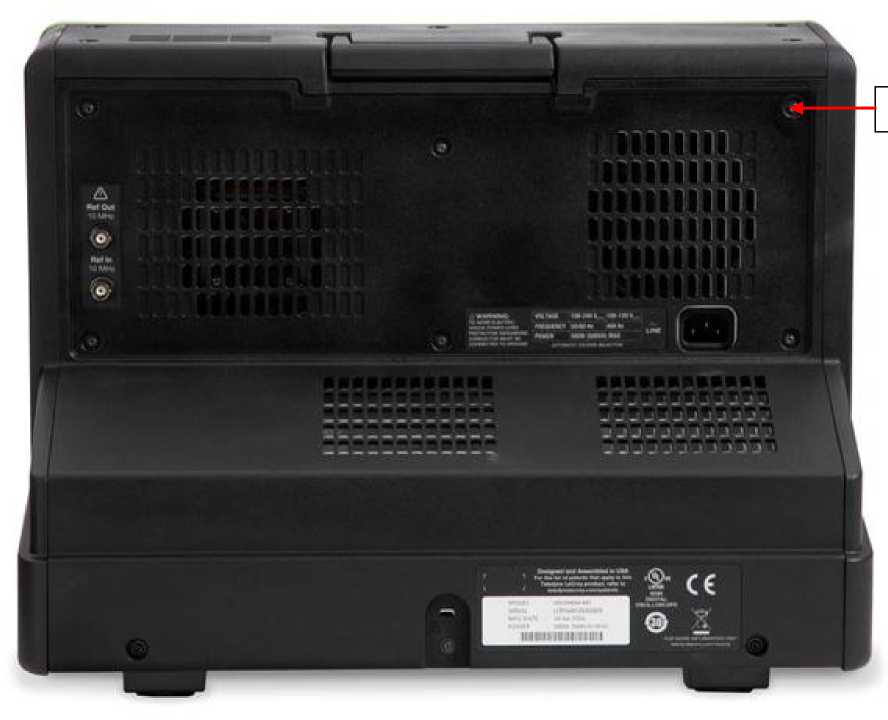

Рисунок 3 - Вид задней панели осциллографов и схема пломбировки от несанкционированного доступа (Б)
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель осциллографа методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим серий WaveRunner 8000R, HDO9000R
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
Техническая документация фирмы «Teledyne LeCroy, Inc.», США.
Поверка
Поверкаосуществляется по документу ПР-01-2017МП «Осциллографы цифровые запоминающие серий WaveRunner 8000R, HDO9000R. Методика поверки», утвержденному АО «ПриСТ» 17 февраля 2017 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500В с формирователем 9530 (Госреестр № 30374-13, 2 разряд по ГОСТ 8.761-2011);
- генератор испытательных импульсов 4005 (Госреестр №37630-08);
- генератор сигналов измерительный MG3694C (Госреестр № 45035-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«Teledyne LeCroy, Inc.», США Адрес: 700 Chestnut Ridge Road, Chestnut Ridge, New York, USA 10977-6499 Тел.: 800-553-2769; Факс: 845-578-5985
Web-сайт: http://teledynelecroy.com/
Заявитель
ООО «ЛеКрой Рус»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4
Тел.: 8 (495) 777-55-92; Факс: 8 (495) 633-85-02
Web-сайт: http://www.lecroyscope.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Тел. +7(495) 777-55-91; Факс +7(495) 640-30-23; E-mail: prist@prist.ru
Конструктивно осциллографы выполнены в виде компактного моноблока. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.
Осциллографы функционируют под управлением операционной системы Microsoft Windows и встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для связи с внешними устройствами имеются интерфейсы USB, Ethernet, DVI, Display Port, LBUS, GPIB (опция).
Осциллографы выпускаются в виде следующих модификаций:
серия WaveRunner 8000R: WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404 MR-MS;
серия HDO9000R: HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS.
Осциллографы отличаются полосой пропускания, функциональностью. Модификации с буквами «MS» имеют в своем составе цифровой логический анализатор (16 каналов).
На передней панели приборов расположен жидко-кристаллический дисплей, входы аналоговых каналов, вход внешней синхронизации, вход цифрового логического анализатора, выход AUX, выход компенсатора пробника, гнездо заземления, разъемы интерфейсов USB, LBUS (для серии HDO9000R), клавиатура.
На боковой панели расположены разъемы интерфейсов USB, Ethernet, DVI, Display Port, выход на внешние динамики.
На задней панели расположены разъем вход/выход опорной частоты, разъем сети питания.
Внешний вид осциллографов приведен на рисунках 1 - 2.
Для предотвращения несанкционированного доступа осциллографы имеют закрепительное клеймо, закрывающее головку винта крепления корпуса.
Комплектность осциллографов цифровых запоминающих серий WaveRunner 8000R, HDO9000R приведена в таблице 3.
Таблица 3 - Комплектность осциллографа
|
Наименование и обозначение |
Количество, шт. |
Примечание |
|
Осциллограф цифровой запоминающий |
1 | |
|
Сетевой кабель |
1 | |
|
Пробник-делитель |
4 | |
|
Пробник для логического анализатора |
1 |
для модификаций, имеющих логический анализатор (модификации с буквами MS в наименовании) |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки ПР-01-2017МП |
1 |
представлены в таблице 2.
Таблица 2 -
|
Характеристика |
Модификации |
Значение |
|
1 |
2 |
3 |
|
Число входных аналоговых каналов |
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS, HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS |
4 |
|
Максимальная частота дискретизации в реальном времени, ГГц, на канал /в режиме объединения каналов |
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS |
10/20 |
|
WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS |
20/40 | |
|
HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS |
20/40 | |
|
Максимальная длина записи при включенных 4/2/1 каналах, 4/2 каналах, МБ |
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, |
16/32/32 |
|
WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8254MR-MS, WaveRunner 8404 MR-MS |
64/128/128 | |
|
HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS |
64/128 | |
|
Канал вертикального отклонения | ||
|
Номинальное входное сопротивление (переключаемое), Ом |
все модификации |
1406 ± 2404, 50±1 |
|
1 |
2 |
3 |
|
Максимальное входное напряжение, В
1 МОм,
|
все модификации |
400 5 |
|
Разрешение по вертикали, бит |
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS |
8 |
|
HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS в режиме HD / при выключенном режиме HD |
10/8 | |
|
Диапазон значений коэффициента отклонения (КО), мВ/дел,
|
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS, HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS |
от 1 до 10000 от 1 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В, при Ucm = 0 В, где Ucm - уровень постоянного смещения осциллографа |
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS, HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS |
±(0,08-Ко + 0,001), где Ко - коэффициент отклонения, В/дел. |
|
1 |
2 |
3 |
|
Время нарастания переходной характеристики, пс, не более |
WaveRunner 8054R, WaveRunner 8054R-MS |
700 |
|
WaveRunner 8104R, WaveRunner 8104R-MS |
415 | |
|
WaveRunner 8254R, WaveRunner 8254MR, WaveRunner 8254R-MS, WaveRunner 8254МЙ.-М8 |
160 | |
|
WaveRunner 8404R, WaveRunner 8404MR, WaveRunner 8404MR-MS, WaveRunner 8404R-MS |
100 | |
|
HDO9104R, HDO9104R-MS |
415 | |
|
HDO9204R, HDO9204R-MS |
200 | |
|
HDO9304R, HDO9304R-MS |
134 | |
|
HDO9404R, HDO9404R-MS |
100 | |
|
Полоса пропускания по уровню -3 дБ, при входном сопротивлении 50 Ом, МГц, не менее - при коэффициенте отклонения не менее 2 мВ/дел |
WaveRunner 8054R, WaveRunner 8054R-MS |
500 |
|
WaveRunner 8104R, WaveRunner 8104R-MS |
1000 | |
|
HDO9104R, HDO9104R-MS |
1000 | |
|
Полоса пропускания по уровню -3 дБ, при входном сопротивлении 50 Ом, МГц, не менее - при коэффициенте отклонения не менее 5 мВ/дел |
WaveRunner 8254R, WaveRunner 8254MR WaveRunner 8254R-MS, WaveRunner 8254МК-М^ |
2500 |
|
WaveRunner 8404R, WaveRunner 8404MR, WaveRunner 8404MR-MS, WaveRunner 8404R-MS |
4000 | |
|
HDO9204R, HDO9204R-MS |
2000 | |
|
HDO9304R, HDO9304R-MS |
3000 | |
|
HDO9404R, HDO9404R-MS |
4000 | |
|
Полоса пропускания по уровню -3 дБ, МГц, не менее - при входном сопротивлении 1 МОм |
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS |
500 |
|
HDO9104R, HDO9104R-MS HDO9204R, HDO9204R-MS HDO9304R, HDO9304R-MS HDO9404R, HDO9404R-MS |
1000 |
|
1 | |
|
Диапазон установки постоянного смещения, В при входном сопротивлении 50 Ом в диапазонах установки коэффициента отклонения |
от 1 мВ/дел до 4,95 мВ/дел |
|
от 5 мВ/дел до 9,9 мВ/дел | |
|
от 10 мВ/дел до 19,8 мВ/дел | |
|
от 20 мВ/дел до 1 В/дел | |
|
Диапазон установки постоянного смещения, В при входном сопротивлении 50 Ом, при ограничении полосы пропускания < 1 ГГц, в диапазонах установки коэффициента отклонения |
от 1 мВ/дел до 4,95 мВ/дел |
|
от 5 мВ/дел до 9,9 мВ/дел | |
|
от 10 мВ/дел до 19,8 мВ/дел | |
|
от 20 мВ/дел до 1 В/дел | |
|
Диапазон установки постоянного смещения, В при входном сопротивлении 50 Ом, при ограничении полосы пропускания > 1 ГГц, в диапазонах установки коэффициента отклонения |
от 5 мВ/дел до 100 мВ/дел |
|
от 102 мВ/дел до 1 В/дел | |
|
2 |
3 |
|
WaveRunner 8054R WaveRunner 8104R WaveRunner 8054R-MS, WaveRunner 8104R-MS |
±1,6 |
|
±4 | |
|
±8 | |
|
±10 | |
|
WaveRunner 8254R, WaveRunner 8254MR WaveRunner 8254R-MS, WaveRunner 8254MR-MS WaveRunner 8404R WaveRunner 8404MR WaveRunner 8404R-MS, WaveRunner 8404MR-MS HDO9104R, HDO9104R-MS HDO9204R, HDO9204R-MS HDO9304R, HDO9304R-MS HDO9404R, HDO9404R-MS |
±1,6 |
|
±4 | |
|
±8 | |
|
±10 | |
|
WaveRunner 8254R, WaveRunner 8254MR, WaveRunner 8254R-MS, WaveRunner 8254MR-MS, WaveRunner 8404R, WaveRunner 8404MR, WaveRunner 8404R-MS, WaveRunner 8404MR-MS, HDO9104R, HDO9104R-MS HDO9204R, HDO9204R-MS HDO9304R, HDO9304R-MS HDO9404R, HDO9404R-MS |
±1,4 |
|
±10 |
|
1 | |
|
Диапазон установки постоянного смещения, В при входном сопротивлении 1 МОм в диапазонах установки коэффициента отклонения |
от 1 мВ/дел до 4,95 мВ/дел |
|
от 5 мВ/дел до 9,9 мВ/дел | |
|
от 10 мВ/дел до 19,8 мВ/дел | |
|
от 20 мВ/дел до 100 мВ/дел | |
|
от 102 мВ/дел до 1,0 В/дел | |
|
от 1,02 В/дел до 10 В/дел | |
|
от 1 мВ/дел до 4,95 мВ/дел | |
|
от 5 мВ/дел до 9,9 мВ/дел | |
|
от 10 мВ/дел до 19,8 мВ/дел | |
|
от 20 мВ/дел до 140 мВ/дел | |
|
от 142 мВ/дел до 1,4 В/дел | |
|
от 1,42 В/дел до 10 В/дел | |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока постоянным смещением, В | |
|
2 | |
|
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8054R- MS, WaveRunner 8104R- MS |
±1,6 |
|
±4 | |
|
±8 | |
|
±16 | |
|
±80 | |
|
±160 | |
|
WaveRunner 8254R, WaveRunner 8254MR WaveRunner 8254R-MS, WaveRunner 8254MR-MS WaveRunner 8404R WaveRunner 8404MR WaveRunner 8404R-MS, WaveRunner 8404MR-MS HDO9104R, HDO9104R-MS HDO9204R, HDO9204R-MS HDO9304R, HDO9304R-MS HDO9404R, HDO9404R-MS |
±1,6 |
|
±4 | |
|
±8 | |
|
±16 | |
|
±80 | |
|
±160 | |
|
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS, HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS |
±(0,08-Ко + 0,015-^1 + + 0,001), где Ко коэффициент отклонения, В/дел, исм - установленное значение напряжения постоянного смещения, В |
|
1 |
2 |
3 |
|
Канал горизонтального отклонения | ||
|
Диапазон установки коэффициентов развертки (КР), с/дел |
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS |
от 2H0"11 до 1,6-103 |
|
WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS, |
от 2H0"11 до 6,4403 | |
|
HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS при включенном режиме HD |
от 2^10-11 до 540"4 | |
|
HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS при выключенном режиме HD |
от 2^10-11 до 6,4403 | |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 6F |
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS, HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS |
±1,540"6 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, с |
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS, HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS |
±^Тизм + + 0,06/Рдискр), где 6F- относительная погрешность частоты внутреннего опорного генератора, Тизм - измеренный временной интервал, с; Ьдискр - частота дискретизации, Гц |
|
1 |
2 |
3 | |
|
Цифровой логический анализатор (для модификаций, имеющих логический анализатор -модификации с буквами MS в наименовании) | |||
|
Число входных цифровых каналов |
WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404 MR-MS, HDO9104R-MS, HDO9204R-MS, HDO9304R-MS, HDO9404R-MS |
16 | |
|
Максимальная частота дискретизации на каждый канал, ГГц |
1,25 | ||
|
Пороговые уровни срабатывания |
TTL; ESL; CMOS; PESL; LVDS или определяемый пользователем | ||
|
Пределы установки уровня срабатывания, определяемого пользователем, В |
±10 | ||
|
Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В |
±(0,03-|Un| + D), где Un - установленный уровень срабатывания, В D - установленный гистерезис, В | ||
|
Максимальное входное напряжение, В (пиковое значение) |
±30 | ||
|
Общие технические характеристики | |||
|
Напряжение питания от сети переменного тока, В, частотой от 45 до 400 Гц |
от 100 до 240 | ||
|
Габаритные размеры, мм |
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS |
316х417х238 | |
|
HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS |
358х445х242 | ||
|
1 |
2 |
3 |
|
Масса, кг |
WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS |
10,3 |
|
HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS |
11,7 | |
|
Нормальные условия применения:
|
от +18 до +28 80 | |
|
Рабочие условия применения:
|
от +5 до +40 80 | |
