Номер по Госреестру СИ: 64557-16
64557-16 Осциллографы цифровые запоминающие
(WaveMaster 8Zi-B-R (SDA))
Назначение средства измерений:
Осциллографы цифровые запоминающие серии WaveMaster 8Zi-B-R (SDA) (далее -осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «XStreamDSO». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

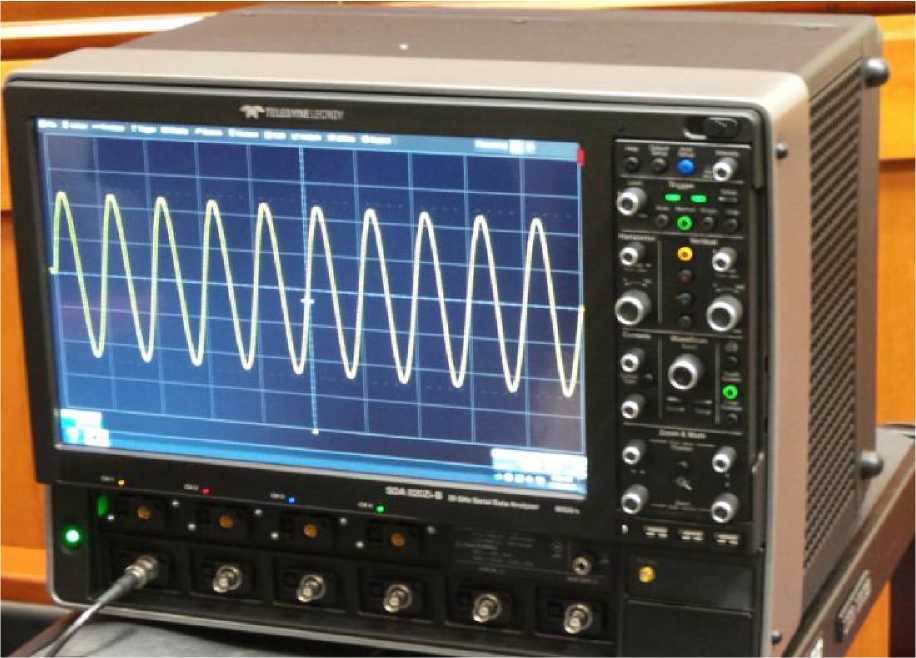

Рисунок 1 - Внешний вид передней панели осциллографа
Место пломбирования от несанкционированного доступа

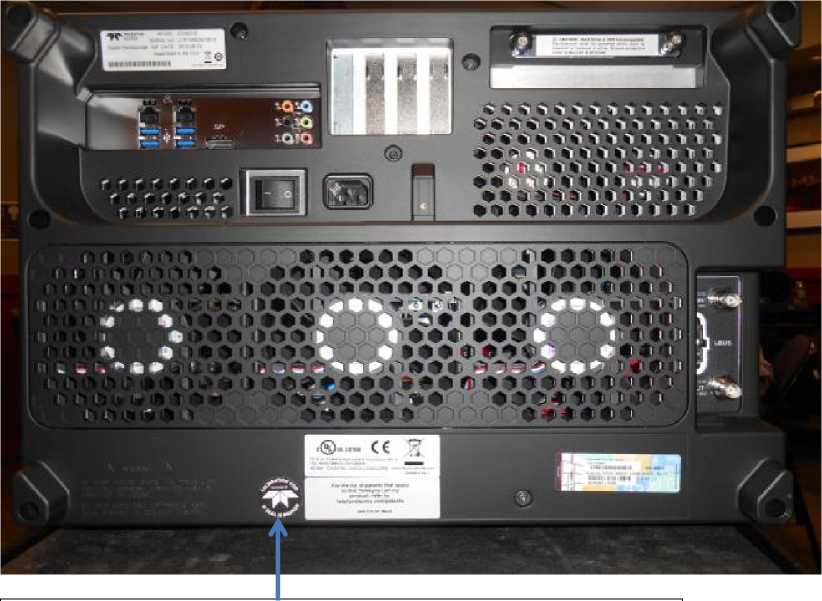

Рисунок 2 - Внешний вид задней панели осциллографа
Таблица 1 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
XStream DSO |
Номер версии (идентификационный номер) ПО |
не ниже 7.9.0.0 |
Цифровой идентификатор ПО (контрольная сумма) |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по ПР 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серии WaveMaster 8Zi-B-R (SDA)
-
1 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
2 ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
Поверка
Поверкаосуществляется в соответствии с документом 651-15-37 МП «Инструкция. Осциллографы цифровые запоминающие серии WaveMaster 8Zi-B-R (SDA). Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2016 г. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
-
- калибратор осциллографов Fluke 9500B (рег.№ 30374-13);
-
- генератор испытательных импульсов 4005 (Рег. №37630-08);
-
- мультиметр 3458A (Рег. № 25900-03);
-
- генератор сигналов Agilent E8257D (Рег. № 53941-13);
-
- ваттметр N1914A (Рег.№ 57386-14) с измерительными преобразователями N8485A, N8487А \8488А (Рег.№ 58375-14).
Изготовитель
Teledyne LeCroy, Inc., США
Юридический адрес: 700 Chestnut Ridge Road, Chestnut Ridge, New York, США, 10977-6499 Почтовый адрес: 700 Chestnut Ridge Road, Chestnut Ridge, New York, США, 10977-6499 Тел. +1 (845) 425-2-000
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон (факс): (495) 526-63-00
E-mail: office@vniiftri,ru
Конструктивно осциллографы представляют собой настольный моноблочный прибор в корпусе из пластика.
На передней панели осциллографов расположен жидкокристаллический экран, входные разъемы сигналов, органы управления.
Защита от несанкционированного доступа производится нанесением на предприятии-изготовителе специальной наклейки на задней панели корпуса прибора
Принцип действия осциллографов основан на высокоскоростном аналогоцифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Выпускаются следующие модели осциллографов: WaveMaster 804Zi-B-R, WaveMaster 806Zi-B-R, WaveMaster 808Zi-B-R, WaveMaster 813Zi-B-R, WaveMaster
816Zi-B-R, WaveMaster 820Zi-B-R, WaveMaster 825Zi-B-R, WaveMaster 830Zi-B-R,
SDA 804Zi-B-R, SDA 806Zi-B-R, SDA 808Zi-B-R, SDA 813Zi-B-R, SDA 816Zi-B-R, SDA 820Zi-B-R, SDA 825Zi-B-R, SDA 830Zi-B-R
Модели отличаются друг от друга полосой пропускания, максимальной частотой дискретизации. Модели SDA дополнительно обеспечивают полный пакет программных функций измерений джиттера и дополнительных режимов синхронизации.
Модели WaveMaster 804Zi-B-R, WaveMaster 806Zi-B-R, WaveMaster 808Zi-B-R, WaveMaster 813Zi-B-R, SDA 804Zi-B-R, SDA 806Zi-B-R, SDA 808Zi-B-R, SDA 813Zi-B-R могут оснащаться опцией WM8Zi-2x80GS для увеличения частоты дискретизации до 80 ГГц на 2 канала.
Внешний вид передней панели осциллографа приведен на рисунке 1.
Внешний вид задней панели осциллографа, а также схема пломбировки для защиты от несанкционированного доступа приведены на рисунке 2.
Основные метрологические и технические характеристики осциллографов приведены в таблицах 2 и 3.
Таблица 2 - Полоса пропускания, количество каналов и диапазон частоты дискретизации
Модификация осциллографов |
Полоса пропускания, ГГц/ Время нарастания ПХ (тн), пс, не более (Ко> 10 мВ/дел.) |
Количество каналов |
Диапазон частоты дискретизации Р'дискр | ||
Вход 2,4/2,92 мм |
Вход ProLink |
Вход ProBus | |||
804Zi |
4 / 95 |
3,5 / 100 |
4 |
200 кГц - 40 ГГц | |
806Zi |
6 / 63 |
3,5 / 100 |
4 |
200 кГц - 40 ГГц | |
808Zi |
8 / 49 |
3,5 / 100 |
4 |
200 кГц - 40 ГГц | |
813Zi |
13 / 32,5 |
3,5 / 100 |
4 |
200 кГц - 40 ГГц | |
816Zi |
16 / 28,5 |
3,5 / 100 |
4 |
200 кГц - 40 ГГц | |
820Zi |
20 / 22 |
3,5 / 100 |
4 |
200 кГц - 80 ГГц | |
825Zi |
25 /17,5 пс |
20 / 22 |
3,5 / 100 |
4 - до 20 ГГц, 2 - до 25 ГГц |
200 кГц - 80 ГГц |
830Zi |
30 /15,5 пс |
20 / 22 |
3,5 / 100 |
4 - до 20 ГГц, 2 - до 30 ГГц |
200 кГц - 80 ГГц |
Таблица 3 -
Наименование характеристики |
Значение характеристики | |
804Zi, 806Zi, 808Zi, 813Zi, 816Zi, 820Zi |
825Zi, 830Zi | |
Входное сопротивление |
1 МОм/50 Ом | |
Канал вертикального отклонения | ||
Диапазон коэффициента отклонения (Ко):
ProBus)
|
от 2 мВ/дел. до 1 В/дел. от 2 мВ/дел. до 10 В/дел. от 10 мВ/дел. до 500 мВ/дел. | |
Пределы допускаемой относительной погрешности, Ко, % ’ |
± 1,5 | |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ, для Ко>10 мВ/дел |
±(1,5^10-2^ Ко + 1), где 8 - количество делений по вертикали, Ко - коэффициент отклонения выражен в мВ/дел. |
Наименование характеристики |
Значение характеристики | |
804Zi, 806Zi, 808Zi, 813Zi, 816Zi, 820Zi |
825Zi, 830Zi | |
Канал горизонтального отклонения | ||
Диапазон коэффициента развертки (Кр) в режиме реального времени
80 ГГц;
> 25 ГГц;
< 20 ГГц |
от 20 пс/дел. до 64 с/дел. от 20 пс/дел. до 640 мкс/дел. от 20 пс/дел. до 128 с/дел. |
от 20 пс/дел. до 128 с/дел. от 20 пс/дел. до 640 мкс/дел. от 20 пс/дел. до 64 с/дел. |
Диапазон Кр в режиме эквивалентной развертки |
от 20 пс/дел. до 10 нс/дел. | |
Диапазон Кр в режиме самописца |
от 100 мс/дел. до 128 с/дел. | |
Пределы допускаемой абсолютной погрешности установки Кр |
±1,0-10’6-Кр | |
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм, с |
±(0,06/Рдискр+ 1Д10’6^ Тизм) где ^искр - частота дискретизации для выбранного режима измерений, в Гц (на экране осциллографа) | |
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 10 ГГц |
1,0-10’6 +5,040"7 • Тк, где Tr - интервал времени, прошедший с момента последней калибровки в годах | |
Напряжение питания от сети переменного тока, В: частотой от 45 до 66 Гц частотой от 380 до 420 |
от 90 до 262 от 90 до 132 | |
Потребляемая мощность, В •А, не более |
975 |
1025 |
Габаритные размеры (ширина х глубина х высота), мм, не более |
355 х 467 х 406 | |
Масса, кг, не более |
23,4 |
26,4 |
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при температуре 30 °С, % |
от 5 до 40 до 80 |
