Номер по Госреестру СИ: 72045-18
72045-18 Осциллографы цифровые запоминающие
(WaveRunner 8000R-R)
Назначение средства измерений:
Осциллографы цифровые запоминающие серии WaveRunner 8000R-R (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 01.08.2024
Номер записи -
ID в реестре СИ - 397551
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WaveRunner 8404MR-R, WaveRunner 8104R-R,
Производитель
Изготовитель - Фирма "Teledyne LeCroy, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.
Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.
Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.
В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.
Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1624 от 2018.08.01 Об утверждении типов средств измерений
Наличие аналогов СИ: Осциллографы цифровые запоминающие (WaveRunner 8000R-R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Teledyne LeCroy, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53066-13 21.02.2023 |
Генераторы сигналов специальной формы, WaveStation 2012, WaveStation 2022, WaveStation 2052 Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56371-14 05.02.2019 |
Осциллографы цифровые запоминающие, HDO4ххх-MS, HDO6ххх-MS Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
60893-15 10.06.2021 |
Осциллографы цифровые запоминающие, HDO, WaveJet, WaveSurfer Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
64557-16 11.07.2026 |
Осциллографы цифровые запоминающие, WaveMaster 8Zi-B-R (SDA) Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64558-16 11.07.2026 |
Осциллографы цифровые запоминающие, LabMaster 10Zi-A-R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67292-17 14.04.2022 |
Осциллографы цифровые запоминающие, WaveRunner 8000R, HDO9000R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68188-17 01.08.2022 |
Осциллографы цифровые запоминающие, HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, мод. WaveSurfer 510R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72045-18 01.08.2024 |
Осциллографы цифровые запоминающие, WaveRunner 8000R-R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74893-19 23.04.2024 |
Осциллографы цифровые запоминающие, WavePro HDR Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78095-20 27.04.2025 |
Осциллографы цифровые, WaveSurfer 4000HDR Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Казань — столица Республики Татарстан
Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.
Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.
В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.
В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.
Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Осциллографы цифровые запоминающие (WaveRunner 8000R-R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 2 | 1 | 1 | 0 | 1 | 1 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Осциллографы цифровые запоминающие (WaveRunner 8000R-R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6000 | 6000 |
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «XStreamDSO». Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
XStreamDSO |
|
Номер версии (идентификационный номер ПО) |
не ниже 8.5.0.0 |
|
Цифровой идентификатор ПО |
нет данных |
А

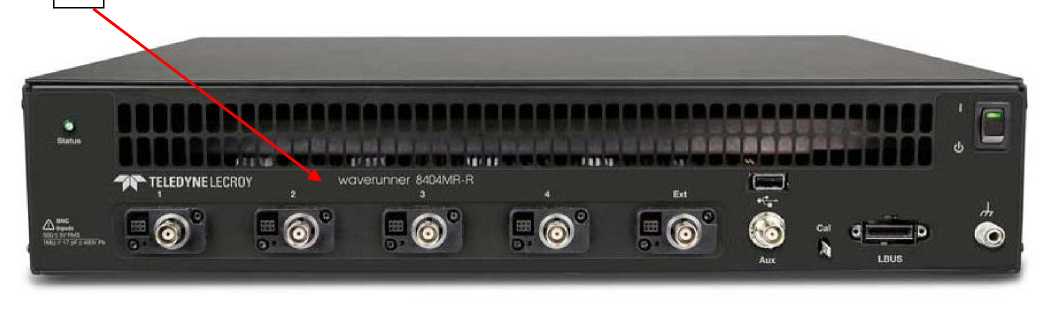

Рисунок 1 - Внешний вид осциллографов серии WaveRunner 8000R-R и место нанесения знака утверждения типа (А)
Б

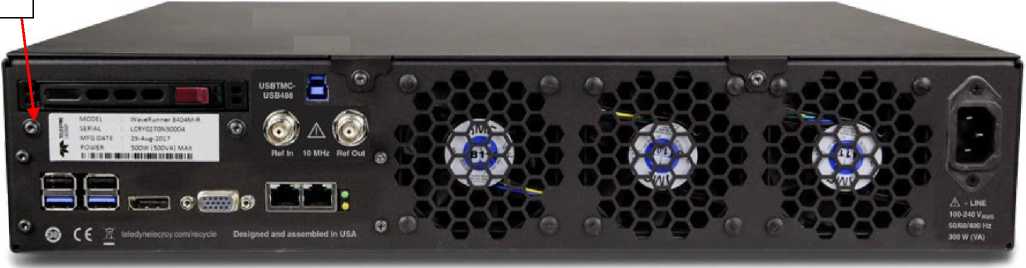

Рисунок 2 - Внешний вид задней панели и схема пломбировки от несанкционированного доступа (Б)
Знак утверждения типа
Знак утверждения типананосится на переднюю панель осциллографа методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим серии WaveRunner 8000R-R
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
Техническая документация фирмы «Teledyne LeCroy, Inc.», США.
Поверка
Поверкаосуществляется по документу ПР-17-2018МП «Осциллографы цифровые запоминающие серии WaveRunner 8000R-R. Методика поверки», утвержденному АО «ПриСТ» 25 мая 2018 г.
Основные средства поверки:
-
- калибратор осциллографов Fluke 9500В с формирователем 9530 (Госреестр № 30374-13, 2 разряд по ГОСТ 8.761-2011)
-
- генератор испытательных импульсов 4005 (Госреестр № 37630-08)
-
- генератор сигналов измерительный MG3694C (Госреестр № 45035-10)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«Teledyne LeCroy, Inc.», США
Адрес: 700 Chestnut Ridge Road, Chestnut Ridge, New York, USA 10977-6499
Тел.: 800-553-2769, факс: 845-578-5985
Web-сайт: http://teledynelecroy.com/
Заявитель
Общество с ограниченной ответственностью «ЛеКрой Рус» (ООО «ЛеКрой Рус») Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4
Тел.: 8 (495) 777-55-92 , факс: 8 (495) 633-85-02
Web-сайт: http://www.lecroyscope.ru/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел.: 8 (495) 777-55-91, факс: 8 (495) 640-30-23
E-mail: prist@prist.ru
Конструктивно осциллографы выполнены в виде моноблока, настольного исполнения. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания. Для работы осциллографа необходимо подключение внешнего монитора.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего монитора, подключенного к осциллографу.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.
Осциллографы функционируют под управлением операционной системы Microsoft Windows 7 и встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для связи с внешними устройствами имеются интерфейсы USB, Ethernet, LBUS, GPIB (опция), порты DisplayPort и VGA для подключения внешнего монитора.
Осциллографы выпускаются в виде следующих модификаций:
WaveRunner 8000R-R: WaveRunner 8104R-R, WaveRunner 8254MR-R, WaveRunner 8404MR-R.
Модификации осциллографов различаются значением полосы пропускания и длинной памяти.
На передней панели приборов расположены входы аналоговых каналов, вход внешней синхронизации, вход цифрового логического анализатора, выход AUX, выход компенсатора пробника, гнездо заземления, разъемы интерфейсов USB, LBUS, индикатор дистанционного контроля.
На задней панели расположены разъем вход/выход опорной частоты, разъем сети питания, разъемы интерфейсов USB (2.0 и 3.1), USBTMC Port, Ethernet, DisplayPort, VGA, GPIB (опция), разъем расширения встраиваемой памяти.
Внешний вид осциллографов приведен на рисунке 1.
Для предотвращения несанкционированного доступа осциллографы имеют закрепительное клеймо, закрывающее головку винта крепления корпуса. Внешний вид задней панели и схема пломбировки представлена на рисунке 2.
Таблица 2 -
|
Характеристика |
Модификации |
Значение |
|
1 |
2 |
3 |
|
Число входных аналоговых каналов |
WaveRunner 8104R-R, WaveRunner 8254MR-R, WaveRunner 8404MR-R, |
4 |
|
Максимальная частота дискретизации в реальном времени, ГГц, (на канал / в режиме объединения каналов) |
WaveRunner 8104R-R, |
10/20 |
|
WaveRunner 8254MR-R, WaveRunner 8404MR-R, |
20/40 | |
|
Максимальная длина записи, МБ (при включенных 4/2/1 каналах) |
WaveRunner 8104R-R |
16/32/32 |
|
WaveRunner 8254MR-R, WaveRunner 8404MR-R |
64/128/128 | |
|
Канал вертикального отклонения | ||
|
Входное сопротивление, Ом |
WaveRunner 8104R-R, WaveRunner 8254MR-R, WaveRunner 8404MR-R |
1M06±2M04, 50±1 |
|
Максимальное входное напряжение, ВСКЗ (среднее квадратическое значние) при Rbx=50 Ом, при Rbx=1 МОм |
WaveRunner 8104R-R, WaveRunner 8254MR-R, WaveRunner 8404MR-R |
5 400 |
|
Разрешение по вертикали, бит |
WaveRunner 8104R-R, WaveRunner 8254MR-R, WaveRunner 8404MR-R |
8 |
|
Диапазон значений коэффициента отклонения (КО), мВ/дел,
|
WaveRunner 8104R-R, WaveRunner 8254MR-R, WaveRunner 8404MR-R |
от 1 до 10000 от 1 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В (при иСМ = 0 В) |
WaveRunner 8104R-R, WaveRunner 8254MR-R, WaveRunner 8404MR-R |
±(0,08-Ко+0,001) |
|
Время нарастания переходной характеристики, пс, не более |
WaveRunner 8104R-R |
415 |
|
WaveRunner 8254МR-R |
160 | |
|
WaveRunner 8404R-R |
100 | |
|
Примечания Rbx - значение входного сопротивления каналов осциллографа, Ом; КО - коэффициент отклонения, В/дел; иСМ - установленное значение напряжения постоянного смещения, В. | ||
Продолжение таблицы 2
|
1 |
2 |
3 | |
|
Полоса пропускания по уровню -3 дБ, МГц, не менее (при входном сопротивлении 50 Ом) |
- при коэффициенте отклонения не менее 2 мВ/дел |
WaveRunner 8104R-R |
1000 |
|
WaveRunner 8254MR-R |
2500 | ||
|
- при коэффициенте отклонения не менее 5 мВ/дел |
WaveRunner 8404MR-R |
4000 | |
|
Полоса пропускания по уровню -3 дБ, МГц, не менее (при входном сопротивлении 1 МОм) |
WaveRunner 8104R-R, WaveRunner 8254MR-R, WaveRunner 8404MR-R |
500 | |
|
Диапазон установки постоянного смещения, В (при входном сопротивлении 50 Ом в диапазонах установки коэффициента отклонения) |
от 1 мВ/дел до 4,95 мВ/дел |
WaveRunner 8104R-R |
±1,6 |
|
от 5 мВ/дел до 9,9 мВ/дел |
±4 | ||
|
от 10 мВ/дел до 19,8 мВ/дел |
±8 | ||
|
от 20 мВ/дел до 1 В/дел |
±10 | ||
|
Диапазон установки постоянного смещения, В (при входном сопротивлении 50 Ом, при ограничении полосы пропускания < 1 ГГц, в диапазонах установки коэффициента отклонения) |
от 1 мВ/дел до 4,95 мВ/дел |
WaveRunner 8254MR-R WaveRunner 8404MR-R |
±1,6 |
|
от 5 мВ/дел до 9,9 мВ/дел |
±4 | ||
|
от 10 мВ/дел до 19,8 мВ/дел |
±8 | ||
|
от 20 мВ/дел до 1 В/дел |
±10 | ||
|
Диапазон установки постоянного смещения, В при входном сопротивлении (50 Ом, при ограничении полосы пропускания > 1 ГГц, в диапазонах установки коэффициента отклонения) |
от 5 мВ/дел до 100 мВ/дел |
WaveRunner 8254MR-R WaveRunner 8404MR-R |
±1,4 |
|
от 102 мВ/дел до 1 В/дел |
±10 | ||
|
Диапазон установки постоянного смещения, В (при входном сопротивлении 1 МОм в диапазонах установки коэффициента отклонения) |
от 1 мВ/дел до 4,95 мВ/дел |
WaveRunner 8104R-R |
±1,6 |
|
от 5 мВ/дел до 9,9 мВ/дел |
±4 | ||
|
от 10 мВ/дел до 19,8 мВ/дел |
±8 | ||
|
от 20 мВ/дел до 100 мВ/дел |
±16 | ||
|
от 102 мВ/дел до 1,0 В/дел |
±80 | ||
|
от 1,02 В/дел до 10 В/дел |
±160 | ||
Продолжение таблицы 2
|
1 |
2 |
3 | |
|
Диапазон установки постоянного смещения, В при входном сопротивлении (1 МОм в диапазонах установки коэффициента отклонения) |
от 1 мВ/дел до 4,95 мВ/дел |
WaveRunner 8254MR-R WaveRunner 8404MR-R |
±1,6 |
|
от 5 мВ/дел до 9,9 мВ/дел |
±4 | ||
|
от 10 мВ/дел до 19,8 мВ/дел |
±8 | ||
|
от 20 мВ/дел до 140 мВ/дел |
±16 | ||
|
от 142 мВ/дел до 1,4 В/дел |
±80 | ||
|
от 1,42 В/дел до 10 В/дел |
±160 | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения смещения, В |
WaveRunner 8104R-R WaveRunner 8254MR-R WaveRunner 8404MR-R |
±(0,08-Ko+0,015-|UCM|+ +0,001), | |
|
Канал горизонтального отклонения | |||
|
Диапазон установки коэффициентов развертки, с/дел |
WaveRunner 8104R-R WaveRunner 8254MR-R WaveRunner 8404MR-R |
от 240-11 до 1,6-103 | |
|
от 240-11 до 6,4403 | |||
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 6F |
WaveRunner 8104R-R WaveRunner 8254MR-R WaveRunner 8404MR-R |
±1,540-6 | |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов ТИЗМ, с |
WaveRunner 8104R-R WaveRunner 8254MR-R WaveRunner 8404MR-R |
±^Тизм+0,06/ Бдискр) | |
|
Примечание КО - коэффициент отклонения, В/дел; UCM - установленное значение напряжения постоянного смещения, В; 6F - относительная погрешность частоты внутреннего опорного генератора; ТИЗМ - значение измеренного временного интервала, с; ЬдИСКР - частота дискретизации, Гц | |||
Продолжение таблицы 2
|
1 |
2 | |
|
Общие технические характеристики | ||
|
Напряжение питания от сети переменного тока, В |
от 100 до 240 | |
|
Частота питающей сети, Гц |
От 45 до 400 | |
|
Габаритные размеры, мм |
WaveRunner 8104R-R WaveRunner 8254MR-R WaveRunner 8404MR-R |
86,5х445х445 |
|
Масса, кг, не более |
WaveRunner 8104R-R WaveRunner 8254MR-R WaveRunner 8404MR-R |
7,4 |
|
Нормальные условия применения:
|
от +18 до +28 80 | |
|
Рабочие условия применения:
не более |
от +5 до +40 80 | |
