Номер по Госреестру СИ: 56371-14
56371-14 Осциллографы цифровые запоминающие
(HDO4ххх-MS, HDO6ххх-MS)
Назначение средства измерений:
Осциллографы цифровые запоминающие HDO4ххх-MS, HDO6ххх-MS (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

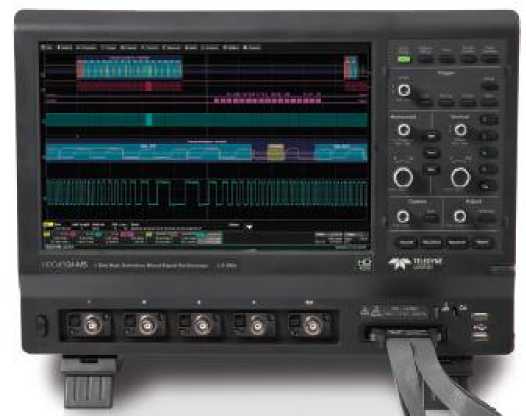

Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 1

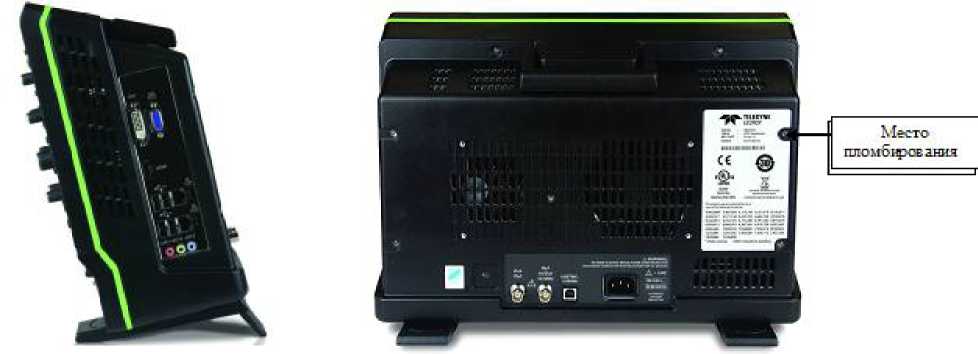

Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.02.2019
Номер записи - 146655
ID в реестре СИ - 369055
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
HDO6104R-MS, HDO6054-MS, HDO4ххх-MS, HDO6ххх-MS, HDO4065-MS, HDO4054-MS, -,
Производитель
Изготовитель - Фирма "Teledyne LeCroy, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 17
Выдано извещений - 1
Кол-во периодических поверок - 7
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 4153 дн.
Приказы РСТ, где упоминается данный тип СИ
№3411 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Алюминий" (ТК 099)
Наличие аналогов СИ: Осциллографы цифровые запоминающие (HDO4ххх-MS, HDO6ххх-MS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56371-14 Осциллографы цифровые запоминающие (HDO4ххх-MS, HDO6ххх-MS) Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
64767-16 Осциллографы цифровые запоминающие (С8-205/2, С8-205/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
|
56371-14 Осциллографы цифровые запоминающие (HDO4ххх-MS, HDO6ххх-MS) Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
64768-16 Осциллографы цифровые запоминающие (С8-203/2, С8-203/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53066-13 21.02.2023 |
Генераторы сигналов специальной формы, WaveStation 2012, WaveStation 2022, WaveStation 2052 Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53644-13 06.06.2018 |
Осциллографы цифровые запоминающие, HDO4ххх, HDO6ххх Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
53945-13 26.06.2018 |
Осциллографы цифровые, WaveAce 1001, WaveAce 1002, WaveAce 1012, WaveAce 2002, WaveAce 2004, WaveAce 2012, WaveAce 2014, WaveAce 2022, WaveAce 2024, WaveAce 2032, WaveAce 2034 Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56371-14 05.02.2019 |
Осциллографы цифровые запоминающие, HDO4ххх-MS, HDO6ххх-MS Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
60893-15 10.06.2021 |
Осциллографы цифровые запоминающие, HDO, WaveJet, WaveSurfer Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
64557-16 11.07.2026 |
Осциллографы цифровые запоминающие, WaveMaster 8Zi-B-R (SDA) Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64558-16 11.07.2026 |
Осциллографы цифровые запоминающие, LabMaster 10Zi-A-R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67292-17 14.04.2022 |
Осциллографы цифровые запоминающие, WaveRunner 8000R, HDO9000R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68188-17 01.08.2022 |
Осциллографы цифровые запоминающие, HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, мод. WaveSurfer 510R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72045-18 01.08.2024 |
Осциллографы цифровые запоминающие, WaveRunner 8000R-R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72583-18 20.09.2024 |
Осциллографы цифровые запоминающие, WaveSurfer 3000zR Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74893-19 23.04.2024 |
Осциллографы цифровые запоминающие, WavePro HDR Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76425-19 18.10.2024 |
Осциллографы цифровые запоминающие, WaveRunner 9000R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78095-20 27.04.2025 |
Осциллографы цифровые, WaveSurfer 4000HDR Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78920-20 07.08.2025 |
Осциллографы цифровые запоминающие, WaveRunner 8000HDR, MDA 8000HDR Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Осциллографы цифровые запоминающие (С8-203/2, С8-203/4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ГОСНИИП" (РОСС СОБ 3.00208.2014) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НИИ ТЕЛЕВИДЕНИЯ" (RA.RU.311576) | 4 | 1 | 3 | 1 | 4 | 1 | 3 | |||
| АО "ФНПЦ"ННИИРТ" (RA.RU.312740) | 3 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "ГосНИИП" (РОСС СОБ 3.00208.2014) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПриСТ" (RA.RU.312058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Осциллографы цифровые запоминающие (С8-203/2, С8-203/4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
Отсутствует |
Не ниже 7.3.0.5 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим HDO4xxx-MS, HDO6xxx-MS
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
-
3. Техническая документация фирмы «Teledyne LeCroy, Inc.», США.
Поверка
Поверкаосуществляется по документу МП 56371-14 «Осциллографы цифровые запоминающие
HD04xxx-MS, HD06xxx-MS. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2013 г.
Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05), частотомер универсальный CNT-90 (Госреестр № 41567-09), источник питания GPD-73303S (Госреестр № 46953-11).
Изготовитель
Фирма «Teledyne LeCroy, Inc.», США.
Адрес: 700 Chestnut Ridge Road, Chestnut Ridge, New York, USA 10977-6499.
Тел.: 800-553-2769 Факс: 845-578-5985
Web-сайт: http://teledynelecroy.com/
Заявитель
ООО «ЛеКрой Рус», г. Москва.
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4.
Тел.: 8 (495) 777-55-92 Факс: 8 (495) 633-85-02
Web-сайт: http://www.lecroyscope.ru/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы Ethernet, USB 2.0, SVGA, DVI, HDMI, GPIB (опция).
Осциллографы выпускаются в девяти модификациях HDO4022-MS, HDO4024-MS, HDO4032-MS, HDO4034-MS, HDO4054-MS, HDO4104-MS, HDO6034-MS, HDO6054-MS, HDO6104-MS, отличающихся количеством входных каналов, полосой пропускания, метрологическими и техническими характеристиками, функциональностью.
Осциллографы имеют в своем составе цифровой логический анализатор (16 каналов).
Осциллографы функционируют под управлением операционной системы Microsoft Windows 7 и прикладного ПО корпорации LeCroy.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный ЖКИ.
Конструктивно осциллографы выполнены в виде компактного моноблока.
На передней панели приборов расположен ЖКИ, входы аналоговых каналов, вход внешней синхронизации, входы цифрового логического анализатора, выход компенсатора пробника, разъемы интерфейса USB, клавиатура.
На боковой панели расположены разъемы интерфейсов Ethernet, USB, SVGA, DVI, HDMI, вход микрофона, линейных вход, выход на внешние динамики.
На задней панели расположены разъем интерфейса USB (внешнее управление), вход/выход опорной частоты, выход допускового контроля, разъем сети питания, вентилятор обдува.
Приборы оснащены складывающейся ручкой для переноски и ножками в виде подставки для удобства работы.
Для предотвращения несанкционированного доступа приборы имеют закрепительное клеймо, закрывающее головку винта крепления корпуса.
В комплект поставки входят: пробник (по числу каналов), пробник для цифрового логического анализатора, кабель питания, руководство по эксплуатации, методика поверки.
Таблица 2 -
|
Характеристика |
Значение | |
|
Число входных аналоговых каналов |
HDO4022-MS, HDO4032-MS |
2 |
|
HDO4024-MS, HDO4034-MS, HDO4054-MS, HDO4104-MS, HDO6034-MS, HDO6054-MS, HDO6104-MS |
4 | |
|
Максимальная частота дискретизации |
2,5 ГГц на каждый канал | |
|
Длина записи |
HDO4022-MS, HDO4024-MS, HDO4032-MS, HDO4034-MS, HDO4054-MS, HDO4104-MS |
12,5 Мб на канал (25 Мб - опция) |
|
HDO6034-MS, HDO6054-MS, HDO6104-MS |
50 Мб на канал (100 Мб и 250 Мб - опция) | |
|
Канал вертикального отклонения | ||
|
Входной импеданс |
1 МОм ± 2 %/15 пФ; 50 Ом ± 2 % | |
|
Максимальное входное напряжение |
5 В (по входу 50 Ом); 400 В (по входу 1 МОм) | |
|
Разрешение по вертикали |
12 бит | |
|
Диапазон установки коэффициентов отклонения (Ко) |
от 1 мВ/дел до 1 В/дел (по входу 50 Ом) от 1 мВ/дел до 10 В/дел (по входу 1 МОм) | |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока |
± (0,005^8 [делрКО [В/дел]+1 мВ) | |
|
Время нарастания переходной характеристики, не более |
HDO4022-MS, HDO4024-MS |
1,75 нс |
|
HDO4032-MS, HDO4034-MS, HDO6034-MS |
1 нс | |
|
HDO4054-MS, HDO6054-MS |
700 пс | |
|
HDO4104-MS, HDO6104-MS |
350 пс | |
|
Полоса пропускания по уровню минус 3 дБ, не менее |
HDO4022-MS, HDO4024-MS |
200 МГц |
|
HDO4032-MS, HDO4034-MS, HDO6034-MS |
350 МГц | |
|
HDO4054-MS, HDO6054-MS |
500 МГц | |
|
HDO4104-MS, HDO6104-MS |
1 ГГц | |
|
Канал горизонтального отклонения | ||
|
Диапазон установки коэффициентов развертки (КР) |
HDO4022-MS, HDO4024-MS, HDO4032-MS, HDO4034-MS, HDO4054-MS, HDO4104-MS, |
от 200 пс/дел до 5000 с/дел |
|
HDO6034-MS, HDO6054-MS, HDO6104-MS |
от 20 пс/дел до 25000 с/дел | |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора |
± 2,5О0’6 | |
|
Характеристика |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм |
± (0,06^дискр+2Л10АТизм) |
|
Цифровой логический анализатор | |
|
Число входных цифровых каналов |
16 |
|
Максимальная частота дискретизации |
1,25 ГГц на каждый канал |
|
Пороговые уровни срабатывания |
TTL; ESL; CMOS; PESL; LVDS или определяемый пользователем |
|
Пределы установки уровня срабатывания, определяемого пользователем |
± 10 В с шагом 20 мВ |
|
Пределы допускаемой абсолютной погрешности установки уровня срабатывания |
± (0,03/Uh + D) |
|
Максимальное входное напряжение |
± 30 В(пиковое) |
|
Общие технические характеристики | |
|
Напряжение и частота сети электропитания |
От 100 до 240 В при частоте 45 - 440 Гц* или при частоте 45 - 66 Гц** |
|
Габаритные размеры |
399,4x291,7x131,3 мм |
|
Масса |
5,86 кг |
|
Рабочие условия применения:
|
от + 5 до + 40 °С до 90 % при 30 °С |
Примечание: Fguckp - частота дискретизации, Гц;
Un - установленный уровень срабатывания, В;
D - установленный гистерезис (от 100 мВ до 1,4 В с шагом 100 мВ);
* - для модификаций HDO4022-MS, HDO4024-MS, HDO4032-MS, HDO4034-MS, HDO4054-MS, HDO4104-MS;
** - для модификаций HDO6034-MS, HDO6054-MS, HDO6104-MS.
