Функционально мониторы состоят из независимых измерительных каналов.

Принцип работы канала артериального давления основан на определение систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала частоты дыхания основан на измерении импеданса между электродами, установленными на грудь пациента.

Принцип работы канала термометрии основан на измерение и регистрации температуры тела пациента терморезисторами.

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Мониторы пациента конструктивно состоит из основного блока с автономным источником питания, комплекта датчиков и набора кабелей пациента основной Блок включает входные преобразователи параметров функционального состояния пациента, тракты измерения и регистрации параметров. Сигналы от измерительных каналов обрабатываются встроенным специализированным компьютером с общим и специализированным программным обеспечением.

Экран монитора разделён на несколько областей отображения информации: область графической информации; область информации о пациенте; область числовых значений измеряемых параметров и область системной информации.

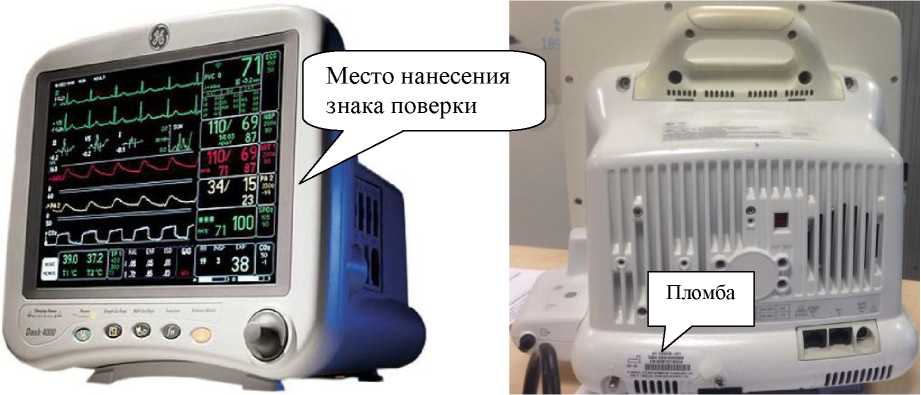

Рисунок 1 - Монитор «Dash 5000».          Рисунок 2 - Монитор «Dash 5000».

Вид спереди                             Вид пломбы

1 Электрокардиографический канал.

• 1.1. Диапазон измерений входных напряжений от 0,5 до 5 мВ;

• 1.2. Пределы допускаемой относительной погрешности монитора при измерении напряжений ± 5 %;

• 1.3. Входной импеданс, не менее 5 МОм;

• 1.4. Коэффициент ослабления синфазных сигналов, не менее 90 дБ;

• 1.5. Напряжение внутренних шумов, приведенных ко входу, не более 30 мкВ;

• 1.6. Диапазон измерений частоты сердечных сокращений (ЧСС) от 30 до 300 мин^-1

• 1.7. Пределы допускаемой абсолютной погрешности измерений ЧСС ± 3 мин^-1;

2. Канал пульсоксиметрии

• 2.1. Диапазон измерений сатурации (SpO2) от 70 до 100 %;

• 2.2. Пределы допускаемой абсолютной погрешности измерений SpO2 ± 2 %;

• 2.3. Диапазон измерений частоты пульса (ЧП) от 25 до 240 мин^-1;

• 2.4. Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1: ± 3.

• 3 Канал артериального давления.

  • 3.1. Диапазон измерений избыточного давления в компрессионной манжете от 3,3 до 33 (от 25 до 250); кПа (мм рт.ст.)

  • 3.2. Пределы допускаемой абсолютной погрешности измерений избыточного давления в компрессионной манжете: ± 0,4 (± 3) кПа (мм рт. ст.);

• 4 Канал термометрии.

  • 4.1. Диапазон измерений температуры, ^оС: от 32 до 42;

  • 4.2. Пределы допускаемой абсолютной погрешности измерений температуры, ^оС: ± 0,1.

• 5 Канал частоты дыхания ( импедансный метод ):

  • 5.1.Диапазон измерений базового импеданса, кОм: от 0, 1 до 2;

  • 5.2. Диапазон измерений частоты дыхания (ЧД), мин^-1: от 6 до 150;

  • 5.3. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания в диапазоне от 6 до 30 мин^-1, мин^-1: ±3.

  • 5.4. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания в диапазоне от 31 до 150 мин^-1, мин^-1: ±7

• 6 Питание монитора :

- от сети переменного тока частотой (50 ± 1) Гц, (220 ± 22) В,

- от встроенного никель - металлогибридного аккумулятора , 8,4 В.

• 7 Потребляемая мощность не более: 120 В^ А.

• 8 Масса (без аккумулятора) не более, кг: 6,4

• 9 Габаритные размеры, не более мм: 287*239*307

• 10 Средний срок службы: 5 лет.

• 11 Условия эксплуатации:

• - диапазон температуры окружающего воздуха: от 5 до 40 °С;

• - диапазон относительной влажности воздуха: от 5 до 95 % (без конденсации);

• - диапазон атмосферного давления: от 70 до 106 кПа.
