Номер по Госреестру СИ: 63406-16
63406-16 Твердомеры Роквелла и Супер-Роквелла
(DuraJet 10)
Назначение средства измерений:
Твердомеры Роквелла и Супер-Роквелла DuraJet 10 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59, ГОСТ 22975-78 и по шкалам Бринелля.
Внешний вид.
Твердомеры Роквелла и Супер-Роквелла
Рисунок № 1
Внешний вид.
Твердомеры Роквелла и Супер-Роквелла
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомера, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ecos Workfow DuraJet Edition |
Номер версии (идентификационный номер) ПО |
v 1.02.04 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Твердомеры Роквелла и Супер-Роквелла DuraJet 10. Руководство по эксплуатации. DuraJet 10 - 01 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла и Супер-Роквелла DuraJet 10
-
1 ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла»
-
2 ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С».
-
3 ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»
-
4 ГОСТ 8.062-85 «ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля»
-
5 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу DuraJet 10 - 01 МП «Инструкция. Твердомеры Роквелла и Супер-Роквелла DuraJet 10. Методика поверки», утверждённому первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 07.12.2015 г.
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:
-
- (25±5) HRC; (45±5) HRC; (65±5) HRC; (90±10) HRB; (83±3) HRA;
-
- (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) HR30T; (76±6) HR30T;
-
- (100±25) HBW; (200±50) HBW; (400±50) HBW.
Знак поверки наносится на заднюю панель твердомеров.
Изготовитель
Фирма «EMCO-TEST Prufmaschinen GmbH», Австрия
Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174
Тел. + 43 6244 20 438.
Факс: + 43 6244 20 438-8
E-mail: office@emcotest.com
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк») Юридический (почтовый) адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2 ИНН: 7728644821Тел./факс (495) 781-07-85
E-mail: info@melytec.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон: +7(495)526-63-00, факс: +7(495)526-63-00
E-mail: office@vniiftri.ru
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Принцип действия твердомеров основан:
для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника;
для шкал Бринелля на статическом вдавливании стального шарикового наконечника с последующим измерением глубины отпечатка (метод пересчета от глубины). По шкалам Бринелля твердомеры могут применяться только для измерения твёрдости сталей.
Рама твердомера представляет собой жесткую литую конструкцию из чугуна. Измерения проводятся в автоматическом режиме при помощи моторизованного вертикального перемещения испытательного модуля при нажатии кнопки «Старт» на сенсорной панели управления.
Твердомеры позволяют справочно измерять твердость по шкалам Супер-Роквелла HR15T и HR45T. При измерениях по методу Бринелля система приложения нагрузки обеспечивает приложение трех нагрузок.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 и 2.
место нанесения знака утверждения типа

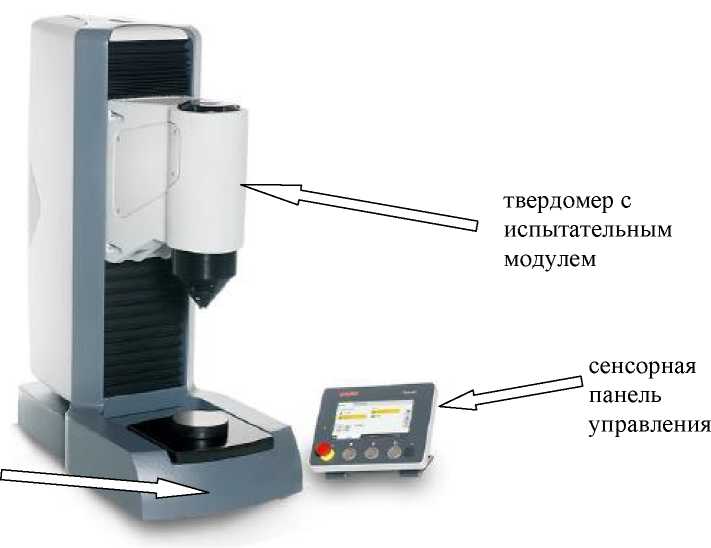

Рисунок 1 - Внешний вид твердомеров
место расположения пломбы

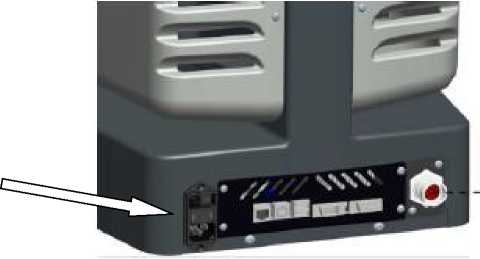

Рисунок 2 - Задняя панель твердомеров
Твердомер DuraJet 10 в составе..........................................................................................1 шт.;
-
- испытательный модуль
-
- сенсорная панель управления........................................................................................1 шт.;
-
- стандартный испытательный столик со вставкой 0 90мм............................................1 шт.;
-
- вспомогательное оборудование.............................................................................1 комплект.
Руководство по эксплуатации DuraJet 10 - 01 РЭ.............................................................1 экз.
Методика поверки DuraJet 10 - 01 МП...............................................................................1 экз.
Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.
Таблица 2
Шкалы твердости |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
Шкала Роквелла | ||||
HRA |
588,4 |
98,07 |
± 2,0 |
± 0,5 |
HRB |
980,7 | |||
HRC |
1471 | |||
Шкала Супер-Роквелла | ||||
HR15N |
147,1 |
29,42 |
± 2,0 |
± 0,66 |
HR30N, HR30T |
294,2 | |||
HR45N |
441,3 |
Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.
Таблица 3
Шкалы твердости |
Диапазон измерений твёрдости |
Пределы допускаемой абсолютной погрешности твердомеров |
Шкала Роквелла | ||
HRA |
от 70 HRA до 93 HRA |
± 1,2 HRA |
HRB |
от 25 HRB до 80 HRB от 80 HRB до 100 HRB |
± 3,0 HRB ± 2,0 HRB |
HRC |
от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC |
± 2,0 HRC ± 1,5 HRC ± 1,0 HRC |
Шкала Супер-Роквелла | ||
HR15N |
от 70 HR15N до 94 HR15N |
± 1,0 HR15N |
HR30N |
от 40 HR30N до 76 HR30N |
± 2,0 HR30N |
от 76 HR30N до 86 HR30N |
± 1,0 HR30N | |
HR45N |
от 40 HR45N до 78 HR45N |
± 2,0 HR45N |
HR30T |
от 45 HR30T до 70 HR30T |
± 3,0 HR30T |
от 70 HR30T до 82 HR30T |
± 2,0 HR30T |
Диапазоны измерений твердости по шкалам Бринелля:
HBW 2,5/62,5 (нагрузка 613 Н)....................................................................................... от 32 до 200;
HBW 5/250 (нагрузка 2452 Н)......................................................................................... от 32 до 200;
HBW 2,5/187,5 (нагрузка 1839 Н)....................................................................................от 95 до 600.
Пределы допускаемой относительной погрешности нагрузки, %.................................± 1,0.
Таблица 4
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | |||||
40±10 |
100±50 |
200±50 |
300±50 |
400±50 |
525±75 | |
Предел] |
ы допускаем |
ой абсолютн |
ой погрешно |
сти по шкал |
ам, HBW | |
HBW 2,5/62,5; HBW 5/250 |
± 5 |
± 15 |
± 12,5 | |||
HBW 2,5/187,5 |
± 15 |
± 12,5 |
± 17,5 |
± 22,5 |
± 30 |
Рабочие условия применения:
