Номер по Госреестру СИ: 39833-15
39833-15 Твердомеры Роквелла
(N3A)
Назначение средства измерений:
Твердомеры Роквелла N3A (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла, в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.
Внешний вид.
Твердомеры Роквелла
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.03.2020
Номер записи - 127466
ID в реестре СИ - 349866
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Твердомеры Роквелла, мод. 3A001, Без модификации, N3A001, N3A 001, N3A (принадлежит 112), N3A, -,
Производитель
Изготовитель - Фирма "EMCO-TEST Prűfmaschinen GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 27
Выдано извещений - 1
Кол-во периодических поверок - 21
Кол-во средств измерений - 6
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 3226 дн.
Приказы РСТ, где упоминается данный тип СИ
№366 от 2015.03.30 Об утверждении типов средств измерений (ГР 60242-15 - 60258-15)
Наличие аналогов СИ: Твердомеры Роквелла (N3A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "EMCO-TEST Prűfmaschinen GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34148-07 |
Твердомер, EMCO-TEST V5C 300 G3 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
1 год | |
|
36475-07 |
Твердомер, EMCO-TEST VR5C-D Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
1 год | |
|
39831-08 01.01.2014 |
Твердомеры стационарные универсальные, M4 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39831-10 01.08.2015 |
Твердомеры стационарные универсальные, M4 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39832-08 01.01.2014 |
Твердомеры стационарные универсальные, M5 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39833-08 01.01.2014 |
Твердомеры Роквелла и Супер-Роквелла, N3A Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39833-15 30.03.2020 |
Твердомеры Роквелла, N3A Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
43958-10 |
Твердомер стационарный универсальный, EMCO-TEST M5RP30G3 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
44330-10 01.04.2015 |
Твердомеры Роквелла и Супер-Роквелла, DuraJet Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
44331-10 01.04.2015 |
Твердомеры Виккерса, DuraScan 10, DuraScan 20, DuraScan 50, DuraScan 70, DuraScan 80 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
51056-12 29.08.2017 |
Твердомеры универсальные , DuraVision 20, DuraVision 200, DuraVision 250 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
51057-12 29.08.2017 |
Твердомеры универсальные , DuraVision 30, DuraVision 300, DuraVision 350 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
58229-14 20.08.2019 |
Твердомеры Роквелла, N7Р Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
62096-15 30.10.2021 |
Твердомеры Виккерса, Durascan-10, Durascan-20, Durascan-50, Durascan-70, Durascan-80 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
63406-16 11.03.2021 |
Твердомеры Роквелла и Супер-Роквелла, DuraJet 10 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
66017-16 16.12.2026 |
Твердомеры Виккерса, DURASCAN-10 G5, DURASCAN-20 G5, DURASCAN-50 G5, DURASCAN-70 G5, DURASCAN-80 G5 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
68953-17 23.10.2022 |
Твердомеры универсальные , Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
77759-20 03.03.2025 |
Твердомеры Роквелла, N4A, N4B, N4С, N4E Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
81541-21 20.04.2026 |
Твердомеры Роквелла-Бринелля, Durajet 10 G5 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
87609-22 |
Твердомеры Виккерса, DuraScan 50 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
88155-23 06.02.2028 |
Твердомеры универсальные , Duravision Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Твердомеры Роквелла (N3A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "ОДК-УМПО" (RA.RU.312708) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 8 | 1 | 7 | 0 | 8 | 1 | 7 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| АО "ЛЕПСЕ" (RA.RU.311386) | 6 | 0 | 6 | 1 | 4 | 0 | 4 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Твердомеры Роквелла (N3A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2940 | 10906 |
|
ФБУ Пензенский ЦСМ Пензенская область |
3342 | 10906 |
|
ФБУ Пермский ЦСМ Пермский край |
12613 | 10906 |
|
ФБУ УРАЛТЕСТ Свердловская область |
23635 | 10906 |
|
ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина Челябинская область |
12000 | 10906 |
Поверка
Поверкаосуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки: эталонные меры твёрдости с метрологическими характеристиками 2 разряда по
ГОСТ 9031-75 со значениями:
-
- (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) HRB; (83±3) HIU;
-
- (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) Ж30Т; (76±6) HR30^
Изготовитель
Фирма «EMCO-TEST Prufmaschinen GmbH», Австрия
Адрес: Brennhoflehen-Kellau 174, A-5431 Kuchl, Austria
Телефон: +43-(6244)-20438
Факс: +43-(6244)-20438-8
E-mail: office@emcotest.com
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк») Юридический адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2 Тел./факс (495) 781-07-85
E-mail: info@melytec.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о
Менделеево.
Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
E-mail: office@vniiftri.ru.
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.

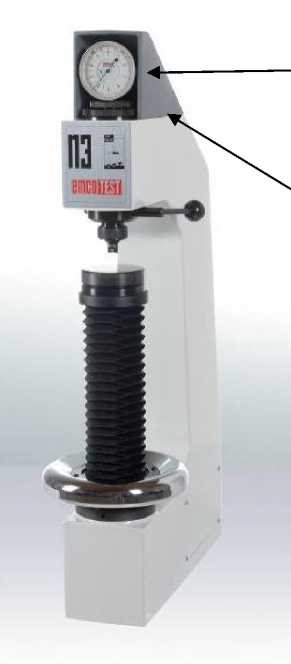

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Рисунок 1 - Внешний вид твердомеров
место нанесения знака утверждения типа
место расположения
пломб
В комплект поставки входят:
твердомер Роквелла N3A..............................................................................................1 шт.;
тестовый столик 090.....................................................................................................1 шт.;
плоская отвертка............................................................................................................1 шт.;
руководство по эксплуатации N3A - 01 РЭ................................................................1 шт.
Испытательные нагрузки, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 1.
Таблица 1
|
Шкалы твердости |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
|
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
|
Шкала Роквелла | ||||
|
HRA |
588,4 |
98,07 |
± 2,0 |
± 0,5 |
|
HRB |
980,7 | |||
|
HRC |
1471 | |||
|
Шкала Супер-Роквелла | ||||
|
HR15N |
147,1 |
29,42 |
± 2,0 |
± 0,66 |
|
HR30N, HR30T |
294,2 | |||
|
HR45N |
441,3 | |||
Диапазоны измерений твердости и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.
Таблица 2
|
Шкала Роквелла |
Диапазон измерений твёрдости |
Пределы допускаемых абсолютных погрешностей твердомеров |
|
HRA |
от 70 HRA до 93 HRA |
± 1,2 HRA |
|
HRB |
от 25 HRB до 80 HRB от 80 HRB до 100 HRB |
± 3,0 HRB ± 2,0 HRB |
|
HRC |
от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC |
± 2,0 HRC ± 1,5 HRC ± 1,0 HRC |
|
Шкала Супер-Роквелла | ||
|
HR15N |
от 70 HR15N до 94 HR15N |
± 1,0 HR15N |
|
HR30N |
от 40 HR30N до 76 HR30N |
± 2,0 HR30N |
|
от 76 HR30N до 86 HR30N |
± 1,0 HR30N | |
|
HR45N |
от 40 HR45N до 78 HR45N |
± 2,0 HR45N |
|
HR30T |
от 45 HR30T до 70 HR30T |
± 3,0 HR30T |
|
от 70 HR30T до 82 HR30T |
± 2,0 HR30T | |
Рабочие условия применения:
-
- температура окружающего воздуха, оС .......................................................... от 10 до 35;
Габаритные размеры, мм, не более:
