Номер по Госреестру СИ: 81541-21
81541-21 Твердомеры Роквелла-Бринелля
(Durajet 10 G5)
Назначение средства измерений:
Твердомеры Роквелла-Бринелля Durajet 10 G5 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59.
Внешний вид.
Твердомеры Роквелла-Бринелля
Рисунок № 1
Внешний вид.
Твердомеры Роквелла-Бринелля
Рисунок № 2
Внешний вид.
Твердомеры Роквелла-Бринелля
Рисунок № 3
Внешний вид.
Твердомеры Роквелла-Бринелля
Рисунок № 4
Общие сведения
Дата публикации - 16.05.2021
Срок свидетельства - 20.04.2026
Номер записи - 180790
ID в реестре СИ - 1387930
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Durajet 10 G5, -,
Производитель
Изготовитель - Фирма "EMCO-TEST Prűfmaschinen GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 10
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Твердомеры Роквелла-Бринелля (Durajet 10 G5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
81541-21 Твердомеры Роквелла-Бринелля (Durajet 10 G5) Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
50993-12 Твердомеры для измерения твердости по методу Роквелла (ТРТС) Общество с ограниченной ответственностью "Тестсистемы" (РОССИЯ г. Иваново) |
Все средства измерений Общество с ограниченной ответственностью "Тестсистемы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34148-07 |
Твердомер, EMCO-TEST V5C 300 G3 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
1 год | |
|
36475-07 |
Твердомер, EMCO-TEST VR5C-D Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
1 год | |
|
39831-08 01.01.2014 |
Твердомеры стационарные универсальные, M4 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39831-10 01.08.2015 |
Твердомеры стационарные универсальные, M4 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39832-08 01.01.2014 |
Твердомеры стационарные универсальные, M5 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39833-08 01.01.2014 |
Твердомеры Роквелла и Супер-Роквелла, N3A Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39833-15 30.03.2020 |
Твердомеры Роквелла, N3A Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
43958-10 |
Твердомер стационарный универсальный, EMCO-TEST M5RP30G3 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
44330-10 01.04.2015 |
Твердомеры Роквелла и Супер-Роквелла, DuraJet Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
44331-10 01.04.2015 |
Твердомеры Виккерса, DuraScan 10, DuraScan 20, DuraScan 50, DuraScan 70, DuraScan 80 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
51056-12 29.08.2017 |
Твердомеры универсальные , DuraVision 20, DuraVision 200, DuraVision 250 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
51057-12 29.08.2017 |
Твердомеры универсальные , DuraVision 30, DuraVision 300, DuraVision 350 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
58229-14 20.08.2019 |
Твердомеры Роквелла, N7Р Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
62096-15 30.10.2021 |
Твердомеры Виккерса, Durascan-10, Durascan-20, Durascan-50, Durascan-70, Durascan-80 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
63406-16 11.03.2021 |
Твердомеры Роквелла и Супер-Роквелла, DuraJet 10 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
66017-16 16.12.2026 |
Твердомеры Виккерса, DURASCAN-10 G5, DURASCAN-20 G5, DURASCAN-50 G5, DURASCAN-70 G5, DURASCAN-80 G5 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
68953-17 23.10.2022 |
Твердомеры универсальные , Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
77759-20 03.03.2025 |
Твердомеры Роквелла, N4A, N4B, N4С, N4E Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
81541-21 20.04.2026 |
Твердомеры Роквелла-Бринелля, Durajet 10 G5 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
87609-22 |
Твердомеры Виккерса, DuraScan 50 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
88155-23 06.02.2028 |
Твердомеры универсальные , Duravision Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Твердомеры для измерения твердости по методу Роквелла (ТРТС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 8 | 4 | 5 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 8 | 1 | 5 | 3 | 0 | 8 | 5 | 3 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 5 | 2 | 0 | 5 | 0 | 4 | 0 | 4 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Твердомеры для измерения твердости по методу Роквелла (ТРТС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2802 | 17462 |
|
ФБУ УРАЛТЕСТ Свердловская область |
35018 | 17462 |
|
ФБУ Челябинский ЦСМ Челябинская область |
14565 | 17462 |
Программное обеспечение
Программное обеспечение (ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
еcos Workflow DuraJet Edition |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.10.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации Durajet 10 G5 - 01 РЭ «Твердомеры Роквелла-Бринелля Durajet 10 G5. Руководство по эксплуатации», глава 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла-Бринелля Durajet 10 G5ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
Принцип действия твердомеров основан:
- для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
- для шкал Бринелля: на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.

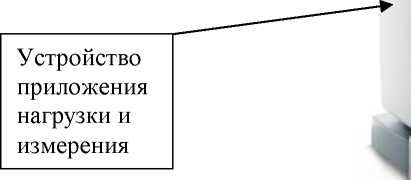

Конструктивно твердомеры состоят из устройства приложения нагрузки и измерения, а также сенсорной панели управления.
Станина твердомеров представляет собой жесткую литую конструкцию, в которой расположены электронные компоненты прибора и узлы привода. Измерения проводятся в автоматическом режиме при помощи моторизованного вертикального перемещения испытательного модуля. Сенсорная панель служит для управления и программирования процесса измерения.
Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунке 1.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомер не предусмотрено.
|
Место нанесения знака утверждения типа |
1 |
к |
Сенсорная панель управления

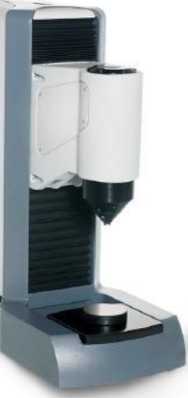

Рисунок 1 - Общий вид твердомеров
Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла, а также пределы допускаемого относительного отклонения испытательных нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и Супер-Роквелла
|
Шкала твердости |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
|
предварительная |
основная |
предварительная |
основная | |
|
Шкала Роквелла | ||||
|
HRA, HRF(W), HRH(W) |
98,07 |
588,4 |
±2,0 |
±0,5 |
|
HRB(W), HRE(W), HRD |
980,7 | |||
|
HRC, HRG(W), HRK(W) |
1471 | |||
Продолжение таблицы 2
|
Шкала твердости |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
|
предварительная |
основная |
предварительная |
основная | |
|
Шкала Супер-Роквелла | ||||
|
HR15N, HR15T(W) |
29,42 |
147,1 |
±2,0 |
±0,66 |
|
HR30N, HR30t(w) |
294,2 | |||
|
HR45N, HR45t(w) |
441,3 | |||
Пределы допускаемой абсолютной погрешности и размах показаний твердомеров по шкалам Роквелла приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
|
HRA |
от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ. |
±2,0 ИИА ±1,2 ИИА |
0,8 |
|
HRB(W) |
от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ. |
±3,0 HRB(W) ±2,0 HRB(w) |
1,2 |
|
HRC |
от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
0,8 |
|
HRD |
от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ. |
±2,0 HRD ±1,5 HRD |
0,8 |
|
HRE(W) |
от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ. |
±2,5 HRE(W) ±2,0 HRE(W) |
1,2 |
|
HRF(W) |
от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ. |
±3,0 hrf(w) ±2,0 HRF(W) |
1,2 |
|
HRG(W) |
от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ. св. 75 HRG(w) до 94 HRG(w) включ. |
±6,0 HRG(W) ±4,5 HRG(W) ±3,0 hrg(w) |
1,2 |
|
HRH(W) |
от 80 HRH(W) до 100 HRH(W) включ. |
±2,0 HRH(W) |
1,2 |
|
HRK(W) |
от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ. |
±4,0 HRK(W) ±3,0 HRK(W) ±2,0 HRK(W) |
1,2 |
|
П р и м е ч а н и я:
| |||
Пределы допускаемой абсолютной погрешности и размах показаний твердомеров по шкалам Супер-Роквелла приведены в таблице 4.
|
Таблица 4 - М |
етрологические характеристики твердомеров по шкалам Супер-Роквелла | ||
|
Шкала Супер-Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
|
HR15N |
от 70 HR15N до 90 HR15N * |
±2,0 HR15N |
1,2 |
|
от 90 HR15N до 94 HR15N включ. |
±1,0 HR15N |
1,0 | |
|
HR30N |
от 40 HR30N до 76 HR30N * |
±2,0 HR30N |
1,2 |
|
от 76 HR30N до 86 HR30N включ. |
±1,0 HR30N |
1,0 | |
|
HR45N |
от 20 HR45N до 78 HR45N включ. |
±2,0 HR45N |
1,2 |
|
HR15T(W) |
от 62 HR15T(W) до 93 HR15T(W) включ. |
±3,0 HR15T(W) |
2,4 |
|
HR30T(W) |
от 15 HR30T(W) до 70 HR30T(W) включ. |
±3,0 HR30T(W) |
2,4 |
|
св 70 HR30t(w) до 82 HR30t(w) включ. |
±2,0 HR30t(w) |
2,0 | |
|
HR45T(W) |
от 10 HR45T(W) до 72 HR45T(W) включ. |
±3,0 HR45T(W) |
2,4 |
|
П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон | |||
|
2 Метрологические характеристики действительны для 5 измерений | |||
Испытательные нагрузки по шкалам Бринелля, пределы допускаемого относительного отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 5.
Таблица 5 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
|
Шкала Бринелля |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
Диапазон измерений твердости, HBW |
|
HB (HBW) 1/10 |
98,07 |
±1 |
от 32 до 218 |
|
HB 1/30 |
294 |
от 95 до 450 | |
|
HBW 1/30 |
от 95 до 650 | ||
|
HB(HBW) 2,5/62,5 |
613 |
от 32 до 218 | |
|
HB 2,5/187,5 |
1839 |
от 95 до 450 | |
|
HBW 2,5/187,5 |
от 95 до 650 | ||
|
HB(HBW) 5/250 |
2452 |
от 32 до 218 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 6.
Таблица 6 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | ||||
|
от 32 до 54 включ. |
св. 54 до 108 включ. |
св. 108 до 163 включ. |
св. 163 до 218 включ.. |
св. 218 до 272 включ | |
|
Пределы допускаемой абсолк твердомеров, HB (H |
)тной погрешности BW), (±) | ||||
|
HB (HBW) 1/10; HB(HBW) 2,5/62,5; HB(HBW) 5/250 |
1,6 |
3,2 |
4,9 |
6,5 |
8,2 |
|
HB (HBW) 1/30; HB(HBW) 2,5/187,5 |
- |
3,2 |
4,9 |
6,5 |
8,2 |
Продолжение таблицы 6
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | ||||
|
св. 272 до 326 включ. |
св. 326 до 380 включ. |
св. 380 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемой абсолю твердомеров, HB (1 |
)тной погрешности BW), (±) | ||||
|
HB 1/30; HB 2,5/187,5 |
9,8 |
11,4 |
13,5 |
- |
- |
|
HBW 1/30; HBW 2,5/187,5 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 |
|
П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений | |||||
Таблица 7 - Основные технические характеристики твердомеров
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации | |
|
- температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электропитания | |
|
- напряжение переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
Габаритные размеры, мм, не более длина |
565 |
|
ширина |
300 |
|
высота |
740 |
|
Масса, кг, не более |
110 |
