Номер по Госреестру СИ: 87609-22
87609-22 Твердомеры Виккерса
(DuraScan 50)
Назначение средства измерений:
Твердомеры Виккерса DuraScan 50 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 9450-76

Внешний вид.
Твердомеры Виккерса
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Ecos workflow |
Номер версии (идентификационный номер) ПО |
не ниже v. 2.10 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе: DuraScan 50 - 01 РЭ «Твердомеры DuraScan 50. Руководство по эксплуатации», глава 5 «Примеры ecos Workflow».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса;
ГОСТ 9450-76 Измерение микротвердости вдавливанием алмазных наконечников;
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования;
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения.
ПравообладательФирма «EMCO-TEST Prufmaschinen GmbH», Австрия
Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174
Тел. + 43 6244 20 438.
Факс: + 43 6244 20 438-8
E-mail: office@emcotest.com
Изготовитель
Фирма «EMCO-TEST Prufmaschinen GmbH», АвстрияАдрес: А-5431, Kuchl, Brennhoflehen-Kellau 174
Тел. + 43 6244 20 438.
Факс: + 43 6244 20 438-8
E-mail: office@emcotest.com
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Правообладатель
Фирма «EMCO-TEST Prufmaschinen GmbH», АвстрияАдрес: А-5431, Kuchl, Brennhoflehen-Kellau 174
Тел. + 43 6244 20 438.
Факс: + 43 6244 20 438-8
E-mail: office@emcotest.com
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по шкалам Виккерса (HV).
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомер DuraScan 50 полностью автоматический, управление осуществляется через персональный компьютер, с моторизированным позиционированием по осям X, Y и Z перед проведением измерения.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунке 1.
К твердомерам данного типа относятся твердомеры с заводскими номерами 892 и 1045.

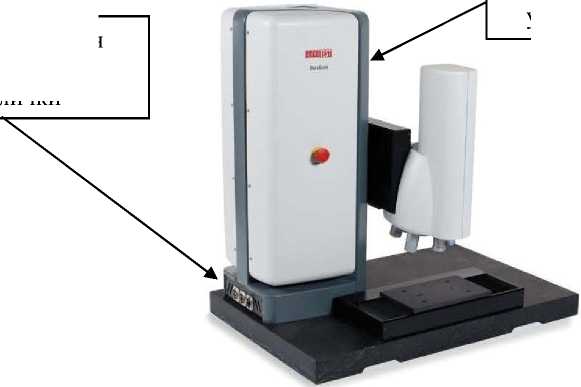

место нанесения знака
Место нанесения маркировочной таблички

утверждения типа
Рисунок 1 - Общий вид твердомеров Виккерса DuraScan 50
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомеры не предусмотрено.
Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунке 1.
Таблица 2 - Диапазоны измерений твердости по . шкалам Виккерса
Шкалы Виккерса |
Диапазон измерений твердости, HV |
HV 0,01; HV 0,025 |
от 50 до 350 |
HV 0,05; HV 0,1; HV 0,2; HV 0,3 |
от 50 до 1100 |
HV 0,5; HV 1; HV 2; HV 5; HV 10 |
от 50 до 1500 |
Таблица 3 - Испытательные нагрузки по шкалам Виккерса
Модификации твердомеров |
Испытательные нагрузки, Н |
DuraScan 50 |
0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; |
98,07 |
Таблица 4 - Метрологические характеристики твердомеров по шкалам Виккерса
Обозначение шкалы твёрдости |
Интервал измерений твёрдости HV | |||||||||
от 50 до 75 включ. |
от 75 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
Пределы допускаемой абсолютной погрешности твердомеров, HV, (±) | ||||||||||
HV 0,01 |
5 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
HV 0,025 |
4 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
HV 0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 |
50 | |
HV 0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 | |
HV 0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 | |
HV 0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 | |
HV 0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 | |
HV 1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 | |
HV 2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 | |
HV 5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | |
HV 10 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
Продолжение таблицы 4
Обозначение шкалы твёрдости |
И |
нтервал измерений твёрдости HV | ||||||||
св. 525 до 575 включ. |
св. 575 до 625 включ. |
св. 625 до 675 включ. |
св. 675 до 725 включ. |
св. 725 до 775 включ. |
св. 775 до 825 включ. |
св. 825 до 875 включ. |
св. 875 до 925 включ. |
св. 925 до 1100 включ. |
св. 1100 до 1500 включ. | |
Пределы допускаемой абсолютной погрешности твердомеров, HV, (±) | ||||||||||
HV 0,05 |
61 |
66 |
72 |
84 |
90 |
96 |
112 |
117 |
130 |
- |
HV 0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
117 |
120 |
- |
HV 0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
HV 0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
HV 0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
HV 1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
HV 2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
HV 5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
HV 10 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия эксплуатации | |
температура окружающего воздуха, °С |
от +15 до +35 |
относительная влажность окружающего воздуха, %, не более |
80 |
Параметры электропитания | |
напряжение переменного тока частотой 50 Гц, В |
от 207 до 253 |
Габаритные размеры, мм, не более | |
длина |
450 |
ширина |
680 |
высота |
680 |
Масса, кг, не более |
92 |
Пределы допускаемого относительного отклонения испытательных нагрузок по шкалам Виккерса, % | |
0,098 H; 0,245 H; 0,490 H; 0,981 H |
±1,5 |
1,961 H; 2,942 H; 4,903 H; 9,807 Н; 19,61 H; 49,03 Н; 98,07 Н |
±1,0 |
