Номер по Госреестру СИ: 68953-17
68953-17 Твердомеры универсальные
(Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5)
Назначение средства измерений:
Твердомеры универсальные Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Внешний вид.
Твердомеры универсальные
Рисунок № 1
Внешний вид.
Твердомеры универсальные
Рисунок № 2
Внешний вид.
Твердомеры универсальные
Рисунок № 3
Внешний вид.
Твердомеры универсальные
Рисунок № 4
Программное обеспечение
Встроенное программное обеспечение твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ecos Work-flow Compact |
Номер версии (идентификационный номер) ПО |
не ниже v 2,5 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам универсальным Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С».
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»
ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла ».
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу Duravision-20/30 G5, 200/300 G5, 250/350 G5- 01 МП «Инструкция. Твердомеры универсальные Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 03.08.2017 г.
Основные средства поверки - эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:
-
- (25±5) HRC; (45±5) HRC; (65±5) HRC; (90±10) HRB; (83±3) HRA;
-
- (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) HR30T; (76±6) HR30T.
-
- (450±75) HV; (800±50) HV;
-
- (100±25) HBW; (200±50) HBW; (400±50) HBW.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «EMCO-TEST Prufmaschinen GmbH», Австрия
Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174
Телефон (факс): + 43 6244 20 438.
Web-сайт: www.emcotest.com
E-mail: office@emcotest.com
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)
ИНН: 7728644821
Адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2
Телефон (факс): (495) 781-07-85
Web-сайт: www.melytec.ru
E-mail: info@melytec.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан:
-
- для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
-
- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
-
- для шкал Бринелля: на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Модели твердомеров отличаются диапазоном прикладываемых нагрузок, исполнением механизмов вертикального перемещения и перемещения /позиционирования в плоскости Х/Y рабочего столика и управляющими компьютерными системами.
Твердомеры DuraVision 20, DuraVision 200, DuraVision 30, DuraVision 300 комплектуются специализированным сенсорным дисплеем с встроенным процессором, который позволяет вводить исходные параметры измерений, отображает результаты измерений и позволяет архивировать и обрабатывать серии измерений. Твердомеры DuraVision 250, DuraVision 350 поставляются с вынесенным компьютером.
Твердомеры могут поставляться с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. На автоматическую револьверную головку могут одновременно устанавливаться до 6-ти наконечников или 6-ти объективов.
Испытательная нагрузка устанавливается на всех моделях автоматически, значение нагрузки задаётся с экрана сенсорного монитора или с компьютера.
Все модели твердомеров позволяют выполнять измерения по Виккерсу и Бринеллю в полуавтоматическом и автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца и программой обнаружения и измерения линейных параметров отпечатка и вычислением соответствующей твёрдости.

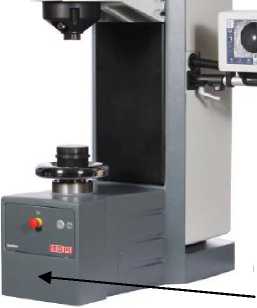

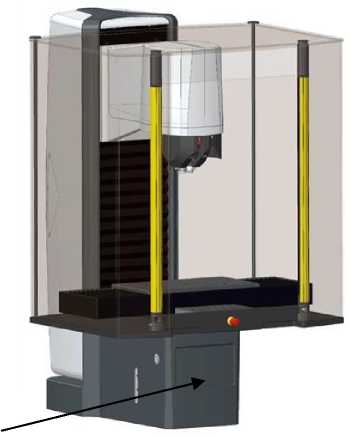

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 и 2.
место нанесения
знака утверждения
Duravision-20 G5, Duravision-200 G5 Duravision-250 G5, Duravision-350 G5
Duravision-30 G5, Duravision-300 G5
Рисунок 1 - Внешний вид твердомеров

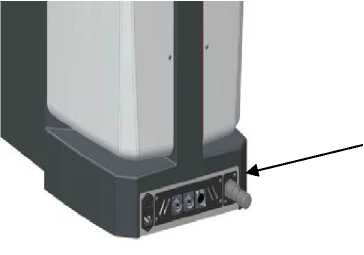

место расположения пломбы изготовителя
Рисунок 2 - Задняя панель твердомеров
Комплект поставки твердомеров приведен в таблице 9.
Таблица 9 - Комплектность твердомеров
Наименование |
Обозначение |
Количество, шт. |
Твердомер Duravision-20 G5, или Duravision-200 G5, или Duravision-250 G5, или Duravision-30 G5, или Duravision-300 G5, или Duravision-350 G5 |
1 | |
Сменные части |
1 | |
Принадлежности |
1 | |
Руководство по эксплуатации |
Duravision-20/30 G5, 200/300 G5, 250/350 G5 - 01 РЭ |
1 |
Методика поверки |
Duravision-20/30 G5, 200/300 G5, 250/350 G5- 01 МП |
1 |
Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и Супер-Роквелла
Шкалы твердости |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
Шкала Роквелла | ||||
HRA |
588,4 |
98,07 |
±2,0 |
±0,5 |
HRB |
980,7 | |||
HRC |
1471 | |||
Шкала Супер-Роквелла | ||||
HR15N, HR15T |
147,1 |
29,42 |
±2,0 |
±0,66 |
HR30N, HR30T |
294,2 | |||
HR45N, HR45T |
441,3 |
Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла и Супер-Роквелла
Шкалы твердости |
Диапазон измерений твёрдости |
Пределы допускаемой абсолютной погрешности твердомеров |
Шкала Роквелла | ||
HRA |
от 50 HRA до 93 HRA |
±1,2 HRA |
HRB |
от 25 HRB до 80 HRB от 80 HRB до 100 HRB |
±3,0 HRB ±2,0 HRB |
HRC |
от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
Шкала Супер-Роквелла | ||
HR15N |
от 70 HR15N до 94 HR15N |
±1,0 HR15N |
HR30N |
от 40 HR30N до 76 HR30N |
±2,0 HR30N |
от 76 HR30N до 86 HR30N |
±1,0 HR30N | |
HR45N |
от 40 HR45N до 78 HR45N |
±2,0 HR45N |
ЫИ15Т |
от 67 ЫИ15Т до 93 ЫИ15Т |
±3,0 HR15N |
HR30T |
от 45 HR30T до 70 HR30T |
±3,0 HR30T |
от 70 HR30T до 82 HR30T |
±2,0 HR30T | |
HR45T |
от 10 HR45T до 72 HR45T |
±3,0 HR45T |
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 4.
Таблица 4 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
Модель твердомера |
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
Duravision-20 G5 Duravision-200 G5 Duravision-250 G5 |
2,942; 0,490; 9,807; 19,61; 49,0; 98,07; 196,1; 294,02; 490,34; 980,67 |
±1,0 |
Duravision-30 G5 Duravision-300 G5 Duravision-350 G5 |
49,0; 98,07; 196,1; 294,02; 490,34; 980,67 |
Диапазоны измерений твердости, HV:
-
- по шкале Виккерса HV0,3........................................................................ от 50 до 1000;
-
- для шкал HV0,5 - HV100......................................................................... от 50 до 1500.
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Виккерса приведены в таблице 5.
Таблица 5 - Метрологические характеристики твердомеров по шкалам Виккерса
Обозначение шкалы |
Интервалы измерений твёрдости HV | ||||||||||
твёрдости |
от |
50 |
от |
от |
от |
от 275 |
от |
от |
от |
от | |
до |
125 |
175 |
225 |
до 325 |
325 |
375 |
425 |
475 | |||
125 |
до |
до |
до |
до |
до |
до |
до | ||||
175 |
225 |
275 |
375 |
425 |
475 |
525 | |||||
Пределы допускаемой абсолютной погрешности твердомеров, | |||||||||||
HV, (±) | |||||||||||
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 | ||
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 | ||
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 | ||
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 | ||
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | ||
HV10; HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | ||
HV30, HV100 |
HV50; |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
Продолжение таблицы 5
Обозначение шкалы |
Интервалы измерений твёрдости HV | |||||||||
твёрдости |
от |
от |
от |
от |
от |
от |
от |
от |
от |
от |
525 |
575 |
625 |
675 |
725 |
775 |
825 |
875 |
925 |
1075 | |
до |
до |
до |
до |
до |
до |
до |
до |
до |
до | |
575 |
625 |
675 |
725 |
775 |
825 |
875 |
925 |
1075 |
1500 | |
Пределы допускаемой абсолютной погрешности твердомеров, HV, (±) | ||||||||||
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
- |
- |
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
HV30, HV50 HV100 |
11 |
12 |
13 |
14 |
15 |
16 |
19 |
18 |
20 |
26 |
Примечание - Метрологические характеристики действительны для пяти измерений
Испытательные нагрузки, пределы допустимого отклонения испытательной нагрузки и диапазоны измерений твердости по шкалам Бринелля приведены в таблице 6.
Таблица 6 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
Модель твердомера |
Шкала Бринелля |
Нагрузка, Н |
Пределы допустимого отклонения нагрузки, % |
Диапазон измерений твердости, HBW |
Все модели |
HBW 1/10 |
98,07 |
±1,0 |
от 32 до 200 |
HBW 1/30 |
294 |
от 95 до 650 | ||
HBW 2,5/62,5 |
613 |
от 32 до 218 | ||
HBW 2,5/187,5 |
1839 |
от 95 до 650 | ||
HBW 5/250 |
2452 |
от 32 до 218 | ||
Duravision-30 G5 Duravision-300 G5 Duravision-350 G5 |
HBW 5/750 |
7355 |
от 95 до 650 | |
HBW 10/500 |
4903 |
от 16 до 100 | ||
HBW 10/1000 |
9807 |
от 32 до 218 | ||
HBW 10/1500 |
14710 |
от 48 до 222 | ||
HBW 10/3000 |
29420 |
от 95 до 650 |
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 7.
Таблица 7 - Метрологические характеристики твердомеров по шкалам Бринелля
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, НВ, HBW | |||||
30±20 |
75±25 |
125±25 |
175±25 |
225±25 |
275±25 | |
Пределы допускаемых абсолютных погрешностей твердомеров, НВ, HBW, (±) | ||||||
HBW 10/500 |
1,5 |
3,0 |
- |
- |
- |
- |
HBW 1/10; HBW 2,5/62,5; HBW 5/250; HBW 10/1000; HBW 10/1500 |
1,5 |
3,0 |
4,5 |
6,0 |
7,5 | |
HBW 1/30; HBW 2,5/187,5; HBW 5/750, HBW 10/3000 |
- |
3,0 |
4,5 |
6,0 |
7,5 |
9,0 |
Продолжение таблицы 7
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, НВ, HBW | ||||
325±25 |
375±25 |
425±25 |
500±50 |
600±50 | |
Пределы допускаемых абсолют твердомеров, НВ, H |
ных погрешностей BW, (±) | ||||
HBW 1/30; HBW 2,5/187,5; HBW 5/750, HBW 10/3000 |
10,5 |
12,0 |
13,5 |
16,5 |
19,5 |
Технические характеристики твердомеров приведены в таблице 8.
Таблица 8 - Технические характеристики твердомеров
Наименование характеристики |
Значение характеристики |
Рабочие условия эксплуатации: -температура окружающего воздуха, °С |
от +10 до +35 |
- относительная влажность окружающего воздуха, %, не более |
80 |
Параметры электропитания: - напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±0,5 |
Габаритные размеры (длинахширинахвысота), мм, не более: - DuraVision 20 G5, DuraVision 30 G5 |
830х380х1400 |
- DuraVision 200 G5, DuraVision 300 G5 |
830х380х1400 |
- DuraVision 250 G5, DuraVision 350 G5 |
1050х900х1370 |
Масса, кг, не более: - DuraVision 20 G5, DuraVision 30 G5 |
420 |
- DuraVision 200 G5, DuraVision 300 G5 |
450 |
- DuraVision 250 G5, DuraVision 350 G5 |
550 |
