Номер по Госреестру СИ: 51056-12
51056-12 Твердомеры универсальные
(DuraVision 20, DuraVision 200, DuraVision 250)
Назначение средства измерений:
Твердомеры универсальные DuraVision 20, DuraVision 200, DuraVision 250 (далее -приборы) предназначены для измерений твердости металлов и сплавов по методам Роквелла, Супер-Роквелла, Бринелля и Виккерса.
Внешний вид.
Твердомеры универсальные
Рисунок № 1
Внешний вид.
Твердомеры универсальные
Рисунок № 2
Внешний вид.
Твердомеры универсальные
Рисунок № 3
Программное обеспечение
Встроенное программное обеспечение (ПО) (DuraVision 20, DuraVision 200) позволяет задавать параметры измерительного цикла Рокевелла, Супер-Роквелла, Виккерса или Бринелля, инициировать выполнение измерительного цикла и вычисляет числа твёрдости. Оно организовано в виде меню, которое позволяет выбрать необходимое испытание из спи-
Лист № 3 всего листов 6 ска, запустить это испытание на выполнение. Результат испытаний автоматически привязывается к архиву, в котором хранятся результаты. ПО имеет опции статистической обработки результатов измерений.
ПО для вынесенного компьютера (DuraVision 250) поддерживает все функции встроенного ПО в расширенном варианте. Дополнительно, оно позволяет запрограммировать серию испытаний для нескольких образцов или сложные испытания для одного образца, после чего твердомер выполнит эти измерения в полностью автоматическом режиме. Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 | ||||
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вы числения цифрового идентификатора ПО |
Встроенное программное обеспечение |
ecos Work-flow_Compac t |
dc5f1 e8edcffee3 ab6eb22badf4f5ba 7 |
MD5 | |
Программное обеспечение для вынесенного ПК |
ecos Workflow |
3146148b860232713661b72c38c86 952 |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус твердомеров универсальных DuraVision 20, DuraVision 200, DuraVision 250 в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации DuraVision_2-01РЭ типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Твердомер универсальный DuraVision 20, DuraVision 200, DuraVision 250. Руководство по эксплуатации», разделы 6,7.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам универсальным DuraVision 20, DuraVision 200, DuraVision 250
-
1 ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.
-
2 ГОСТ 8.064-94 ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.
-
3 ГОСТ 8.063-2007 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Поверка
Поверкаосуществляется по документу ГОСТ 8.398-80 “Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.
Изготовитель
Фирма «EMCO-TEST Prufmaschinen GmbH».
Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174, Австрия.
Тел/Факс.: +43 (06244) 20 438.
E-mail: office@emcotest.com
Лист № 6 всего листов 6
Заявитель
Представительство фирмы «EMCO-TEST Prufmaschinen GmbH» в России - ООО «Мелитэк».
Адрес: 117342, г. Москва, ул. Обручева, д. 34/63 строение 2.
Тел. (495) 236-30-42 Факс: (495) 129-63-94
E-mail: info@melytec.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Приборы представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.
Принцип действия основан:
-
• для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;
-
• шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
-
• для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности восстановленного отпечатка.
Приборы имеют следующие модификации: DuraVision 20, DuraVision 200, DuraVision 250. Модификации отличаются исполнением механизмов вертикального перемещения и перемещения /позиционирования в плоскости Х/Y рабочего столика и управляющими компьютерными системами.
При измерениях по методу Виккерса система приложения нагрузки приборов обеспечивает приложение нагрузок в диапазоне от 9,81 Н до 980,7 Н, значения воспроизводимых нагрузок в зависимости от модификации.
При измерениях по методу Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.
При измерениях по методу Супер-Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.
При измерениях по методу Бринелля система приложения нагрузки приборов обеспечивает приложение нагрузок в диапазоне от 613 Н до 1839 Н, значения воспроизводимых нагрузок в зависимости от модификации.
Приборы модификаций DuraVision 20, DuraVision 200 комплектуются специализированным сенсорным дисплеем с встроенным процессором, который позволяет вводить исходные параметры измерений, отображает результаты измерений и позволяет архивировать и обрабатывать серии измерений. Приборы модификации DuraVision 250 поставляются с вынесенным компьютером.
Приборы могут поставляться с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. На автоматическую револьверную головку могут одновременно устанавливаться до 5-ти наконечников и 5-ти объективов.
Испытательная нагрузка устанавливается на всех моделях автоматически, значение нагрузки задаётся с экрана сенсорного монитора.
Все модификации позволяют выполнять измерения по Виккерсу и Бринеллю в полуавтоматическом и автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца и программой обнаружения и измерения линейных параметров отпечатка и вычислением соответствующей твёрдости.
Лист № 2 всего листов 6 Все модификации оснащены средствами архивации результатов измерений и статистической обработки результатов измерений.
Конструкция твердомеров надёжно защищена, корректировка заводских настроек и программ без нарушения пломб невозможна.

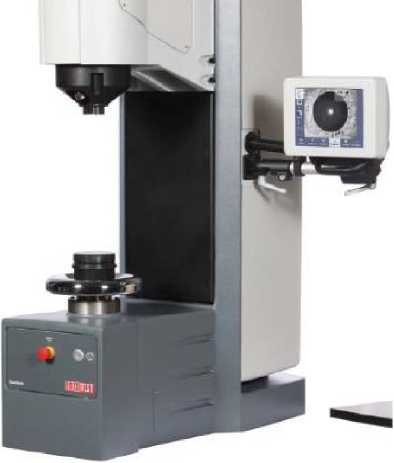

Внешний вид твердомеров приведён на рисунке 1.
4
<

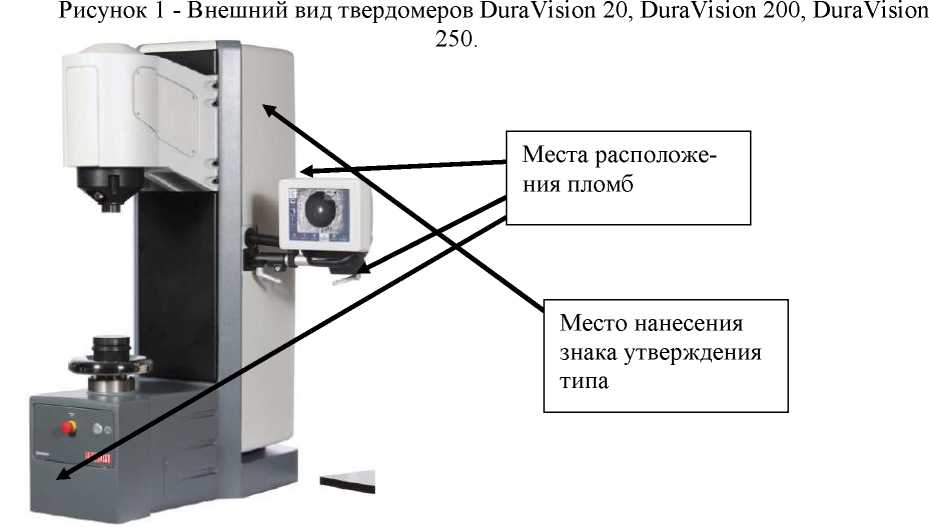

Рисунок 2 - Места расположения пломб и место нанесения знака утверждения типа.
Твердомер универсальный DuraVision 20 (DuraVision 200, DuraVision 250) ............................................................................................................1 шт. (в зависимости от заказа).
Наконечник с алмазной пирамидой Роквелла.............................................................................1 шт.
Наконечник с алмазной пирамидой Виккерса ............................................................................1 шт.
Наконечник с шариком 01,588 мм..............................................................................................1 шт.
Наконечник с шариком 02,5 мм...................................................................................................1 шт.
Наконечник с шариком 05 мм......................................................................................................1 шт.
Плоский рабочий столик 080мм ................................................................................................1 шт.
Руководство по эксплуатации DuraVision_2 - 01РЭ .................................................................1 экз.
Испытательные нагрузки по шкалам Виккерса, Н .............................................9,807; 19,61; 29,42;
.................................................................................................49,03; 98,07; 196,1; 294,2; 490,3; 980,7. Диапазон измерений твердости по шкалам Виккерса, HV........................................ от 50 до 1500.
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Виккерса приведены в таблице 2.
Таблица 2
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, H |
[V | |||||||
100±50 |
200±50 |
300±50 |
400±50 |
500±50 |
600±50 |
800 ±150 |
1100± 150 |
1375 ±125 | |
Пределы допускаемой абсолютной погрешности измерения твёрдости, HV, ( ± ) | |||||||||
HV1 |
5 |
10 |
12 |
16 |
25 |
30 |
35 |
60 |
120 |
HV2 |
4 |
9 |
9 |
16 |
20 |
24 |
28 |
55 |
90 |
HV3 |
4 |
8 |
9 |
12 |
15 |
24 |
28 |
45 |
75 |
HV5 |
4 |
6 |
9 |
12 |
15 |
18 |
25 |
40 |
60 |
HV10 |
4 |
6 |
9 |
12 |
15 |
18 |
25 |
30 |
50 |
HV20 |
3 |
6 |
9 |
12 |
15 |
18 |
25 |
30 |
45 |
HV30 |
3 |
6 |
6 |
8 |
10 |
13 |
18 |
20 |
30 |
HV50 |
3 |
6 |
6 |
8 |
10 |
13 |
18 |
20 |
30 |
HV100 |
3 |
6 |
6 |
8 |
10 |
13 |
18 |
20 |
30 |
Испытательные нагрузки для шкал Роквелла, Н
предварительная ................................................................................................................98,1;
основные .....................................................................................................588,4; 980,7; 1471.
Испытательные нагрузки для шкал Супер-Роквелла, Н
предварительная ..............................................................................................................29,42;
основные ....................................................................................................147,1; 294,8; 411,9.
Диапазоны измерений твердости по шкалам Роквелла:
HRA ......................................................................................................................... от 20 до 88;
HRB ........................................................................................................................от 20 до100;
HRC.......................................................................................................................... от 20 до 70.
Диапазоны измерений твердости по шкалам Супер-Роквелла:
HR15N ..................................................................................................................... от 70 до 94;
HR30N ......................................................................................................................от 40 до86;
HR45N......................................................................................................................от 20 до 78;
HR15N .....................................................................................................................от 62 до 93;
HR30T ......................................................................................................................от 15 до 82;
HR45T.......................................................................................................................от 10 до 72.
Пределы допускаемой абсолютной погрешности измерений твёрдости:
по шкалам Роквелла:
от 20 до 75 HRA.........................................................................................................± 2.0;
от 75 до 88 HRA.........................................................................................................± 1,5;
от 20 до 80 HRB..........................................................................................................± 3,0;
от 80 до 100 HRB..........................................................................................................± 2,0;
от 20 до 35 HRC..........................................................................................................± 2,0;
от 35 до 55 HRC..........................................................................................................± 1,5;
от 55 до 70 HRC..........................................................................................................± 1,0.
по шкалам Супер-Роквелла:
HR15N, HR30N, HR45N...................................................................................................± 2.0;
HR15T, HR30T, HR45T.....................................................................................................± 3,0.
Диапазоны измерений твердости по шкалам Бринелля
HBW 2,5/62,5 (нагрузка 613 Н); HBW 5/250(нагрузка 2452 Н)........................от 32 до 200;
HBW 2,5/187,5.......................................................................................................от 95 до 600.
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Бринелля приведены в таблице 3.
Таблица 3
Обозначение |
Интервалы измерения твёрдости, HB | |||||
шкал измерения |
40 |
110 |
200 |
300 |
400 |
525 |
твёрдости |
±10 |
±50 |
±50 |
±50 |
±50 |
±75 |
Пределы допускаемой абсолютной погрешности по шкалам, HBW | ||||||
HBW 2.5/62,5; HBW 5/250 |
±2 |
±6 |
±10 | |||
HBW 2.5/187,5; |
±6 |
±10 |
±12 |
±18 |
±24 |
Рабочие условия применения:
температура воздуха ,°С...........................................................................................от 5 до 40;
относительная влажность воздуха, %........................................................................... до 90.
Питание:
напряжение, В............................................................................................110±10 или 230±10;
частота, Гц .............................................................................................................. от 50 до 60;
потребляемая мощность, Вт, не более
Рабочее пространство:
глубина рабочего пространства, мм
Габаритные размеры:
модификация DuraVision 20 (длинахширинахвысота), мм, не более:..................... 760x280x1200;
модификация DuraVision 20 (длинахширинахвысота), мм, не более:..................... 760x320x1200;
модификация DuraVision 20 (длинахширинахвысота), мм, не более:...................1100x900x1200.
Масса
модификация DuraVision 20, кг, не более
модификация DuraVision 200, кг, не более
модификация DuraVision 250, кг, не более
