Номер по Госреестру СИ: 62096-15
62096-15 Твердомеры Виккерса
(Durascan-10, Durascan-20, Durascan-50, Durascan-70, Durascan-80)
Назначение средства измерений:
Твердомеры Виккерса Durascan-10, Durascan-20, Durascan-50, Durascan-70, Durascan-80 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Внешний вид.
Твердомеры Виккерса
Рисунок № 1
Внешний вид.
Твердомеры Виккерса
Рисунок № 2
Программное обеспечение
Встроенное ПО используется для управления работой твердомеров, записи, хранения статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
Durascan-10, Durascan-20 |
Durascan-50, Durascan-70, Durascan-80 | |
Идентификационное наименование ПО |
Ecos workflow compact |
Ecos workflow |
Номер версии (идентификационный номер) ПО |
v 2.10 и выше |
v 2.10 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТвердомеры Виккерса Durascan-10, Durascan-20. Руководство по эксплуатации. Durascan 10/20 - 01 РЭ.
Твердомеры Виккерса Durascan-50, Durascan-70, Durascan-80. Руководство по эксплуатации. Durascan 50/70/80 - 01РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса Durascan-10, Durascan-20, Durascan-50, Durascan-70, Durascan-80
-
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
-
2 ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
-
3 ГОСТ 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
-
4 ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
-
5 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV.
Изготовитель
Фирма «EMCO-TEST Prufmaschinen GmbH», Австрия
Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174
Тел. + 43 6244 20 438
Факс: + 43 6244 20 438-8
E-mail: office@emcotest.com
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)Юридический (почтовый) адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2 ИНН: 7728644821
Тел./факс (495) 781-07-85
E-mail: info@melytec.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон: +7(495)526-63-00, факс: +7(495)526-63-00
E-mail: office@vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры укомплектованы видеокамерой высокого разрешения, светодиодной подсветкой, автоматической фокусировкой и программным обеспечением (ПО) для автоматического измерения длины диагоналей восстановленного отпечатка.
Твердомер DuraScan 10 наиболее простая модель для выполнения одиночных измерений твёрдости. Управление осуществляется через сенсорный экран. Позиционирование осуществляется вручную.
Твердомер DuraScan 20 аналогичен DuraScan 10 и дополнительно имеет возможность позиционирования по осям X и Y, а также имеет ПО для автоматического измерения твёрдости плоской поверхности образца в нескольких точках по заданному направлению и с заданным шагом.
Твердомер DuraScan 50 полностью автоматический, управление осуществляется через персональный компьютер, с моторизированным позиционированием по осям X,Y и Z перед проведением измерения. Твердомер DuraScan 70 аналогичен DuraScan 50 и дополнительно имеет возможность обзора образца с помощью дополнительной камеры для лучшего позиционирования измерения.
Твердомер DuraScan 80 аналогичен DuraScan 70, но обладает большим ходом стола по оси X. Является максимальным по функциональным возможностям в этой линии твердомеров.
Твердомеры модификаций DuraScan 10, DuraScan 20 стандартно комплектуются механической револьверной головкой на 3 позиции, опционально могут быть укомплектованы автоматической моторизованной револьверной головкой на 6 позиций. Твердомеры модификаций DuraScan 50, DuraScan 70, DuraScan 80 комплектуются автоматической револьверной головкой на 6 позиций.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 и 2.
вгавш
BmrfM"
место нанесения знака утверждения типа

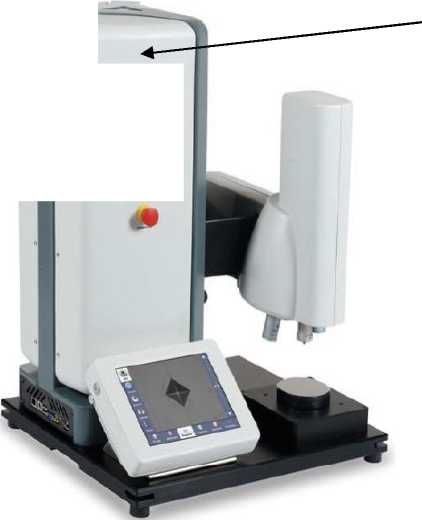

Рисунок 1 - Внешний вид твердомеров
место расположения пломбы

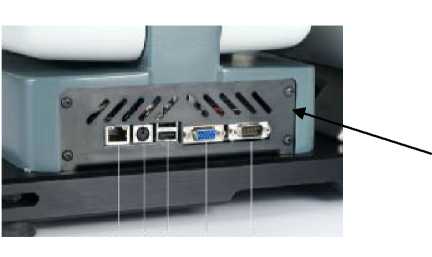

Рисунок 2 - Задняя панель твердомеров
В комплект поставки входят:
- твердомер Durascan-10, или Durascan-20, или Durascan-50,
или Durascan-70, или Durascan-80 (по заказу)...........................................................................1 шт.;
- вспомогательные принадлежности ....................................................................1 комплект;
- руководство по эксплуатации Durascan 10/20 - 01РЭ или
руководство по эксплуатации Durascan 50/70/80 - 01РЭ (по заказу).........................................1 шт.
Испытательные нагрузки по шкалам Виккерса, Н ................0,098; 0,245; 0,490; 0,981; 1,96; 2,94;
4,90; 9,81, 19,6; 29,42; 49,03;. 98,07.
Пределы допускаемой относительной погрешности нагрузки для нагрузок
0,098Н; 0,245 Н; 0,490 Н; 0,981 Н, %...............................................................................................± 1,5.
Пределы допускаемой относительной погрешности нагрузки для нагрузок
Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,01; HV 0,025........... от 50 до
Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,05............................. от 50 до
Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,1............................... от 50 до
Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,2; HV 0,3;.............. от 50 до 1000.
Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,5; HV 1;
HV 2; HV 3; HV 5; HV 10.......................................................................................................от 50 до 1500.
Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.
Таблица 2
Обозначение шкалы |
Интервалы измерений твёрдости HV | ||||||||||
твёрдости |
100± |
200± |
300± |
400± |
500± |
600± |
700± |
800± |
900± |
1225± | |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
275 | ||
Пределы допускаемых абсолютных погрешностей твердомеров, HV (±) | |||||||||||
HV 0,01 |
15 |
25 |
35 |
- |
- |
- |
- |
- |
- |
- | |
HV 0,025 |
15 |
25 |
35 |
- |
- |
- |
- |
- |
- |
- | |
HV 0,05 |
13,5 |
25 |
35 |
49,5 |
- |
- |
- |
- |
- |
- | |
HV 0,1 |
10,5 |
20 |
35 |
49,5 |
55 |
71,5 |
82,5 |
102 |
- |
- | |
HV 0,2 |
6 |
15 |
28 |
40,5 |
55 |
71,5 |
82,5 |
102 |
114 |
165 | |
HV 0,3 |
6 |
12,5 |
21 |
31,5 |
44 |
58,5 |
75 |
85 |
104,5 |
165 | |
HV 0,5 |
4,5 |
12,5 |
17,5 |
27 |
33 |
45,5 |
52,5 |
68 |
76 |
165 | |
HV 1 |
4,5 |
10 |
14 |
18 |
27,5 |
32,5 |
37,5 |
51 |
57 |
120 | |
HV 2 |
4,5 |
7,5 |
10,5 |
18 |
22 |
26 |
30 |
34 |
47,5 |
90 | |
HV 3 |
4,5 |
7,5 |
10,5 |
13,5 |
22 |
26 |
30 |
34 |
38 |
75 | |
HV 5 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
38 |
60 | |
HV 10 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
45 |
Рабочие условия применения:
-
- температура окружающего воздуха ,оС........................................................от 18 до 28;
-
- относительная влажность окружающего воздуха, %...................................от 40 до 70.
Напряжение питания от сети переменного тока частотой (50±1) Гц, В..............220±22.
Габаритные размеры и масса твердомеров приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение характеристики для моделей твердомеров | |
Durascan-10, Durascan-20 |
Durascan-50, Durascan-70, Durascan-80 | |
Длина, мм, не более |
505 |
680 |
Ширина, мм, не более |
420 |
450 |
Высота, мм, не более |
670 |
690 |
Масса, кг, не более |
68 |
96 |
