Сведения о средстве измерений: 61638-15 Вибропреобразователи пьезоэлектрические

Номер по Госреестру СИ: 61638-15
61638-15 Вибропреобразователи пьезоэлектрические
(177230)

Назначение средства измерений:
Вибропреобразователи пьезоэлектрические 177230  (далее вибропреобразователи) предназначены для измерения параметров вибрации (виброскорости и виброускорения) и преобразования в пропорциональный электрический сигнал.

сертификация программного обеспечения

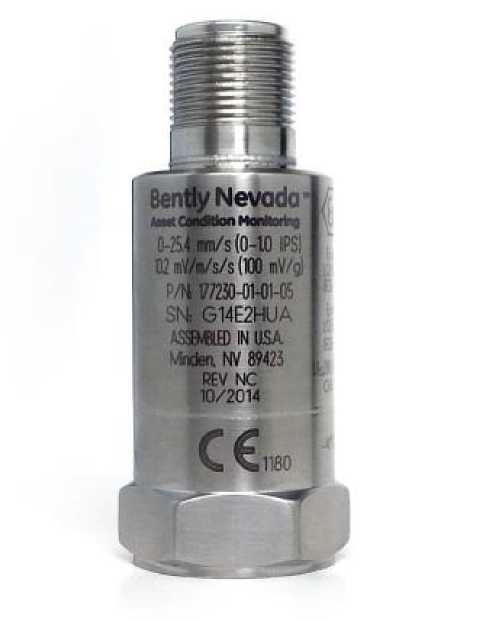

Внешний вид. Вибропреобразователи пьезоэлектрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Вибропреобразователи пьезоэлектрические
Рисунок № 1

Общие сведения

Дата публикации - 19.10.2022
Срок свидетельства - 15.09.2020
Номер записи -
ID в реестре СИ - 375052
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, нет данных, исп. 177230-01, исп. 177230-00, Вибропреобразователь пьезоэлектрический 177230, BN177230, BN 177230-02, BN 177230, Bently Nevada 177230, 177230-02, 177230-01-02-RU, 177230-01-01-RU, 177230-01-01-05, 177230-01-01, 177230-01, 177230-00-01-05, 177230, исп. 177230-01, 177230 (мод.177230-01-01-05), 177230,

Производитель

Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_55 СИ собственника по группам СИ и производителям

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 410
Выдано извещений - 5
Кол-во периодических поверок - 127
Кол-во средств измерений - 125
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 8169 дн.

Приказы РСТ, где упоминается данный тип СИ

№2203 от 2022.09.05 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2797 от 2018.12.29 О переоформлении свидетельства об утверждении типа средства измерений № 59837 "Вибропреобразователи пьезоэлектрические 177230" и внесении изменений в описание типа

№1096 от 2015.09.15 Об утверждении типов средств измерений

№1524 от 2020.09.14 ПРИКАЗ о продлении срока действия свидетельств об утверждении типа средств измерений

№3078 от 2022.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Вибропреобразователи пьезоэлектрические (177230)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
61638-15 Вибропреобразователи пьезоэлектрические (177230)
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )		 69044-17 Вибропреобразователи (DVA)
Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО) (РОССИЯ г. Пермь)

Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО)

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
50991-12
20.07.2022
 Системы определения сверхскорости, 3500/53
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		3 года
56536-14
27.12.2029
 Преобразователи перемещения токовихревые, ВN-ППТ
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		3 года
56537-14
27.12.2024
 Комплексы измерительно-вычислительные вибрационного контроля и защиты, 3701
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
56720-14
27.12.2029
 Преобразователи виброскорости, BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		3 года
56826-14
27.12.2029
 Акселерометры , BN-200000, BN-330000 и BN-350000
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		1 год
59302-14
28.10.2029
 Устройства для калибровки преобразователей перемещения токовихревых, серии TK3
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
3 года
60052-15
27.02.2020
 Преобразователи вибрационные, Trendmaster ProTIM
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		3 года
60054-15

 Трансмиттеры вибрационные, 990
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
60126-15

 Трансмиттеры, 991
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
60325-15

 Преобразователи перемещения токовихревые, 3300 NSV
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
60336-15
28.02.2025
 Преобразователи виброскорости, BN-9200, BN-74712, BN-86205, BN-330505
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		3 года
60337-15

 Преобразователи перемещения токовихревые, 330102
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
60348-15

 Акселерометры , BN-23732-01
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
60349-15
01.04.2020
 Анализаторы вибрации, Snapshot IS
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		3 года
60834-15
27.05.2020
 Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 2300
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		2 года
61570-15

 Преобразователь виброскорости, 177230
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		2 года
61638-15
15.09.2020
 Вибропреобразователи пьезоэлектрические, 177230
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		3 года
61829-15

 Датчики перемещения, BN-330800-28-00-085-03-02
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
62400-15
24.11.2025
 Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		2 года
Отчет - CR_1 Поверки по типам СИ за период

Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)

Стоимость 200 руб. или по подписке

Кто поверяет Вибропреобразователи (DVA)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)		 РСТ
  • 177230-01-01-RU
  • 177230-00-01-05
  • 177230-01-02-RU
  • 177230
    		•  23 23 0 0 22 22 0
    ООО "СНЭМА-СЕРВИС"
    (1479)
  		• 11 0 0 0 0 0 0
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)    		 РСТ
  • 177230-02
    		•  2 0 2 0 2 0 2
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)    		 РСТ
  • 177230
    		•  2 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  		• 1 0 0 0 0 0 0
    ФГУП "ВНИИМС"
    (01.00225-2011)    		 РСТ
  • 177230
    		•  12 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)    		 РСТ
  • 177230
    		•  4 0 4 3 4 0 4
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)    		 РСТ
  • 177230-01
  • 177230-01-01
    		•  9 0 5 2 9 0 5
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)    		 РСТ
  • 177230-01
    		•  4 0 4 0 4 0 4
    ФБУ «Кировский ЦСМ»
    (RA.RU.311362)    		 РСТ
  • нет данных
  • 177230
    		•  8 0 0 0 0 0 0
    ООО "ПРОММАШ ТЕСТ"
    (RA.RU.311368)
  • нет модификации
    		•  1 1 0 0 1 1 0
    ФБУ «Пермский ЦСМ»
    (RA.RU.311363)    		 РСТ
  • нет данных
    		•  40 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • Вибропреобразователь пьезоэлектрический 177230
    		•  2 0 0 0 0 0 0
    ООО "АСУ ИНЖИНИРИНГ"
    (RA.RU.311841)
  • 177230-00-01-05
    		•  3 3 0 0 3 3 0
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (РОСС RU.0001.310392)    		 РСТ
  		• 8 0 0 0 0 0 0
    ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
    (RA.RU.311406)    		 РСТ
  		• 2 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)    		 РСТ
  • 177230
  • 177230 (мод.177230-01-01-05)
    		•  5 0 0 0 0 0 0
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)    		 РСТ
  • 177230
  • 177230-01-01-05
    		•  9 0 0 0 0 0 0
    ФГУП «ВНИИМС»
    (RA.RU.311493)    		 РСТ
  • 177230-01-01-05
  • 177230
  • 177230-01-01-RU
    		•  61 0 0 0 0 0 0
    ФБУ «Тюменский ЦСМ»
    (RA.RU.311494)    		 РСТ
  • нет данных
  • 177230
    		•  29 0 0 0 0 0 0
    ФБУ «ЦСМ Республики Башкортостан»
    (RA.RU.311406)    		 РСТ
  • 177230
    		•  2 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)    		 РСТ
  • 177230
    		•  5 1 0 5 0 5 0 5
    ФГБУ "ВНИИМС"
    (RA.RU.311493)    		 РСТ
  • 177230
  • 177230-01-01-RU
    		•  36 36 0 0 31 31 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • 177230
  • нет модификации
    		•  13 12 1 0 13 12 1
    ООО "ИНК"
    (RA.RU.312798)
  • 177230
    		•  18 17 0 18 0 18 0 18
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)    		 РСТ
  • Bently Nevada 177230
    		•  4 0 4 0 4 0 4
    ООО "НОВАТЭК-УСТЬ-ЛУГА"
    (RA.RU.311758)
  • 177230-01-01-05
    		•  10 10 10 0 0 10 10 0
    ООО "СНЭМА-СЕРВИС"
    (RA.RU.312260)
  • 177230
  • 177230, исп. 177230-01
    		•  16 0 16 0 16 0 16
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)    		 РСТ
  • BN 177230-02
  • 177230-01-01-05
    		•  8 6 0 8 0 8 0 8
    ООО "КОМДИАГНОСТИКА"
    (RA.RU.310504)
  • BN 177230
    		•  13 0 13 0 13 0 13
    ООО "ИНКО-ТЭК"
    (RA.RU.314154)
  • 177230-01-01-05
  • 177230-00-01-05
    		•  18 0 18 0 18 0 18
    ООО "ИНФРАСТРУКТУРА ТК"
    (RA.RU.312735)
  • BN 177230
  • 177230
  • BN177230
    		•  9 4 0 9 0 9 0 9
    ООО "ПМЦ"
    (RA.RU.312726)
  • 177230-01
    		•  2 2 2 0 0 2 2 0
    ООО "НМОП"
    (RA.RU.311359)
  • исп. 177230-00
    		•  2 2 0 2 0 2 0 2
    ООО "СНГ"
    (RA.RU.312390)
  • Нет модификации
    		•  1 0 1 0 1 0 1
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)    		 РСТ
  • 177230-01
    		•  4 4 0 4 0 4 0 4
    ООО "ПРИБОРАВТОМАТИКА"
    (1780)
  • исп. 177230-01
    		•  13 0 13 0 13 0 13

    Стоимость поверки Вибропреобразователи (DVA)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Иркутский ЦСМ
    Иркутская область     		4125 5285
    ФБУ Кабардино-Балкарский ЦСМ
    Кабардино-Балкарская Республика     		7238 5285
    ФБУ Красноярский ЦСМ
    Красноярский край     		5563 5285
    ФБУ Пермский ЦСМ
    Пермский край     		5120 5285
    ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан
    Республика Башкортостан     		7307 5285

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в паспорте на вибропреобразователь.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к вибропреобразователям пьезоэлектрическим 177230

    1. ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц»;

    ГОСТ Р 8.669-2009  «Виброметры с пьезоэлектрическими, индукционными и

    вихретоковыми вибропреобразователями. Методика поверки».

    Лист № 3 Всего листов 3 2. Техническая документация фирмы «Bently Nevada, Inc.», США.

    Поверка

    Поверка осуществляется

    в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».

    Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012; мультиметр цифровой Agilent 34401А (г/р № 33921-07).


    Изготовитель

    Фирма «Bently Nevada, Inc.», США
    Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
    Тел.: +1 775 782 3611
    Факс: +1 775 215 2876
    Web: www.ge-mcs.com/bently-nevada

    Заявитель


    Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»), г. Москва
    Адрес: 123317 г. Москва, Краснопресненская наб., 18
    Тел.: +7 (495) 937 11 11; Факс: +7 (495) 937 11 12

    Испытательный центр


    Федеральное   государственное   унитарное   предприятие   «Всероссийский   научно
    исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Вибропреобразователи пьезоэлектрические 177230 являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект в результате которого механическое воздействие на вибропреобразователь вызывает генерацию заряда, пропорциональную виброускорению колебания основания вибропреобразователя. Электрический заряд чувствительного элемента при помощи встроенной электроники преобразуется в электрический унифицированный сигнал постоянного тока (4-20 мА), пропорциональный виброскорости и поступает на выходные контакты «А» и «В» вибропреобразователя. Электрический сигнал (0-10 В), пропорциональный виброускорению, поступает на выходные контакты «С» и «В» вибропреобразователя.

    Вибропреобразователи состоят из первичного преобразователя и электронного блока, расположенных в едином корпусе, имеющем резьбу для подсоединения к контролируемому механизму, а так же разъем, для подключения к источнику питания и приемнику выходного сигнала.

    Внешний вид вибропреобразователей, приведен на рисунке 1.

    Внешний вид. Вибропреобразователи (DVA), http://oei-analitika.ru

    Рисунок 1.


    Вибропреобразователь пьезоэлектрический                        1 шт.

    Паспорт                                                        1 экз.


    Таблица 1

    Наименование характеристики

    Значение

    Диапазон измерения виброскорости (СКЗ), мм/с

    от 0,2 до 25,4

    Диапазон измерения виброускорения (пик), м/с2

    от 0,1 до 196

    Номинальный коэффициент преобразования на базовой частоте 80 Гц, мВ/(м^с"2)

    10,2

    Отклонение коэффициента преобразования от номинального значения, %, не более

    ±5

    Рабочий диапазон частот, Гц

    от 10 до 1000

    Нелинейность амплитудной характеристики, %, не более

    ±1

    Неравномерность частотной характеристики, %, не более

    ±10

    Пределы допускаемой основной относительной погрешности измерения виброскорости, %

    ±10

    Пределы допускаемой основной относительной погрешности измерения виброускорения, %

    ±10

    Пределы допускаемой дополнительной относительной погрешности измерения параметров вибрации, вызванной, изменением температуры окружающего воздуха на 10 оС, %

    ±0,2

    Относительный коэффициент поперечного преобразования, %, не более

    5

    Напряжение питания постоянного тока, В

    от 13 до 30

    Рабочие условия эксплуатации:

    - диапазон температур, °С

    от минус 40 до 85

    Габаритные размеры (диаметрхвысота), мм, не более

    25,4x66

    Масса, г, не более

    131
