Номер по Госреестру СИ: 59302-14
59302-14 Устройства для калибровки преобразователей перемещения токовихревых
(серии TK3)
Назначение средства измерений:
Устройства для калибровки преобразователей перемещения токовихревых серии ТК3 (далее калибраторы) служат для воспроизведения значений радиального виброперемещения, осевого перемещения и частоты вращения.

Внешний вид.
Устройства для калибровки преобразователей перемещения токовихревых
Рисунок № 1

Внешний вид.
Устройства для калибровки преобразователей перемещения токовихревых
Рисунок № 2
Общие сведения
Дата публикации - 18.09.2024
Срок свидетельства - 28.10.2029
Номер записи -
ID в реестре СИ - 372440
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Устройство для калибровки преобразователей перемещения токовихревых, ТК3е, ТК3-2e, ТК-3е, серия ТК3, исполнение ТК3е, серии ТК3, исп. ТК3е, Нет модификации, нет данных, нет, исп. ТКЗе, Без модификации, TK3e, TK3, 2020,
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.
«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.
Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 42
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 22
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1064 дн.
Приказы РСТ, где упоминается данный тип СИ
№1942 от 2014.12.08 Об утверждении типов средств измерений (ГР 59296-14 - 31726-14)
№2600 от 2019.10.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№1958 от 2016.12.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Урдома"
№2765 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожное хозяйство" (ТК 418)
№2234 от 2024.09.17 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (23)
Наличие аналогов СИ: Устройства для калибровки преобразователей перемещения токовихревых (серии TK3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bently Nevada, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50991-12 20.07.2022 |
Системы определения сверхскорости, 3500/53 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
56536-14 27.12.2029 |
Преобразователи перемещения токовихревые, ВN-ППТ Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
56537-14 27.12.2024 |
Комплексы измерительно-вычислительные вибрационного контроля и защиты, 3701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
56720-14 27.12.2029 |
Преобразователи виброскорости, BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
56826-14 27.12.2029 |
Акселерометры , BN-200000, BN-330000 и BN-350000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
59302-14 28.10.2029 |
Устройства для калибровки преобразователей перемещения токовихревых, серии TK3 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
60052-15 27.02.2020 |
Преобразователи вибрационные, Trendmaster ProTIM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60054-15 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60126-15 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60325-15 |
Преобразователи перемещения токовихревые, 3300 NSV Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60336-15 28.02.2025 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-86205, BN-330505 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60337-15 |
Преобразователи перемещения токовихревые, 330102 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60348-15 |
Акселерометры , BN-23732-01 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60349-15 01.04.2020 |
Анализаторы вибрации, Snapshot IS Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60834-15 27.05.2020 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 2300 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
61570-15 |
Преобразователь виброскорости, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
61638-15 15.09.2020 |
Вибропреобразователи пьезоэлектрические, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
61829-15 |
Датчики перемещения, BN-330800-28-00-085-03-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62400-15 24.11.2025 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.
В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.
Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.
Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.
Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.
Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.
Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Устройства для калибровки преобразователей перемещения токовихревых (серии TK3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 7 | 3 | 3 | 0 | 6 | 3 | 3 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Устройства для калибровки преобразователей перемещения токовихревых (серии TK3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Хабаровский ЦСМ Хабаровский край |
4106 | 4225 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
4343 | 4225 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую поверхность калибраторов преобразователей перемещения токовихревых портативных серии ТК3 методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в документе «Устройства для калибровки преобразователей перемещения токовихревых серии ТК3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам для калибровки преобразователей перемещения токовихревых серии ТК3
1. Техническая документация фирмы «Bently Nevada Inc.», США.
Поверка
Поверкаосуществляется в соответствии с документом МП 59302-14 «Устройства для калибровки преобразователей перемещения токовихревых серии ТК3. Методика поверки», утвержденным ФГУП «ВНИИМС» 20.07.2014 г.
Основные средства поверки: эталонный канал в составе преобразователя перемещения токовихревого и генератора (проксиметра) (г/р № 56536-14); мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Изготовитель
Фирма «Bently Nevada, Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611; Факс: +1 775 215 2876
Web: www.ge-mcs.com/bently-nevada
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»), г. Москва
Адрес: 123317 г. Москва, Краснопресненская наб., 18
Тел.: +7 (495) 937 11 11; Факс: +7 (495) 937 11 12
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы калибраторов состоит в воспроизведении значения радиального виброперемещения и частоты вращения при помощи вращающегося стального диска, закрепленного под углом 1,5 градуса на вертикальной оси и имеющего риску на торце. Осевое перемещение воспроизводится при помощи приспособления с микрометрической головкой, входящего в комплект калибратора.
Калибраторы имеют два варианта исполнений - ТК3е и TK3g. Оба варианта исполнений выполняют идентичные функции, различаются только источниками питания. Вариант исполнения ТК3е имеет электрическое питание, а TK3g - пневматическое питание от источника сжатого воздуха.
Стальной диска, закрепленный под углом 1,5 градуса на вертикальной оси, приводится во вращательное движение для ТК3е с помощью электромотора с регулируемой частотой вращения, для ТКЗд - с помощью источника сжатого воздуха. Над стальным диском устанавливается калибруемый преобразователь перемещения токовихревой.
Калибраторы конструктивно помещены в корпус, выполненный из ударопрочной пластмассы. В комплект входит набор стальных дисков (мишеней), сделанных из различных марок стали, однотипных исследуемым механизмам.

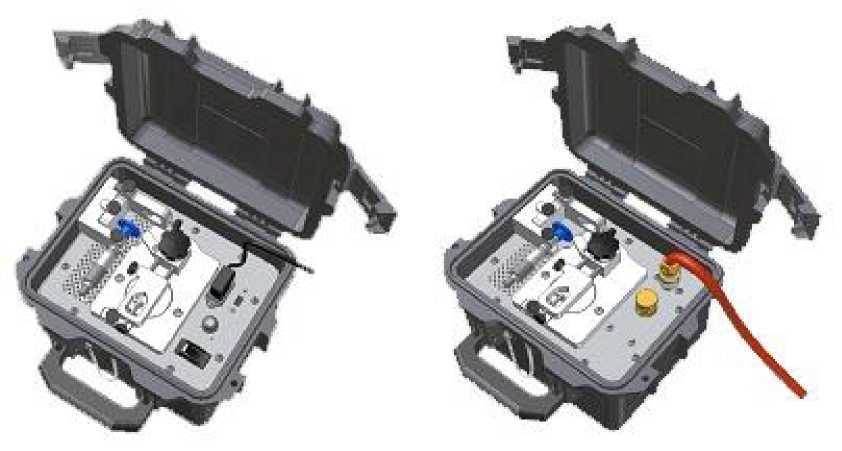

Внешний вид калибраторов показан на рисунке 1.
Рисунок 1.
Внешний вид калибраторов с питанием от сети переменного тока и с питанием от источника сжатого воздуха показан на рисунке 2.
Рисунок 2.
Таблица 1
|
Наименование характеристики | |
|
Диапазон воспроизведения радиального виброперемещения, мкм |
от 50 до 254 |
|
Пределы допускаемой относительной погрешности воспроизведения радиального виброперемещения, % |
±5 |
|
Диапазон воспроизведения осевого перемещения, мм |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности воспроизведения осевого перемещения, мкм |
±5 |
|
Диапазон воспроизведения частоты вращения диска, об/мин |
от 0 до 5000 |
|
Пределы допускаемой абсолютной погрешности воспроизведения частоты вращения, об/мин |
±10 |
|
Питание: ТК3е - диапазоны напряжений питания, В |
от 190 до 250 |
|
- частота напряжения питания, Гц |
от 50 до 60 |
|
TK3g - диапазон давлений сжатого воздуха, н/м2 |
от 2,76405 до 6,21 •Ю5 |
|
- объемный расход сжатого воздуха, м3/ч |
0,728 |
|
Рабочие условия применения: - диапазон рабочих температур, °С |
от 0 до 54 |
|
Габаритные размеры (длина* ширина* высота), мм, не более |
299*248*195 |
|
Масса, кг, не более |
5,9 |
