Номер по Госреестру СИ: 60052-15
60052-15 Преобразователи вибрационные
(Trendmaster ProTIM)
Назначение средства измерений:
Преобразователи вибрационные серии Trendmaster ProTIM (далее преобразователи) предназначены для измерения параметров вибрации (виброскорости и виброперемещения), частоты входного сигнала, температуры и преобразования этих параметров в пропорциональный электрический сигнал, а так же для измерения унифицированных сигналов постоянного тока и напряжения.
Внешний вид.
Преобразователи вибрационные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.02.2020
Номер записи - 150894
ID в реестре СИ - 373294
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация 200200-01-01-05, 200200-11-11-RU, 200200-10-10-RU, 200200-06-06-RU, 200200-06-03-RU, 200200-03-03-RU, 200200,
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 378
Выдано извещений - 0
Кол-во периодических поверок - 188
Кол-во средств измерений - 182
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1080 дн.
Приказы РСТ, где упоминается данный тип СИ
№236 от 2015.02.27 Об утверждении типов средств измерений
№1568 от 2021.07.30 Об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи вибрационные (Trendmaster ProTIM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bently Nevada, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60052-15 27.02.2020 |
Преобразователи вибрационные, Trendmaster ProTIM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60054-15 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60126-15 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60325-15 |
Преобразователи перемещения токовихревые, 3300 NSV Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60336-15 28.02.2025 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-86205, BN-330505 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60337-15 |
Преобразователи перемещения токовихревые, 330102 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60348-15 |
Акселерометры , BN-23732-01 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60349-15 01.04.2020 |
Анализаторы вибрации, Snapshot IS Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60834-15 27.05.2020 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 2300 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
61570-15 |
Преобразователь виброскорости, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
61638-15 15.09.2020 |
Вибропреобразователи пьезоэлектрические, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
61829-15 |
Датчики перемещения, BN-330800-28-00-085-03-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62400-15 24.11.2025 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Кто поверяет Преобразователи вибрационные (Trendmaster ProTIM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КОМДИАГНОСТИКА" (RA.RU.310504) | 188 | 0 | 188 | 0 | 11 | 0 | 11 | |||
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 183 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи вибрационные (Trendmaster ProTIM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус преобразователя методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Преобразователи вибрационные серии Trendmaster ProTIM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям вибрационным серии Trendmaster ProTIM
1. Техническая документация фирмы «Bently Nevada, Inc.», США.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется в соответствии с документом МП 60052-15 «Преобразователи вибрационные серии Trendmaster ProTIM. Методика поверки», утвержденным ФГУП «ВНИИМС » 08 декабря 2014 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 3392107); источник постоянного тока Б5-76 (г/р № 32678-06), калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12).
Изготовитель
Фирма «Bently Nevada, Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611; Факс: +1 775 215 2876
Web: www.ge-mcs.com/bently-nevada
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»), г. Москва Адрес: 123317, г. Москва, Краснопресненская наб., 10
Тел.: +7 (495) 937 11 11; Факс: +7 (495) 937 11 12
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Преобразователи вибрационные серии Trendmaster ProTIM служат для преобразования сигналов, поступающих от первичных преобразователей вибрации, преобразования частоты входного сигнала, а так же температуры, преобразования входных сигналов постоянного тока и напряжения, и предназначены для работы совместно с комплексами измерительновычислительными для мониторинга работающих механизмов BN-Trendmaster DSM фирмы «Bently Nevada, Inc.», США.
Принцип действия преобразователей основан на усилении и преобразовании сигнала измерительной информации, поступающего от преобразователя, в унифицированный сигнал.
Преобразователи вибрационные серии Trendmaster ProTIM содержат два канала и выпускаются в двух модификациях: 200200 Trendmaster ProTIM-R и 200250 Trendmaster ProTIM-С, отличающиеся способом монтажа (на DIN-рейку или на специальное приспособление-кабелепровод).

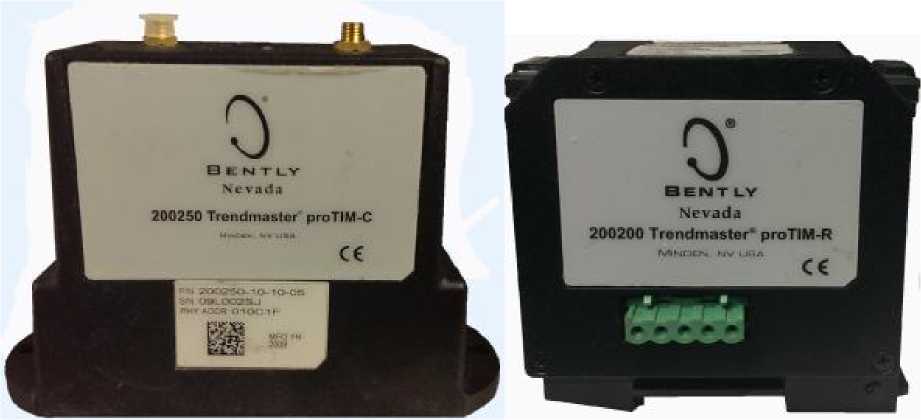

Внешний вид преобразователей вибрационных серии Trendmaster ProTIM, приведен на рисунке 1.
Рисунок 1.
Лист № 2 Всего листов 3
Преобразователь вибрационный серии Trendmaster ProTIM 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений:
о
|
от 0 до 50 от 0 до 500 от 0,1 до 600 от минус 18 до 240 от 4 до 20 от 0 до 50 от 1000 до 5000 |
|
Диапазон рабочих частот, Гц |
от 3 до 10000 |
|
Пределы допускаемой относительной погрешности измерения параметров вибрации,% |
±15 |
|
Пределы допускаемой относительной погрешности измерения частоты входного сигнала,% |
±15 |
|
Пределы допускаемой относительной погрешности измерения температуры окружающей среды,% |
±8 |
|
Пределы допускаемой относительной погрешности измерения постоянного тока,% |
±15 |
|
Пределы допускаемой относительной погрешности измерения постоянного напряжения,% |
±15 |
|
Напряжение питания постоянного тока, В |
от 12 до 15 |
|
Потребляемая мощность, Вт |
0,75 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - 200200 Trendmaster proTIM-R - 200250 Trendmaster proTIM-С |
101х53х87 135x48x99 |
|
Масса, г, не более:
|
545 620 |
|
Рабочие условия эксплуатации: - диапазон температур, °С |
от минус 40 до 100 |
