Номер по Госреестру СИ: 60348-15
60348-15 Акселерометры
(BN-23732-01)
Назначение средства измерений:
Акселерометры BN-23732-01 (далее - акселерометры) предназначены для измерения и преобразования виброускорения в пропорциональный электрический сигнал на газотурбинной электростанции «Новоуренгойского газохимического комплекса».
Внешний вид.
Акселерометры
Рисунок № 1
Общие сведения
Дата публикации - 19.04.2022
Срок свидетельства -
Номер записи - 151215
ID в реестре СИ - 373615
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№401 от 2015.04.01 Об утверждении типов средств измерений (ГР 60259-15 - 60377-15)
Наличие аналогов СИ: Акселерометры (BN-23732-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60348-15 Акселерометры (BN-23732-01) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
73881-19 Системы автоматизированные измерительные (ТЕСТ-6408-03) ООО "VXI-Системы" (РОССИЯ г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1) |
|
60348-15 Акселерометры (BN-23732-01) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
67322-17 Вибропреобразователи (АГ30) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., Солнечногорский р-н, р.п. Менделеево) |
|
60348-15 Акселерометры (BN-23732-01) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
69044-17 Вибропреобразователи (DVA) Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО) (РОССИЯ г. Пермь) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50991-12 20.07.2022 |
Системы определения сверхскорости, 3500/53 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
56536-14 27.12.2029 |
Преобразователи перемещения токовихревые, ВN-ППТ Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
56537-14 27.12.2024 |
Комплексы измерительно-вычислительные вибрационного контроля и защиты, 3701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
56720-14 27.12.2029 |
Преобразователи виброскорости, BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
56826-14 27.12.2029 |
Акселерометры , BN-200000, BN-330000 и BN-350000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
59302-14 28.10.2029 |
Устройства для калибровки преобразователей перемещения токовихревых, серии TK3 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
60052-15 27.02.2020 |
Преобразователи вибрационные, Trendmaster ProTIM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60054-15 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60126-15 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60325-15 |
Преобразователи перемещения токовихревые, 3300 NSV Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60336-15 28.02.2025 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-86205, BN-330505 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60337-15 |
Преобразователи перемещения токовихревые, 330102 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60348-15 |
Акселерометры , BN-23732-01 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60349-15 01.04.2020 |
Анализаторы вибрации, Snapshot IS Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60834-15 27.05.2020 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 2300 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
61570-15 |
Преобразователь виброскорости, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
61638-15 15.09.2020 |
Вибропреобразователи пьезоэлектрические, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
61829-15 |
Датчики перемещения, BN-330800-28-00-085-03-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62400-15 24.11.2025 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Вибропреобразователи (DVA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Вибропреобразователи (DVA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Костромской ЦСМ Костромская область |
2628 | 2628 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на акселерометр.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам BN-23732-01
1. МИ 2070-90 «Государственная поверочная схема для средств измерения виброперещения, виброскорости и виброускорения в диапазоне частот 340-1 - 2404 Гц;
2. Техническая документация фирмы «Bently Nevada Inc.», США.
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки:
- поверочная установка 2 разряда по МИ 2070-90;
- мультиметр цифровой Agilent 34401A (ГР № 33921-07).
Изготовитель
Фирма «Bently Nevada Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611
Факс: +1 775 215 2876
Web: www.ge-mcs.com/bently-nevada
Заявитель
Общество с ограниченной ответственностью
«Производственная фирма «ВИС» (ООО «ПФ «ВИС»), г. Гатчина, Ленинградская обл.
Юридический адрес: 188309, Россия, Ленинградская обл.,
Гатчинский р-н, г. Гатчина, Промзона-1, Квартал № 1
Почтовый адрес: 195112, Россия, г. Санкт-Петербург,
Заневский пр., д. 28, лит. А, пом. 9А
Тел.: +7(495) 789-85-55
Факс: +7 (495) 789-85-56
E-mail: info@pfvis.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Акселерометры являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на акселерометр.
Конструкция акселерометров предусматривает разделение корпусов чувствительного элемента и блока электроники.

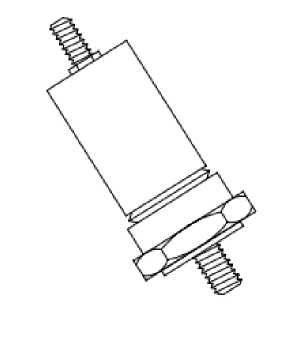

Внешний вид акселерометра представлен на рисунке 1.
Рис. 1. Внешний вид акселерометра BN-23732-01
|
Диапазон измерения виброускорения, м/с2 |
от 1 до 735 |
|
Рабочий диапазон частот, Гц |
от 10 до 10000 |
|
Номинальный коэффициент преобразования, мВ/(м^с"2) |
10,2 |
|
Нелинейность амплитудной характеристики, % |
±5 |
|
Неравномерность частотной характеристики, % |
±5 |
|
Пределы основной относительной погрешности измерения виброускорения, % |
±5 |
|
Пределы допускаемого значения дополнительной относительной погрешности измерения виброускорения при изменении температуры окружающей среды на 10°С, % |
±0,2 |
|
Резонансная частота, кГц, не менее |
30 |
|
Относительный коэффициент поперечного преобразования, % |
±5 |
|
Рабочие условия эксплуатации:
|
от минус 30 до 120 от 30 до 95 (без конденсации) |
|
Габаритные размеры (диаметр х высота), мм, не более |
19*45 |
|
Длина присоединительного кабеля, м, не более |
90 |
|
Масса, г, не более |
60 |
