Номер по Госреестру СИ: 60336-15
60336-15 Преобразователи виброскорости
(BN-9200, BN-74712, BN-86205, BN-330505)
Назначение средства измерений:
Преобразователи виброскорости BN-9200, BN-74712, BN-86205, BN-330505 (далее вибропреобразователи) предназначены для преобразования виброскорости в пропорциональный электрический сигнал.
Внешний вид.
Преобразователи виброскорости
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 28.02.2025
Номер записи -
ID в реестре СИ - 373602
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
BN-9200, BN-74712, BN-86205, BN-330505, BN-74712, BN-330505-02-02-02-R0, BN-330505-02, BN-330505-01-02-02, BN-330505-01, BN-330505,
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Статистика
Кол-во поверок - 162
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 19
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 17382 дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2022.09.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
№401 от 2015.04.01 Об утверждении типов средств измерений (ГР 60259-15 - 60377-15)
№438 от 2020.02.28 О продлении срока действия свидетельств об утверждении типа средств измерений 72 пзц
Наличие аналогов СИ: Преобразователи виброскорости (BN-9200, BN-74712, BN-86205, BN-330505)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60336-15 Преобразователи виброскорости (BN-9200, BN-74712, BN-86205, BN-330505) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
41153-09 Аппаратура виброконтроля (СВКА 1) АО "НПО измерительной техники" (ИТ) (РОССИЯ г.Королев) |
|
60336-15 Преобразователи виброскорости (BN-9200, BN-74712, BN-86205, BN-330505) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
50585-12 Аппаратура (Вибробит 100) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
|
60336-15 Преобразователи виброскорости (BN-9200, BN-74712, BN-86205, BN-330505) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
78471-20 Датчики абсолютной вибрации (ВИБРОБИТ AV100) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
Все средства измерений ООО НПП "Вибробит"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60052-15 27.02.2020 |
Преобразователи вибрационные, Trendmaster ProTIM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60054-15 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60126-15 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60325-15 |
Преобразователи перемещения токовихревые, 3300 NSV Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60336-15 28.02.2025 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-86205, BN-330505 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60337-15 |
Преобразователи перемещения токовихревые, 330102 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60348-15 |
Акселерометры , BN-23732-01 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60349-15 01.04.2020 |
Анализаторы вибрации, Snapshot IS Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60834-15 27.05.2020 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 2300 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
61570-15 |
Преобразователь виброскорости, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
61638-15 15.09.2020 |
Вибропреобразователи пьезоэлектрические, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
61829-15 |
Датчики перемещения, BN-330800-28-00-085-03-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62400-15 24.11.2025 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Кто поверяет Датчики абсолютной вибрации (ВИБРОБИТ AV100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 19 | 9 | 4 | 0 | 13 | 9 | 4 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 104 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПМЦ" (RA.RU.312726) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 16 | 0 | 16 | 0 | 16 | 0 | 16 |
Стоимость поверки Датчики абсолютной вибрации (ВИБРОБИТ AV100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ростовский ЦСМ Ростовская область |
3839 | 3639 |
|
Таганрогский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
3839 | 3639 |
|
Волгодонский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
3839 | 3639 |
|
ФБУ Ярославский ЦСМ Ярославская область |
3038 | 3639 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на вибропреобразователь.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям виброскорости BN-9200, BN-74712, BN-86205, BN-330505
-
1. МИ 2070-90 «Государственная поверочная схема для средств измерения виброперемещения, виброскорости и виброускорения в диапазоне частот 3^10-1 - 2404 Гц»;
-
2. Техническая документация фирмы «Bently Nevada, Inc.», США.
Таблица 1
Лист № 3
Всего листов 3 Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 207090; мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Изготовитель
Фирма «Bently Nevada, Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611
Факс: +1 775 215 2876
Web: www.ge-mcs.com/bently-nevada
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»), г. Москва Адрес: 123317 г. Москва, Краснопресненская наб., 18
Тел.: +7 (495) 937 11 11; Факс: +7 (495) 937 11 12
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
В основе функционирования вибропреобразователей BN-9200, BN-74712, BN-86205, BN-330505 лежит индукционный принцип преобразования виброскорости в пропорциональный электрический сигнал.
Конструктивно вибропреобразователи состоят из первичного преобразователя и электронного блока, находящихся в едином корпусе, имеющем резьбу для подсоединения к испытуемому механизму и разъем, соединяющий вибропреобразователь с источником питания и приемником выходного сигнала.

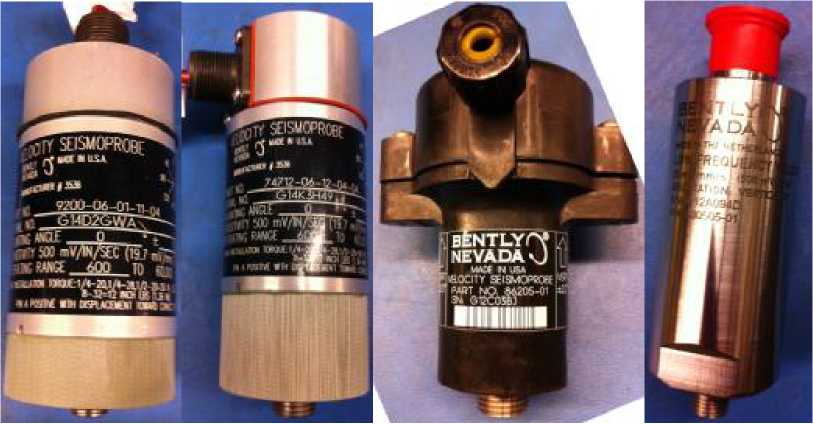

Внешний вид вибропреобразователей, приведен на рисунке 1.
Рисунок 1.
Преобразователь виброскорости 1 шт.
Паспорт 1 экз.
|
Наименование характеристики |
Значение | |
|
BN-9200 BN-74712 BN-86205 |
BN- 330505 | |
|
Диапазон преобразования виброскорости, мм/с (СКЗ) |
от 1 до 250 |
от 0,25 до 102 |
|
Номинальный коэффициент преобразования, мВ/(мм^с-1) |
20 | |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±0,5 |
±10 |
|
Рабочий диапазон частот, Гц |
от 5 до 1000 |
от 0,5 до 1000 |
|
Неравномерность частотной характеристики, %, не более |
±10 | |||
|
Нелинейность амплитудной характеристики, %, не более |
±5 |
±2 |
±3 | |
|
Пределы допускаемой основной относительной погрешности преобразования виброскорости, % |
±5 |
±13 | ||
|
Пределы допускаемой дополнительной относительной погрешности преобразования виброскорости, вызванной, изменением температуры окружающего воздуха на 10 оС, % |
±0,2 | |||
|
Относительный коэффициент поперечного преобразования, % |
10 |
12 |
5 | |
|
Электрическое сопротивление изоляции, МОм, не менее |
- |
20 | ||
|
Напряжение питания, В |
- |
от 20 до 28 | ||
|
Рабочие условия эксплуатации: - диапазон температур, °С |
от минус 29 до 121 |
от минус 29 до 204 |
от минус 30 до 82 |
от минус 40 до 100 |
|
- диапазон относительной влажности воздуха по температуре 20 оС, % |
от 30 до 100 без образования конденсата | |||
|
Масса, г, не более |
480 |
200 |
375 | |
|
Габаритные размеры (диаметрхвысота), мм, не более |
41x102 |
46x77 |
32,5x 90 | |
|
Длина соединительного кабеля, м не более |
305 |
30 |
305 | |
