Сведения о средстве измерений: 60548-15 Приборы цифровые измерительные многофункциональные

Номер по Госреестру СИ: 60548-15
60548-15 Приборы цифровые измерительные многофункциональные
(N, NA)

Назначение средства измерений:
Приборы цифровые измерительные многофункциональные серий N, NA (далее по тексту - приборы серий N, NA) предназначены для измерений и измерительных преобразований в цифровые сигналы следующих параметров: сопротивления постоянному току, напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты переменного тока, частоты периодических сигналов (в том числе скорости вращения), электрической мощности и энергии переменного тока, сигналов от термопар и термопреобразователей сопротивления различных градуировок; для измерительных преобразований цифровых сигналов в аналоговые сигналы силы и напряжения постоянного тока.

сертификация программного обеспечения

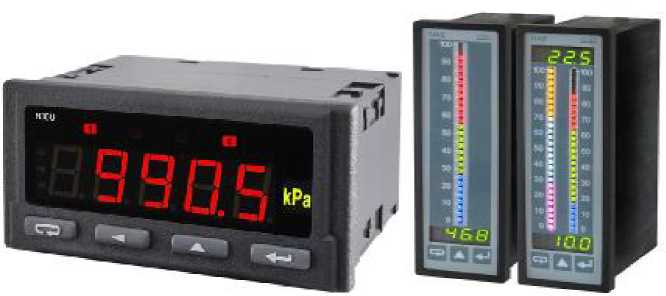

Внешний вид. Приборы цифровые измерительные многофункциональные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы цифровые измерительные многофункциональные
Рисунок № 1

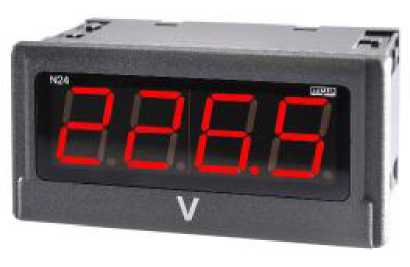

Внешний вид. Приборы цифровые измерительные многофункциональные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы цифровые измерительные многофункциональные
Рисунок № 2

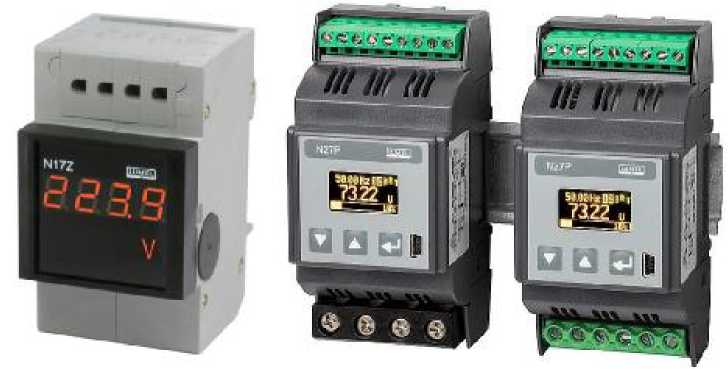

Внешний вид. Приборы цифровые измерительные многофункциональные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Приборы цифровые измерительные многофункциональные
Рисунок № 3

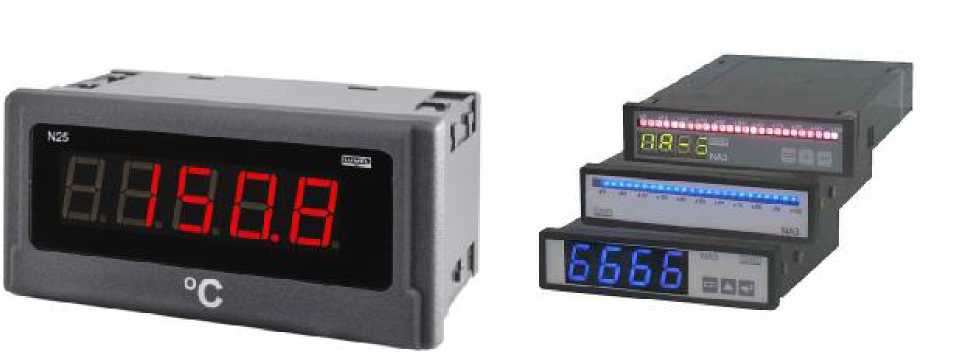

Внешний вид. Приборы цифровые измерительные многофункциональные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Приборы цифровые измерительные многофункциональные
Рисунок № 4

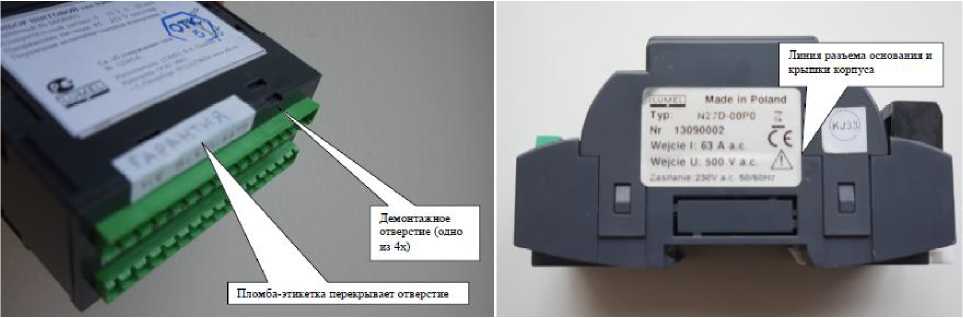

Внешний вид. Приборы цифровые измерительные многофункциональные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Приборы цифровые измерительные многофункциональные
Рисунок № 5

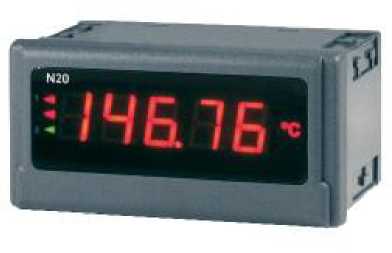

Внешний вид. Приборы цифровые измерительные многофункциональные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Приборы цифровые измерительные многофункциональные
Рисунок № 6

Общие сведения

Дата публикации -
Срок свидетельства - 28.02.2025
Номер записи -
ID в реестре СИ - 373832
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Прибор цифровой измерительный многофункциональный N, мод. N30O, Нет модификации, мод. N30U, мод. N30P, мод. N30O, мод. N24H, мод. N20Z, N30U, N30P, N30O, N30H, N25H, N25-Z, N25-H, N25 - Z610900E0, N25, N24-H1104EH8, N20Z-6112008, N20Z-2101008, N, NA,

Производитель

Изготовитель - Фирма "LUMEL S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 130
Выдано извещений - 0
Кол-во периодических поверок - 74
Кол-во средств измерений - 49
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1810 дн.

Наличие аналогов СИ: Приборы цифровые измерительные многофункциональные (N, NA)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
60548-15 Приборы цифровые измерительные многофункциональные (N, NA)
Фирма "LUMEL S.A." (ПОЛЬША )
63217-16 Приборы цифровые электроизмерительные многофункциональные (ЩМ)
ОАО "Электроприбор" (РОССИЯ г.Чебоксары)

Все средства измерений ОАО "Электроприбор"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
33617-06
01.01.2012
Приборы измерительные щитовые, N
Фирма "LUMEL S.A." (ПОЛЬША )
3 года
41119-09
01.09.2014
Амперметры щитовые, EA17, EA19
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
2 года
41120-09
01.09.2014
Вольтметры щитовые, EA17, EA19
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
2 года
56935-14
14.02.2024
Преобразователи температуры и относительной влажности измерительные, P18, P18D, P18L, P19
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
2 года
59780-15
05.02.2020
Регистраторы безбумажные, KD
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет
60014-15
24.02.2020
Шунты измерительные, B2, B3, B4, B5, B6
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
2 года
60125-15
13.03.2020
Синхроноскопы (реле синхронизации) цифровые, KS
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет
60191-15
19.03.2020
Анализаторы параметров качества трехфазной электрической сети, ND1
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
8 лет
60372-15
28.02.2025
Приборы аналоговые электроизмерительные, EA, EB, EP, MA, MB
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
2 года
60373-15
28.02.2025
Трансформаторы тока измерительные, LCT
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
8 лет
60548-15
28.02.2025
Приборы цифровые измерительные многофункциональные, N, NA
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет
60549-15
28.02.2025
Измерители-анализаторы параметров трехфазной электрической сети, N, ND
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет
60744-15
27.04.2025
Преобразователи измерительные, P
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Приборы цифровые электроизмерительные многофункциональные (ЩМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ
(RA.RU.320038)
  • N30P
  • N25
  • 5 0 0 0 0 0 0
    ФБУ "КИРОВСКИЙ ЦСМ"
    (RA.RU.311362)
    РСТ
  • Прибор цифровой измерительный многофункциональный N30P
  • N30P
  • 4 0 3 0 4 0 3
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • N30H
  • N30U
  • 8 1 0 8 0 8 0 8
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • Прибор цифровой измерительный многофункциональный N, мод. N30O
  • 3 0 0 0 0 0 0
    ПАО "РКК "ЭНЕРГИЯ"
    (RA.RU.311236)
  • N24-H1104EH8
  • 1 0 1 0 1 0 1
    ФБУ "ТОМСКИЙ ЦСМ"
    (RA.RU.311225)
    РСТ
  • N30U
  • 2 2 0 0 2 2 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • нет модификации
  • N30O
  • N25H
  • 39 17 22 0 39 17 22
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • мод. N30O
  • мод. N30U
  • N25 - Z610900E0
  • мод. N20Z
  • мод. N24H
  • N30P
  • мод. N30P
  • 31 2 23 0 31 2 23
    ООО"ТРАНСНЕФТЬ - ВОСТОК"
    (RA.RU.311618)
  • N30H
  • N30U
  • 4 0 4 0 4 0 4
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • Нет модификации
  • 3 0 0 0 3 0 0
    ФБУ «Ростест-Москва»
    (RA.RU.311320)
    РСТ
  • N, NA
  • 1 0 0 0 0 0 0
    ФБУ «Ставропольский ЦСМ»
    (RA.RU.311422)
    РСТ
  • N, NA
  • 2 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • N30P
  • N30O
  • 6 4 0 6 0 0 0 0
    ООО "Комплект-Сервис"
    (RA.RU.310467)
  • N25-Z
  • 4 0 0 0 0 0 0
    СПБ ОАО "КРАСНЫЙ ОКТЯБРЬ"
    (РОСС СОБ 3.00255.2014)
  • нет модификации
  • 5 5 0 0 5 5 0
    ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск
    (01.00291-2013)
  • Серии N мод. N25S
  • 3 0 0 0 0 0 0
    ФБУ "ПЕНЗЕНСКИЙ ЦСМ"
    (RA.RU.311246)
    РСТ
  • Приборы цифровые измерительные многофункциональные
  • 2 0 0 0 0 0 0
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311488)
    РСТ
  • N20Z-2101008
  • N20Z-6112008
  • 4 0 4 0 4 0 4
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • N30P
  • N25-H
  • 3 0 3 0 3 0 3

    Стоимость поверки Приборы цифровые электроизмерительные многофункциональные (ЩМ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Пензенский ЦСМ
    Пензенская область
    2116 1743
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    950 1743
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    1600 1743
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    1800 1743
    ФБУ УРАЛТЕСТ
    Свердловская область
    2249 1743

    Программное обеспечение

    Программное обеспечение (далее - ПО) приборов измерительных цифровых серий N, NA состоит из встроенного и автономного.

    Метрологически значимым является только встроенное микропрограммное ПО, которое загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла. Кроме ПО приборов N30x, оно недоступно пользователю и не подлежит изменению на протяжении срока службы прибора, что соответствует уровню защиты «средний», согласно P 50.2.077-2014. Приборы N30x предоставляют пользователю возможность обновления версий встроенного ПО. Обновленная версия встроенного ПО доступна на вебсайте производителя в виде файла-образа (расширение .img) и загружается в постоянную память прибора с помощью автономного ПО LPConfig, не предоставляющего возможность редактирования .img файла в процессе работы. Редактирование файла-образа без применения специальных программных средств невозможно, таким образом, встроенное ПО приборов N30x относится к уровню защиты «средний», в соответствии с P 50.2.077-2014.

    Метрологические характеристики приборов серий N, NA оцениваются с учетом влияния встроенного микропрограммного ПО.

    Идентификационные данные встроенного ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    firmware

    Номер версии (идентификационный номер) ПО

    Не ниже 1

    Цифровой идентификатор ПО

    Не используется

    Другие идентификационные данные, если имеются

    Отсутствуют

    Автономная часть программного обеспечения имеет наименование “LPConfig” и устанавливается на персональный компьютер. Этот вид ПО не влияет на метрологические характеристики приборов серий N, NA и предназначен для конфигурирования, визуализации и архивирования измеренных значений величин и их максимальных и минимальных значений, а также для обновления версий встроенного ПО для приборов N30x.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом, и на прибор.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений приведены в Руководствах по эксплуатации на приборы цифровые измерительные многофункциональные серий N, NA.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к приборам цифровым измерительным многофункциональным серий N, NA

    ГОСТ 22261-94   Средства измерений электрических и магнитных величин. Общие тех

    нические условия

    Техническая документация фирмы-изготовителя

    Поверка

    Поверка

    выполняется в соответствии с документом МП 60548-15 «Приборы цифровые измерительные многофункциональные серий N, NA. Методика поверки» утвержденным ФГУП «ВНИИМС» 10 сентября 2014 г.

    Перечень оборудования для поверки:

    • 1) Калибратор универсальный Н4-7, Госреестр № 22125-01.

    Пределы допускаемой основной абсолютной погрешности воспроизведения: напряжения постоянного тока

    ±(0,002% от Unoka3 + 0,0005% от идиап) в диапазоне ±0,2 В,

    ±(о,002% от ипоказ+ 0,00025% от идиап) в диапазоне ±2 В,

    ±(0,002% от ипоказ + 0,00015% от идиап) в диапазоне ±20 В,

    ±(0,0025% от ипоказ + 0,00025% от идиап) в диапазоне ±200 В,

    ±(0,0035% от ипоказ + 0,0004% от идиап) в диапазоне ±1000 В; напряжения переменного тока

    ±(0,005% от ипоказ + 0,0005% от идиап) в диапазоне от 0 до 200 В

    с частотой от 0,1 Гц до 20 кГц,

    ±(0,008% от ипоказ + 0,0008% от идиап) в диапазоне от 0 до 1000 В

    с частотой от 0,1 Гц до 1 кГц;

    силы постоянного тока

    ±(0,004% от 1показ + 0,0004% от 1диап) в диапазоне ±20 мА,

    ±(0,006% от 1показ+ 0,0006% от !диап) в диапазоне ±200 мА,

    ±(0,01% от 1показ + 0,001% от 1диап) в диапазоне ±2000 мА,

    ±(0,025% от 1показ + 0,0025% от 1диап) в диапазоне ±20 А.

    • 2) Калибратор электрической мощности Fluke 6100В, Госреестр № 51159-12. Пределы допускаемой основной абсолютной погрешности воспроизведения: силы переменного тока (частота от 16 до 450 Гц)

    ±(1показ^ 13940-6 + 6 мкА) в диапазоне от 0,01 до 0,1 А, ±(1показ^ 13040-6 + 6 мкА) в диапазоне от 0,1 до 0,25 А, ±(1показ^ 13940-6 + 12 мкА) в диапазоне от 0,05 до 0,2 А, ±(1показ^ 13040-6 + 12 мкА) в диапазоне от 0,2 до 0,5 А, ±(1показ^ 13940-6 + 24 мкА) в диапазоне от 0,1 до 0,4 А, ±(1показ^ 13040-6 + 24 мкА) в диапазоне от 0,4 до 1 А, ±(1показ^ 13940-6 + 48 мкА) в диапазоне от 0,2 до 0,8 А, ±(1показ^ 13040-6 + 48 мкА) в диапазоне от 0,8 до 2 А, ±(1показ^ 13940-6 + 120 мкА) в диапазоне от 0,5 до 2 А, ±(1показ^ 13040-6 + 120 мкА) в диапазоне от 2 до 5 А, ±(1показ^ 19140-6 + 240 мкА) в диапазоне от 1 до 4 А, ±(1показ^ 16440-6 + 240 мкА) в диапазоне от 4 до 10 А, ±(1показ^213^10-6 + 720 мкА) в диапазоне от 2 до 8 А, ±(1показ^189^10-6 + 720 мкА) в диапазоне от 8 до 21 А, ±(1показ^26540-6 + 2800 мкА) в диапазоне от 8 до 32 А.

    ±(1показ^250^10-6 + 2800 мкА) в диапазоне от 32 до 80 А.

    • 3) Генератор сигналов произвольной формы АКИП-3402, Госреестр № 40102-08. Пределы допускаемой основной относительной погрешности воспроизведения частоты в диапазоне от 1 мкГц до 50 МГц: ±2 10-5 % от установленной частоты.

    • 4) Магазин электрического сопротивления МСР-60М, Госреестр № 2751-71. Диапазон от 0,01 до 11111,1 Ом. Класс точности 0,02.

    • 5) Радиочасы МИР РЧ-01, Госреестр № 27008-04. Пределы допускаемой абсолютной погрешности ± 1 мкс.

    • 6) Цифровой мультиметр Fluke 8845А, Госреестр № 36395-07. Пределы допускаемой основной абсолютной погрешности измерения: силы постоянного тока

    ±(0,05% от 1показ+0,005% от 1диап) в диапазоне от 0 до 100 мА, напряжения постоянного тока

    ±(0,0035% от ипоказ+0,0005% от идиап) в диапазоне от 0 до 10 В


    Изготовитель


    Фирма «LUMEL S.A.», Польша
    Адрес: ul. Slubicka 1, 65-127 Zielona Gora
    E-mail: lumel@lumel.com.pl

    Заявитель


    Общество с ограниченной ответственностью «ЭФО»
    (ООО «ЭФО»)
    Адрес: 194100, Санкт-Петербург, ул. Новолитовская, д. 15А
    Тел. +7 (812) 327-86-54, факс +7 (812) 320-18-19, E-mail: zav@efo.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46;
    Тел./факс: (495) 437-55-77 / 437-56-66;
    E - mail: office@vniims.ru , www.vniims.ru

    Принцип действия приборов серий N, NA основан на аналогово-цифровом преобразовании (АЦП) параметров измеряемых сигналов, и отображении их на цифровом дисплее, а так же на цифро-аналоговом преобразовании (ЦАП), при использовании аналогового выхода. Приборы серий N, NA (модели N17Z, N20, N20Z, N24S, N24H, N24T, N24Z, N25S, N25H, N25T, N25Z, N27P, N27D, N30U, N30H, N30P, N30O, NA3, NA5, NA6) являются микропроцессорными измерительно-вычислительными устройствами. В зависимости от исполнения, устройства могут быть программно-конфигурируемыми.

    Приборы серии N выпускаются в стандартном щитовом корпусе размерного ряда DIN, за исключением исполнений приборов N17 и N27, изготавливаемых в корпусе для монтажа на DIN-рейку внутри шкафа. Приборы имеют 4- или 5-разрядный яркий светодиодный сегментный дисплей с подсветкой дополнительных информационных символов. Присоединение кабелей к приборам выполняется с помощью разъемных или неразъемных винтовых клеммных колодок.

    Приборы серии NA выпускаются в стандартном щитовом корпусе размерного ряда DIN вертикальной или горизонтальной ориентации. Эти приборы имеют горизонтальную или вертикальную светодиодную линейку-барграф для визуализации значения измеряемой величины. Имеются варианты исполнения со светодиодным цифровым дисплеем с подсветкой численного значения измеряемой величины и дополнительных информационных символов.

    В некоторых исполнениях приборы имеют также внешние органы управления в виде кнопок на передней панели.

    Базовые исполнения приборов серий N, NA:

    • - N20 - щитовые приборы, предназначенные для измерения сигналов силы и напряжения постоянного тока стандартных диапазонов и сигналов от термопар и термопреобразователей сопротивления различных градуировок. Приборы имеют выходы для питания датчиков;

    • - N30U - щитовые приборы, предназначенные для измерений и измерительных преобразований в цифровые сигналы сигналов силы и напряжения постоянного тока стандартных диапазонов и сигналов от термопар и термопреобразователей сопротивления различных градуировок; для измерительных преобразований цифровых сигналов в аналоговые сигналы. Приборы имеют выходы для питания датчиков;

    • - N30H - щитовые приборы, предназначенные для измерений и измерительных преобразований в цифровые сигналы сигналов силы и напряжения постоянного тока силовых диапазонов; для измерительных преобразований цифровых сигналов в аналоговые сигналы;

    • - N20Z, N17Z и N27D - приборы, предназначенные для измерений и измерительных преобразований в цифровые сигналы сигналов силы и напряжения переменного тока сило-

    вых диапазонов и частоты. Приборы N17Z и N27D выпускаются в корпусе для монтажа на DIN-рейку внутри шкафа, N20Z как щитовой прибор;

    • - N30P и N27P - приборы, предназначенные для измерений и измерительных преобразований в цифровые сигналы сигналов силы и напряжения переменного тока силовых диапазонов, частоты, электрической мощности и энергии однофазных сетей; для измерительных преобразований цифровых сигналов в аналоговые сигналы. Прибор N27P выпускается в корпусе для монтажа на DIN-рейку внутри шкафа, N30P - щитовой прибор;

    • - N24 и N25 - щитовые приборы, предназначенные для измерений и измерительных преобразований в цифровые сигналы сигналов силы и напряжения постоянного тока стандартных диапазонов (исполнения N24S, N25S), силы и напряжения постоянного тока силовых диапазонов (исполнения N24H, N25H), силы и напряжения переменного тока силовых диапазонов (исполнения N24Z, N25Z) и сигналов от термопар и термопреобразователей сопротивления различных градуировок (исполнения N24T, N25T). Приборы имеют выходы для питания датчиков. Приборы N24 имеют 4-разрядный дисплей, а N25 5-разрядный;

    • - N30O - щитовые приборы, предназначенные для измерений и измерительных преобразований в цифровые сигналы сигналов частоты следования импульсов, периода, числа оборотов, времени наработки; для измерительных преобразований цифровых сигналов в аналоговые сигналы. Приборы имеют выходы для питания датчиков;

    • - N30B - щитовые приборы, предназначенные для визуализации и измерительных преобразований входных цифровых сигналов, передаваемых по интерфейсу RS485 Modbus, в выходные аналоговые.

    • - NA3, NA5, NA6 - щитовые приборы с барграфами, предназначенные для измерений и измерительных преобразований в цифровые сигналы сигналов силы и напряжения постоянного тока стандартных диапазонов, сигналов сопротивления, сигналов от термопар и термопреобразователей сопротивления различных градуировок; для измерительных преобразований цифровых сигналов в аналоговые сигналы. Приборы NA5 и NA6 имеют выходы для питания датчиков. Прибор NA6 имеет 2 барграфа;

    В пределах каждого из исполнений приборы могут отличаться конфигурацией измерительных входов, диапазонов показаний, дополнительных выходов, напряжением питания. Артикул, в точности идентифицирующий конфигурацию и используемый для заказа прибора, формируется в соответствии с описанием, приведенным в Руководстве по эксплуатации для конкретного исполнения приборов.

    Фотографии общего вида приборов серий N, NA представлены на рисунках 1 - 4.

    Схема пломбировки приборов серий N, NA от несанкционированного доступа представлена на рисунке 5.

    Внешний вид. Приборы цифровые электроизмерительные многофункциональные (ЩМ), http://oei-analitika.ru

    Рисунок 1 - Фотографии общего вида приборов серий N, NA (приборы N30k, NA5, NA6)

    Внешний вид. Приборы цифровые электроизмерительные многофункциональные (ЩМ), http://oei-analitika.ru

    Рисунок 2 - Общий вид приборов серий N, NA (приборы N20x, N24x)

    Внешний вид. Приборы цифровые электроизмерительные многофункциональные (ЩМ), http://oei-analitika.ru
    Внешний вид. Приборы цифровые электроизмерительные многофункциональные (ЩМ), http://oei-analitika.ru

    Рисунок 3 - Общий вид приборов серий N, NA (приборы N17Z, N27x)

    Внешний вид. Приборы цифровые электроизмерительные многофункциональные (ЩМ), http://oei-analitika.ru

    Рисунок 4 - Общий вид приборов серий N, NA (приборы N25x, NA3)

    Внешний вид. Приборы цифровые электроизмерительные многофункциональные (ЩМ), http://oei-analitika.ru

    Рисунок 5 - Фотографии места пломбирования приборов серий N, NA в щитовом корпусе (слева) и в исполнении для монтажа на рейку DIN (справа)


    В комплект поставки входят: прибор серий N, NA по заказу; гарантийный талон;

    комплект ЗИП;

    руководство по эксплуатации; методика поверки.


    Основные метрологические характеристики приборов серий N, NA приведены в таблице 2.

    Таблица 2 - Основные метрологические характеристики приборов серий N, NA

    Исполнение прибора

    Диапазон измеряемого параметра

    Индикация

    Основные метрологические характеристики

    Дополнительно

    N24S/

    N25S

    от минус 10 до плюс 60 мВ

    4 или 5 разрядов, в зависимости от исполнения

    Пределы допускаемой основной приведенной погрешности ± (0,2 % от диапазона + 1 цифра в младшем разряде показаний).

    Пределы допускаемой дополнительной приведенной погрешности ± 0,1 % от диапазона на каждые 10 °C.

    Пределы допускаемой приведенной погрешности компенсации температуры холодного спая ± 0,2 % от диапазона.

    Пределы допускаемой приведенной погрешности компенсации изменения сопротивления соединительных проводов ТС ± 0,2 % от диапазона

    Входное сопротивление более

    1 МОм

    от минус 60 до плюс 60 мВ

    от 0 до 10 В

    от минус 10 до плюс 10 В

    от 0 до 20 мА

    Входное сопротивление 10 Ом ± 1%

    от 4 до 20 мА

    N24T/

    N25T

    Сигналы от ТС:

    Pt100: от минус 50 до плюс

    150 °С;

    Pt100: от минус 50 до плюс 400 °С

    4 или 5 разрядов, в зависимости от исполнения

    Ток датчика менее 300 рЛ. Сопротивление кабеля датчика не более 5 Ом на провод для автоматической компенсации и не более 10 Ом на провод для ручной компенсации

    Сигналы от ТП:

    J: от минус 50 до плюс 1200 °С;

    К: от минус 50 до плюс 1370 °С

    N20

    от минус 10 до плюс 60 мВ

    5 разрядов, в зависимости от исполнения

    Входное сопротивление свыше

    1 МОм

    от 0 до 10 В

    от минус 10 до плюс 10 В

    от 0 до 20 мА

    Входное сопротивление 10 Ом ± 1%

    от 4 до 20 мА

    от минус 20 до плюс 20 мА

    Входное сопротивление 5 Ом± 1%

    Продолжение таблицы 2

    Исполнение прибора

    Диапазон измеряемого параметра

    Индикация

    Основные метрологические характеристики

    Дополнительно

    N20

    Сигналы от ТС:

    Pt100: от минус

    50 до плюс 400 °С

    Ток датчика менее 300 pA. Сопротивление кабеля датчика не более 10 Ом на провод

    Сигналы от ТП:

    J: от минус 50 до плюс 1200 °С

    -

    К: от минус 50 до плюс 1370 °С

    N30U

    от 0 до 60 мВ

    5 разрядов

    Пределы допускаемой основной приведенной погрешности ± (0,2 % от диапазона + 1 цифра в младшем разряде показаний).

    Пределы допускаемой дополнительной приведенной погрешности ± 0,1 % от диапазона на каждые 10 °C.

    Пределы допускаемой абсолютной погрешности компенсации температуры холодного спая ± 1 °С.

    Пределы допускаемой абсолютной погрешности компенсации изменения сопротивления соединительных проводов ТС ± 0,5 °С.

    Пределы допускаемой абсолютной погрешности компенсации изменения сопротивления соединительных проводов датчиков при измерении ТС ± 0,2 Ом. Пределы допускаемой основной приведенной погрешности выходного сигнала ± 0,2 % от диапазона

    Сопротивление входов: по напряжению более 1 МОм; по току (12 ± 1) Ом. Ток через термометр сопротивление (270 ± 10) мкА. Сопротивление соединительных проводов термопреобразователя сопротивления не более 10 Ом.

    от минус 10 до плюс 10 В

    от минус 20 до плюс 20 мА

    Сигналы от ТС:

    Pt100: от минус

    200 до

    плюс 850 °С

    Pt500: от минус

    200 до

    плюс 850 °С

    Pt1000: от минус 200 до плюс

    850 °С

    от 0 до 400 Ом

    от 0 до 4000 Ом

    Сигналы от ТП: J: от минус 100 до плюс 1200 °C

    К: от минус 100 до плюс 1370 °C

    N: от минус 100 до плюс 1300 °C

    E: от минус 100 до плюс 1000 °C

    Продолжение таблицы 2

    Исполне ние прибора

    Диапазон измеряемого параметра

    Индикация

    Основные метрологические характеристики

    Дополнительно

    N30U

    R: от минус 50 до плюс 1760 °C

    5 разрядов

    S: от минус 50 до плюс 1760 °C

    от 0(4) до 20 мА (аналоговый выход, опционально)

    Сопротивление нагрузки до 500 Ом

    от 0 до 10 В (аналоговый выход, опционально)

    Сопротивление нагрузки от 500 Ом

    Время от 00:00 до 23:59 ч

    Пределы допускаемой абсолютной погрешности хода часов не более 0,5 с/сутки

    -

    N24H/

    N25H (измерение пара метров постоянного тока)

    от 0 до 100 В

    4 или 5 разрядов, в зависимости от исполнения

    Пределы допускаемой основной приведенной погрешности ± (0,2 % от диапазона + 1 цифра в младшем разряде показаний).

    Пределы допускаемой дополнительной приведенной погрешности ± 0,1 % от диапазона на каждые 10 °C

    Входное сопротивление свыше

    2 МОм

    от 0 до 250 В

    от минус 100 до плюс 100 В

    от минус 250 до плюс 250 В

    от минус 400 до плюс 400 В

    от минус 1 до плюс 1 А

    Входное сопротивление 10 мОм ±1 %

    от минус 5 до плюс 5 А

    Входное сопротивление

    2 мОм ±1 %

    N24Z/

    N25Z (измерение пара метров переменного тока)

    от 1 до 100 В

    4 или 5 разрядов, в зависимости от исполнения

    Пределы допускаемой основной приведенной погрешности ± (0,5 % от диапазона + 1 цифра в младшем разряде показаний) в диапазоне частот от 20 до 500 Гц

    Входное сопротивление более2

    МОм

    от 2,5 до 250 В

    от 4 до 400 В

    от 0,01 до 1 А

    Входное сопротивление

    10 мОм ±1%

    от 0,05 до 5 А

    Входное сопротивление 2 мОм ±1%

    от 20 до 500 Гц

    Пределы допускаемой основной приведенной погрешности ± (0,02 % от диапазона + 1 цифра в младшем разряде показаний)

    Входное сопротивление более 2 МОм

    Перемен. напр. от 24 до 480 В

    -

    Пределы допускаемой дополнительной приведенной погрешности ± 0,25 % от диапазона на каждые 10 °C

    -

    Продолжение таблицы 2

    Исполнение прибора

    Диапазон измеряемого параметра

    Индикация

    Основные метрологические характеристики

    Дополнительно

    N30H (измерение параметров постоянного тока)

    от минус 600 до плюс 600 В

    5 разрядов

    Пределы допускаемой основной приведенной погрешности ± 0,1 % от диапазона

    -

    от минус 200 до плюс 200 В

    от минус 6 до плюс 6 А

    Пределы допускаемой основной приведенной погрешности ± (0,1 % от диапазона + 5 мА)

    от минус 2 до плюс 2 А

    Пределы допускаемой основной приведенной погрешности ± (0,1 % от диапазона + 1 мА)

    Время от 00:00 до 23:59 ч

    Пределы допускаемой абсолютной погрешности хода часов не более 0,5 с/сутки

    от 0(4) до 20 мА (аналоговый выход)

    Пределы допускаемой основной приведенной погрешности аналогового выхода ± 0,2% от установленного диапазона

    от 0 до 10 В (аналоговый выход)

    -

    Пределы допускаемой дополнительной погрешности 0,5 от основной на каждые

    10 °C

    N30P (измерение параметров переменного тока)

    (от 0,005 до 1,2)-1н, где 1н=1/5 А (коэффициент трансформации от 1 до 10000)

    5 разрядов

    Пределы допускаемой основной приведенной погрешности ± 0,2 % от 1н

    -

    N30P

    Напряжение фаза-нейтраль: (от 0,05 до 1,2)-ин, где ин=100/400 В (переменное напряжение, коэффициент трансформации от 0,1 до 4000)

    5 разрядов

    Пределы допускаемой основной приведенной погрешности ± 0,5 % от ин

    -

    от 45 до 66 Гц

    Продолжение таблицы 2

    Исполнение прибора

    Диапазон измеряемого параметра

    Индикация

    Основные метрологические характеристики

    Дополнительно

    N30P

    Активная мощность, Вт (0,05 - 1,2)Ih-Uh

    5 разрядов

    Пределы допускаемой основной приведенной погрешности ± 0,5 % от диапазона

    Ih = 1 А,

    Ih = 5 а, Uh = 100 в, Uh = 400 В.

    Реактивная мощность, вар (0,05 - 1,2)-IhUh

    Полная мощность, 1В А (0,05 - 1,2)-IhUh

    Коэффициент мощности от 0,Г 1н до 1,2ф Ih

    tg Ф от 0,Г Iдо 1,2-Ih

    Пределы допускаемой основной приведенной погрешности ± 1 % от диапазона

    Фазовый угол Ф между током и напр. осн. гармоники, ° от 0 ° до 359 °

    Активная Энергия, кВт-ч от 0,005Iдо 1,2' Ih

    Пределы допускаемой основной относительной погрешности ± 0,5 %

    Реактивная энергия, квар^ч от 0,005Iдо 1,2Ih

    Время от 00:00 до 23:59 ч

    Пределы допускаемой абсолютной погрешности хода часов не более 1 с/сутки

    от 0(4) до 20 мА (аналоговый выход)

    Пределы допускаемой основной приведенной погрешности аналогового выхода ± 0,2% от установленного диапазона

    Нагрузка для выхода по току не более 500 Ом, по напряжению не менее 500 Ом

    от 0 до 10 В (аналоговый выход)

    -

    Пределы допускаемой дополнительной погрешности 0,5 от основной на каждые 10 °C

    -

    Продолжение таблицы 2

    Исполнение прибора

    Диапазон измеряемого параметра

    Индикация

    Основные метрологические характеристики

    Дополнительно

    N17Z (измерение параметров переменного тока)

    от 1 до 100 В

    3 или 4 разряда

    Пределы допускаемой основной приведенной погрешности ± (0,5 % от диапазона

    + 1 цифра в младшем разряде показаний)

    Входное сопротивление более

    600 кОм

    от 3 до 300 В

    Входное сопротивление более

    1,8 МОм

    от 5 до 500 В

    Входное сопротивление более

    3 МОм

    от 0,01 до 1 А

    Входное сопро

    тивление

    20 мОм ±10%

    от 0,05 до 5 А

    Входное сопро

    тивление

    4 мОм ±10%

    от 0,1 до 10 А

    Входное сопро

    тивление

    2 мОм ±10%

    от 0,4 до 40 А

    Входное сопро

    тивление

    0,5 мОм ±10%

    от 30 до 500 Гц

    Пределы допускаемой основной приведенной погрешности ± (0,1 % от диапазона

    + 1 цифра в младшем разряде показаний)

    Входное сопротивление более 3 МОм

    -

    Пределы допускаемой дополнительной погрешности 0,5 от основной на каждые 10 °C

    -

    N20Z (измере ние пара метров переменного тока)

    от 1 до 100 В

    5 разрядов

    Пределы допускаемой основной приведенной погрешности ± (0,5 % от диапазона + 1 цифра в младшем разряде показаний)

    Входное сопротивление более 2 МОм

    от 2,5 до 250 В

    от 4 до 400 В

    от 0,01 до 1 А

    Входное сопротивление

    50 мОм ±10%

    от 0,05 до 5 А

    Входное сопротивление

    10 мОм ±10%

    от 20 до 500 Гц

    Пределы допускаемой основной приведенной погрешности ± (0,2 % от диапазона + 1 цифра в младшем разряде показаний)

    Входное сопротивление более 2 МОм

    -

    Пределы допускаемой дополнительной погрешности 0,5 от основной на каждые 10 °C

    -

    Продолжение таблицы 2

    Исполнение прибора

    Диапазон измеряемого параметра

    Индикация

    Основные метрологические характеристики

    Дополнительно

    N27D

    (измере ние пара метров переменного тока)

    (от 0,01 до

    1,2)-Un, где ин = 500 В

    4 разряда

    Пределы допускаемой основной приведенной погрешности ± 0,5 % от ин в диапазоне частот от 40 до 500 Гц

    1н = 63 А, ин = 500 В,

    (от 0,01 до

    1,2)-1н, где

    1н = 63 А

    Пределы допускаемой основной приведенной погрешности ± 0,5 % от 1н в диапазоне частот от 45 до 65 Гц

    от 2 до 500 Гц по напряжению

    Пределы допускаемой основной приведенной погрешности ± 0,02 % от диапазона

    от 45 до 500 Гц по току

    Активная мощность, Вт (0,01 - 1,2)*IH*UH

    Пределы допускаемой основной приведенной погрешности ± 1 % от диапазона в диапазоне частот от 45 до 65 Гц

    -

    Пределы допускаемой дополнительной погрешности 0,5 от основной на каждые 10 °C

    N27P (измере ние пара метров переменного тока)

    (от 0,05 до

    1,2)-1н, где 1н=1/5/32/63 А

    4 разряда

    Пределы допускаемой основной приведенной погрешности ± 0,2 % от 1н / ин

    -

    (от 0,05 до

    1,2)-Un, где ин=100/400 В

    Частота

    от 45 до 66 Гц

    Пределы допускаемой осн. относительной погрешности ± 0,2 % от измеренного значения

    Активная Мощность, Вт (0,05 - 1,2)1н-ин

    Пределы допускаемой основной приведенной погрешности ± 0,5 % от диапазона

    Реактивная мощность, вар (0,05 - 1,2)1н-ин

    Продолжение таблицы 2

    Исполнение прибора

    Диапазон измеряемого параметра

    Индикация

    Основные метрологические характеристики

    Дополнительно

    N27P (измерение параметров переменного тока)

    Полная

    Мощность, ВА (0,05 - 1,2)-1и-ин

    4 разряда

    Пределы допускаемой основной приведенной погрешности ± 0,5 % от диапазона

    1н = 1 А

    1н = 5 А

    1н = 32 А

    1н = 63 А ин =100 В ин = 400 В

    Коэффициент мощности от 0,011н до 1,21н

    tg Ф

    от 0,011н

    до 1,21н

    Пределы допускаемой основной приведенной погрешности ± 1 % от диапазона

    Фазовый угол Ф между током и напр. осн. гармоники, ° от 0 ° до 359 °

    Активная энергия, кВт от 0,005 1н до 1,2 1н

    Пределы допускаемой основной относительной погрешности ± 0,5 % от измеренного значения

    Реактивная энергия, квар^ч от 0,005 1н до 1,2 1н

    от 0 до 20 мА (аналоговый выход)

    Пределы допускаемой основной приведенной погрешности аналогового выхода ± 0,2% от установленного диапазона

    -

    Пределы допускаемой дополнительной погрешности 1,0 от основной на каждые 10 °C

    N30O

    Количество импульсов от минус 19999 до плюс 99999

    5 разрядов

    ± 1 импульс

    * частота входного сигнала до

    100 кГц

    от 0,05 до

    99999 Гц

    Пределы допускаемой основной приведенной погрешности ± 0,01 % от диапазона

    Скорость вращения от 0,05 до 99999 об/мин (частота вх.

    сигнала до 100 кГц)

    Период от 0,0001 до

    11 с;

    от 0,0001 до

    3600 с *

    Продолжение таблицы 2

    Исполнение прибора

    Диапазон измеряемого параметра

    Индикация

    Основные метрологические характеристики

    Дополнительно

    N30O

    Время наработки от 0 до 99999

    5 разрядов

    Пределы допускаемой абсолютной погрешности хода часов ± 0,5 с/сутки

    Текущее время от 0:00 до 23:59

    от 0(4) до 20 мА (аналоговый выход)

    Пределы допускаемой основной приведенной погрешности аналоговых выходов ± 0,2 % от диапазона

    Нагрузка для выхода по току не более 500 Ом, по напряжению не менее 500 Ом

    от 0 до 10 В (аналоговый выход)

    -

    Пределы допускаемой дополнительной погрешности 0,5 от основной на каждые 10 °C

    -

    NA3

    Сигналы от ТС:

    Pt100: от минус 200 до плюс 850 °C

    4 разряда

    Пределы допускаемой основной приведенной погрешности ± (0,2 % от диапазона + 1 цифра в младшем разряде показаний).

    Пределы допускаемой дополнительной приведенной погрешности ± 0,1 % от диапазона на каждые 10 °C.

    Пределы допускаемой приведенной погрешности компенсации температуры холодного спая ± 0,2 % от диапазона.

    Пределы допускаемой дополнительной погрешности от температурного изменения сопротивления соединительных проводов ТС ± 0,2% от диапазона.

    Пределы допускаемой основной приведенной погрешности аналоговых выходов ± 0,2 % от диапазона

    Ток датчика не более 170 мкА Сопротивление провода до 20 Ом

    Pt500: от минус

    200 до плюс 850 °C

    Pt1000: от минус 200 до плюс 850 °C

    Сигналы от ТП: J: от минус 30 до плюс 1100 °C

    -

    K: от минус 50 до плюс 1370 °C

    N: от минус 100 до плюс 1300 °C

    E: от минус 20 до плюс 850 °C

    R: от 0 до

    1760 °C

    S: от 0 до

    1760 °C

    T: от минус 50 до плюс 400 °C

    от 0 до 400 Ом

    от 0 до 4000 Ом

    от 0 до 60 мВ

    Входное сопротивление более

    4 МОм

    от 0 до 3 В

    от 0 до 10 В

    Продолжение таблицы 2

    Исполнение прибора

    Диапазон измеряемого параметра

    Индикация

    Основные метрологические характеристики

    Дополнительно

    NA3

    от 0 до 5 мА

    4 разряда

    Входное сопротивление менее 4 Ом

    от 0 до 20 мА

    от 0 до 200 В

    Входное сопротивление более

    4 МОм

    от 0 до 600 В

    от 0 до 2 А

    Входное сопротивление 10 мОм±10%

    от 0 до 5 А

    от 0(4) до 20 мА

    (аналог. вых.)

    Нагрузка не более 500 Ом

    от 0 до 10 В

    (аналог. вых.)

    Нагрузка не менее 500 Ом

    NA5,

    NA6

    Сигналы от ТС:

    Pt100: от минус 200 до плюс 850 °C

    2х4

    разряда

    Пределы допускаемой основной приведенной погрешности ± (0,2 % от диапазона + 1 цифра в младшем разряде показаний).

    Пределы допускаемой дополнительной приведенной погрешности ± 0,1 % от диапазона на каждые 10 °C.

    Пределы допускаемой приведенной погрешности компенсации температуры холодного спая ± 0,2 % от диапазона.

    Пределы допускаемой дополнительной погрешности от температурного изменения сопротивления соединительных проводов ТС ± 0,2% от диапазона.

    Пределы допускаемой основной приведенной погрешности аналоговых выходов ± 0,2 % от диапазона, разрешающая способность 0,025 % от диапазона

    Ток датчика не более 400 мкА Сопротивление провода до 20 Ом

    Pt500: от минус

    200

    до плюс 850 °C

    Pt1000: от минус 200 до плюс 850 °C

    Сигналы от ТП: J: от минус 100 до плюс 1100 °C

    -

    K от минус 100 до плюс 1370 °C

    N: от минус 100 цо плюс 1300 °C

    E: от минус 100 до плюс 850 °C

    R: от 0 до

    1760 °C

    S: от 0 до

    1760 °C

    T: от минус 50 до плюс 400 °C

    от 0 до 10 кОм

    от минус 300 до плюс 300 мВ

    Входное сопротивление более 9 МОм

    от минус 600 до плюс 600 мВ

    Входное сопротивление более

    4,2 МОм

    Окончание таблицы 2

    Исполнение прибора

    Диапазон измеряемого параметра

    Индикация

    Основные метрологические характеристики

    Дополнительно

    NA5,

    NA6

    от минус 40 до плюс 40 мА

    2х4

    разряда

    Входное сопротивление менее 4 Ом

    от минус 5 до 0 мА, от 0 до 5 мА

    Входное сопротивление 10 мОм ± 10%

    от 0(4) до 20 мА

    (аналог вых.)

    Нагрузка

    ± 500 Ом

    от 0 до 10 В

    (аналог. вых.)

    Нагрузка

    ± 500 Ом

    Рабочие условия эксплуатации приборов серий N, NA приведены в таблице 3.

    Таблица 3 - Рабочие условия эксплуатации приборов серий N, NA

    Исполнение прибора серии N, NA

    №4х, \25\

    N20, N20Z, №0х, NA3, NA5, NA6

    N17Z,N27

    Напряжение пи

    тания

    24, 110, 230 В переменного тока; от 85 до 253 В, от 20 до 40 В постоянного / переменного тока

    от 85 (от 95 для NAx) до 253 В, от 20 до 40 В постоянного / переменного тока

    24, 110, 230 В переменного тока;

    24 В постоянного

    тока

    Температура окружающей среды

    от минус 10 (минус 25 °С для N30x) до плюс 55 °С; температура окружающей среды в нормальных условиях 23 °С; температура хранения от минус 25 до плюс 85 °С (от минус 33 до плюс 70 °С для N30x)

    Относительная влажность

    от 25 до 95 %

    Атмосферное давление

    от 84 до 106 кПа


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
