Номер по Госреестру СИ: 60373-15
60373-15 Трансформаторы тока измерительные
(LCT)
Назначение средства измерений:
Трансформаторы тока измерительные LCT предназначены для преобразования силы переменного тока в токонесущей шине в измерительный сигнал и передачи измерительного сигнала измерительным приборам, устройствам защиты, управления и системам учета электроэнергии.
Внешний вид.
Трансформаторы тока измерительные

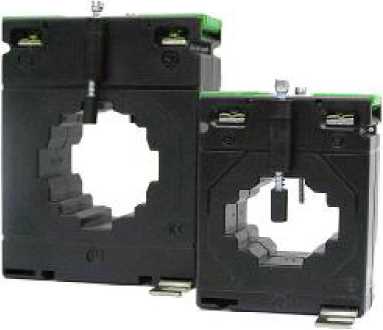

Рисунок № 1
Внешний вид.
Трансформаторы тока измерительные

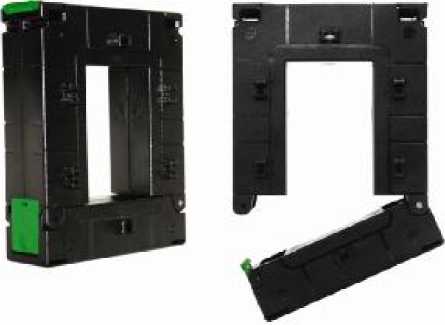

Рисунок № 2
Внешний вид.
Трансформаторы тока измерительные

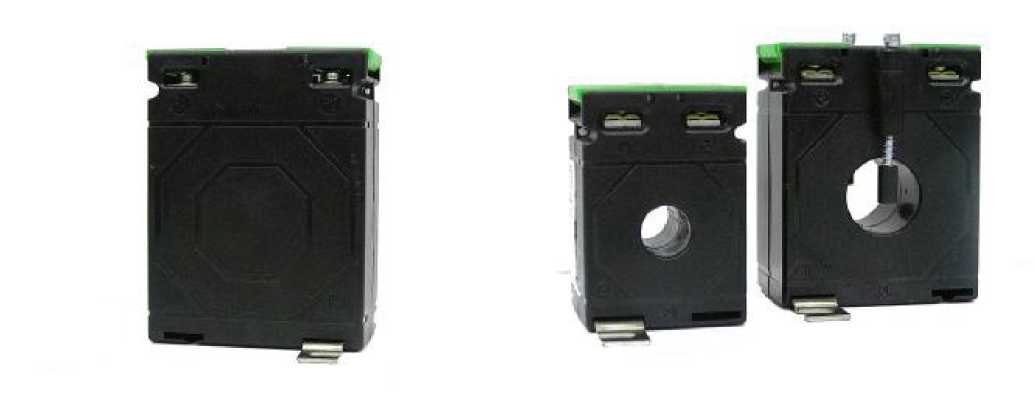

Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на руководство по эксплуатации изделия типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерительным трансформаторам LCT
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- выполнение государственных учетных операций и учет количества энергетических ресурсов.
Поверка
Поверка осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».Основные средства поверки:
1 Трансформатор тока измерительный лабораторный ТТИ-5000,5 (Госреестр № 27007-04), кл. т. 0,05.
2 Прибор сравнения КНТ-03 (Госреестр № 24719-03)
Пределы измерения токовой погрешности, % |
Пределы допускаемой абсолютной погрешности измерения токовой погрешности, % |
± 0,199 ± 1,999 ± 19,99 |
± (0,001 + 0,03- А) ± (0,01 + 0,03- А) ± (0,1 + 0,05- А) где А - значение измеряемой погрешности |
Пределы измерения угловой погрешности, минуты |
Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, минуты |
± 19,99 ± 199,9 ± 1999 |
± (0,1 + 0,03- А) ± (1 + 0,03- А) ± (10 + 0,05-А) где А - значение измеряемой погрешности |
3 Магазин нагрузок МР 3027 (Госреестр № 34915-07), погрешность ± 4 %.
Изготовитель
Фирма «LUMEL» S.A., Польша
Адрес: ul. Slubicka 1, 65-127 Zielona Gora
E-mail: lumel@lumel.com.pl
Заявитель
Общество с ограниченной ответственностью «ЭФО» (ООО «ЭФО»)Адрес: 194100, Санкт-Петербург, ул. Новолитовская, д. 15А
Тел. +7 (812) 327-86-54, факс +7 (812) 320-18-19,
E-mail: zav@efo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Трансформаторы тока измерительные LCT являются масштабными преобразователями и служат для расширения пределов измерения силы переменного тока. По конструкции относятся к трансформаторам фиксированного типа с неразборным или разборным сердечником, с первичной цепью или с окном. В трансформаторах с окном первичной обмоткой служит кабель или шина, пропущенная сквозь окно трансформатора. В трансформаторах с первичной обмоткой обмотки расположены внутри корпуса. Вторичные обмотки трансформаторов конструктивно располагаются внутри корпуса и выполняются в различных модификациях для достижения нужного коэффициента трансформации.
Рис.1 Серия LCTM
(с первичной обмоткой)
Рис.4 Серия LCTS (с разборным сердечником)
Рис.2 Серия LCTR (с круглым окном)
Рис.3 Серия LCTB (с универсальным окном)
Трансформаторы LCT имеют изолирующий корпус из самогасящегося стеклоармированного поликарбоната (категория горючести UL 94V-0). Модификации трансформаторов отличаются способом подключения первичной токонесущей шины, диапазоном первичного тока, номинальной мощностью вторичных обмоток, классом точности, размерами и формой проходных окон и габаритными размерами. Выводы вторичных обмоток подключаются к клеммам, закрепленным на корпусе трансформатора. Клеммы имеют пломбируемые крышки для ограничения доступа к измерительной цепи.
Условные обозначения модификаций трансформаторов LCT соответствуют шаблону: LCT<1><2>/<3> (<4>),
где: <1> - литера, обозначающая конструкцию трансформатора: M - с первичной цепью, R - с окном для круглого кабеля и неразборным сердечником, B - с окном для токонесущей шины различных сечений и неразборным сердечником, S - с разборным сердечником;
<2> - геометрический параметр (ширина корпуса, мм);
<3> - геометрический параметр (наибольшая возможная ширина токонесущей шины, мм, для трансформаторов с первичной цепью - буква W);
<4> - геометрический параметр (глубина корпуса, мм).
Для полного определения модификации для заказа указывается также первичный и вторичный токи, мощность вторичной цепи и класс точности.
Например, обозначение LCTB 74/20(45) 100/5A 5VA cl.0,5 читается так: Трансформатор измерительный LCT с неразборным сердечником, с универсальным шинным окном для шины шириной до 20 мм, ширина корпуса 74 мм, глубина корпуса 45 мм, преобразование тока первичной обмотки 100 A в ток вторичной обмотки 5 A, номинальная мощность вторичной обмотки 5 В •А, класс точности 0,5.
В комплект поставки входят:
- трансформатор тока по заказу;
- комплект ЗИП;
- руководство по эксплуатации.
Таблица 1 - Основные метрологические и технические характеристики
Наименование характеристики |
Значение характеристики |
Номинальное напряжение, В |
до 720 |
Класс точности вторичных обмоток по ГОСТ 7746-2001 - для измерений |
0,2S; 0,2; 0,5; 1 |
Номинальный первичный ток, А |
от 1 до 7500 |
Номинальный вторичный ток, А |
1; 5 |
Частота, Гц |
50 |
Номинальная вторичная нагрузка, В • А |
1; 1,25; 1,5; 2,5; 3,75; 5; 7,5; 10; 12,5; 15; 20; 30; 45; 60; 100 |
Температура окружающей среды при эксплуатации, °C |
от минус 20 до 45 |
Температура окружающей среды при хранении, °C |
от минус 50 до 80 |
Ток короткого замыкания термический (It) |
4('Мц для LCTM, 6('Мц для прочих |
Ток короткого замыкания динамический (1д) |
100^1н для LCTM, 150^1Н для прочих |
Коэффициент безопасности (FS) |
2,5; 5; 10 |
Масса в зависимости от типа трансформатора, кг |
От 0,3 до 2 |
Продолжение таблицы 1
Тип |
Размер шинного отверстия, мм |
Ширина корпуса, мм |
Глубина корпуса, мм |
Первичный ток, А |
Класс точности |
LCTM 62/W (40) |
- |
62 |
40 |
1 - 25 |
0,2; 0,5; 1 |
LCTM 74/W (45) |
- |
74 |
45 |
1 - 60 |
0,2; 0,5; 1 |
LCTR 45/14 (40) |
0 14 |
45 |
40 |
30 - 300 |
0,5; 1 |
LCTR 50/14 (30) |
0 14 |
50 |
31 |
40 - 300 |
0,5; 1 |
LCTR 50/14 (50) |
0 14 |
50 |
51 |
30 - 300 |
0,5; 1 |
LCTR 62/R (40) |
0 22 |
62 |
40 |
50 - 600 |
0,2; 0,5; 1 |
LCTB 45/20 (40) |
0 20 |
45 |
40 |
50 - 400 |
0,5; 1 |
LCTB 50/21 (30) |
0 21; 20x10 |
50 |
31 |
40 - 400 |
0,5; 1 |
LCTB 50/30 (30) |
0 26; 30x10 |
50 |
31 |
75 - 600 |
0,5; 1 |
LCTB 50/21 (50) |
0 21; 20x10 |
50 |
51 |
50 - 400 |
0,5; 1 |
LCTB 50/30 (50) |
0 26; 30x10 |
50 |
51 |
50 - 600 |
0,5; 1 |
LCTB 62/20 (40) |
20x12, |
62 |
40 |
50 - 400 |
0,2S; 0,2; 0,5; 1 |
LCTB 62/30 (40) |
0 30;30x10 |
62 |
40 |
50 - 800 |
0,2S; 0,2; 0,5; 1 |
LCTB 62/30 (50) |
0 30;30x10 |
62 |
50 |
100 - 800 |
0,2S; 0,2; 0,5; 1 |
LCTB 62/40 (40) |
0 30;40x10 |
62 |
40 |
40 - 800 |
0,2S; 0,2; 0,5; 1 |
LCTB 74/20 (45) |
0 21; 20x10 |
74 |
45 |
30 - 400 |
0,2S; 0,2; 0,5; 1 |
LCTB 74/30 (45) |
0 26; 30x15 |
74 |
45 |
30 - 800 |
0,2S; 0,2; 0,5; 1 |
LCTB 74/40 (45) |
0 35;40x12 |
74 |
45 |
40 - 1000 |
0,2S; 0,2; 0,5; 1 |
LCTB 74/50 (45) |
0 41; 50x12 |
74 |
45 |
100 - 1000 |
0,2S; 0,2; 0,5; 1 |
LCTB 86/40 (45) |
0 36;40x10 |
86 |
45 |
50 - 1000 |
0,2S; 0,2; 0,5; 1 |
LCTB 86/50 (45) |
0 46; 50x12 |
86 |
45 |
100 - 1250 |
0,2S; 0,2; 0,5; 1 |
LCTB 86/60 (45) |
0 51;60x12 |
86 |
45 |
50 - 600 |
0,2S; 0,2; 0,5; 1 |
LCTB 100/100V (45) |
41x103 |
100 |
45 |
400 - 2500 |
0,2S; 0,2; 0,5; 1 |
LCTB 100/130V (45) |
38x128 |
100 |
45 |
400 - 3200 |
0,2; 0,5; 1 |
LCTB 104/60 (45) |
0 54; 60x12 |
104 |
45 |
100 - 1600 |
0,2S; 0,2; 0,5; 1 |
LCTB 104/80 (45) |
0 65; 80x12 |
104 |
45 |
200 - 2000 |
0,2S; 0,2; 0,5; 1 |
LCTB 140/80 (45) |
0 72;80x30 |
140 |
45 |
200 - 2000 |
0,2S; 0,2; 0,5; 1 |
LCTB 140/100H (45) |
0 86;100x30 |
140 |
45 |
200 - 4000 |
0,2S; 0,2; 0,5; 1 |
LCTB 140/100V (45) |
0 86;100x30 |
140 |
45 |
200 - 3000 |
0,2S; 0,2; 0,5; 1 |
LCTB 140/130V (45) |
70x130 |
140 |
45 |
400 - 5000 |
0,2S; 0,2; 0,5; 1 |
LCTB 225/125 (50) |
123x92 |
225 |
50 |
600 - 6000 |
0,2S; 0,2; 0,5; 1 |
LCTB 225/167 (50) |
166x65 |
225 |
50 |
1000 - 7500 |
0,2S; 0,2; 0,5; 1 |
LCTS 93/30SC (40) |
23x33 |
93 |
40 |
100 - 400 |
0,5; 1 |
LCTS 125/50SC (40) |
82x52 |
125 |
40 |
250 - 2000 |
0,5; 1 |
LCTS 155/80SC (40) |
82x122 |
155 |
40 |
250 - 3000 |
0,5; 1 |
LCTS 195/80SC (64) |
82x162 |
195 |
64 |
500 - 5000 |
0,5; 1 |
