Номер по Госреестру СИ: 60549-15
60549-15 Измерители-анализаторы параметров трехфазной электрической сети
(N, ND)
Назначение средства измерений:
Измерители-анализаторы параметров трехфазной электрической сети N, ND (далее по тексту - приборы N, ND) предназначены для измерений и измерительных преобразований в цифровой сигнал сигналов напряжения и силы переменного тока в трехфазной электрической сети. На основе результатов измерений вычисляются такие величины, как активная, реактивная и полная электрическая мощность, активная и реактивная энергия, коэффициент мощности, коэффициенты нелинейных искажений; формирование выходных аналоговых сигналов.
Аналитический паспорт типа средства измерений
60549-15 — Измерители-анализаторы параметров трехфазной электрической сети
N, ND
Фирма "LUMEL S.A."
ПОЛЬША
МПИ: 5 лет
Действует
7
организаций5
владельцев2
версий13
Всего поверок
по агрегатам с 2010 года
1
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
7
Организаций-поверителей
эффективное число: 5.1
5
Владельцев СИ
эффективное число: 3.6
10
Экземпляров СИ
по агрегатам владельцев / организаций
84.6%
Периодические поверки
первичные: 7.7%
0%
Непригодность
0 извещений
92.3%
Поверки юрлиц
доля в общем объёме
5 715 ₽
Средневзвешенная цена
медиана: 6 450 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
1 953
Концентрация поверителей
HHI; доля топ-5: 84.6%
2 800
Концентрация владельцев
HHI; доля топ-5: 100%
5
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
13
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 13 поверок; пик пришёлся на 2021 год (5).
- Последний завершённый год показал рост на 100% (2023 к 2022).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 32%.
- Рынок представлен 7 организациями; концентрация умеренная (HHI 1953), доля топ-5 — 84.6%.
- В базе найдено 5 владельцев и 10 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 5 715 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2021 — 5
Долгосрочный CAGR: 32%
Активных версий: 1
Ценовой диапазон: 4 735–6 450 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "Транснефть-Прикамье" | Юридические лица | 4 | 4 | 1,00 |
| юридическое лицо | Юридические лица | 3 | 4 | 1,33 |
| Общество с ограниченной ответственностью "ТРАНСНЕФТЬ - ВОСТОК" | Юридические лица | 1 | 2 | 2,00 |
| ООО ИЛЦ «МЕДТЕСТПРИБОР» | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "Судовой технический центр" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| bbe8dcab-a166-b114-1f06-b3378ae4da46 | 60549-15 | 2022-04-12 | — | актуальная |
| 83bbf48d-6b72-369b-30d0-5e7d342f57f9 | 60549-15 | 2020-05-07 | 2022-04-12 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

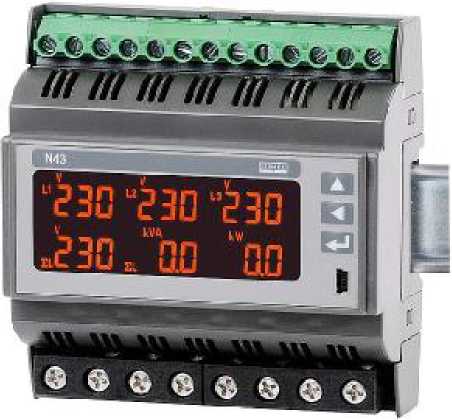

Внешний вид.
Измерители-анализаторы параметров трехфазной электрической сети
Рисунок № 1

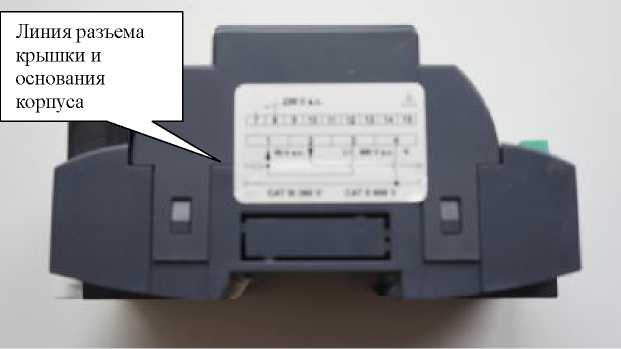

Внешний вид.
Измерители-анализаторы параметров трехфазной электрической сети
Рисунок № 2

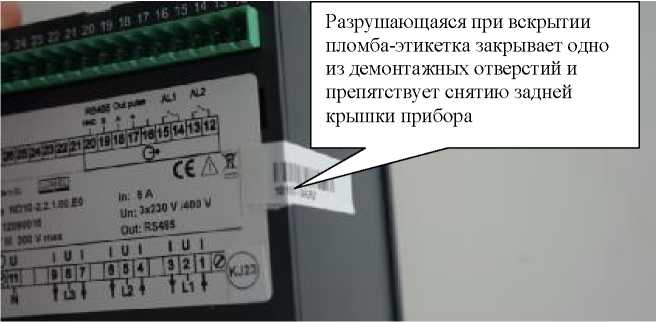

Внешний вид.
Измерители-анализаторы параметров трехфазной электрической сети
Рисунок № 3

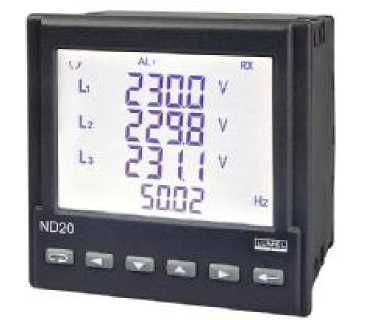

Внешний вид.
Измерители-анализаторы параметров трехфазной электрической сети
Рисунок № 4

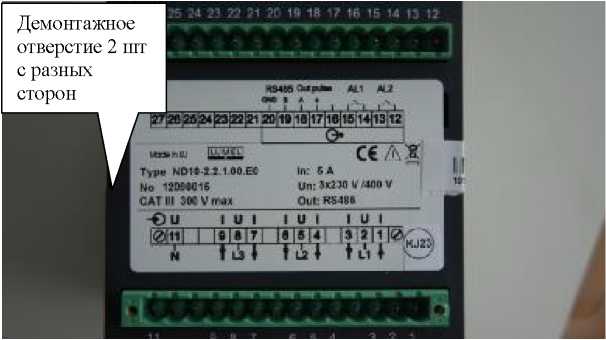

Внешний вид.
Измерители-анализаторы параметров трехфазной электрической сети
Рисунок № 5
Общие сведения
Дата публикации - 12.04.2022
Срок свидетельства - 28.02.2025
Номер записи -
ID в реестре СИ - 373833
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ND20, N, ND, ND10, N43, ND10, ND20, мод. ND20LITE-22100E0
Производитель
Изготовитель - Фирма "LUMEL S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 7
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1600 дн.
Приказы РСТ, где упоминается данный тип СИ
№534 от 2015.05.06 Об утверждении типа СИ (ГР 60513-15 - 24803-15)
№438 от 2020.02.28 О продлении срока действия свидетельств об утверждении типа средств измерений 72 пзц
№668 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители-анализаторы параметров трехфазной электрической сети (N, ND)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60549-15 Измерители-анализаторы параметров трехфазной электрической сети (N, ND) Фирма "LUMEL S.A." (ПОЛЬША ) |
63217-16 Приборы цифровые электроизмерительные многофункциональные (серии ЩМ) Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») (РОССИЯ г. Чебоксары) |
Все средства измерений Фирма "LUMEL S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33617-06 01.01.2012 |
Приборы измерительные щитовые, N Фирма "LUMEL S.A." (ПОЛЬША ) |
3 года | |
|
41119-09 01.09.2014 |
Амперметры щитовые, EA17, EA19 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ |
2 года |
|
41120-09 01.09.2014 |
Вольтметры щитовые, EA17, EA19 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ |
2 года |
|
56935-14 14.02.2024 |
Преобразователи температуры и относительной влажности измерительные, P18, P18D, P18L, P19 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ |
2 года |
|
59780-15 05.02.2020 |
Регистраторы безбумажные, KD Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
60014-15 24.02.2020 |
Шунты измерительные, B2, B3, B4, B5, B6 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
|
60125-15 13.03.2020 |
Синхроноскопы (реле синхронизации) цифровые, KS Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
60191-15 19.03.2020 |
Анализаторы параметров качества трехфазной электрической сети, ND1 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
8 лет |
|
60372-15 28.02.2025 |
Приборы аналоговые электроизмерительные, EA, EB, EP, MA, MB Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
|
60373-15 28.02.2025 |
Трансформаторы тока измерительные, LCT Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
8 лет |
|
60548-15 28.02.2025 |
Приборы цифровые измерительные многофункциональные, N, NA Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
60549-15 28.02.2025 |
Измерители-анализаторы параметров трехфазной электрической сети, N, ND Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
60744-15 27.04.2025 |
Преобразователи измерительные, P Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Кто поверяет Измерители-анализаторы параметров трехфазной электрической сети (N, ND)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦМ" (RA.RU.310581) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Измерители-анализаторы параметров трехфазной электрической сети (N, ND)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
9822 | 6450 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7114 | 6450 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7350 | 6450 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
4810 | 6450 |
|
ФБУ Марийский ЦСМ Республика Марий Эл |
5354 | 6450 |
Программное обеспечение
Программное обеспечение (далее - ПО) приборов N, ND состоит из встроенного и автономного.
Метрологически значимым является только встроенное микропрограммное ПО, которое загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла. В приборах оно недоступно пользователю и не подлежит изменению на протяжении срока службы прибора, что соответствует уровню защиты «средний», согласно P 50.2.077-2014. Приборы ND предоставляют пользователю возможность обновления версий встроенного ПО. Обновленная версия встроенного ПО доступна на веб-сайте производителя в виде файла-образа (расширение .img) и загружается в постоянную память прибора с помощью автономного ПО LPConfig, не предоставляющего возможность редактирования .img файла в процессе работы. Редактирование файла-образа без применения специальных программных средств невозможно, таким образом, встроенное ПО приборов ND относится к уровню защиты «средний», согласно P 50.2.077-2014.
Метрологические характеристики приборов N, ND нормируется с учетом влияния встроенного микропрограммного ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1 |
|
Цифровой идентификатор ПО |
Не используется |
|
Другие идентификационные данные, если имеются |
Отсутствуют |
Автономная часть программного обеспечения имеет наименование “LPConfig” и устанавливается на персональный компьютер. Этот вид ПО не влияет на метрологические характеристики приборов серий N, ND и предназначен для конфигурирования, визуализации и архивирования измеренных значений величин и их максимальных и минимальных значений, а также для обновления версий встроенного ПО, если это предусмотрено конструкцией данного прибора.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации и на прибор типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в Руководствах по эксплуатации на приборы цифровые измерительные многофункциональные серий N, ND.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям-анализаторам параметров трехфазной электрической сети серий N, NDГОСТ 22261-94 Средства измерений электрических и магнитных величин.
Общие технические условия
Техническая документация фирмы-изготовителя.
Поверка
Поверкавыполняется в соответствии с документом МП 60549-15 «Измерители-анализаторы параметров трехфазной электрической сети серий N, ND. Методика поверки», утвержденным ФГУП «ВНИИМС» 10 сентября 2014 г.
Перечень оборудования для поверки:
1) Калибратор электрической мощности Fluke 6100В, госреестр № 51159-12 Пределы допускаемой основной абсолютной погрешности воспроизведения: напряжения переменного тока (частота от 47 до 63 Гц)
±(Un0Ka< 12240-6 + 1 мВ) в диапазоне от 1 до 6,4 В, ±(Un0Kaf 112-10-6 + 1 мВ) в диапазоне от 6,4 до 16 В,
±(Un0Ka< 122 30-6 + 2 мВ) в диапазоне от 2,3 до 13,2 В, ±(ипоказ41240-6 + 1,5 мВ) в диапазоне от 13,2 до 33 В, ±(ипока< 12230-6 + 2 мВ) в диапазоне от 5,6 до 31 В, ±(ипоказ' 11230-6 + 2 мВ) в диапазоне от 31 до 78 В, ±(ипоказ -122-10-6 + 4,4 мВ) в диапазоне от 11 до 67 В, ±(ипоказ41240-6 + 4.4 мВ) в диапазоне от 67 до 168 В, ±(ипоказ42240-6 + 8,8 мВ) в диапазоне от 23 до 134 В, ±(ипоказ41240-6 + 8,8 мВ) в диапазоне от 134 до 336 В, ±(ипоказ46640-6 + 26 мВ) в диапазоне от 70 до 330 В. ±(ипоказ^15840-6 + 26 мВ) в диапазоне от 330 до 1008 В.
Пределы допускаемой основной абсолютной погрешности воспроизведения: силы переменного тока (частота от 16 до 450 Гц)
±(1показ '139-10-6 + 6 мкА) в диапазоне от 0,01 до 0,1 А,
±(1показ '130-10-6 + 6 мкА) в диапазоне от 0,1 до 0,25 А,
±(1показ '139-10-6 + 12 мкА) в диапазоне от 0,05 до 0,2 А,
±(1показ '130-10-6 + 12 мкА) в диапазоне от 0,2 до 0,5 А,
±(1показ '139-10-6 + 24 мкА) в диапазоне от 0,1 до 0,4А,
±(1показ '130-10-6 + 24 мкА) в диапазоне от 0,4 до 1 А,
±(1показ '139-10-6 + 48 мкА) в диапазоне от 0,2 до 0,8 А,
±(1показ '130-10-6 + 48 мкА) в диапазоне от 0,8 до 2 А,
±(1показ '139-10-6 + 120 мкА) в диапазоне от 0,5 до 2 А,
±(1показ '130-10-6 + 120 мкА) в диапазоне от 2 до 5 А,
±(1показ -19130-6 + 240 мкА) в диапазоне от 1 до 4 А,
±(1показ '164-10-6 + 240 мкА) в диапазоне от 4 до 10 А,
±(1показ ' — 13-10-6 + 720 мкА) в диапазоне от 2 до 8 А,
Предел погрешности угла фазы между напряжением и током:
±0,003° при частоте от 16 до 69 Гц, в диапазоне от 0,25 до 5 А.
±0,004° при частоте от 16 до 69 Гц, в диапазоне от 5 до 21 А.
2) Цифровой мультиметр Fluke 8845А, госреестр № 57943-14
Пределы допускаемой основной абсолютной погрешности измерения силы постоянного тока:
±(1показ -0,05 + 0,025) в диапазоне 100 цА,
±(1показ -0,05 + 0,005) в диапазоне 1 мА,
±(1показ -0,05 + 0,02) в диапазоне 10 мА,
±(1показ -0,05 + 0,005) в диапазоне 100 мА,
Изготовитель
Фирма «LUMEL S.A.», ПольшаАдрес: ul. Slubicka 1, 65-127 Zielona Gora
E-mail: lumel@lumel.com.pl
Заявитель
Общество с ограниченной ответственностью «ЭФО»
(ООО «ЭФО»)
Адрес: 194100, Санкт-Петербург, ул. Новолитовская, д. 15А
Тел. +7 (812) 327-86-54, факс +7 (812) 320-18-19, E-mail: zav@efo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46;Тел./факс: (495) 437-55-77 / 437-56-66;
E - mail: office@vniims.ru , www.vniims.ru
Принцип действия приборов N, ND (модели N43, ND10, ND20) основан на аналогово-цифровом преобразовании (АЦП) параметров измеряемых сигналов, и отображении их на цифровом дисплее, а так же на цифро-аналоговом преобразовании (ЦАП), при использовании аналогового выхода. Приборы N, ND являются микропроцессорными программно-конфигурируемыми (в зависимости от исполнения) измерительновычислительными устройствами, состоящими из электронного блока и установленного в заводских условиях встроенного программного обеспечения.
Приборы N, ND имеют внешние органы управления в виде кнопок на передней панели для задания значений программируемых параметров и смены страниц выдачи информации, яркий светодиодный или жидкокристаллический с подсветкой графический дисплей (N43 имеет алфавитно-цифровой дисплей с подсветкой мнемонических символов). Присоединение кабелей к приборам выполняется с помощью разъемных или неразъемных винтовых клеммных колодок.
Базовые исполнения приборов N, ND:
-
- N43 - измерители параметров трехфазной электрической сети в оригинальном корпусе для монтажа на DIN-рейку с прямым или трансформаторным подключением к 3х-или 4х-проводной линии электроснабжения, имеет исполнения для подключения входов по току х/1А или х/5А с программируемым коэффициентом трансформации и для прямого измерения переменного тока до 63 А.
-
- ND10 и ND20 - измерители параметров трехфазной электрической сети в щитовом корпусе для монтажа на DIN-рейку с графическим ЖК-дисплеем, с прямым или трансформаторным подключением к 3х- или 4х-проводной линии электроснабжения, для подключения входов по току х/1А или х/5А (с программируемым коэффициентом трансформации), отличаются набором измеряемых параметров.
В пределах каждого из исполнений приборы N, ND могут отличаться конфигурацией измерительных входов, дополнительных сигнальных, аналоговых и цифровых выходов, напряжением питания. Код заказа, в точности идентифицирующий конфигурацию и используемый для заказа прибора, формируется в соответствии с описанием, приведенным в Руководстве по эксплуатации для соответствующего исполнения приборов. Внешний вид приборов представлен на рисунках 1а, 1 б, 1 в, 2а, 2б.
Рисунок 1а - Приборы серии ND (ND10, ND20), внешний вид
Рисунок 1б - Приборы серии ND (ND10, ND20), размещение информационной этикетки (размещается на задней крышке корпуса)
JJliS
'ин'*»’7'*1”'1
ТМ Uir
Разрушающаяся при вскрытии пломба-этикетка закрывает одно из демонтажных отверстий и препятствует снятию задней крышки прибора
Рисунок 1 в - Приборы серии ND (ND10, ND20), размещение пломбирующей шильды.
Рисунок 2а - Прибор серии N (N43), внешний вид.
корпуса
Линия разъема крышки и основания
Рисунок 2б - Прибор серии N (N43), размещение информационно-пломбирующей этикетки. Необратимо разрушающаяся при вскрытии этикетка перекрывает линию разъема крышки и основания корпуса.
Приборы серий N, ND по заказу; Руководства по эксплуатации; Методика поверки.
Основные метрологические характеристики приборов серий N, ND приведены в таблице 2.
Таблица 2
|
Исполнение прибора |
Диапазон измеряемого параметра |
Индикация |
Пределы допускаемой основной приведенной погрешности |
|
ND20 |
Сила переменного тока (от 0,002 до 1,2) 1н 1н = 1 А, 1н = 5 А. |
3,5 разряда |
± 0,2 % от 1н |
|
Фазное напряжение переменного тока (от 0,05 до 1,2)- Uh Uh = 57,7 B,Uh = 230 В |
± 0,2 % от Uh | ||
|
Линейное напряжение переменного тока (от 0,05 до 1,2)- Uh Uh = 100 B,Uh = 400 В |
± 0,5 % от Uh | ||
|
Частота от 47 до 63 Гц |
Пределы допускаемой основной относительной погрешности ± 0,2 % от измеренного значения | ||
|
Активная мощность, Вт (0,05 - 1,2)-IhUh |
± 0,5 % от диапазона | ||
|
Реактивная мощность, вар (0,05 - 1,2)-IhUh |
± 0,5 % от диапазона | ||
|
Полная мощность, ВА (0,05 - 1,2)-IhUh |
± 0,5 % от диапазона | ||
|
Коэффициент мощности от 0,002-Ih до 1,2-Ih |
± 1 % от диапазона | ||
|
tg Ф от 0,002-Ih до 1,2-Ih |
± 1 % от диапазона | ||
|
Фазовый угол ф между током и напряжением основной гармоники, ° от минус 180 ° до 180 ° |
± 0,5 % от диапазона | ||
|
Активная энергия, кВт^ч от 0,002-1н до 1,2-1н |
± 0,5 % от диапазона | ||
|
Реактивная энергия, квар^ч от 0,002-1н до 1,2-1н |
± 0,5 % от диапазона | ||
|
Аналоговый выход от 4 до 20 мА от 0 до 20 мА, R = 250 Ом |
± 0,2 % от диапазона |
Продолжение таблицы 2
|
Исполнение прибора |
Диапазон измеряемого параметра |
Индикация |
Пределы допускаемой основной приведенной погрешности |
|
ND10 |
Сила переменного тока (от 0,005 до 1,2)1н 1н = 1 А, IH = 5 А. |
3,5 разряда |
± 0,2 % от 1н |
|
Фазное напряжение переменного тока (от 0,85 до 1,1)’Uh Uh = 57,7 B,Uh = 230 В |
± 0,2 % от UH | ||
|
Линейное напряжение переменного тока (от 0,85 до 1,1).UH Uh = 100 B,Uh = 400 В |
± 0,5 % от UH | ||
|
Частота от 47 до 63 Гц |
Пределы допускаемой основной относительной погрешности ± 0,2 % от измеренного значения | ||
|
Активная мощность, Вт (0,85 -•1,1)1h-Uh |
± 0,5 % от диапазона | ||
|
Реактивная мощность, вар (0,85 -•1,1)1h.Uh |
± 0,5 % от диапазона | ||
|
Полная мощность, ВА (0,85 -•1,1)1h.Uh |
± 0,5 % от диапазона | ||
|
Коэффициент мощности от 0,01.1н до 1,2.Ih |
± 0,1 % от диапазона | ||
|
tg Ф от 0,01.Ih до 1,2.Ih |
± 0,1 % от диапазона | ||
|
Фазовый угол Ф между током и напр. осн. гармоники, ° от минус 180 ° до 180 ° |
± 0,5 % от диапазона | ||
|
Активная энергия, кВт^ч от 0,005.Ih до 1,2.Ih |
± 0,5 % от диапазона | ||
|
Реактивная энергия, квар^ч от 0,005.Ih до 1,2.Ih |
± 0,5 % от диапазона | ||
|
N43 |
Сила переменного тока (от 0,002 до 1,2) .IH Ih = 1 А, Ih = 5 А, Ih = 63 А |
3,5 разряда |
± 0,5 % от 1н |
Окончание таблицы 2
|
Исполнение прибора |
Диапазон измеряемого параметра |
Индикация |
Пределы допускаемой основной приведенной погрешности |
|
N43 |
Фазное напряжение переменного тока (от 0,05 до 1,2)’Ub Un = 57,7 В,ин = 230 В, ин = 290 В |
3,5 разряда |
± 0,5 % от ин |
|
Линейное напряжение переменного тока (от 0,05 до 1,2)’Ub ин = 100 В,ин = 400 В, ин = 500 В |
± 1 % от ин | ||
|
Частота от 47 до 63 Гц |
Пределы допускаемой основной относительной погрешности ± 0,2 % от измеренного значения | ||
|
Активная мощность, Вт (0,05 -•1,2)’1и-ин |
± 1 % от диапазона | ||
|
Реактивная мощность, вар (0,05 -•1,2)-1и-ин |
± 1 % от диапазона | ||
|
Полная мощность, ВА (0,05 -•1,2)’1и-ин |
± 1 % от диапазона | ||
|
Активная энергия, Вт^ч от 0,0021н до 1,21н |
± 1 % от диапазона | ||
|
Реактивная энергия, вар^ч от 0,0021н до 1,21н |
± 1 % от диапазона | ||
|
Коэффициент мощности - 1 - 0 - 1 |
± 1 % от диапазона | ||
|
tg Ф - 1,2 - 0 - 1,2 |
± 1 % от диапазона | ||
|
Примечание * - в зависимости от настроек КТН (коэффициент трансформации напряжения: от 0,1 до 4000) и КТТ (коэффициент трансформации тока: от 1 до 10000) | |||
-
1. Пределы допускаемых дополнительных приведенных погрешностей, вызываемых отклонением температуры окружающего воздуха от нормальной на каждые 10 °С - половина от пределов допускаемых основных приведенных погрешностей.
-
2. Присутствует индикация высших гармоник.
-
3. Предел допускаемой дополнительной приведенной погрешности, вызываемый выходом частоты измеряемого напряжения за нормируемые пределы (от 47 до 63 Гц) - половина от пределов допускаемой основной приведенной погрешности.
Лист № 8 Всего листов 10 Рабочие условия эксплуатации приборов серий N,ND приведены в таблице 3.
Таблица 3 - Рабочие условия эксплуатации приборов серий N, ND
|
Исполнение прибора серии N |
, ND | ||
|
N43 |
ND10 |
ND20 | |
|
Напряжение питания |
напряжение питания от 85 до 253 В пост/пер. (от 40 до 400 Гц) или от 20 до 40 В пост/пер. (от 40 до 400 Гц) | ||
|
Температура окружающей среды |
От минус 10 до плюс 55 °С Температура окружающей среды в нормальных условия 23 °C температура хранения от минус 20 до плюс 70 °С |
От минус 20 до плюс 55 °С Температура окружающей среды в нормальных условия 23 °C температура хранения от минус 30 до плюс 70 °С |
От минус 25 до плюс 55 °С Температура окружающей среды в нормальных условия 23 °C температура хранения от минус 30 до плюс 70 °С |
|
Относительная влажность |
от 25 до 95 % | ||
|
Атмосферное давление |
от 84 до 106 кПа | ||
Габаритные размеры приборов:
Серия ND -96 x 96 x 77 мм
Серия N43 - 105 x 110 x 60 мм
Масса отдельно взятого прибора ND10, ND20 или N43 не должна превышать 0,3 кг.
