Номер по Госреестру СИ: 60125-15
60125-15 Синхроноскопы (реле синхронизации) цифровые
(KS)
Назначение средства измерений:
Синхроноскопы (реле синхронизации) цифровые KS предназначены для измерений частот и напряжений переменного тока, разности частот и напряжений, углов сдвига фаз между напряжениями для автоматической синхронизации работы генераторов трехфазного переменного электрического тока с сетью или с другими генераторами.
Внешний вид.
Синхроноскопы (реле синхронизации) цифровые
Рисунок № 1
Внешний вид.
Синхроноскопы (реле синхронизации) цифровые
Рисунок № 2
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) синхроноскопа KS является встроенным. Встроенное микропрограммное ПО загружается в постоянную память синхроноскопов на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении срока службы изделия, уровень защиты программного обеспечения - «высокий» (в соответствии с Р 50.2.077-2014). Метрологические характеристики приборов оцениваются с учетом влияния встроенного микропрограммного ПО. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Наименование ПО |
ПО для синхроноскопов KS встроенное |
Идентификационное наименование ПО |
software |
Номер версии (идентификационный номер) ПО |
Не ниже 0.5.4.5 |
Цифровой идентификатор ПО |
Не используется |
Алгоритм вычисления цифрового идентификатора |
Не применяется |
Автономное программное обеспечение для работы с синхроноскопами KS не предусмотрено. Конфигурирование и настройка параметров синхроноскопа осуществляется с помощью органов управления на передней панели в соответствии с руководством по эксплуатации.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к синхроноскопам (реле синхронизации) цифровым KS
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 60125-15 «Синхроноскопы (реле синхронизации) цифровые KS. Методика поверки», утверждённым ФГУП «ВНИИМС» 10 сентября 2014 г.
Перечень основного оборудования для поверки:
-
1. Калибратор универсальный Ресурс-К2.
Действующее значение силы тока 0,001-1,5 А или 0,005-7,5 А, действующее значение фазного напряжения 0,577-83,088 В или 2,2-316,8 В, действующее значение междуфазного напряжения 1-144 В или 3,81-548,71 В с погрешностью ±(0,05+0,01»(|Хном/Х-1|))%. Частота 45-55 Гц с погрешностью 0,005 Гц. Фазовый угол от минус 180° до 180° с погрешностью ±0,03°.
-
2. Генератор Г3-118, частотный диапазон 10 Гц...200 кГц, дискретность установки 0,1 Гц, погрешность установки 1 % (10 Гц...20 кГц).
Изготовитель
Фирма «LUMEL S.A.», Польша
Адрес: ul. Slubicka 1, 65-127 Zielona Gora
E-mail: lumel@lumel.com.pl
Заявитель
Общество с ограниченной ответственностью «ЭФО» (ООО «ЭФО»), г. Санкт-Петербург Адрес: 194100, г. Санкт-Петербург, ул. Новолитовская, д. 15А
Тел. +7 (812) 327-86-54,
факс +7 (812) 320-18-19,
E-mail: zav@efo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Синхроноскоп (реле синхронизации) цифровой KS, объединяющий в себе функции дифференциальных вольтметров переменного тока, частотомера и синхроноскопа, представляет собой устройство в пластмассовом врубном корпусе стандартного габарита DIN 144x144x77 (глубина) мм со светодиодным дисплеем (KS3.1) или светодиодным барграфом (KS3.2) и набором функциональных клавиш на передней панели, клеммной колодкой подключения измеряемых цепей с обратной стороны корпуса, а также клеммными разъемами для подключения цепей сигнализации и цифровых интерфейсов.
Помимо включения выходного реле при достижении пороговых значений параметров синхронизации (разности напряжений и частот в контролируемых сетях), синхроноскопы KS3.1 и KS3.2 также имеют функцию измерения значений напряжений и частот с запоминанием экстремальных значений за период времени и сигнализации выхода измеренных значений за допустимые уставки. Все измеряемые значения и фиксируемые события могут быть переданы управляющему контроллеру или в диспетчерскую систему по интерфейсу RS485 Modbus RTU.
Синхроноскопы (реле синхронизации) цифровые KS3.1 и KS3.2 отличаются только способом визуального представления измеренных значений: в цифровом виде на дисплее (KS3.1) или светодиодном барграфе (KS3.2). Конфигурирование и настройка параметров синхроноскопа осуществляется с помощью органов управления на передней панели в соответствии с руководством по эксплуатации.
Общий вид синхроноскопов (реле синхронизации) цифровых KS3.1 и KS3.2 представлен на рисунках 1, 2.

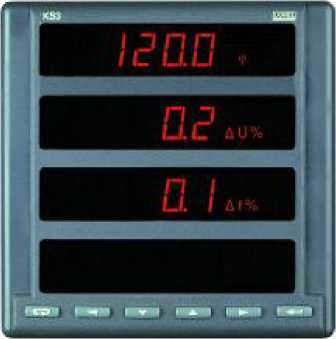

Рисунок 1 - Общий вид синхроноскопа (реле синхронизации) KS3.1

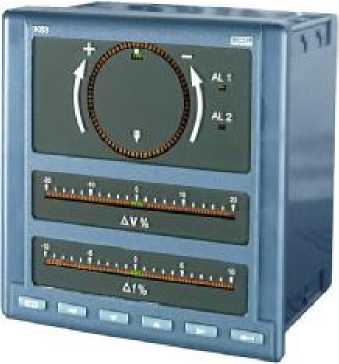

Рисунок 2 - Общий вид синхроноскопа (реле синхронизации) KS3.2
Реле синхронизации KS выпускаются в различных исполнениях, которым соответствуют различные артикулы (коды для заказа). Способ формирования точного кода для заказа реле синхронизации в определенном исполнении описан в руководстве по эксплуатации на прибор.
Комплектность представлена в таблице 4.
Таблица 4 - Комплектность
Наименование |
Кол-во |
Примечания |
Синхроноскоп (реле синхронизации) цифровой KS |
1 |
Модель согласно заказу |
Руководство по эксплуатации (распечатанный вариант или на CD) |
1 |
-- |
Монтажные крепления |
2 |
-- |
Набор разъемов |
1 |
Согласно заказанной версии |
Г арантийный талон |
1 |
-- |
Методика поверки |
1 |
-- |
Основные метрологические и технические характеристики синхроноскопов приведены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики синхроноскопов (реле синхронизации) цифровых KS
Измеряемая величина |
Диапазон |
Пределы допускаемой основной погрешности измерений: абсолютной (Д)/ относительной (6)/ приведенной к диапазону (y) |
Примечание | |
цифровой выход |
дисплей | |||
Напряжение переменного тока, В |
от 0,01 -Uh до 1,2-UH |
± (0,2 % изм. + 0,1 % диап.) В (Д) |
--- |
Uh = 100 В; Uh = 110 В; Uh = 230 В; Uh = 400 В |
Частота, Гц |
от 15 до 500 Гц |
для KS3.1: ± 0,5 % (6); для KS3.2: ± 0,5 % (6) |
--- |
-- |
Разность напряжений, % |
от минус 20 до плюс 20 % |
для KS3.1: ± 0,5 % (у); для KS3.2: ± 0,5 % (у) |
для KS3.1: ± (0,5 % диап. + 2 е.м.р.) % (Д); для KS3.2: ± (0,5 % диап. + 0,6 %) % (Д) |
Для KS3.2: дискретность барграфа 0,6 % |
Разность частот, % |
от минус 10 до плюс 10 % |
для KS3.1: ± 0,5 % (y); для KS3.2: ± 0,5 % (y) |
для KS3.1: ± (0,5 % диап. + 2 е.м.р.) % (Д); для KS3.2: ± (0,5 % диап. + 0,3 %) % (Д) |
Для KS3.2: дискретность барграфа 0,3 % |
Угол сдвига фаз, ° |
от 0 до 360° |
± 1° (Д) |
для KS3.1: ± (1° + 2 е.м.р.)° (Д); для KS3.2: ± 6° (Д) |
Для KS3.2: дискретность барграфа 5° |
Пределы допускаемой дополнительной температурной погрешности составляют 50 % основной на каждые 10 °С.
Таблица 3 - Основные технические характеристики синхроноскопов (реле синхрониза-
ции) цифровых KS
Цифровой интерфейс |
RS-485 Modbus ASCII/RTU 4800, 9600, 19200 Бод |
Питание |
18.. .30 или 80.. .250 В пост/перем тока 40.. .400 Гц Потребление по цепям питания 12 В-А, по измерительным цепям 0,5 В-А (не более) |
Резервирование при исчезновении питания |
Полное сохранение состояния памяти прибора (батарейная поддержка) с автоматическим восстановлением рабочего режима при восстановлении питания |
|
20±5; от 0 до плюс 55; 25 - 95 без конденсата |
Степень защиты:
|
IP40; IP10 |
Г абаритные размеры, мм |
144x144x77 |
Масса, кг |
0,8 |
Средняя наработка на отказ, ч |
100000 |
