Сведения о средстве измерений: 59780-15 Регистраторы безбумажные

Номер по Госреестру СИ: 59780-15
59780-15 Регистраторы безбумажные
(KD)

Назначение средства измерений:
Регистраторы безбумажные серии KD (модели KD7, KD8) (далее по тексту - регистраторы) предназначены для измерений нормированных сигналов тока, напряжения, стандартных резистивных датчиков и термопар; визуализации результатов измерений в цифровом виде и в виде графиков и диаграмм; архивирования и хранения результатов измерений и для экспорта архивов; формирования аналоговых и дискретных управляющих сигналов для передачи другим элементам распределенной автоматической системы управления или на диспетчерский уровень; передачи измеренных значений величин и зарегистрированных событий по стандартным протоколам другим элементам распределенной автоматической системы управления или на диспетчерский уровень.

сертификация программного обеспечения
Внешний вид. Регистраторы безбумажные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Регистраторы безбумажные
Рисунок № 1
Внешний вид. Регистраторы безбумажные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Регистраторы безбумажные
Рисунок № 2
Внешний вид. Регистраторы безбумажные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Регистраторы безбумажные
Рисунок № 3

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства - 05.02.2020
Номер записи - 150589
ID в реестре СИ - 372989
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. KD8, KD,

Производитель

Изготовитель - Фирма "LUMEL S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1825 дн.

Наличие аналогов СИ: Регистраторы безбумажные (KD)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "LUMEL S.A."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
33617-06
01.01.2012
Приборы измерительные щитовые, N
Фирма "LUMEL S.A." (ПОЛЬША )
3 года
41119-09
01.09.2014
Амперметры щитовые, EA17, EA19
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
2 года
41120-09
01.09.2014
Вольтметры щитовые, EA17, EA19
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
2 года
56935-14
14.02.2024
Преобразователи температуры и относительной влажности измерительные, P18, P18D, P18L, P19
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
2 года
59780-15
05.02.2020
Регистраторы безбумажные, KD
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет
60014-15
24.02.2020
Шунты измерительные, B2, B3, B4, B5, B6
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
2 года
60125-15
13.03.2020
Синхроноскопы (реле синхронизации) цифровые, KS
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет
60191-15
19.03.2020
Анализаторы параметров качества трехфазной электрической сети, ND1
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
8 лет
60372-15
28.02.2025
Приборы аналоговые электроизмерительные, EA, EB, EP, MA, MB
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
2 года
60373-15
28.02.2025
Трансформаторы тока измерительные, LCT
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
8 лет
60548-15
28.02.2025
Приборы цифровые измерительные многофункциональные, N, NA
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет
60549-15
28.02.2025
Измерители-анализаторы параметров трехфазной электрической сети, N, ND
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет
60744-15
27.04.2025
Преобразователи измерительные, P
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Регистраторы безбумажные (KD)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КОСТРОМСКОЙ ЦСМ"
(RA.RU.311489)
РСТ
  • мод. KD8
  • 3 0 3 0 3 0 3
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • KD
  • 1 0 1 0 1 0 1

    Стоимость поверки Регистраторы безбумажные (KD)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) регистраторов состоит из встроенного и автономного.

    Метрологически значимым является только встроенное микропрограммное ПО, которое загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла. Конструкция регистраторов допускает актуализацию версии встроенного программного обеспечения пользователем. Обновленная версия встроенного ПО доступна на веб-сайте производителя в виде файла-образа (расширение .img) и загружается в постоянную память прибора с помощью автономного ПО KD Connect, не предоставляющего возможность редактирования .img файла в процессе работы. Редактирование файла-образа без применения специальных программных средств невозможно.

    Метрологические характеристики приборов оцениваются с учетом влияния встроенного микропрограммного ПО.

    Лист 3 Всего листов 7 Идентификационные данные встроенного ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные встроенного ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    firmware

    Номер версии (идентификационный номер) ПО

    Не ниже 0.5

    Цифровой идентификатор ПО

    Не используется

    Другие идентификационные данные, если имеются

    Отсутствуют

    Автономная часть программного обеспечения состоит из 4 х специализированных пакетов, устанавливаемых на ПК:

    • •  KD7 Setup или KD8 Setup - для конфигурирования приборов KD7 или KD8

    соответственно

    • •  KD Archive - для просмотра данных в памяти прибора без экспорта на внешние носители

    • •  KD Connect - для копирования данных, журналов и архивов из памяти прибора на ПК (при экспортировании данные защищаются цифровой подписью)

    • •  KD Check - для проверки цифровой подписи экспортированных данных

    Идентификационные данные автономного ПО регистраторов приведены в таблице 2.

    Таблица 2 - Идентификационные данные автономного ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    KD7 Setup, KD8 Setup, KD Archive, KD Connect, KD Check

    Номер версии (идентификационный номер) ПО

    Не ниже 1

    Цифровой идентификатор ПО

    Не используется

    Другие идентификационные данные, если имеются

    Отсутствуют

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом, и на прибор.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений приведены в Руководствах по эксплуатации на регистраторы безбумажные серии KD.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к регистраторам безбумажным серии KD

    ГОСТ 22261-94   Средства измерения электрических и магнитных величин. Общие тех

    нические условия

    Техническая документация фирмы-изготовителя

    Поверка

    Поверка

    выполняется в соответствии с документом МП 59780-15 «Регистраторы безбумажные серии KD. Методика поверки» утвержденным ФГУП «ВНИИМС» 10 сентября 2014 г.

    Перечень оборудования для поверки:

    • 1) Калибратор универсальный Н4-7.

    Пределы допускаемой основной абсолютной погрешности воспроизведения: напряжения постоянного тока

    ±(0,002% от ипоказ + 0,0005% от идиап) в диапазоне ±0,2 В,

    ±(о,002% от ипоказ+ 0,00025% от идиап) в диапазоне ±2 В,

    ±(0,002% от ипоказ + 0,00015% от идиап) в диапазоне ±20 В, силы постоянного тока

    ±(0,004% от 1показ + 0,0004% от 1диап) в диапазоне ±20 мА,

    ±(0,006% от 1показ+ 0,0006% от 1диап) в диапазоне ±200 мА,

    • 2) Магазин электрического сопротивления МСР-60М.

    Диапазон от 0,01 до 11111,1 Ом. Класс точности 0,02.

    • 3) Цифровой мультиметр Fluke 8845А.

    Пределы допускаемой основной абсолютной погрешности измерения: силы постоянного тока

    ±(0,05% от 1показ+0,005% от 1диап) в диапазоне от 0 до 100 мА, напряжения постоянного тока

    ±(0,0035% от ипоказ+0,0005% от идиап) в диапазоне от 0 до 10 В


    Изготовитель


    Фирма «LUMEL S.A.», Польша
    Адрес: ul. Slubicka 1, 65-127 Zielona Gora
    E-mail: lumel@lumel.com.pl

    Заявитель


    Общество с ограниченной ответственностью «ЭФО»
    Адрес: 194100, Санкт-Петербург, ул. Новолитовская, д. 15А
    Тел. +7 (812) 327-86-54, факс +7 (812) 320-18-19, E-mail: zav@efo.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46;
    Тел./факс: (495) 437-55-77 / 437-56-66;
    E - mail: office@vniims.ru , www.vniims.ru

    Регистраторы являются микропроцессорными программно-конфигурируемыми измерительно-вычислительными устройствами, состоящими из электронного блока и установленного в заводских условиях встроенного программного обеспечения.

    Безбумажный регистратор KD7 применяется в качестве станции сбора данных при мониторинге загрязнения окружающей среды, климатических измерениях и мониторинге параметров технологических процессов. Регистратор содержит 3, 6 или 12 измерительных каналов.

    Безбумажный регистратор KD8 предназначен для измерения, визуализации и контроля параметров технологических процессов в различных областях промышленности. Регистратор может использоваться в качестве станции сбора данных в системе измерения и контроля или как самостоятельное измерительное и записывающее устройство. Регистратор содержит 3 или 6 измерительных каналов.

    Регистраторы выпускаются в стандартном щитовом корпусе размерного ряда DIN. Регистраторы имеют яркий, жидкокристаллический, с подсветкой графический сенсорный дисплей. Присоединение кабелей к регистраторам выполняется с помощью разъемных винтовых клеммных колодок с изнаночной стороны щита.

    Различные заводские комплектации регистраторов отличаются друг от друга набором измерительных входов, дополнительных сигнальных, аналоговых и цифровых выходов, напряжением питания.

    Фотографии общего вида регистраторов представлены на рисунках 1, 2, 3.

    Внешний вид. Регистраторы безбумажные (KD), http://oei-analitika.ru

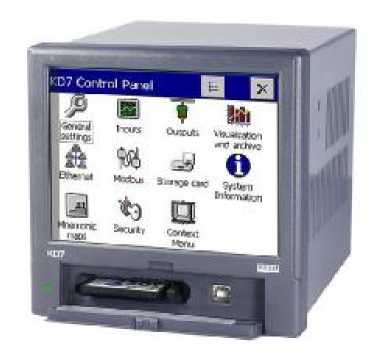

    Рисунок 1 - внешний вид регистратора KD7.

    Внешний вид. Регистраторы безбумажные (KD), http://oei-analitika.ru

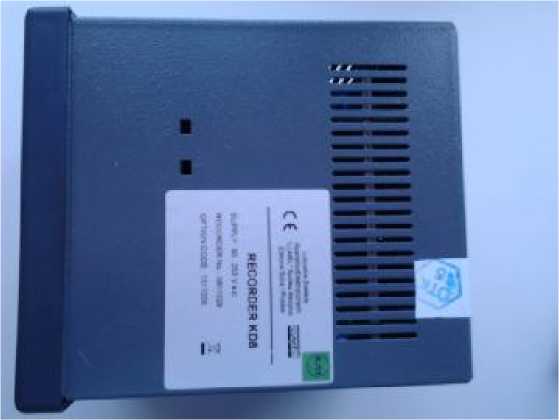

    Рисунок 2 - Размещений информационной этикетки.

    Внешний вид. Регистраторы безбумажные (KD), http://oei-analitika.ru

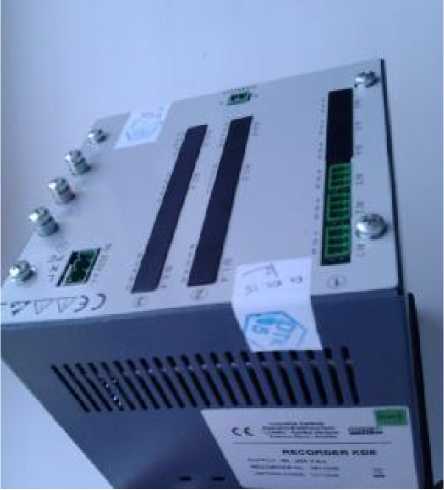

    Рисунок 3 - Размещение пломбирующей наклейки.


    В комплект поставки входят:

    регистраторы KD по заказу - 1 шт.

    комплект ЗИП - 1 шт. руководства по эксплуатации - 2 шт. методика поверки - 1 шт.


    Основные метрологические характеристики регистраторов приведены в таблице 3.

    Таблица 3 - Основные метрологические характеристики регистраторов.

    Тип сигнала

    Измерительный диапазон

    Основная приведенная погрешность, % диапазона

    Минимальный задаваемый при конфигурировании поддиапазон

    Основная приведенная погрешность, % поддиапазона

    Постоянное напряжение

    от минус 9999 до плюс 9999 мВ

    ± 0,15

    5 мВ

    ± 0,25

    Постоянный ток

    от минус 20 до плюс 20 мА

    ± 0,15

    1 мА

    ± 0,25

    Термопара J (Fe-CuNi)

    от минус 200 до

    1200 °C

    ± 0,1

    100 °C

    ± 1

    Термопара K

    (NiCr-NiAl)

    от минус 200 до

    1370 °C

    ± 0,1

    130 °C

    ± 0,7

    Термопара N (NiCrSi- NiSi)

    от минус 200 до

    1300°C

    ± 0,1

    200 °C

    ± 0,5

    Термопара E (NiCr-CuNi)

    от минус 200 до

    1000 °C

    ± 0,1

    100 °C

    ± 1

    Термопара R

    (PtRh13-Pt)

    от 0 до 1760 °C

    ± 0,2

    540 °C

    ± 0,3

    Термопара S

    (PtRh10-Pt)

    от 0 до 1760 °C

    ± 0,2

    570 °C

    ± 0,3

    Термопара T (Cu-CuNi)

    от минус 200 до

    400 °C

    ± 0,1

    110 °C

    ± 0,9

    Термопара B

    (PtRh10-PtRh6)

    от 400 до 1820 °C

    ± 0,2

    1000 °C

    ± 0,2

    Термопара L (ГОСТ) 1)

    от минус 200 до

    800 °C

    ± 0,1

    90 °C

    ± 0,2

    Термопара K (ГОСТ) 1)

    от минус 200 до

    1370°C

    ± 0,1

    130 °C

    ± 0,7

    Термопреобразователь сопротивления РИСК)

    от минус 200 до

    850 °C

    ± 0,15

    50 °C

    ± 0,25

    Pt500

    от минус 200 до

    850 °C

    ± 0,3

    50 °C

    ± 0,5

    Pt1000

    от минус 200 до

    850 °C

    ± 0,3

    50 °C

    ± 0,5

    N1100

    от минус 60 до

    180 °C

    ± 0,15

    50 °C

    ± 0,25

    Cu100

    от минус 50 до

    180 °C

    ± 0,15

    50 °C

    ± 0,25

    ГР21 (ГОСТ 78) 2)

    от минус 260 до

    1100 °C

    ± 0,15

    50 °C

    ± 0,25

    ГР21 (ГОСТ 94) 3)

    от минус 260 до

    1100 °C

    ± 0,15

    50 °C

    ± 0,25

    50П

    (ГОСТ 78) 2)

    от минус 260 до

    1100 °C

    ± 0,15

    50 °C

    ± 0,25

    Окончание таблицы 3

    Тип сигнала

    Измерительный диапазон

    Основная приведенная погрешность, % диапазона

    Минимальный задаваемый при конфигурировании поддиапазон

    Основная приведенная погрешность, % поддиапазона

    50П

    (ГОСТ 94) 3)

    от минус 260 до

    1100 °C

    ± 0,15

    50 °C

    ± 0,25

    100П

    (ГОСТ 78) 2)

    от минус 260 до

    1100 °C

    ± 0,15

    50 °C

    ± 0,25

    100П

    (ГОСТ 94) 3)

    от минус 200 до

    200 °C

    ± 0,15

    50 °C

    ± 0,25

    50M

    (ГОСТ 78) 2)

    от минус 200 до

    200 °C

    ± 0,15

    50 °C

    ± 0,25

    50M

    (ГОСТ 94) 3)

    от минус 200 до

    200 °C

    ± 0,15

    50 °C

    ± 0,25

    100M

    (ГОСТ 78) 2)

    от минус 200 до

    200 °C

    ± 0,15

    50 °C

    ± 0,25

    100M

    (ГОСТ 94) 3)

    от минус 200 до

    200 °C

    ± 0,15

    50 °C

    ± 0,25

    Потенциометр

    от 50 до 2000 Ом

    ± 0,15

    100 Ом

    ± 0,25

    Сопротивление

    от 0 до 2000 Ом

    ± 0,15

    100 Ом

    ± 0,25

    Аналоговый выход (постоянный ток)

    от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА. R< 500 Ом

    ± 0,2%

    Аналоговый выход (постоянное напряжение)

    от 0 до 5 В, от 1 до 5 В. R > 250 Ом от 0 до 10 В.

    R> 500 Ом

    ± 0,2%

    Примечания:

    • 1) - ГОСТ Р 8.585 - 2001

    • 2) - ГОСТ 6651 - 78

    • 3) - ГОСТ 6651 - 94

    При проведении измерений в поддиапазоне значений величины, отличном от указанного минимального, в качестве абсолютной оценки погрешности принимается величина, рассчитанная в соответствии с основной приведенной погрешностью для поддиапазона, если она не превышает абсолютную величину погрешности для полного диапазона.

    Рабочие условия эксплуатации регистраторов приведены в таблице 4.

    Таблица 4 - Рабочие условия эксплуатации регистраторов

    Исполнение регистратора

    KD7, KD8

    Напряжение питания

    от 90 до 253 В переменного тока, от 18 до 30 В постоянного тока

    Температура окружающей среды

    от 0 до 50 °С;

    температура окружающей среды в нормальных условиях 23 °С;

    Относительная влажность

    до 75 % без конденсации

    Атмосферное давле

    ние

    от 84 до 106 кПа


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
