Номер по Госреестру СИ: 60191-15
60191-15 Анализаторы параметров качества трехфазной электрической сети
(ND1)
Назначение средства измерений:
Анализаторы параметров качества трехфазной электрической сети ND1 (далее по тексту -анализаторы ND1) предназначены для измерения и анализа параметров трехфазной 3-х или 4-х проводной симметричной или несимметричной электрической сети, фазного и линейного напряжений, тока по фазам и тока нейтрали, активной, реактивной, полной мощности и
электроэнергии, частоты синусоидального сигнала, коэффициента мощности, фазового сдвига, коэффициентов гармонических составляющих тока и напряжения, кратковременной и долговременной дозы фликера.
Внешний вид.
Анализаторы параметров качества трехфазной электрической сети
Рисунок № 1
Внешний вид.
Анализаторы параметров качества трехфазной электрической сети
Рисунок № 2
Внешний вид.
Анализаторы параметров качества трехфазной электрической сети
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.03.2020
Номер записи - 151042
ID в реестре СИ - 373442
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Фирма "LUMEL S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№330 от 2015.03.19 Об утверждении типов средств измерений (ГР 60165-15 - 60225-15)
Наличие аналогов СИ: Анализаторы параметров качества трехфазной электрической сети (ND1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "LUMEL S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33617-06 01.01.2012 |
Приборы измерительные щитовые, N Фирма "LUMEL S.A." (ПОЛЬША ) |
3 года | |
|
41119-09 01.09.2014 |
Амперметры щитовые, EA17, EA19 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ |
2 года |
|
41120-09 01.09.2014 |
Вольтметры щитовые, EA17, EA19 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ |
2 года |
|
56935-14 14.02.2024 |
Преобразователи температуры и относительной влажности измерительные, P18, P18D, P18L, P19 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ |
2 года |
|
59780-15 05.02.2020 |
Регистраторы безбумажные, KD Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
60014-15 24.02.2020 |
Шунты измерительные, B2, B3, B4, B5, B6 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
|
60125-15 13.03.2020 |
Синхроноскопы (реле синхронизации) цифровые, KS Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
60191-15 19.03.2020 |
Анализаторы параметров качества трехфазной электрической сети, ND1 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
8 лет |
|
60372-15 28.02.2025 |
Приборы аналоговые электроизмерительные, EA, EB, EP, MA, MB Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
|
60373-15 28.02.2025 |
Трансформаторы тока измерительные, LCT Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
8 лет |
|
60548-15 28.02.2025 |
Приборы цифровые измерительные многофункциональные, N, NA Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
60549-15 28.02.2025 |
Измерители-анализаторы параметров трехфазной электрической сети, N, ND Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
60744-15 27.04.2025 |
Преобразователи измерительные, P Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы параметров качества трехфазной электрической сети (ND1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы параметров качества трехфазной электрической сети (ND1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение анализатора ND1 состоит из встроенного и автономного. Метрологически значимым является только встроенное микропрограммное ПО, которое загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла. Конструкция анализатора ND1 допускает актуализацию версии встроенного программного обеспечения пользователем. Обновленная версия встроенного ПО доступна на веб-сайте производителя в виде файла-образа (расширение .img). Она загружается в постоянную память прибора с помощью автономного ПО KD Connect, не предоставляющего возможность редактирования .img файла в процессе работы. Редактирование файла-образа без применения специальных программных средств невозможно, таким образом, встроенное ПО анализаторов ND1 относится к уровню защиты «средний» по P 50.2.077-2014.
Метрологические характеристики приборов оцениваются с учетом влияния встроенного микропрограммного ПО.
Идентификационные данные встроенного ПО приведены в таблице 1. Таблица 1 - Идентификационные данные встроенного ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор встроенного ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО для анализатора ND1, встроенное |
firmware |
Не ниже 0.5.4.5 |
Не используется |
Не применяется |
Автономная часть программного обеспечения состоит из 4х специализированных пакетов,
устанавливаемых на ПК:
-
- ND1 Setup - для конфигурирования прибора;
-
- ND Archive - для просмотра данных в памяти прибора без экспорта на внешние носители;
-
- KD Connect - для копирования данных, журналов и архивов из памяти прибора на ПК (при экспортировании данные защищаются цифровой подписью);
-
- KD Check - для проверки цифровой подписи экспортированных данных. Идентификационные данные автономного ПО анализатора ND1 приведены в таблице 2. Таблица 2 - Идентификационные данные автономного ПО
Наименование ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер
ПО)
Цифровой идентификатор встроенного ПО (контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО
Конфигурационное ПО для анализаторов ND1 автономное
ND1 Setup
Не ниже 1
Не используется
Не применяется
ПО для просмотра данных в памяти анализатора ND1 на персональном компьютере без экспорта данных
ND Archive
Не ниже 1
Не используется
Не применяется
ПО для экспорта данных из памяти анализатора ND1 на персональный компьютер
KD Connect
Не ниже 1
Не используется
Не применяется
ПО для проверки цифровой подписи экспортированных данных ND1
KD Check
Не ниже 1
Не используется
Не применяется
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в Руководстве по эксплуатации на анализаторы параметров качества трехфазной электрической сети ND1.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам параметров качества трехфазной электрической сети ND1
|
ГОСТ Р 8.655-2009 |
Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования. |
|
ГОСТ 32144-2013 |
Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения. |
-
- выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании;
-
- выполнение государственных учетных операций и учет количества энергетических ресурсов.
Поверка
Поверка осуществляется по документу МП 60191-15 «Анализаторы качества электроэнергии ND1. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 сентября 2014 г. Перечень основного оборудования для поверки:1. Установка поверочная универсальная УППУ-МЭ 3.1К (Госреестр № 39138-08). Действующее (среднеквадратическое) значение переменного напряжения, относительная погрешность измерения ± [0,01+0,005 |(Uh/U) - 1|] %; действующее (среднеквадратическое) значение переменного тока, относительная погрешность измерения ± [0,01 + 0,005J(Ih/I) - 1|] %; фазовый угол между напряжением и током первой гармоники одной фазы, абсолютная погрешность измерения ± 0,03°; активная электрическая мощность, относительная погрешность измерения ± [0,015 + 0,005J(Ph/P) -1|] %; реактивная электрическая мощность, относительная погрешность измерения ± [0,03 + 0,01 |(Qh/Q) - 1|] %; полная электрическая мощность, относительная погрешность измерения ± [0,02+0,005 |(UH/U) + (Ih/I) - 2|] %; коэффициент мощности, абсолютная погрешность измерения ± 0,001; частота переменного тока, абсолютная погрешность измерения ±0,003 Гц; коэффициент искажения синусоидальности кривой напряжения и тока, абсолютная погрешность измерения ± 0,01 %; коэффициент n-ой гармонической составляющей, n от 2 до 40, напряжения и тока, абсолютная погрешность измерения ± 0,01 %;
2. Калибратор многофункциональный TRX-IIR (Госреестр № 42789-09). Измерение силы постоянного тока, от 0 до 52 мА, погрешность ± (0,01 % ИВ + 0,01 % ВПИ).
Изготовитель
Фирма «LUMEL S.A.», ПольшаАдрес: ul. Slubicka 1, 65-127 Zielona Gora
E-mail: lumel@lumel.com.pl
Заявитель
Общество с ограниченной ответственностью «ЭФО» (ООО «ЭФО») Адрес: 194100, Санкт-Петербург, ул. Новолитовская, д. 15А Тел. +7 (812) 327-86-54, факс +7 (812) 320-18-19,
E-mail: zav@efo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Анализатор ND1 является микропроцессорным программно конфигурируемым измерительно-вычислительным устройством, состоящим из электронного блока и установленного в заводских условиях встроенного программного обеспечения.
Анализатор ND1 выпускается в стандартном врубном (щитовом) корпусе размерного ряда DIN. Прибор имеет яркий жидкокристаллический с подсветкой графический сенсорный дисплей. Присоединение кабелей к прибору выполняется с помощью разъемных винтовых клеммных колодок с изнаночной стороны щита.
Прибор имеет внешние органы управления - сенсорный экран - для задания значений программируемых параметров и смены страниц выдачи информации.
Различные заводские комплектации анализатора ND1 отличаются друг от друга набором измерительных входов, дополнительных сигнальных, аналоговых и цифровых выходов, напряжением питания. Артикул, в точности идентифицирующий конфигурацию и используемый для заказа прибора, формируется в соответствии с описанием, приведенным в Руководстве по эксплуатации анализатора ND1.

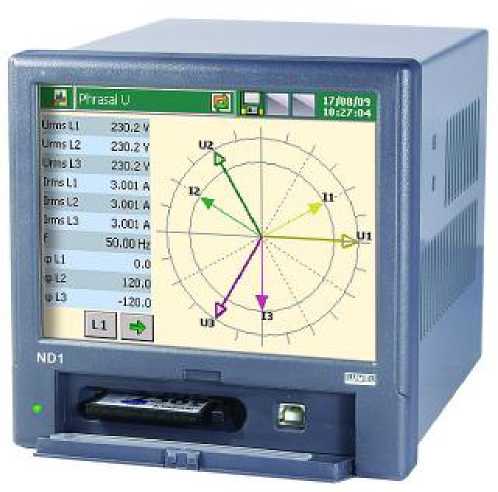

Рисунок 1 - Внешний вид анализатора ND1

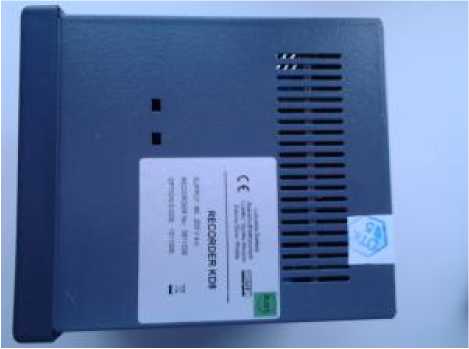

Рисунок 2 - Размещение информационной этикетки и пломбирующая наклейка с клеймом первичной поверки (пример расположения)

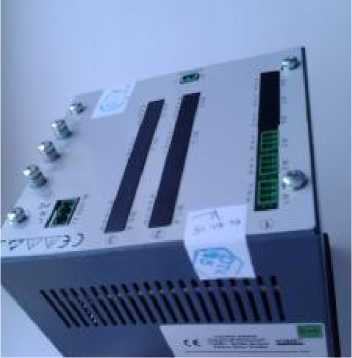

Рисунок 3 - Размещение пломбирующей шиль-ды. Две необратимо разрушающихся при попытке вскрытия шильды исключают возможность демонтажа задней крышки корпуса для доступа к электронной плате прибора. Показано с примером расположения клейма первичной поверки
-
1. Анализатор параметров качества трехфазной электрической сети ND1 по заказу;
-
2. Комплект ЗИП;
-
3. Руководство по эксплуатации;
-
4. Методика поверки.
Основные метрологические характеристики анализатора ND1 приведены в таблице 3. Таблица 3 - Основные метрологические характеристики анализатора ND1
|
Измеряемый параметр |
Диапазон измерений |
Примечание |
Пределы допускаемой основной погрешности: относительной 5, %; приведенной к номинальному значению (уном)/ приведенной к диапазону измерений (удаД % |
|
1 |
2 |
3 |
4 |
|
Фазное напряжение, В |
от 0,05'Uh до 1,2'ин |
Uh = 57,7 В; Uh = 230 В; Uh = 400 В |
± 0,2 % (уном) |
|
Междуфазное напряжение, В |
от 0,05’Uh до 1,2’Uh |
Uh = 100 В; Uh = 400 В; Uh = 690 В; |
± 0,2 % (Уном) |
|
Ток по фазам и ток нейтрали, А |
от 0,0051н до 1,21н |
Ih=1,0 А; Ih=5,0 А |
± 0,2 % (Уном) |
|
Активная мощность, Вт |
(0,05 - 1,5)7h’Uh |
— |
± 0,5 % (5) |
|
Реактивная мощность, вар |
(0,05 - 1,5)IhUh |
— |
± 0,5 % (5) |
|
Полная мощность, А |
(0,05 - 1,5)Ih Uh |
— |
± 0,5 % (5) |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
|
Активная энергия, кВтч |
-- |
от 0,005’Тн до 1,2’Тн |
± 0,5 % (5) |
|
Реактивная энергия, квар^ч |
-- |
от 0,005’Тн до 1,2’Тн |
± 0,5 % (5) |
|
Частота, Гц |
От 45 до 66 Гц |
— |
± 0,1 % (5) |
|
Суммарный коэффициент гармонических составляющих напряжения (Ки, THDU ), % |
От 0 до 200 % |
--- |
± 2 % ^диап), в диапазоне от 10 до 120 % |
|
Суммарный коэффициент гармонических составляющих тока (Ki, THDi ), % |
От 0 до 200 % |
--- |
± 2 % ^диап), в диапазоне от 10 до 120 % |
|
Коэффициент n-ой гармонической составляющей напряжения Ku(n), %* |
От 0 до 100 % |
--- |
± 2 % ^диап), в диапазоне от 10 до 100 % |
|
Коэффициент n-ой гармонической группы тока KI(n), %* |
От 0 до 100 % |
— |
± 2 % ^диап), в диапазоне от 10 до 100 % |
|
Коэффициент мощности cosф |
от минус 1 до 1 |
от 0,1’Тн до 1,2’Тн |
± 0,5 % (Удаап) |
|
tg Ф |
от минус 10 до 10 |
от 0,1’Тн до 1,2’Тн |
± 1 % (Удиап) |
|
Фазовый угол ф между током и напряжением основной гармоники, ° |
От минус 180° до 180° |
--- |
± 0,5 % ^диап) |
|
Кратковременная доза фликера PSt, отн. ед. |
от 0 до 20 |
Частота 0,05...35 Гц |
± 5 % (Удиап) |
|
Длительная доза фликера PLt, отн. ед. |
от 0 до 20 |
± 5 % (Удиап) |
*Примечания:
-
1. Гармонические составляющие тока и напряжения до 51-й гармоники включительно.
-
2. Допускаемая дополнительная температурная погрешность составляет 100 % основной погрешности измерений на каждые 10 °С.
-
3. Допускаемая дополнительная погрешность от скачков, провалов и разрывов напряжения составляет ± 0,5 %.
Таблица 4 - Метрологические характеристики ЦАП
|
-- |
Разрядность ЦАП |
Диапазон воспроизведения |
Пределы допускаемой основной погрешности преобразования приведенной к верхнему значению диапазона |
Температурный коэффициент |
|
Воспроизведение унифицированных сигналов силы постоянного тока |
16 бит |
от 0 до 20 мА; от 4 до 20 мА |
± 0,2 % |
± 0,2 %/ 10 °C |
У анализатора ND1 4 аналоговых выхода с диапазонами от 0 до 20 мА, сопротивление нагрузки < R = 500 Ом.
Температура окружающей среды в нормальных условиях
(20 ± 5) °C;
от 0 до 50 °С (при < 75% отн. влажности); от 0 до 65 °С (при < 40% отн. влажности);
от минус 20 до плюс 65 °С;
от 85 до 253 В пост. тока/ переменного тока, от 40 до 400 Гц;
144 х 144 х 155 мм;
не более 2 кг.
Температура окружающей среды в рабочих условиях
Температура хранения
Напряжение питания
Габаритные размеры
Масса
