Номер по Госреестру СИ: 60744-15
60744-15 Преобразователи измерительные
(P)
Назначение средства измерений:
Преобразователи измерительные серии Р (далее по тексту - преобразователи Р) предназначены для измерений и измерительных преобразований сопротивления постоянному току, напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты, электрической мощности, электрической энергии, сигналов от термопар и термопреобразователей сопротивления различных градуировок, коэффициента мощности и фазных углов, коэффициента нелинейных искажений (КНИ).
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Внешний вид.
Преобразователи измерительные
Рисунок № 4
Внешний вид.
Преобразователи измерительные
Рисунок № 5
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей Р состоит из встроенного и автономного .
Метрологически значимым является только встроенное микропрограммное ПО, которое загружается в постоянную память преобразователей Р на заводе-изготовителе во время производственного цикла. Исполнения P30O, P30U, P41, P43 предоставляют пользователю возможность обновления версий встроенного ПО. В исполнениях P12H, P12O, P12P, P17, P17G, P20, P20G, P20H, P20Z, P21Z оно недоступно пользователю и не подлежит изменению на протяжении срока службы преобразователя Р. Обновленная версия встроенного ПО доступна на веб-сайте производителя в виде файла-образа (расширение img) и загружается в постоянную память преобразователя с помощью автономного ПО LPConfig, не предоставляющего возможность редактирования img-файла в процессе работы. Редактирование файла-образа без применения специальных программных средств невозможно, таким образом, встроенное ПО исполнений, допускающих обновление прошивки пользователем, относится к уровню защиты «средний», в соответствии с P 50.2.077-2014.
Метрологические характеристики преобразователей оцениваются с учетом влияния встроенного микропрограммного ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
firmware |
Номер версии (идентификационный номер) ПО |
Не ниже 1 |
Цифровой идентификатор ПО |
Не используется |
Другие идентификационные данные, если имеются |
Отсутствуют |
Автономная часть программного обеспечения устанавливается на персональный компьютер. Этот вид ПО предназначен для конфигурирования преобразователей, визуализации и архивирования измеренных значений величин, их максимальных и минимальных значений, а также для обновления версий встроенного ПО для исполнений, для которых эта возможность предусмотрена. Идентификационные данные автономного ПО “LPConfig” приведены в таблице 2
Таблица 2 - Идентификационные данные автономного ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
LPConfig |
Номер версии (идентификационный номер) ПО |
Не ниже 1.3.2 |
Цифровой идентификатор ПО |
Не используется |
Другие идентификационные данные, если имеются |
Отсутствуют |
Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений - «средний», в соответствии с Р 50.2.077-2014
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации и на преобразователь Р типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в Руководствах по эксплуатации на измерительные преобразователи серии Р.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерительным преобразователям серии Р
ГОСТ 22261-94 Средства измерений электрических и магнитных величин.
Общие технические условия
Техническая документация фирмы-изготовителя.
Поверка
Поверка выполняется в соответствии с документом МП 60744-15 «Преобразователи измерительные серии Р. Методика поверки», утвержденным ФГУП «ВНИИМС»10 сентября 2014 г.
Перечень оборудования для поверки:
-
1) Калибратор электрической мощности Fluke 6100В, госреестр № 51159-12
Пределы допускаемой погрешности при воспроизведении напряжения
в диапазоне до 1000 В составляют ± 0,01 %.
Пределы допускаемой погрешности при воспроизведении силы тока
в диапазоне до 10 А составляют ± 0,01 %.
Пределы допускаемой погрешности при воспроизведении электрической мощности составляют ± 0,02 %.
Пределы допускаемой погрешности угла фазы между напряжением и током: ± 0,003° при частоте от 16 до 69 Гц, в диапазоне от 0,25 до 5 А. ± 0,004° при частоте от 16 до 69 Гц, в диапазоне от 5 до 21 А.
-
2) Генератор сигналов произвольной формы АКИП-3402, госреестр № 40102-08. Пределы допускаемой основной относительной погрешности воспроизведения
частоты в диапазоне от 1 мкГц до 50 МГц: ±2-10-5 % от установленной частоты.
-
3) Магазин электрического сопротивления МСР-60М, госреестр № 2751-71 Диапазон от 0,01 до 11111,1 Ом. Класс точности 0,02.
-
4) Радиочасы МИР РЧ-01, госреестр № 27008-04.
Пределы допускаемой абсолютной погрешности ± 1 мкс.
-
5) Цифровой мультиметр Fluke 8845А, госреестр № 57943-14.
Пределы допускаемой основной абсолютной погрешности измерения:
силы постоянного тока
±(0,05% от 1показ+0,005% от 1диап) в диапазоне от 0 до 100 мА,
напряжения постоянного тока
±(0,0035% от ипоказ+0,0005% от идиап) в диапазоне от 0 до 10 В
Изготовитель
Фирма «LUMEL S.A.», Польша
Адрес: ul. Slubicka 1, 65-127 Zielona Gora
E-mail: lumel@lumel.com.pl
Заявитель
Общество с ограниченной ответственностью «ЭФО»
(ООО «ЭФО»)
Адрес: 194100, Санкт-Петербург, ул. Новолитовская, д. 15А
Тел. +7 (812) 327-86-54, факс +7 (812) 320-18-19, E-mail: zav@efo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46;Тел./факс: (495) 437-55-77 / 437-56-66;
E - mail: office@vniims.ru , www.vniims.ru
Преобразователи P (модели P12H, P12P, P17, P17G, P20, P20G, P20H, P20Z, P21Z, P30O, P30U, P41, P43) являются микропроцессорными программно-конфигурируемыми (не для всех исполнений) измерительно-вычислительными устройствами, состоящими из электронного блока и установленного в заводских условиях встроенного программного обеспечения. Принцип действия преобразователей Р основан на аналогово-цифровом преобразовании (АЦП) параметров измеряемых сигналов, и отображении их на цифровом дисплее, а так же на цифро-аналоговом преобразовании (ЦАП), при использовании аналогового выхода.
Преобразователи P (кроме P17, P17G) выпускаются в унифицированном корпусе для монтажа на стандартную рейку DIN высотой 7,5/15 мм. Преобразователи P17 и P17G выпускаются в корпусе 3-ярусной клеммы толщиной 6 мм. Часть преобразователей имеет жидкокристаллический экран, используемый для отображения значений параметров при конфигурировании. Присоединение кабелей к преобразователям выполняется с помощью разъемных или неразъемных винтовых клеммных колодок.
Для конфигурирования преобразователей Р используется программное обеспечение LPConfig и eCON. В некоторых исполнениях преобразователи имеют также внешние органы управления в виде кнопок на передней панели.
В пределах каждого из исполнений преобразователи Р могут отличаться конфигурацией измерительных входов, аналоговых и цифровых выходов, дополнительных сигнальных выходов, напряжением питания.
Внешний вид преобразователей Р представлен на рисунках 1 - 5.

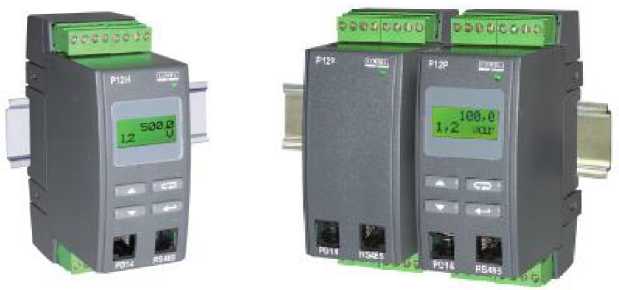

Рисунок 1 - Фотографии внешнего вида преобразователей Р12Н, Р12Р.

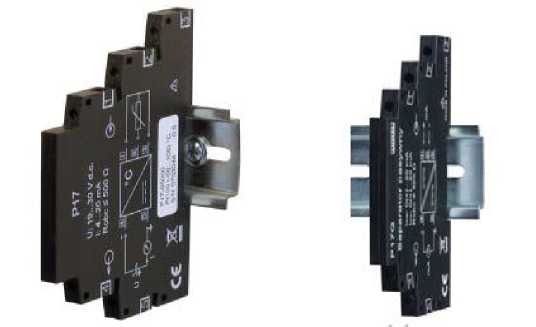

Рисунок 2 - Фотографии внешнего вида преобразователей Р17, P17G.

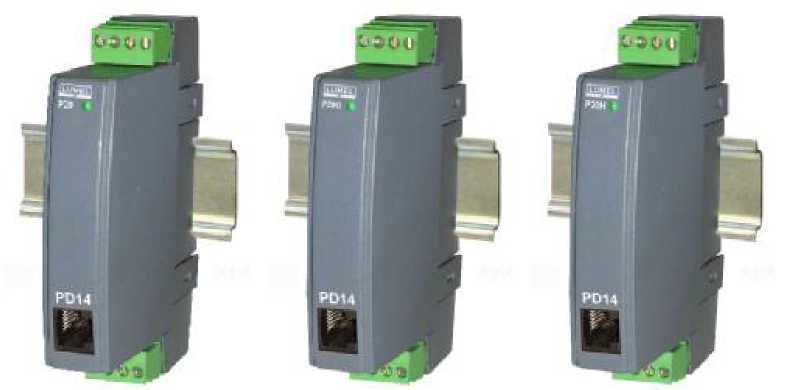

Рисунок 3 - Фотографии внешнего вида преобразователей Р20, Р20G, Р20Н.

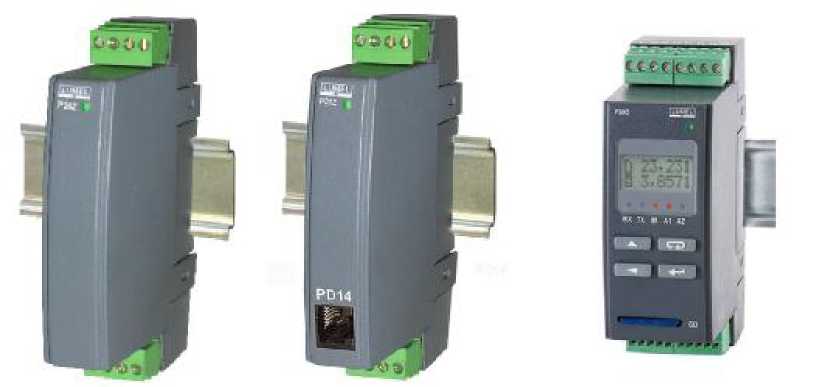

Рисунок 4 - Фотографии внешнего вида преобразователей Р20Z, H2IZ. Р30О

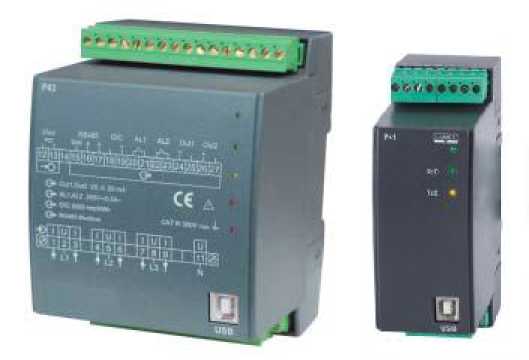

Рисунок 5 - Фотографии внешнего вида преобразователей Р41, Р43.
Преобразователи серии Р по заказу; Руководства по эксплуатации; Методика поверки.
Таблица 2
Исполнение преобразо вателя |
Диапазон измеряемого параметра |
Дисплей |
Пределы допускаемой основной приведенной погрешности от диапазона измерений |
Р12Н |
Напряжение пост. тока от минус 100 до 100 В от минус 600 до 600 В |
2х8 символов 5 разрядов |
± 0,2 % |
Сила пост. тока от минус 1 до 1 А от минус 5 до 5 А |
± 0,2 % | ||
Аналоговый выход от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом, |
± 0,2 % | ||
Аналоговый выход от 0 до 10 В, R > 500 Ом. |
± 0,2 % | ||
Р12Р |
Среднеквадр. напряжение от 0 до 100 В от 0 до 400 В |
2х8 символов 5 разрядов |
± 0,2 % |
Среднеквадр. ток от 0,01 до 1 А от 0,05 до 5 А |
± 0,2 % | ||
Частота от 20 до 500 Гц |
± 0,1 % | ||
Активная мощность от минус 2 до 2 кВт |
± 0,5 % от измеренного значения | ||
Реактивная мощность от минус 2 до 2 квар |
± 0,5 % от измеренного значения | ||
Полная мощность от 0 до 2 кВА |
± 0,5 % от измеренного значения | ||
Трехфазная симметричная активная мощность от минус 2 до 2 кВт |
± 0,5 % от измеренного значения | ||
Трехфазная симметричная реактивная мощность от минус 2 до 2 квар |
± 0,5 % от измеренного значения | ||
Трехфазная симметричная полная мощность от 0 до 2 кВ А |
± 0,5 % от измеренного значения | ||
Коэффициент мощности минус 1 - 0 - 1 |
± 1 % |
Исполнение преобразователя |
Диапазон измеряемого параметра |
Индикация |
Пределы допускаемой основной приведенной погрешности от диапазона измерений |
Р12Р |
Угол сдвига фаз от 0 до 359,90 ° |
2х8 символов 5 разрядов |
± 1 % |
tg Ф от минус 100 до 100 |
± 1 % | ||
Активная энергия от минус 99999 до 99999 ГВт^ч |
± 0,5 % от измеренного значения | ||
Реактивная энергия от минус 99999 до 99999 Гвар^ч |
± 0,5 % от измеренного значения | ||
Полная энергия от 0 до 99999 ГВ\А^ч |
± 0,5 % от измеренного значения | ||
Трехфазная симметричная активная энергия от минус 99999 до 99999 ГВт^ч |
± 0,5 % от измеренного значения | ||
Трехфазная симметричная реактивная энергия от минус 99999 до 99999 Гвар^ч |
± 0,5 % от измеренного значения | ||
Трехфазная симметричная полная энергия от 0 до 99999 ГВ\А^ч |
± 0,5 % от измеренного значения | ||
Аналоговый выход от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом, от 0 до 5 мА, R < 2000 Ом, |
± 0,5 % | ||
Аналоговый выход от 0 до 10 В, R > 500 Ом |
± 0,5 % | ||
P17G |
Сила пост. тока от 0 до 20 мА, от 4 до 20 мА |
Отсутствует |
± 0,2 % |
Аналоговый сигнал от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом |
± 0,2 % | ||
Р17 |
Напряжение пост. тока от 0 до 60 мВ от 0 до 10 В |
Отсутствует |
± 0,5 % |
Сопротивление от 0 до 150 Ом от 0 до 250 Ом |
Исполнение преобразователя |
Диапазон измеряемого параметра |
Индикация |
Пределы допускаемой основной приведенной погрешности от диапазона измерений |
Р17 |
Термопара J от минус 100 до 1200 °С Термопара К от минус 100 до 1370 °С Термопара N от минус 100 до 1300 °С Термопара Е от минус 100 до 900 °С Термопреобразователь сопротивления Pt100 от минус 50 до 100 °С от минус 50 до 400 °С Аналоговый выход от 4 до 20 мА, R < 500 Ом. |
Отсутствует |
± 0,5 % |
Р20 |
Термопреобразователь сопротивления Pt100, 250, 500, 1000 от минус 200 до 850 °С от 0 до 850 °С,от 0 до 600 °С от 0 до 400 °С,от 0 до 200 °С от минус 200 до 200 °С от минус 100 до 100 °С |
Отсутствует |
± 0,2 % (± 0,5 % для Pt100 в диапазоне от минус 100 до 100 °С) |
Р20 |
Термопара J от минус 200 до 1200 °С от 0 до 1200 °С от 0 до 1000 °С от 0 до 800 °С от 0 до 600 °С от 0 до 400 °С * от минус 200 до 200 °С * |
Отсутствует |
± 0,2 % (* ± 0,5 %) |
Термопара К от минус 200 до 1200 °С от 0 до 1200 °С от 0 до 1000 °С от 0 до 800 °С от 0 до 600 °С от 0 до 400 °С * от минус 200 до 200 °С * |
± 0,2 % (* ± 0,5 %) |
Исполнение преобразователя |
Диапазон измеряемого параметра |
Индикация |
Пределы допускаемой основной приведенной погрешности от диапазона измерений |
Р20 |
Термопара S от 0 до 1760 °С от 0 до 1600 °С от 0 до 1400 °С* от 0 до 1200 °С* от 0 до 1000 °С |
Отсутствует |
± 0,2 % (* ± 0,5 %) |
Термопара N от минус 200 до 1200 °С от 0 до 1200 °С от 0 до 1000 °С от 0 до 800 °С от 0 до 600 °С от 0 до 400 °С * от минус 200 до 200 °С * |
± 0,2 % (* ± 0,5 %) | ||
Напряжение пост. тока от минус 150 до 150 мВ от 0 до 150 мВ от минус 60 до 60 мВ от 0 до 60 мВ, от 0 до 5 В от минус 5 до5 В от 0 до 10 В от минус 10 до 10 В |
± 0,2 % | ||
Сила пост. тока от 0 до 20 мА от 4 до 20 мА, от 0 до 5 мА от минус 20 до 20 мА |
± 0,2 % | ||
Р20 |
Сопротивление от 0 до 400 Ом от 0 до 4000 Ом |
Отсутствует |
± 0,2 % |
Аналоговый выход от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом |
± 0,2 % | ||
Аналоговый выход от 0 до 10 В, R > 500 Ом |
± 0,2 % | ||
P20G |
Входной сигнал от 0 до 1 В, от 0 до 5 В от 0 до 10 В,от минус 1 до 1 В от минус 5 до 5 В от минус 10 до 10 В от 0 до 5 мА, от 0 до 20 мА от минус 5 до 5 мА от минус 20 до 20 мА от 4 до 20 мА |
Отсутствует |
± 0,2 % |
Исполнение преобразователя |
Диапазон измеряемого параметра |
Индикация |
Пределы допускаемой основной приведенной погрешности от диапазона измерений |
P20G |
Выходной сигнал от 0 до 1 В, от 0 до 5 В от 0 до 10 В,от минус 1 до 1 В от минус 5 до 5 В от минус 10 до 10 В от 0 до 5 мА, от 0 до 20 мА от минус 5 до 5 мА от минус 20 до 20 мА от 4 до 20 мА |
Отсутствует |
± 0,2 % |
Аналоговый выход от минус 20 до 20 мА, R < 500 Ом, |
± 0,2 % | ||
Аналоговый выход от минус 10 до 10 В, R > 500 Ом. |
± 0,2 % | ||
Р20Н |
Напряжение пост. тока от минус 100 до 100 В от минус 600 до 600 В |
Отсутствует |
± 0,2 % |
Сила пост. тока от минус 1 до 1 А от минус 5 до 5 А | |||
Аналоговый выход от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом |
± 0,2 % | ||
Аналоговый выход от 0 до 10 В, R > 500 Ом |
± 0,2 % | ||
P20Z |
Входное переменное напряжение от 0 до 60 В, от 0 до 100 В, от 0 до 150 В, от 0 до 250 В, от 0 до 400 В, от 0 до 500 В, от 0 до 600 В |
Отсутствует |
± 0,2 % |
Входной переменный ток от 0 до 1 А, от 0 до 5 А |
± 0,2 % | ||
Выходной постоянный ток от 0 до 5 мА, от 0 до 20 мА от 4 до 20 мА |
± 0,2 % | ||
Выходное постоянное напряжение от 0 до 10 В |
± 0,2 % |
Исполнение преобразователя |
Диапазон измеряемого параметра |
Индикация |
Пределы допускаемой основной приведенной погрешности от диапазона измерений |
P21Z |
Напряжение перемен. тока от 0 до 130 В, от 1 до 100 В от 0 до 325 В, от 2,5 до 250 В от 0 до 600 В, от 4 до 400 В |
Отсутствует |
± 0,2 % |
Сила перемен. тока от 0 до 1,3 А, от 0,01 до 1,0 А от 0 до 6,3 А, от 0,05 до 5,0 А |
± 0,2 % | ||
Частота от 20 до 500 Гц |
± 0,02 % | ||
Аналоговый выход от 4 до 20 мА, от 0 до 20 мА, R < 250 Ом, |
± 0,2 % | ||
Аналоговый выход от 0 до 10 В, R > 500 Ом |
± 0,2 % | ||
Р30О Основной вход. |
Счетчик импульсов от минус 99999 до 99999 |
2х8 символов 5 разрядов |
± 1 импульс |
Частота от 0,05 до 12000 Гц |
± 0,01 % | ||
от 0,1 до 3000 кГц |
± 0,05 % | ||
Скорость вращения от 0 до 72000 об/мин |
± 0,01 % | ||
Период от 0,0001 до 21 с от 0,0001 до 5600 с |
± 0,01 % | ||
Время наработки от 0 до 99999 ч |
0,5 с/24 ч | ||
Текущее время от 00,00 до 23,59 ч |
0,5 с/24 ч | ||
Счетчик импульсов IN 1-IN2 от минус 99999 до 99999 |
± 1 импульс | ||
Счетчик импульсов от минус 99999 до 99999 |
± 1 импульс | ||
Р30О Доп. вход |
Счетчик импульсов от минус 99999 до 99999 |
2х8 символов 5 разрядов |
± 1 импульс |
Частота от 0,05 до 12000 Гц |
± 0,01 % | ||
от 0,1 до 3000 кГц |
± 0,05 % | ||
Скорость вращения от 0 до 72000 об/мин |
± 0,01 % |
Исполнение преобразователя |
Диапазон измеряемого параметра |
Индикация |
Пределы допускаемой основной приведенной погрешности от диапазона измерений |
Р30О Доп. вход |
Период от 0,0001 до 21 с от 0,0001 до 5600 с |
2х8 символов 5 разрядов |
± 0,01 % |
Время наработки от 0 до 99999 ч |
0,5 с/24 ч | ||
Текущее время от 00,00 до 23,59 ч |
0,5 с/24 ч | ||
Р30О Аналог. выход |
Сила пост. тока от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом |
± 0,1 % | |
Напряжение пост. тока от 0 до 10 В, R > 500 Ом |
± 0,1 % | ||
Рзои |
Напряжение пост. тока от минус 10 до 10 В от минус 24 до 24 В от минус 5 до 20 мВ от минус 75 до 75 мВ от минус 200 до 200 мВ |
2х8 символов 5 разрядов |
± 0,1 % |
Сила пост. тока от минус 20 до 20 мА |
± 0,1 % | ||
Сопротивление от 0 до 400 Ом от 0 до 2000 Ом от 0 до 5500 Ом |
± 0,1 % | ||
Термопреобразователь сопротивления Pt100 от минус 200 до 850 °С |
± 0,1 % | ||
Термопреобразователь сопротивления Pt250 от минус 200 до 600 °С от минус 200 до 850 °С |
± 0,1 % | ||
Термопреобразователь сопротивления Pt500 от минус 200 до 180 °С от минус 200 до 850 °С |
± 0,1 % | ||
Термопреобразователь сопротивления Pt1000 от минус 200 до 250 °С от минус 200 до 850 °С |
± 0,1 % | ||
Термопреобразователь сопротивления Ni100, 1000. от минус 60 до 180 °С |
± 0,1 % |
Исполнение преобразователя |
Диапазон измеряемого параметра |
Индикация |
Пределы допускаемой основной приведенной погрешности от диапазона измерений |
P30U |
Термопреобразователь сопротивления Си100 от минус 50 до 180 °С |
2х8 символов 5 разрядов |
± 0,1 % |
Термопара J от 0 до 400 °С от минус 200 до 1200 °С |
± 0,1 % | ||
Термопара K от 0 до 400 °С от минус 200 до 1370 °С |
± 0,1 % | ||
Термопара S от 0 до 1760 °С |
± 0,1 % | ||
Термопара N от минус 20 до 420 °С от минус 200 до 1300 °С |
± 0,1 % | ||
Термопара E от минус 40 до 260 °С от минус 200 до 1000 °С |
± 0,1 % | ||
Термопара R от 0 до 1760 °С |
± 0,5 % | ||
Термопара T от минус 200 до 400 °С |
± 0,1 % | ||
Термопара B от 400 до 1840 °С |
± 0,5 % | ||
Аналоговый выход от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом |
± 0,1 % | ||
Аналоговый выход от 0 до 10 В, R > 500 Ом |
± 0,1 % | ||
Р41 |
Сила перемен. тока (от 0,05 до 1,2)-1н 1н = 1 А, 1н = 5 А. |
Отсутствует |
± 0,2 % от 1н |
Напряжение перемен. тока (от 0,05 до 1,2) ин ин = 100 В, ин = 400 В. |
± 0,2 % от Uh | ||
Частота от 45 до 66 Гц, от 45 до 100 Гц |
± 0,2 % | ||
Активная мощность, Вт (от 0,05 до 1,2) Щ1н |
± 0,5 % от измеренного значения | ||
Реактивная мощность, вар (от 0,05 до 1,2) Uh-Ih |
± 0,5 % от измеренного значения |
Исполнение преобразователя |
Диапазон измеряемого параметра |
Индикация |
Пределы допускаемой основной приведенной погрешности от диапазона измерений |
Р41 |
Полная мощность, В^А (от 0,05 до 1,2) UH-IH |
Отсутствует |
± 0,5 % от измеренного значения |
Коэффициент мощности (от 0,1 до 1,2)-1н |
± 0,5 % | ||
tg Ф (от 0,1 до 1,2)-1н |
± 1 % | ||
Активная энергия, кВт^ч (от 0,05 до 1,2)-1н |
± 0,5 % от измеренного значения | ||
Реактивная энергия, квар^ч (от 0,05 до 1,2)-1н |
± 0,5 % от измеренного значения | ||
Аналоговый выход от минус 20 до 20 мА, R < 250 Ом |
± 0,5 % | ||
Р43 |
Сила перемен. тока (от 0,005 до 1,2)-IH 1н = 1 А, 1н = 5 А. |
Отсутствует |
± 0,2 % от 1н |
Напряжение L-N (от 0,005 до 1,2)-Un ин = 57,7 В, ин = 230 В. |
± 0,2 % от ин | ||
Напряжение L-L (от 0,005 до 1,2)-Un ин = 200 В, ин = 400 В. |
± 0,5 % от ин | ||
Частота от 45 до 63 Гц |
± 0,2 % | ||
Активная мощность, Вт (от 0,1 до 1,2)-VUH |
± 0,5 % от измеренного значения | ||
Реактивная мощность, вар (от 0,1 до 1,2)-VUH |
± 0,5 % от измеренного значения | ||
Полная мощность, В^А (от 0,1 до 1,2)-VUH |
± 0,5 % от измеренного значения | ||
Коэффициент мощности (от 0,1 до 1,2)-1н |
± 0,5 % | ||
Ш Ф (от 0,1 до 1,2)-1н |
± 0,5 % | ||
Активная энергия, кВт^ч (от 0,005 до 1,2)-IH |
± 0,5 % от измеренного значения | ||
Реактивная энергия, квар^ч (от 0,005 до 1,2)-IH |
± 0,5 % от измеренного значения | ||
КНИ (10 - 120 % А, В. 48 - 52 Гц, 58 - 62 Гц) от 0 до 100 % |
± 5 % |
Окончание таблицы 2
Исполнение преобразователя |
Диапазон измеряемого параметра |
Индикация |
Пределы допускаемой основной приведенной погрешности от диапазона измерений |
Р43 |
Аналоговый выход от минус 20 до 20 мА, R < 250 Ом |
Отсутствует |
± 0,5 % |
Примечания:
Индикация активной и трехфазной активной мощности от минус 99999 до 99999 ГВт Индикация реактивной и трехфазной реактивной мощности от минус 99999 до 99999 Гвар Индикация полной и трехфазной полной мощности от 0 до 99999 кВА В зависимости от программируемого коэффициента трансформации. |
Рабочие условия применения преобразователей Р:
Напряжение питания:
Р12Н, Р12О, Р12Р - от 85 до 253 В, от 20 до 40 В, пост., пер. от 40 до 440 Гц.
P20, Р20Н, P20G, P20Z - от 85 до 253 В, от 20 до 40 В, пост., пер. от 45 до 65 Гц.
P30U, P30O - от 85 до 253 В, пост., пер., от 40 до 400 Гц; от 20 до 40 В, пер., от 40 до 400 Гц; от 20 до 60 В, пост.
Р41, P21Z - от 85 до 253 В, от 20 до 40 В, пер., от 40 до 400 Гц;
от 90 до 300 В, от 20 до 60 В, пост.
Р43 - от 85 до 253 В, от 20 до 40 В, пер., от 40 до 400 Гц; от 90 до 320 В, от 20 до 60 В, пост.
Температура окружающей среды:
Р12Н, Р12О, Р12Р, P20, P20G, P20Z - от минус 20 до 55 °С, нормальная температура (23±2)°С
Р20Н, P21Z - от минус 20 до 60 °С, нормальная температура (23±2) °С
P30U, P30O - от минус 25 до 55 °С, нормальная температура (23±2) °С
P17G - от минус 20 до 65 °С, нормальная температура (23±2) °С
Р17 - от минус 25 до 55 °С, нормальная температура (23±2) °С
P41, P43 - от минус 10 до 55 °С, нормальная температура (23±2) °С
Температура хранения:
Р12Н, Р12О, Р12Р,Р17, P20, P20G, P20Z, P21Z - от минус 25 до 85 °С
P30U, P30O, P41, P43 - от минус 30 до 70 °С
P17G - от минус 40 до 85 °С
Габаритные размеры преобразователей Р:
P12H, P12O, P12P, P30U, P30O, P41, мм, не более 45 x 120 x 100
P17, P17G, мм, не более 6,2 х 99 х 77
P20, P20G, P20H, P20Z, P21Z, мм, не более 22,5 x 120 x 100
P43, мм, не более 96 x 120 x 100
Масса преобразователей Р:
P12H, P30U, Р30О, кг, не более 0,25
P12O, P12P, P43, кг, не более 0,3
P17, P17G, кг, не более 0,08
P20, P20G, P20H, P20Z, P21Z, кг, не более 0,125
P41, кг, не более 0,2
